Pit Boss PB336GS Manual de usuario

  

IMPORTANT, READ CAREFULLY, RETAIN FOR FUTURE

REFERENCE. MANUAL MUST BE READ BEFORE OPERATING!

      

IMPORTANT, PRENEZ CONNAISSANCE DE CE DOCUMENT

ET CONSERVEZ-LE POUR RÉFÉRENCE ULTÉRIEURE. VOUS

DEVEZ LIRE CE GUIDE AVANT D’UTILISER LE BARBECUE!

    

IMPORTANTE, LEER DETENIDAMENTE,

CONSERVAR PARA REFERENCIA FUTURA.

LEA EL MANUAL ANTES DEL USO!

 

 '

  

300522

MODEL / MODÈLE / MODELO: PB336GS

PART / PIÈCE / PARTE: 10557, 10722

       

      

  ’    

       

  

           

      

WARNING: Plese red the entre mnul before nstllton nd use of ths s pplnce Flure to follow these

nstructons could result n propert dme, bodl nur or even deth Contct locl buldn or fre offcls bout

restrctons nd nstllton nspecton requrements n our re

AVERTISSEMENT : veullez lre l'ntérlté du mnuel vnt nstllton et utlston de cet pprel électrque  combuston de

rnulés de bos Le non-respect de ces nstructons peut entrîner des dommes mtérels, des dommes corporels ou même l

mort Contctez les utortés locles compétentes concernnt les restrctons et les exences d'nspecton en vueur dns votre réon

ADVERTENCIA: le todo el mnul ntes de nstlr  usr est undd que funcon con electrcdd  combustón de

rnulos S no se suen ests nstruccones, pueden producrse dños mterles, lesones corporles o ncluso l muerte

Pónse en contcto con los encrdos del edfco o de los bomberos locles pr consultr ls restrccones  los

requstos de nspeccón de ls nstlcones de su zon

ENGLISH

may be copied, transmitted, transcribed, stored in a retrieval

system, in any form or by any means without expressed

written permission of,

Dansons

3411 North 5th Avenue, Suite 500, Phoenix, ,  85013

sales@pitboss-grills.com | service@pitboss-grills.com

www.pitboss-grills.com

Customer Service

Monday through Sunday, 4am - 8pm PST (EN/FR/ES)

Toll-Free: 1-877-303-3134, Fax: 1-877-303-3135

Parts & Specs.............................................7

Assembly Preparation............................8

Assembly Instructions

Installing The Fire Box Feet.........................8

Mounting The Grease Cup........................... 9

Installing The Gas Cylinder.......................... 9

  

MODEL ASSEMBLED (WxDxH) BTU



336 707 mm x 428 mm x 210 mm

/ 27.8 in x 16.8 in x 8.2 in 18,000

WEIGHT COOKING AREA RANGE

10.8 kg

/ 23.8 lb

1,954 cm

/ 303 sq. in.

104-260°C

/ 220-500°F

Part# Description

1 Hot Plate (x1)

2 Fire Box (x1)

3 Grease Cup (x1)

4 Grease Cup Holder (x1)

5 Regulator (x1)

6 Fire Box Feet (x4)

NOTE: Due to ongoing product development, parts are subject to

change without notice. Contact Customer Service if parts are missing

when assembling the unit.

  

ENGLISH

 

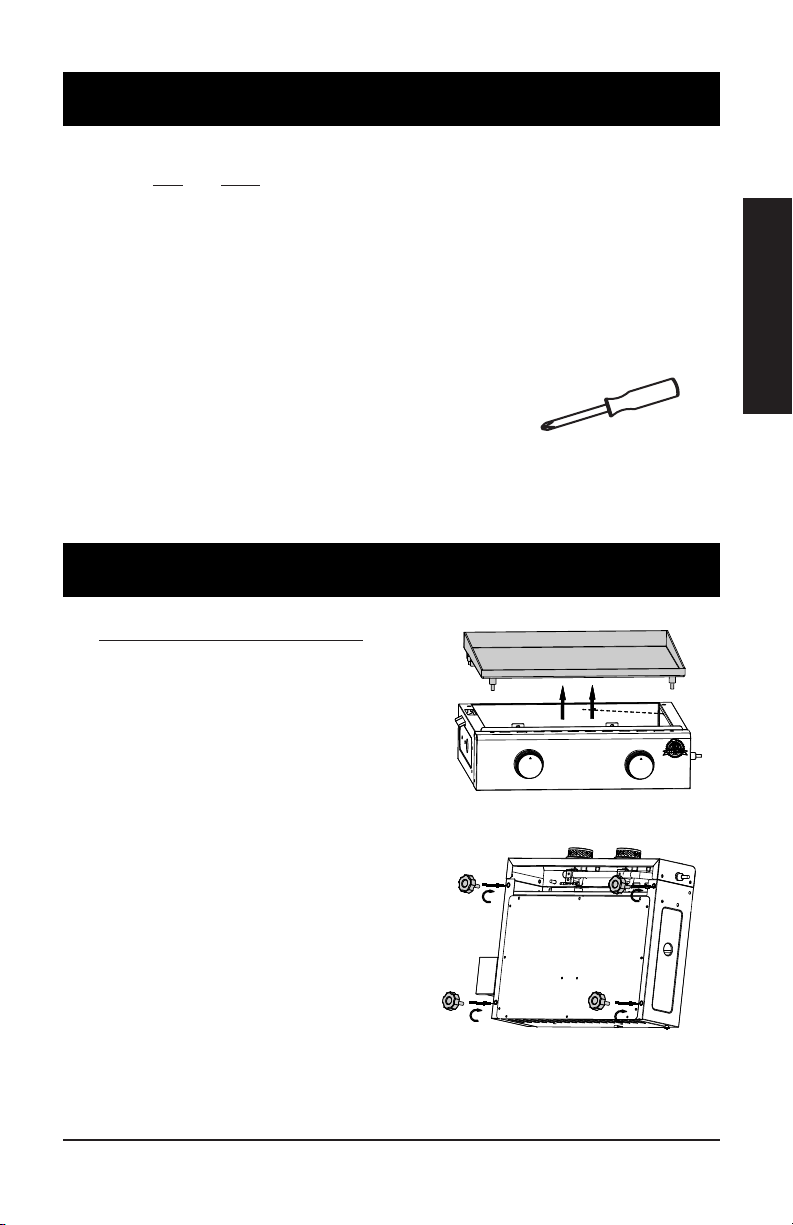

1.     

Parts Required:

1 x Hot Plate

(#1)

1 x Fire Box

(#2)

4 x Fire Box Feet

(#6)

Installation:

• Carefully, lift and remove the Hot

Plate from the Fire Box.

• Next, tip the Fire Box onto its side,

exposing the bottom of the unit.

Install the Fire Box Feet by rotating

into the hole at each of the four

corners.

• Once all four Fire Box Feet are

installed, turn the unit upright and

replace the Hot Plate into position

on top of the Fire Box.

 

Parts are located throughout the shipping carton, including underneath the griddle.

Inspect the unit and parts after removing from the protective shipping carton. Discard

all packaging materials from inside and outside of the griddle before assembly, then

review and inspect all parts by referencing the parts list. If any part is missing or

damaged, do not attempt to assemble. Shipping damage is not covered under warranty.

Contact your dealer or Pit Boss® Grills Customer Service for parts: Monday through

Sunday, 4am - 8pm PST (EN/FR/ES).

service@pitboss-grills.com

Toll-Free: 1-877-303-3134 | Toll-Free Fax: 1-877-303-3135

Tools required for assembly: screwdriver.

Tool not included.

ENGLISH

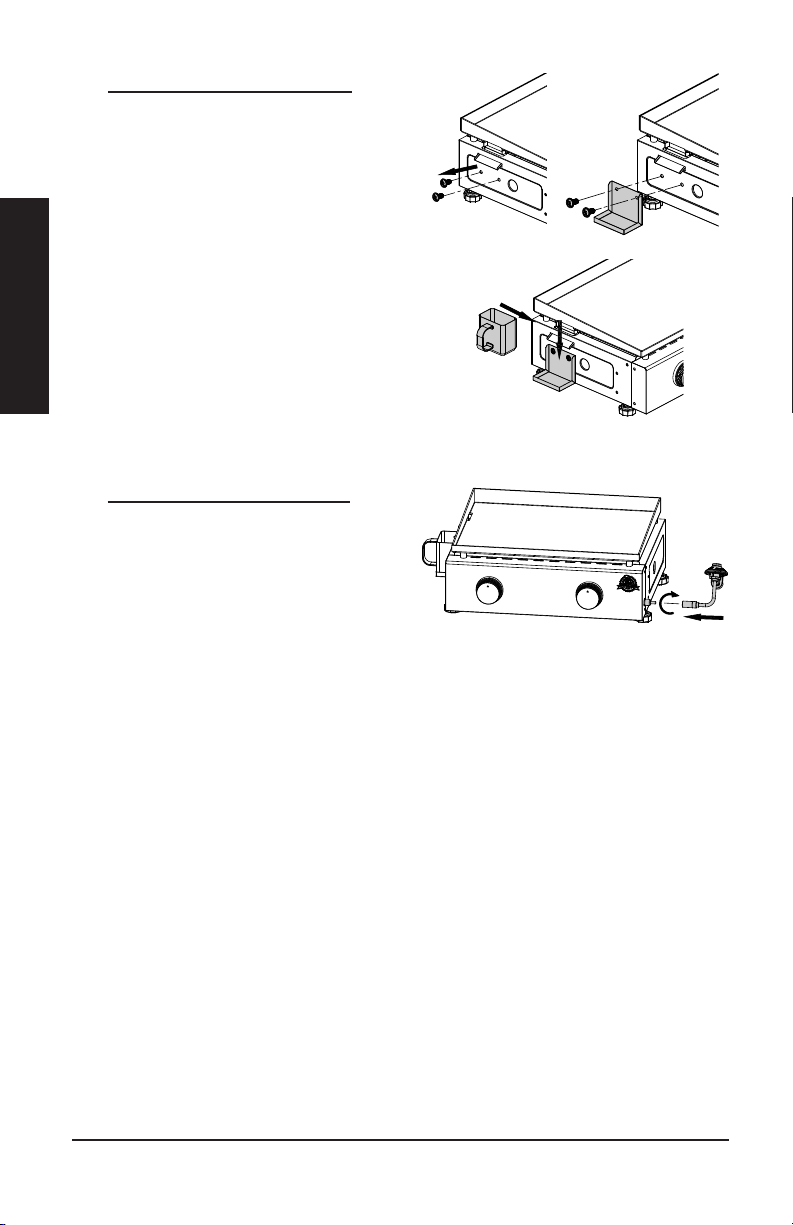

2.    

Parts Required:

1 x Grease Cup Holder

(#4)

1 x Grease Cup

(#3)

Installation:

• First, remove the pre-installed two

bolts on the left side of the Fire Box.

• Next, fasten the Grease Cup Holder

to the left side of the Fire Box using

the two bolts previously removed.

• Place the Grease Cup into the

Grease Cup Holder, as shown.

3.   

Parts Required:

1 x Regulator

(#5)

Installation:

• Install the Regulator end to the Fire

Box valve, rotating to lock.

• The unit is now assembled.

FRANÇAIS

AVIS SUR LES DROITS D’AUTEUR

manuel ne peut être reproduite, transmises, transcrite ou

stockée dans un système de recherche de quelque façon que

ce soit sans l’autorisation préalable écrite de,

Dansons

3411 North 5th Avenue, Suite 500, Phoenix, ,  85013

sales@pitboss-grills.com | service@pitboss-grills.com

www.pitboss-grills.com

Service à la clientèle

Du lundi au samedi, de 4 h à 20 h HP (AN/FR/ES)

Ligne sans frais: 1-877-303-3134, télécopie: 1-877-303-3135

Pièces et spécifications ......................... 5

Préparation de l’assemblage................6

Instructions d’assemblage

Installation des pieds de la chambre

de combustion............................................. 6

Montage du récipient à graisse..................7

Installation des bouteilles de gaz ..............7

  

No. Description

1 Plaque chauffante (x1)

2 Chambre de combustion (x1)

3 Récipient à graisse (x1)

4 Support pour le récipient à

graisse (x1)

5 Régulateur (x1)

6 Pieds de la chambre de

combustion (x4)

REMARQUE : En raison du développement continu du

produit, les pièces peuvent être modifiées sans préavis.

Contactez le service clientèle si des pièces manquent lors de

l'assemblage de l'appareil.

  

MODÈLE APPAREIL ASSEMBLÉE (WxHxD) BTU



336 707 mm x 428 mm x 210 mm

/ 27,8 po x 16,8 po x 8,2 po 18 000

POIDS DE APPAREIL SURFACE DE CUISSON PLAGE DE TEMPÉRATURE

10,8 kg

/ 23,8 lb

1 954 cm

/ 303 po

104-260 °C

/ 220-500 °F

FRANÇAIS

 ’

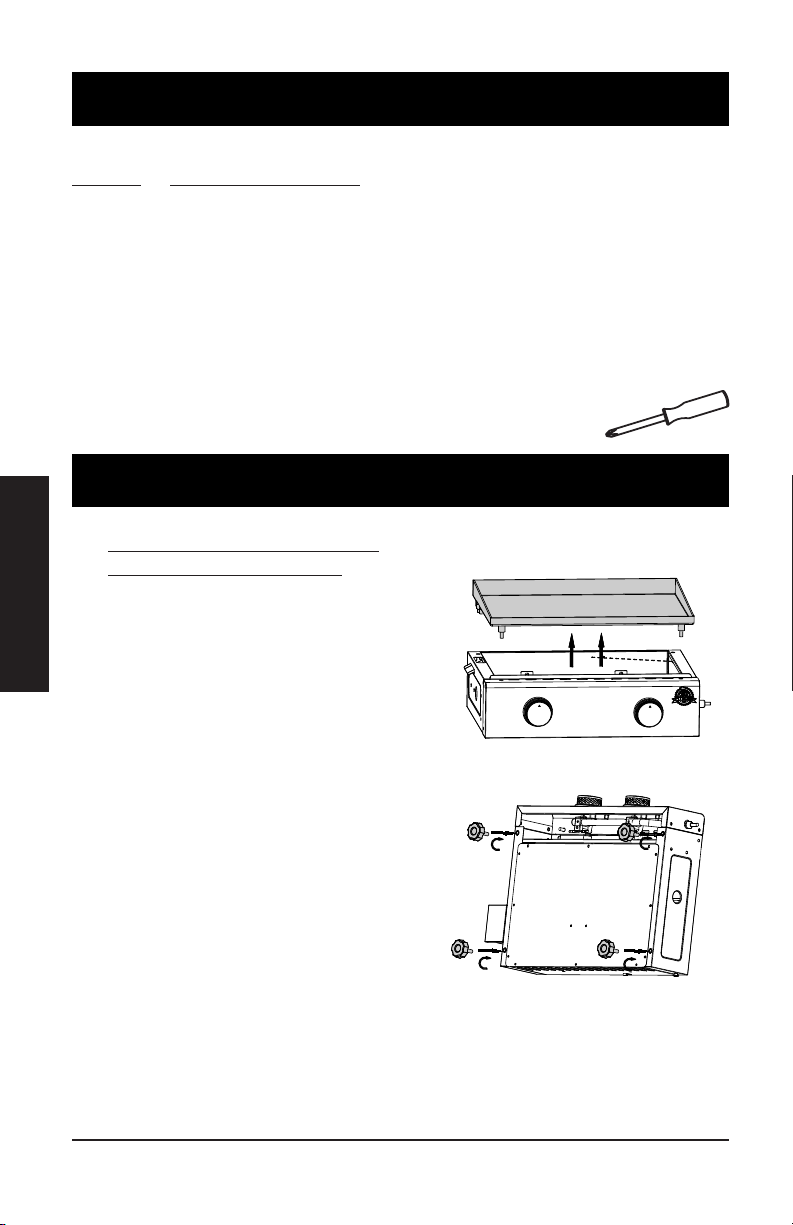

1.     

  

Pièces nécessaires :

1 x Plaque chauffante

(#1)

1 x Chambre de combustion

(#2)

4 x Pieds de la chambre de

combustion

(#6)

Installation :

• Avec précaution, soulevez et retirez

la plaque chauffante du chambre

de combustion.

• Ensuite, inclinez la chambre de

combustion sur le côté, exposant

le bas de l'unité. Installez les pieds

du chambre de combustion en

tournant dans le trou à chacun des

quatre coins.

• Unefoislesquatrepiedsdelachambre

de combustion sont installés, tournez

l'unité verticalement et remettez

la plaque chauffante en place au-

dessus de la chambre de combustion.

  ’

Les pièces se trouvent dans l’emballage, y compris sous le plaque de cuisson. Inspectez

l'appareil et les pièces et l'emballage après avoir retiré l'emballage de protection en

carton. Jeter tout le matériel d'emballage à l'intérieur et à l'extérieur du plaque de

cuisson avant l'assemblage, puis inspecter et inspecter toutes les pièces en se référant

à la liste de pièces. En cas de pièce manquante ou endommagée, n'essayez pas de

l'assembler. Les dommages pendant le transport ne sont pas couverts par la garantie.

Contactez votre revendeur ou le service clientèle Pit Boss® Grills pour les pièces: du lundi

au samedi, de 4 h à 20 h, HP (AN / FR / ES).

service@pitboss-grills.com

Numéro sans frais : 1-877-303-3134 | Télécopieur : 1-877-303-3135

Outils nécessaires pour l’assemblage : tournevis .

Outil non inclus.

FRANÇAIS

3.     

Pièces nécessaires :

1 x Régulateur

(#5)

Installation :

• Installez l'extrémité du régulateur

sur la valve du chambre de

combustion, en la tournant pour la

verrouiller.

• L'unité est maintenant assemblée.

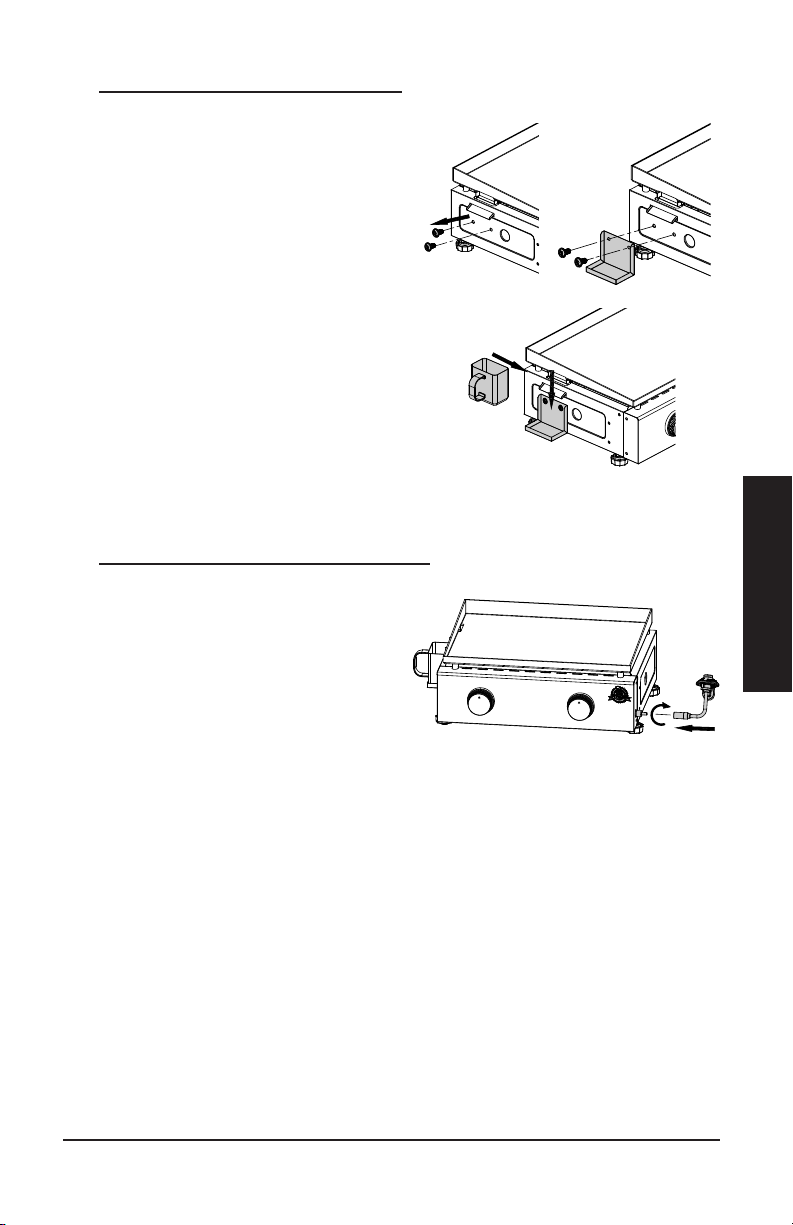

2.     

Pièces nécessaires :

1 x Support pour le récipient

à graisse

(#4)

1 x Récipient à graisse

(#3)

Installation :

• Tout d'abord, retirez les deux

boulons préinstallés sur le côté

gauche du chambre de combustion.

• Ensuite, fixez le récipient à graisse

sur le côté gauche du chambre

de combustion à l'aide des deux

boulons retirés précédemment.

• Placez le récipient à graisse dans

le support de récipient à graisse,

comme illustré.

ESPAÑOL

AVISO DE DERECHOS DE AUTOR

de este manual puede ser copiada, transmitida, transcrita o

almacenada en un sistema de respaldo, en ninguna forma y por

ningún medio, sin el permiso explícito por escrito de,

Dansons

3411 North 5th Avenue, Suite 500, Phoenix, ,  85013

sales@pitboss-grills.com | service@pitboss-grills.com

www.pitboss-grills.com

Servicio al cliente

Lunes a viernes de 4:00 a.m. a 8:00 p.m. tiempo del Pacífico

llamada gratuita: 1-877-303-3134, fax: 1-877-303-3135

Partes y especificaciones ......................8

Preparación del ensamblaje ................. 9

Instrucciones de ensamblaje

Instalación de los pies de la

cámara de combustión .............................. 9

Montaje de la recipiente de grasa........... 10

Instalación del cilindro de gas ................. 10



N° Descripción

1 Plancha de cocción (x1)

2 Cámara de combustión (x1)

3 Recipiente de grasa (x1)

4 Soporte del recipiente de

grasa (x1)

5 Regulator (x1)

6 Pies de la cámara de

combustión (x4)

NOTA: Debido a que los productos están en desarrollo

constante, las partes están sujetas a cambios sin previo

aviso. Llame a Servicio al Cliente si le faltan partes al

ensamblar la unidad.

  

MODELO UNIDAD ENSAMBLADA (An. x Al. x Prof.) BTU



336 707 mm x 428 mm x 210 mm

/ 27.8 pu x 16.8 pu x 8.2 pu 18,000

PESO ÁREA DE COCCIÓN RANGO

10.8 kg

/ 23.8 lb

1,954 cm

/ 303 pulg. cuad.

104-260°C

/ 220-500°F

ESPAÑOL

  

1.      

  

Partes requeridas:

1 x Plancha de cocción

(#1)

1 x Cámara de combustión

(#2)

4 x Pies de la cámara de combustión

(#6)

Instalación:

• Con cuidado, levante y retire la plancha

de cocción de la cámara de combustión.

• Luego, incline la cámara de

combustión hacia un lado, dejando

al descubierto la parte inferior

de la unidad. Instale los pies de la

cámara de combustión en el orificio

en cada una de las cuatro esquinas.

• Una vez que los cuatro pies de

la cámara de combustión estén

instalados, coloque la unidad en

posición vertical y vuelva a colocar

la plancha de cocción en la parte

superior de la cámara de combustión.

  

Hay partes ubicadas en toda la caja de embarque, incluso debajo del plancha de mesa.

Inspeccione la unidad y las partes antes de sacarlos de la caja protectora de embarque.

Saque todos los materiales de empaque de la parte interna y externa del asador antes

de ensamblarlo, luego revise e inspeccione todas las partes consultando la lista de

partes. Si hay partes faltantes o dañadas, no intente ensamblar el producto. Los daños

por transporte no están cubiertos por la garantía. Comuníquese con su distribuidor

o con Servicio al Cliente de Pit Boss® Grills para solicitar partes: de lunes a domingo,

de 4 a.m. a 8 p.m., hora del Pacífico (EN/FR/ES)

service@pitboss-grills.com

Llamada gratuita: 1-877-303-3134 | Fax gratuito: 1-877-303-3135

Herramientas requeridas para el ensamblaje:

destornillador.

Las herramientas no están incluidas.

ESPAÑOL

3.     

Partes requeridas:

1 x Regulador

(#5)

Instalación:

• Instale el extremo del regulador

en la válvula de la cámara de

combustión, girando para bloquear.

• La unidad ya está montada.

2.      

Partes requeridas:

1 x Soporte del recipiente de

grasa

(#4)

1 x Recipiente de grasa

(#3)

Instalación:

• Primero, retire los dos pernos

preinstalados en el lado izquierdo

de la cámara de combustión.

• Luego, fije el soporte del recipiente

de grasa al lado izquierdo de la

cámara de combustión usando los

dospernosqueretiró anteriormente.

• Coloque la recipiente de grasa en

el soporte del recipiente de grasa,

como se muestra.

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Plancha de Pit Boss

Pit Boss

Pit Boss 336GS Instrucciones de instalación

Pit Boss

Pit Boss PB757GS Manual de usuario

Pit Boss

Pit Boss Ultimate Griddle PB2BGD2 Manual de usuario

Pit Boss

Pit Boss PB2BGD2, PB3BGD2, PB4BGD2, PB5BGD2 Manual de usuario

Pit Boss

Pit Boss PB2BGT1 Instrucciones de instalación

Pit Boss

Pit Boss Ultimate Griddle PB3BGD2 Manual de usuario

Pit Boss

Pit Boss PB757GS Manual de usuario

Pit Boss

Pit Boss Ultimate Griddle PB5BGD2 Manual de usuario

Pit Boss

Pit Boss Ultimate Griddle PB2BGD2 Manual de usuario

Pit Boss

Pit Boss Ultimate Griddle Series Manual de usuario

Pit Boss

Pit Boss PB2BGT1 Manual

Pit Boss

Pit Boss 757GS Series Instrucciones de instalación

Pit Boss

Pit Boss PB4BGS1 Manual de usuario

Pit Boss

Pit Boss 200GS Instrucciones de instalación

Pit Boss

Pit Boss PB5BGD Manual de usuario

Pit Boss

Pit Boss Sportsman PB2BSPD Manual de usuario

Pit Boss

Pit Boss Ultimate Griddle Series Manual de usuario

Pit Boss

Pit Boss PB5BGD Manual de usuario

Manuales populares de Plancha de otras marcas

Proctor-Silex

Proctor-Silex 25340 Manual de usuario

New House Kitchen

New House Kitchen NH33-C Manual de usuario

Magikitch'n

Magikitch'n 24 Manual de usuario

Black Stone

Black Stone 1650 Manual de usuario

Anvil

Anvil FTA7116 Manual de usuario

Presto

Presto 07030 Manual de usuario

Dyna-Glo

Dyna-Glo DGL260SNP Manual de usuario

Char-Broil

Char-Broil 19952085 Manual de usuario

APW Wyott

APW Wyott HMG-2424 Manual de usuario

Airxcel

Airxcel Suburban Elite SOP-1005A Manual de usuario

Keating Of Chicago

Keating Of Chicago MIRACLEAN PRE-2000 Manual de usuario

Nexgrill

Nexgrill 720-0786A Manual de usuario

Outwell

Outwell FH-3047C Manual de usuario

Rankam

Rankam Member's Mark GR2298901-MM-02 Guía de referencia rápida

Black Stone

Black Stone 1972 Manual de usuario

Star

Star Ultra Max 760TA Manual de usuario

NuWave

NuWave Precision Cast Iron Griddle Manual de operación

BERJAYA

BERJAYA EG 1750 Manual de usuario
