Philips AJ301D Manual de usuario

Version 1.0

AJ301D

3141 785 32450

Docking Entertainment System

-/79/12

Published by LX 0803 Service Audio Subject to modification

© Copyright 2008 Philips Consumer Electronics B.V. Eindhoven, The Netherlands

All rights reserved. No part of this publication may be reproduced, stored in a retrieval

system or transmitted, in any form or by any means, electronic, mechanical, photocopying,

or otherwise without the prior permission of Philips.

CONTENTS

�

Block diagram................................................................................1-1

Wirng diagram ...............................................................................2-1

Circuit Diagram - Main board

AMP part ..................................................................................3-1

Tuner part .................................................................................4-1

layout diagram - Main board

Component side view ...............................................................5-1

Copper side view ......................................................................6-1

Display board

Circuit diagram .........................................................................7-1

Layout diagram.........................................................................8-1

Service parts list ............................................................................9-1

SET BLOCK DIAGRAM

1 - 1 1 - 1

SET WIRING DIAGRAM

2 - 1 2 - 1

3 - 13 - 1

CIRCUIT DIAGRAM - MAIN BOARD

AMP PART

4 - 1 4 - 1

CIRCUIT DIAGRAM - MAIN BOARD

TUNER PART

LAYOUT DIAGARM - MAIN BOARD

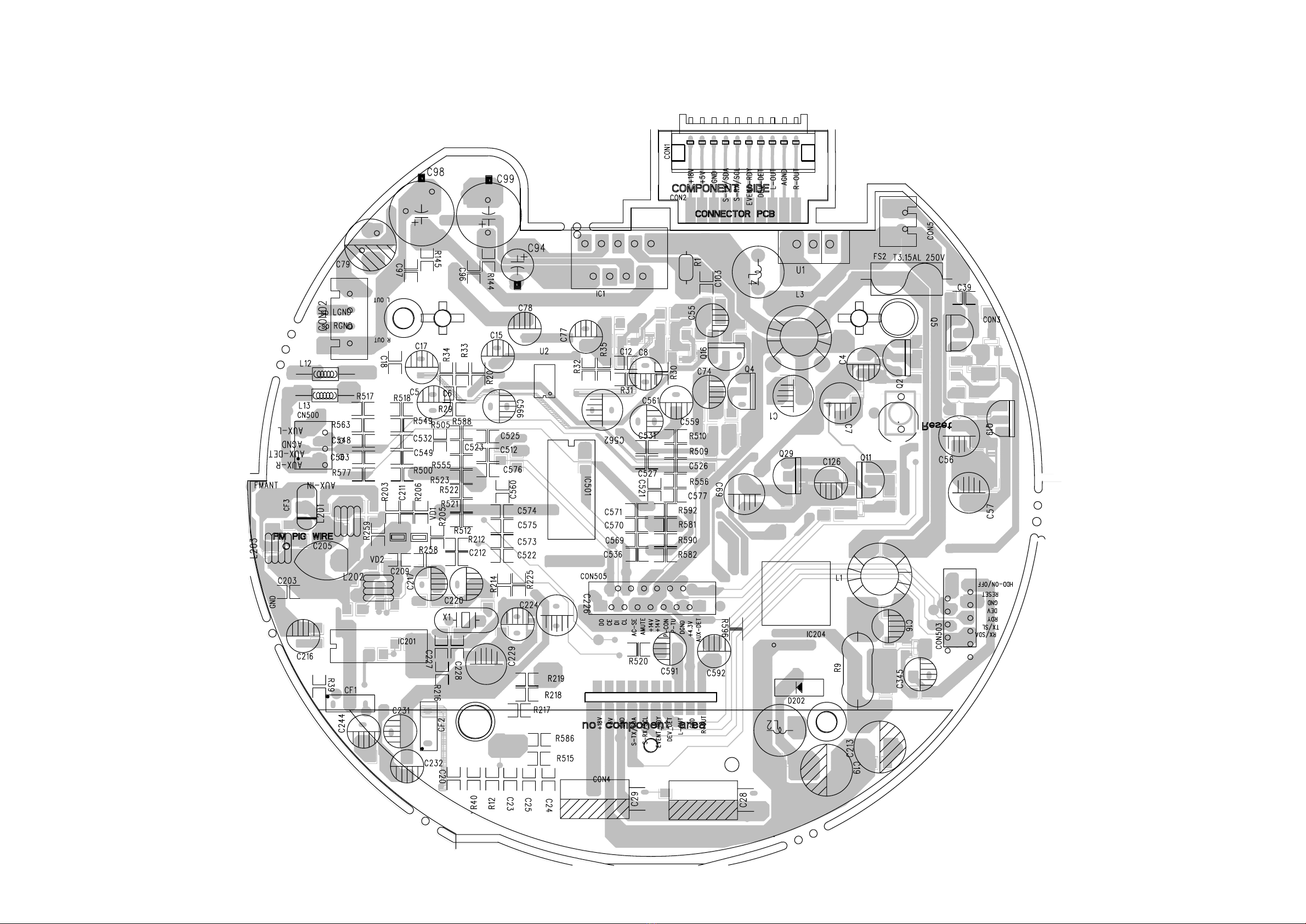

COMPONENT SIDE VIEW

5 - 1 5 - 1

LAYOUT DIAGARM - MAIN BOARD

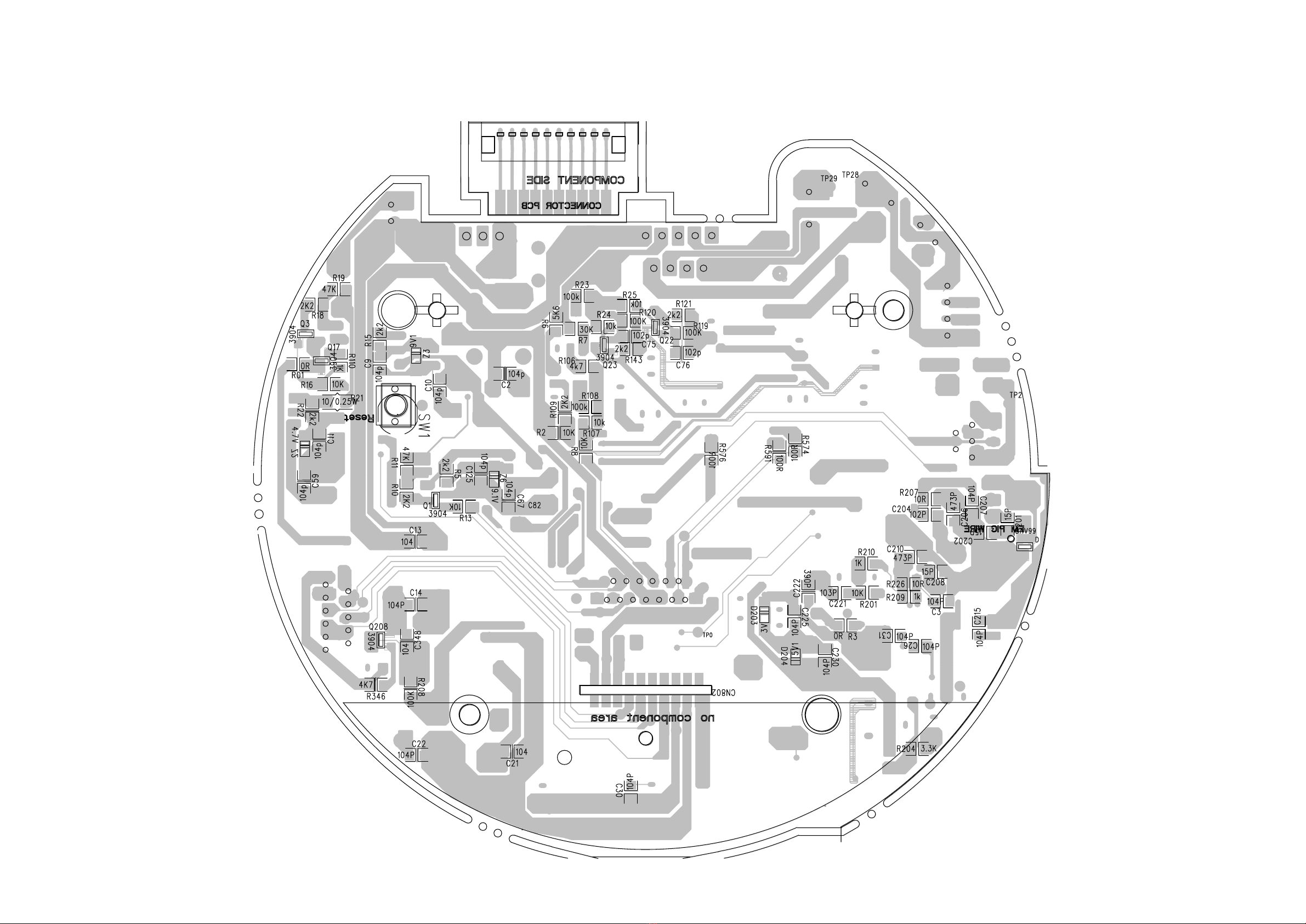

COPPER SIDE VIEW

6 - 1 6 - 1

CIRCUIT DIAGRAM - DISPLAY BOARD

7 - 1 7 - 1

LAYOUT DIAGRAM - DISPLAY BOARD

8 - 18 - 1

9 - 1

Service parts list

151 996510010601 LEFT PANEL

152 996510008154 RIGHT PANEL (HIPS,94HB)

153 996510008155 FRONT CAB (HIPS,94HB)

154 996510008156 REAR CAB (ABS,94HB) ROHS

S001 996510010598 SPEAKER 5W 3

171 996510008167 DISPLAY LENS (PMMA) ROHS

158 996510010602 IPOD ADAPTOR

159 996500039798 IPOD HOLDER -20GB

160 996500039799 IPOD HOLDER -30GB VIDEO 6G

161 996500039800 IPOD HOLDER -30GB PHOTO 7G

162 996500039801 IPOD HOLDER -40GB 7G

163 996500039802 IPOD HOLDER -60GB 6G

164 996500039803 IPOD HOLDER -60GB VIDEO 6G

165 996510000837 IPOD HOLDER -NANO 7G WHITE-1

166 996500039805 IPOD HOLDER -MINI 6G

J006 996510000428 CONNECT CORD 3.5mmST/PLUGx2

T001 996510000433 AC ADAPTER 90-264V (only for -/79)

T001 996510017394 AC ADAPTER 90-264V (only for -/12)

4 996510000426 REMOTE CONTROL

Note: Only these parts mentioned in the list are

normal service parts.

13 996510012146 IPOD HOLDER NANO 1G 2G 3G

14 996510012147 IPOD HOLDER -TOUCH ABS0

15 996510012148 IPOD HOLDER 5G 30GB GLASS 80GB

16 996510012149 IPOD HOLDER 5G 60GB 80GB
