Philips HD8944/06 Manual de usuario

QUICK START GUIDE - 요약 설명서

Before using the machine, please read the instruction manual completely.

Carefully read the safety regulations provided in the instruction manual.

본 커피 머신을 사용하기 전에, 사용 설명서를 꼼꼼히 읽으십시오.

사용 설명서에 기술된 안전 규정을 주의 깊게 읽으십시오.

The manufacturer reserves the right to make changes without prior notice.

필립스 Saeco는 사전 공지 없이 제품 사양을 변경할 권리가 있습니다.

Type HD8943 / HD8944 - Cod.15002470 - Rev.00 - del 15-03-10

Type HD8943 / HD8944

ACCESSORIES  액세서리

Intenza water lter

INTENZA 정수 필터

Cleaning brush

청소용 브러시

Descaling solution

스케일 제거 용액

Brew group lubricant

추출 그룹 윤활유

Power cord

전원 코드

Water hardness tester

물 경도 검사지

Brew group cleaning tablets

추출 그룹 세척제

Pre-ground coee measuring scoop

분쇄커피용 스푼

Milk carafe

우유통

Door opening button

도어 열림 버튼

Power cord connector

전원 코드 커넥터

Power button

전원 스위치

Water tank

물 탱크

Coee bean hopper with lid

원두 투입구 + 덮개

Grinder adjustment

분쇄 조절기

Control panel

제어판

Milk carafe connector

우유통 연결부

Dispensing spout

음료 추출구

Drip tray + grill

물받이 + 분리형 잔 받침대

Cup-warming surface

컵 예열판

Pre-ground bypass doser

분쇄 커피 투입구

Service door

서비스 도어

SBS dial

SBS 다이얼

Hot water/steam wand

뜨거운 물/스팀 봉

Full drip tray indicator

물받이 교체시기 표시기

Brew group

추출 그룹

Used grounds drawer

찌꺼기 통

Liquid recovery tray

내부 물받이

2 31

Insert the carafe inclined towards the front. The

carafe base should be positioned on the hole

(E) located on the drip tray. Insert the carafe

by turning it towards the base through a round

movement (as shown in the gure), until it is

hooked to the hole (E) located in the drip tray.

The carafe will be naturally back in place.

7 8

우유통을 앞쪽으로 기울여서 장착하십시오. 우유통의 밑부분은 잔 받침대의 잠

금 프레임(E) 위에 위치해야 합니다. 우유통을 원을

그리듯이 아래쪽으로 돌려서 (그림과 같이) 잔 받침

대의 잠금 프레임(E)에 연결되도록 장착하십시오.

우유통이 제자리에 장착됩니다.

Remove the covers. Fill the hopper with

coee beans, then close the covers.

덮개를 여십시오. 원두 투입구를 커피 원두

로 채운 다음 덮개를 닫으십시오.

Insert the plug into the socket located on the

back of the machine and insert the other end

into a power outlet with suitable current.

커피 머신 뒤편에 있는 전원 코드 커넥터에

플러그를 꽂으시고 다른 한 쪽을 해당 전압

을 공급하는 전원 콘센트에 꽂으십시오.

Adjust the dispensing spout and place a cup

beneath it.

음료 추출구를 조절하고 그 아래에 컵을 놓

으십시오.

Set the power button to the“I”position. Press

the stand-by button to start the machine.

전원 스위치를 “I”로 설정하십시오. 커피 머

신을 켜기 위해 대기 버튼을 누르십시오.

(Only for beverages with milk) Rotate the

handle clockwise and press on the disen-

gage buttons to allow the lid removal.

(우유가 함유된 음료일 경우에만) 핸들을

시계 방향으로 돌린 다음, 뚜껑 부분의 해

제 버튼을 눌러서 뚜껑을 분리하십시오.

Fill the carafe with cold milk. Fill milk to above

the“min”line, but do not exceed the“max”

level indicated on the carafe. Replace the lid.

우유통에 찬 우유를 넣으십시오. 우유통에

표시된 «MIN» 눈금 이상의 우유를 채우되

«MAX» 눈금은 초과하지 마십시오. 뚜껑을

제자리에 놓으십시오.

STARTING THE MACHINE  커피 머신 켜기

Before turning on the machine, make sure that the power button is set to“0”.

커피 머신을 켜기 전에 전원 스위치가 “0”에 설정되어 있는지 확인하십시오.

Remove the covers. Remove the water tank.

덮개를 여십시오. 물 탱크를 분리하십시오.

Fill the tank with fresh drinking water. Do not ex-

ceed the“max”level indicated on the water tank.

Place the water tank back into the machine.

물 탱크를 깨끗한 식수로 채우십시오. 물 탱

크에 최고 수위 표시(MAX) 이상의 물을 넣

지 마십시오. 물 탱크를 다시 커피 머신에 장

착시킵니다.

우유가 든 우유통을 사용하지 않을 경우 또는 사용

한 후에는 냉장고에 보관하시기 바랍니다.

When the carafe with milk is not going to be

used, or after using it, store it in the refrigerator.

17/05/09

04:17 pm

USER

BEVERAGE

SETTINGS

SELECTED

USER

17/05/09

04:17 pm

USER

BEVERAGE

SETTINGS

SELECTED

USER

ESPRESSO

STOP

COFFEE

ESPRESSO

STOP

COFFEE

ESPRESSO

STOP

COFFEE

ESPRESSO

STOP

COFFEE

Press the espresso or long espresso button.

Press once for 1 cup and twice for 2 cups.

If you wish to save the quantity of espresso

being brewed, press and hold for 3 seconds.

에스프레소 또는 롱 에스프레소 버튼을 누

르십시오. 한 번 누르면 한 잔, 두 번 누르면

두 잔이 추출됩니다.

에스프레소 추출량을 저장하려면, 버튼을

3초 동안 누르십시오.

The machine starts grinding the selected

coee quantity.

선택된 커피 양을 분쇄하기 시작합니다.

Coee brewing can be stopped at any time by

pressing the“STOP COFFEE”button.

Press“STOP COFFEE”to save the quantity.

“

커피 중지(STOP COFFEE)

”

를 누르면 언

제든지 커피 추출을 중단할 수 있습니다.

“

커피 중지(STOP COFFEE)

”

를 눌러서 양

을 저장하십시오.

Cappuccino button

카푸치노 버튼

Cleaning cycle button

청소 과정(CLEAN) 버튼

Stand-by button

대기(STAND-BY) 버튼

Opti-dose 버튼

Opti-dose button Function buttons

기능 버튼

Hot water button

뜨거운 물 버튼

Espresso button

에스프레소 버튼

라떼 마끼아또 버튼

Latte macchiato button

롱 에스프레소 버튼

Long espresso button

Cafe Latte button

카페 라떼 버튼

Special beverage button

특별 음료 버튼

CONTROL PANEL  제어판

The control panel has been designed to allow an ergonomic use of all machine functions.

제어판은 모든 기능을 인체공학적으로 사용할 수 있도록 고안되었습니다.

17/05/09

04:17 pm

USER

BEVERAGE

SETTINGS

SELECTED

USER

ESPRESSO / LONG ESPRESSO  에스프레소 / 롱 에스프레소

17/05/09

04:17 pm

USER

BEVERAGE

SETTINGS

SELECTED

USER

17/05/09

04:17 pm

USER

BEVERAGE

SETTINGS

SELECTED

USER

CAPPUCCINO

FAST

MILK HEATING UP…

ECO MODE ON STOP

MILK

CAPPUCCINO

FAST

MILK HEATING UP…

ECO MODE ON STOP

MILK

CAPPUCCINO

STOP

MILK

CAPPUCCINO

STOP

MILK

CAPPUCCINO

STOP

COFFEE

CAPPUCCINO

STOP

COFFEE

Place a cup under the dispensing spout

and rotate the upper part of the carafe

clockwise.

음료 추출구 아래에 컵을 한 잔 놓은 다음,

우유통의 상단 부분(핸들)을 시계 방향으

로 돌리십시오.

Press the button corresponding to the

desired beverage.

원하는 음료에 해당하는 버튼을 누르십

시오.

The machine starts brewing. It grinds the

coee and heats up for milk dispensing.

커피 머신이 추출을 시작합니다. 커피를 분

쇄하고 우유를 분사하기 위해 예열합니다.

The machine allows dispensing an ad-

ditional quantity of milk if the“More Milk”

button is pressed.

“더 많은 우유(MORE MILK)” 버튼을 누르

면 우유 분사량을 더 늘릴 수 있습니다.

The machine brews the coee.

커피를 추출합니다.

At the end remove the cup with the bever-

age and replace the upper part of the milk

carafe.The rinse cycle begins.

(see the manual on page 17).

추출이 끝나면 음료가 들어있는 컵을 꺼낸

다음, 우유통의 핸들을 제자리에 놓으십시

오. 헹굼 과정이 시작됩니다.

(설명서 17페이지를 참조하십시오.)

CAPPUCCINO / LATTE MACCHIATO / CAFE LATTE  카푸치노 / 라떼 마끼아또 / 카페 라떼

WARNING: DISPENSING MAY BE PRECEDED BY SHORT SPURTS OF HOT WATER AND SCALDING IS POSSIBLE.

경고: 추출에 앞서 뜨거운 물이 잠깐 쏟아져 나올 수 있으며 이로 인한 화상에 주의하십시오.

17/05/09

04:17 pm

USER

BEVERAGE

SETTINGS

SELECTED

USER

17/05/09

04:17 pm

USER

BEVERAGE

SETTINGS

SELECTED

USER

17/05/09

04:17 pm

USER

BEVERAGE

SETTINGS

SELECTED

USER

17/05/09

04:17 pm

USER

BEVERAGE

SETTINGS

SELECTED

USER

GETRÄNKE SPECIALGETRÄNKE SPECIAL

SPECIAL BEVERAGES

ESPRESSO

MACCHIATO

STEAM

AMERICAN

COFFEE

HOT

MILK

GETRÄNKE SPECIALGETRÄNKE SPECIAL

SPECIAL BEVERAGES

ESPRESSO

MACCHIATO

STEAM

AMERICAN

COFFEE

HOT

MILK

Place a container beneath the hot water/

steam wand.

뜨거운 물/스팀 봉 아래에 용기를 놓으십

시오.

Press the hot water button to dispense the

programmed quantity.

Press the special beverage to access the

menu.

“특별(SPECIAL)” 버튼을 눌러서 메뉴에 액

세스합니다.

뜨거운 물 버튼을 눌러서 프로그래밍된 양

을 분사하십시오.

When hot water dispensing is complete,

remove the container. Repeat the process to

dispense another dose.

Place a container beneath the hot water/

steam wand.

뜨거운 물/스팀 봉 아래에 용기를 놓으십

시오.

Press the special beverage button to dispense

steam. Repeat the process to dispense

another dose.

“

스팀(STEAM)

”

버튼을 누르십시오. 스팀을

한 번 더 분사하려면 이 과정을 반복하십시오.

뜨거운 물 분사가 끝나면, 용기를 꺼내십시

오. 뜨거운 물을 한 번 더 분사하려면 이 과정

을 반복하십시오.

HOT WATER DISPENSING  뜨거운 물 분사

WARNING: DISPENSING MAY BE PRECEDED BY SHORT SPURTS OF HOT WATER AND SCALDING IS POSSIBLE.

경고: 분사에 앞서 뜨거운 물이 잠깐 쏟아져 나올 수 있으며 이로 인한 화상에 주의하십시오.

STEAM DISPENSING  스팀 분사

WARNING: DISPENSING MAY BE PRECEDED BY SHORT SPURTS OF HOT WATER AND SCALDING IS POSSIBLE.

경고: 분사에 앞서 뜨거운 물이 잠깐 쏟아져 나올 수 있으며 이로 인한 화상에 주의하십시오.

“

스팀(STEAM)

”

버튼을 누르십시오. 스팀을

한 번 더 분사하려면 이 과정을 반복하십시오.

4 5 6

1 2 3

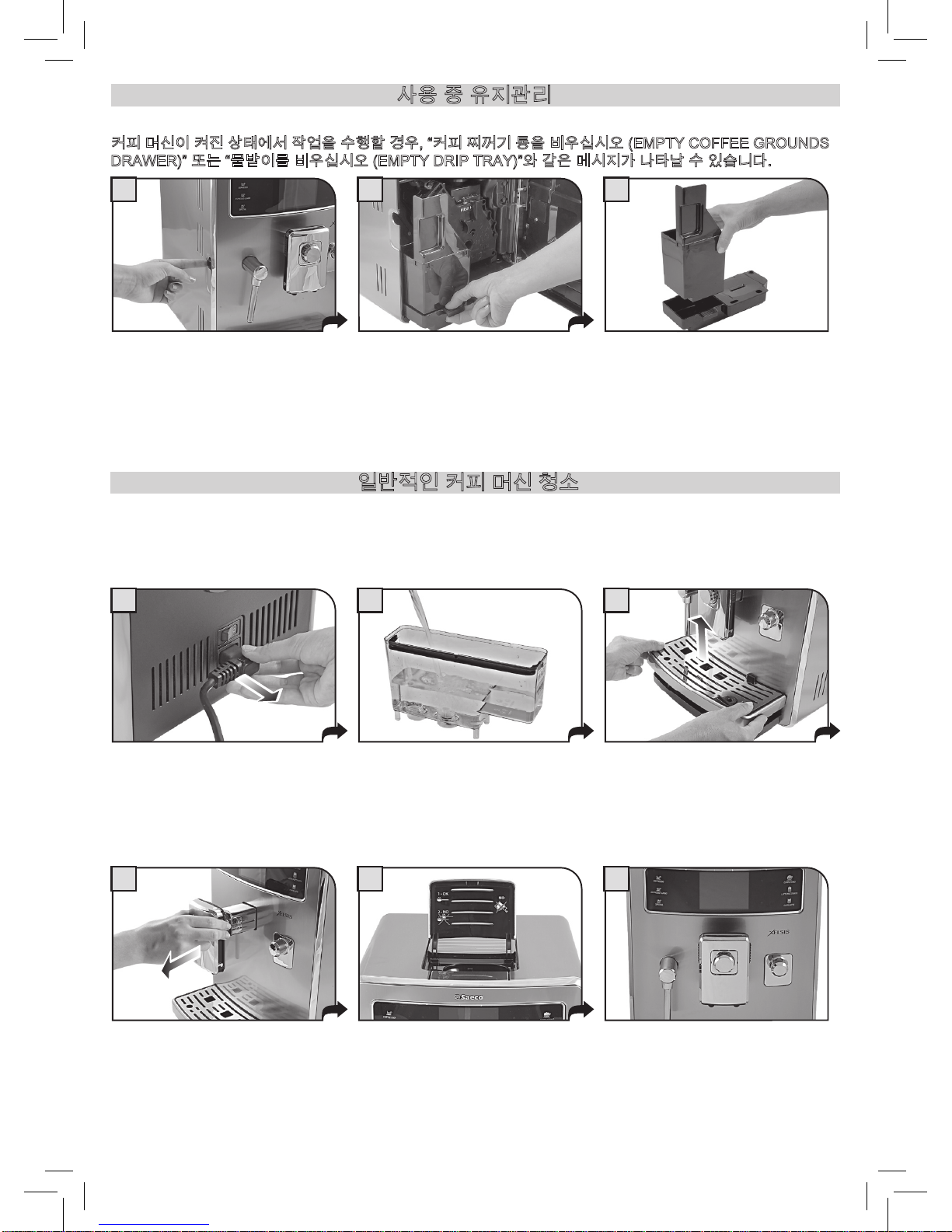

MAINTENANCE DURING OPERATION  사용 중 유지관리

Operations to be performed with machine turned on when the following messages are displayed:“Empty coee grounds drawer”and/or“Empty drip tray”.

커피 머신이 켜진 상태에서 작업을 수행할 경우, “커피 찌꺼기 통을 비우십시오 (EMPTY COFFEE GROUNDS

DRAWER)” 또는 “물받이를 비우십시오 (EMPTY DRIP TRAY)”와 같은 메시지가 나타날 수 있습니다.

Press the button and open the service door.

버튼을 누르고 서비스 도어를 여십시오.

Remove the drip tray and used grounds

drawer.

내부 물받이 및 찌꺼기 통을 분리하십시오.

Empty the used grounds drawer and the drip

tray, wash and replace back into machine.

찌꺼기 통과 내부 물받이를 비우고 씻은 후,

커피 머신에 다시 장착시킵니다.

GENERAL MACHINE CLEANING  일반적인 커피 머신 청소

The cleaning procedure described below must be carried out at least once a week.

아래에 기술된 청소 과정은 최소한 1주일에 한 번은 수행해야 합니다.

Take out the water tank and wash it with

fresh water.

물 탱크를 꺼내어 깨끗한 물로 세척하십

시오.

Turn o the machine and unplug it.

커피 머신을 끄고 전원 코드를 뽑으십시오.

Remove the drip tray.

잔 받침대를 분리하십시오.

Remove the dispensing spout and wash it

under running water.

음료 추출구를 분리하여 흐르는 물로 세

척하십시오.

Clean the pre-ground bypass doser with a

dry cloth.

분쇄 커피 투입구를 마른 헝겊으로 닦으

십시오.

Clean the steam wand and the display with

a dry cloth.

스팀 봉 및 제어판을 마른 헝겊으로 닦으

십시오.

MACHINE WARNINGS  커피 머신 경고

Message How to Reset the Message 메시지 메시지 초기화 방법

CLOSE HOPPER DOOR

Close the coee bean hopper lid.

CLOSE HOPPER DOOR

원두 투입구의 뚜껑을 닫으십시오.

ADD COFFEE

Fill the coee bean hopper with coee beans.

ADD COFFEE

원두 투입구를 커피 원두로 채우십시오.

INSERT BREW GROUP

Insert the brew group back in place.

INSERT BREW GROUP

추출 그룹을 제자리에 장착하십시오.

INSERT GROUNDS DRAWER

Insert the used grounds drawer.

INSERT GROUNDS DRAWER

찌꺼기 통을 장착하십시오.

EMPTY COFFEE GROUNDS DRAWER

Open the service door and empty the liquid

recovery tray, located under the brew group,

and the used grounds drawer.

The used grounds drawer must be emp-

tied only when the machine requires it

and with the machine on.

EMPTY COFFEE GROUNDS DRAWER

서비스 도어를 열어 추출 그룹 아래에 있는

내부 물받이와 찌꺼기 통을 비우십시오.

찌꺼기 통은 반드시 커피 머신이 요청한

시점에 커피 머신이 켜진 상태에서만 비

우십시오.

CLOSE FRONT DOOR

Close the service door.

CLOSE FRONT DOOR

서비스 도어를 닫으십시오.

REFILL WATER TANK

Remove the water tank and rell it with fresh

drinking water.

REFILL WATER TANK

물 탱크를 꺼내 깨끗한 식수로 채우십시오.

EMPTY DRIP TRAY

Open the service door and empty the liquid

tray, located under the brew group, and the

used grounds drawer.

EMPTY DRIP TRAY

서비스 도어를 열어 추출 그룹 아래에 있는

내부 물받이와 찌꺼기 통을 비우십시오.

ROTATE THE MILK CARAFE DISPENSING

SPOUT INTO BREWING POSITION

ESC

A beverage with milk has been selected. Press

the“ESC”button to cancel the selection.

ROTATE THE MILK CARAFE DISPENSING

SPOUT INTO BREWING POSITION

ESC

우유가 함유된 음료가 선택됩니다. 선택을

취소하려면 «종료(ESC)»를 누르십시오.

ROTATE THE MILK CARAFE DISPENSING

SPOUT INTO RINSING POSITION

ESC

The carafe rinse function has been selected.

Press the“ESC”button to cancel the selection.

ROTATE THE MILK CARAFE DISPENSING

SPOUT INTO RINSING POSITION

ESC

우유통 헹굼 기능이 선택됩니다. 선택을 취소

하려면 «종료(ESC)»를 누르십시오.

PLACE MILK CARAFE

IN ITS HOUSING

ESC

An operation has been selected that requires

dispensing milk from the milk carafe. Press the

“ESC”button to cancel the selection.

PLACE MILK CARAFE

IN ITS HOUSING

ESC

우유통에 들어있는 우유를 분사합니다. 선택

을 취소하려면 «종료(ESC)»를 누르십시오.

17/05/09

04:17 pm

USER

BENERAGE

SETTINGS

SELECTED

USER

Perform a descaling cycle on the machine.

Damages caused by failure to descale the

machine are not covered by warranty.

17/05/09

04:17 pm

USER

BENERAGE

SETTINGS

SELECTED

USER

커피 머신의 스케일 제거 과정을 수행하십시

오. 스케일 제거 과정의 실패로 인해 발생된

손상에 대해서는 수리가 보증되지 않습니다.

17/05/09

04:17 pm

USER

BEVERAGE

SETTINGS

SELECTED

USER

Flashing red light. Machine in Stand-by.

Press the “ ”button.

17/05/09

04:17 pm

USER

BEVERAGE

SETTINGS

SELECTED

USER

빨간불이 깜빡입니다. 커피 머신이 대기 상

태입니다.

“” 버튼을 누르십시오.

RESTARTTO SOLVE

THE PROBLEM

(E xx)

An event has occurred which requires the

machine to restart.Take note of the code (E xx)

shown at the bottom.

Switch o the machine, wait 30 seconds and

then switch it on again. If the problem persists,

contact an authorized service center.

RESTARTTO SOLVE

THE PROBLEM

(E xx)

커피 머신을 다시 시작해야 합니다. 아래 쪽

에 보이는 코드(E xx)를 확인하십시오

커피 머신을 끈 다음, 30초 후에 다시 켜십시

오. 문제가 계속되면 필립스 공식 서비스 센

터로 연락하십시오.

Este manual sirve para los siguientes modelos

Tabla de contenidos

Otros manuales de Cafetera de Philips

Philips

Philips LatteGo EP3241 Manual de usuario

Philips

Philips Cafe Gourmet HD 5400 Manual de usuario

Philips

Philips HD7536 Manual del propietario

Philips

Philips Saeco HD 8425 Manual de usuario

Philips

Philips PICO BARISTO AMF Manual de usuario

Philips

Philips HD7827/50 Manual de usuario

Philips

Philips Carezza Deluxe RI8525/08 Manual de usuario

Philips

Philips HD8325/71 Manual de usuario

Philips

Philips HD7762 Manual de usuario

Philips

Philips Saeco INTELIA EVO HD8753 Manual de usuario

Philips

Philips EP4010 Manual de usuario

Philips

Philips LatteGo EP3243 Manual de usuario

Philips

Philips Senseo HD7812/50/C Manual de usuario

Philips

Philips HD8836/43 Manual de usuario

Philips

Philips Saeco Intuita HD8750 Manual de usuario

Philips

Philips HD7432 Manual de usuario

Philips

Philips Syntia HD8833 Manual de usuario

Philips

Philips HD7406 Manual de usuario

Philips

Philips 4300 Series Manual de usuario

Philips

Philips 4300 Series Manual de usuario

Philips

Philips SENSEO Original XL Manual de usuario

Philips

Philips EP3246/70 Manual de usuario

Philips

Philips Saeco INCANTO HD8919/51 Manual de usuario

Philips

Philips SENSEO HD7810/75 Manual de usuario

Manuales populares de Cafetera de otras marcas

Taurus

Taurus Livorno 6 Manual de usuario

Delta-q

Delta-q QUICK Manual de usuario

Bunn

Bunn LCA-1 Guía de solución de problemas

Black & Decker

Black & Decker BLACK DECKER HOME DE790 Instrucciones de instalación

Saeco

Saeco Vienna Plus Sup 018M Manual de usuario

DeLonghi

DeLonghi DC300 Manual de usuario

INCAPTO

INCAPTO BXCO1470E Manual de usuario

Bosch

Bosch TASSIMO finesse TAS16B Series Manual de usuario

Exido

Exido 245-072 Manual de usuario

Animo

Animo OptiVend Choco Manual de usuario

Siemens

Siemens TQ505DF Series Manual de usuario

DeLonghi

DeLonghi ECI341 Manual de usuario

Krups

Krups KT406511 Manual de usuario

Cimbali

Cimbali M32 Classic Manual de usuario

Bosch

Bosch TES 515 SERIES Manual de usuario

Tekmatix

Tekmatix TMFM - 65 Manual de usuario

Scarlett

Scarlett SC-CM33005 Manual de usuario

LAVAZZA

LAVAZZA CLASSY PLUS Manual de usuario
