Pelgrim WA101WIT Manual de usuario
Handleiding
Afzuigkappen
Notice d’utilisation
Hotte cheminée
Bedienungsanleitung
Dunstabzugshaube
Instructions for use
Cooker hood
WA101WIT
NL 4
NL Handleiding NL 3 - NL 12
FR Notice d’utilisation FR 3 - FR 12
DE Anleitung DE 3 - DE 12
EN Manual EN 3 - EN 12
Gebruikte pictogrammen - Pictogrammes utilisés
Benutzte Piktogramme - Pictograms used
Belangrijk om te weten - Important à savoir
Wissenswertes - Important information
Tip - Conseil - Tipp - Tip
NL 3
INHOUD
Uw schouwkap
Beschrijving 4
Inleiding 4
Afvoersystemen 4
Gebruik
Bediening 5
Onderhoud
Reinigen 6
Vetfilters verwijderen 7
Het koolstoffilter vervangen 7
Verlichting 7
Installatie
Algemeen 8
Elektrische aansluiting 9
Voorbereidingen 10
Recirculatie 10
Montage van de schouwkap 11
Bijlage
Verpakking en toestel afvoeren 12
NL 4
Lees voor gebruik eerst de separate
veiligheidsinstructies.
Beschrijving
ASchuifschakelaar verlichting
BSchuifschakelaar afzuigstanden
Inleiding
Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van
alle mogelijkheden die dit toestel u biedt. U vindt informatie voor uw
veiligheid en over het onderhoud van het toestel.
Bewaar de gebruiksaanwijzing en het installatievoorschrift.
Een eventueel volgende gebruiker van dit toestel kan daar zijn
voordeel mee doen.
Afvoersystemen
De afzuigkap kan, afhankelijk van het model,
op twee manieren worden aangesloten:
1. Als afzuigkap op een afvoerkanaal.
De aangezogen en gefilterde kookdampen worden naar buiten
afgevoerd. Dit is de beste manier!
2. Als recirculatie afzuigkap. De vetdeeltjes en de geur uit de
aangezogen kookdampen worden gefilterd.
De aangezogen lucht wordt niet afgevoerd maar teruggeblazen in
de keuken. U moet dan wel een koolstoffilter plaatsen.
Let op! Het koolstoffilter moet apart besteld worden.
UW AFZUIGKAP
A B
o1o123
510
510
1
2
NL 5
Bediening
Ventilator in- en uitschakelen
Schuif de regelaar naar stand 1, 2 of 3.
De afzuigkap schakelt in op de corresponderende stand.
Schuif de regelaar naar stand 0.
De ventilator schakelt uit.
Verlichting in- en uitschakelen
Schakel de verlichting in/uit met schuifregelaar.
GEBRUIK
A B
o1o123
NL 6
Reinigen
Attentie! Maak, voor ieder onderhoud, eerst de afzuigkap
spanningsloos door de stekker uit het stopcontact te trekken of door
de hoofdschakelaar van de woning uit te schakelen. De kap moet
regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste
met dezelfde regelmaat waarmee de vetfilters gereinigd worden).
Gebruik geen producten die schuurmiddelen bevatten.
Gebruik geen alcohol!
Attentie! Als u deze aanwijzingen met betrekking tot het reinigen van
het apparaat en het reinigen of vervangen van de filters niet opvolgt,
kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen!
De fabrikant is niet aansprakelijk voor schade aan de motor of schade
ten gevolge van brand die het gevolg zijn van ondeskundig onderhoud
of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.
Afzuigkap
Maak de afzuigkap schoon met een sopje en een zachte doek.
Daarna met schoon water nabehandelen. Gebruik geen agressieve
schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de
afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.
Roestvrijstalen schouwkappen
Behandel roestvrijstalen schouwkappen niet met schuursponsjes of
andere schuurmiddelen. Behandel na met een niet schurend, niet
polijstend middel en poets met de structuur van het roestvrijstaal mee.
Metalen vetfilters
Metalen filters moeten eenmaal per maand worden gereinigd (of als de
filter reinigingsindicatie – indien aanwezig op het model – dit aangeeft)
met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine
op lage temperaturen en met een kort programma. Plaats de vetfilters
met de openingen naar beneden in de vaatwasmachine zodat het water
eruit kan lopen. Aluminium vetfilters worden door de reinigingsmiddelen
in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.
ONDERHOUD
NL 7
Vetfilters
Reinig de vetfilters minimaal 1x per maand. Bij reiniging kunnen
de aluminium delen van de filters dof worden door de gebruikte
schoonmaakmiddelen, met name bij plaatsing in de vaatwasser.
Dit is normaal en valt niet onder de garantie.
Aluminium vetfilter verwijderen
1. Schakel de klep en de verlichting uit.
2. Ontgrendel het rooster (A) en klap het naar beneden.
3. Duw de draadbeugels (B) naar de zijkant weg.
4. Verwijder het vetfilter uit het rooster.
Koolstoffilter
Het koolstoffilter vervangen
Gebruik een koolstoffilter als de afzuigkap niet is aangesloten op een
afvoerkanaal.
1. Verwijder het vetfilter
2. Bevestig de koolstoffilters aan de motor.
3. Plaats het vetfilter.
Belangrijk:
• De verzadiging van het filter is afhankelijk van de intensiteit van
het gebruik, de manier van koken en de regelmaat waarmee de
vetfilters worden schoongemaakt.
• Het koolstoffilter moet minimaal iedere vier maanden worden
vervangen.
• Koolstoffilters zijn niet uitwasbaar voor hergebruik. Verzadigd
koolstof is niet milieuvriendelijk, vervang het filter tijdig.
Verlichting
Lampen vervangen
1. Verwijder het vetfilter.
De lampen zijn nu bereikbaar.
2. Schroef het lampje uit de fitting en vervang deze door een lamp met
het wattage aangegeven aan de binnenzijde van de kap.
De lamp in dit huishoudelijke apparaat is uitsluitend bedoeld voor
verlichting van dit apparaat. De lamp is niet geschikt voor de verlichting
van een huishoudelijke ruimte.
ONDERHOUD
A
B
NL 8
INSTALLATIE
Algemeen
De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd
door een erkend installateur, die de juiste veiligheidsvoorschriften kent
en toepast. Het apparaat voldoet aan de Europese voorschriften.
Belangrijk om te weten:
• De afstand tussen het laagste punt van de afzuigkap en een
gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische,
keramische of inductiekookplaat moet deze afstand minimaal
55 cm zijn.
• Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal,
mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals
een geiser of kachel).
• Neem de plaatselijk geldende voorschriften in acht met betrekking
tot de beluchting van gasapparaten.
• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de
werking van de afzuigkap.
• Controleer voordat u met boren begint of er geen
installatieleiding(en) aanwezig is (zijn).
• De aansluitpijp van de schouwkap heeft een diameter van 125 mm.
Het beste is de afvoerpijp ook met deze diameter uit te voeren.
• Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is
geschikt voor versterkt beton en bakstenen muren. Voor bepaalde
wanden heeft u speciale pluggen en schroeven nodig.
NL 9
INSTALLATIE
Aansluiting
Elektrische aansluiting
Dit is een (isolatie) klasse II (dubbel geïsoleerd) toestel. Het snoer
hoeft derhalve niet op een geaard stopcontact aangesloten te
worden.
Controleer of de op het typeplaatje vermelde spanning overeen komt
met de spanning van de huisinstallatie.
De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:
BRUIN = L fase leiding
BLAUW = N nulleiding
Deze afzuigkap is voorzien van een aansluitstekker. Installeer
de afzuigkap zodanig dat de stekker bereikbaar is. Plaats de
wandcontactdoos bij voorkeur uit het zicht, achter de sierkoker.
Let op: Als u een vaste aansluiting maakt moet u ervoor zorgen dat er
een omnipolaire schakelaar met een contactafstand van minimaal 3 mm
in de toevoerleiding wordt aangebracht.
NL 10
INSTALLATIE

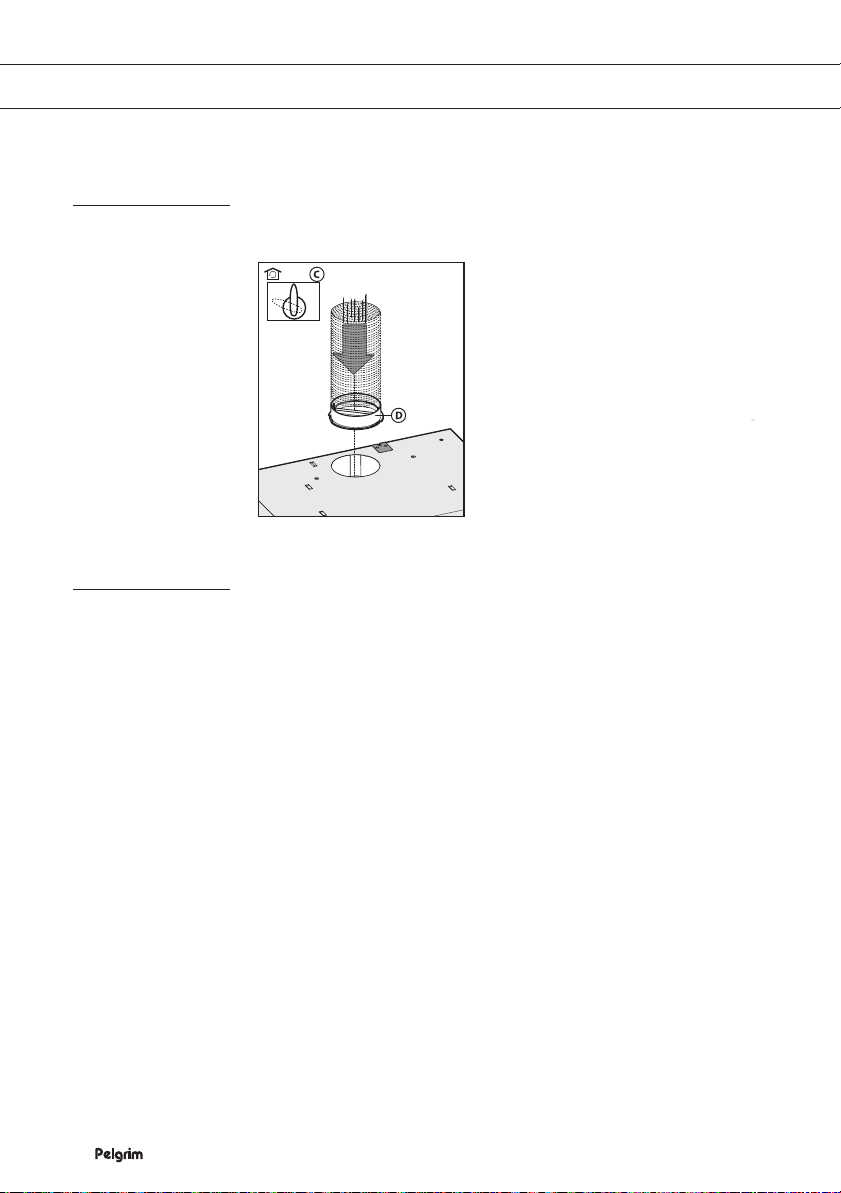

Voorbereiding
• De afvoerpijp moet aan de bovenzijde worden bevestigd.
• Sluit de afvoerpijp aan op de flens (D).
Recirculatie
• Draai de luchtverdeelhendel (C) naar de stand ‘recirculatie’ indien
de afzuigkap wordt gebruikt als recirculatiekap.
