Paslode 902400 Manual

Cleaning Procedure

Part No. 902400

www.paslode.com

Model IM250A Li

CORDLESS 16 GAUGE ANGLED

LITHIUM-ION FINISH NAILER

This procedure provides a simple but

effective way to clean your Paslode Cordless

tool and maintain reliable operation. Regular

cleaning and lubrication will also extend part

life and provide maximum nail driving power.

Only one tool is necessary to disassemble

the Paslode Cordless tool in preparation for

cleaning: a 9/64" hex key provided with the

Paslode Cordless tool.

Paslode®recommends that an aerosol

"Tool Cleaner", such as Paslode Tool

Cleaner (Part No. 219348), be used for

cleaning. This cleaner is available through

your local Paslode Dealer.

If a different type of Degreaser Cleaner is

selected, make sure that it will not damage

plastic and electrical parts. Chemical

damage to electrical parts may result in the

tool being made inoperable.

To begin, you will need the following items:

1. Screwdriver

2. Hex Key

3. Tool Cleaner

4. Paslode Lubricating Oil

5. Clean Lint Free Rag

Este procedimiento representa una forma sencilla pero

eﬁciente de limpiar su herramienta Paslode Cordless

para que mantenga un funcionamiento conﬁable. La

limpieza y la lubricación regulares de la herramienta

también prolongan la duración de las piezas que la

forman y permiten una máxima potencia para clavar.

Para poder limpiar su herramienta,solo necesita dos

herramientas para desarmarla: un destornillador Phillips

#2 y la llave Allen de 9/64 plg. que se entrega junto con

su herramienta Paslode Cordless.

Paslode recomienda que use un limpiador en aerosol,

tal como el "limpiador de seguridad" Paslode (N°

219348). Este limpiador está disponible a través de su

representante Paslode.

Si selecciona un tipo distinto de limpiador, asegeúrese

de que no dañe el caucho. Los dos "O rings" que actúan

como sellos en el área a limpiar son de caucho. Si el

limpiador daña estos "Orings", la herramienta puede

malograrse.

Para comenzar necesita lo siguiente:

1. Destornillador

2. Llave Allen

3. Limpiador

4. Aceite lubricante Paslode

5. Trapo limpio sin borra

Step 1

Using the 9/64" Hex Wrench (#900736), unscrew the six

Socket Head Cap Screws that attach the cap assembly.

Paso 1

Con la llave de cabeza hexagonal de 9/64 plg. (N°

900736) destornille seis tornillos de cabeza hueca

de largo y las arandelas del conjunto de la tapa.

DANGER

Remove all fasteners, fuel, and battery prior to servicing

the tool.

PELIGRO

Se deben quitar todos los sujetadores,el cartucho de gas

y la bateria antes de reparar la herramienta.

Step 2

Remove the Cap, Filter, and Grill as one assembly, and

set aside. The Filter may be removed by lifting the Grill

off the Cap. Clean the Filter with a mild soap solution, or

replace if necessary.

Paso 2

Quite la tapa, el ﬁltro y la rejilla como una sola unidad,

ycolóquela a un lado. Puede quitar el ﬁltro levantando

la rejilla de la tapa. Limpie el ﬁltro con una solución de

jabón suave o reemplácelo, si es necesrio.

Step 3

Carefully unplug the Electrical Connector to the Fan

Motor Circuit Board and the Spark Plug Wire.

NOTE: Position of wires in the wire clip is critical.

Placing the wires outside the wire clip can cause

electrical damage to the tool.

Paso 3

Desenchufe cuidadosamente el conector eléctrico ha-

cia la tarjeta de circuitos de motor de ventilador

y el alambre de la bujía.

NOTA: Posición de los alambres en el clip de alambre es

crítico. Colocar los alambres fuera del clip de alambre

puede causar daño eléctrico en la herramienta.

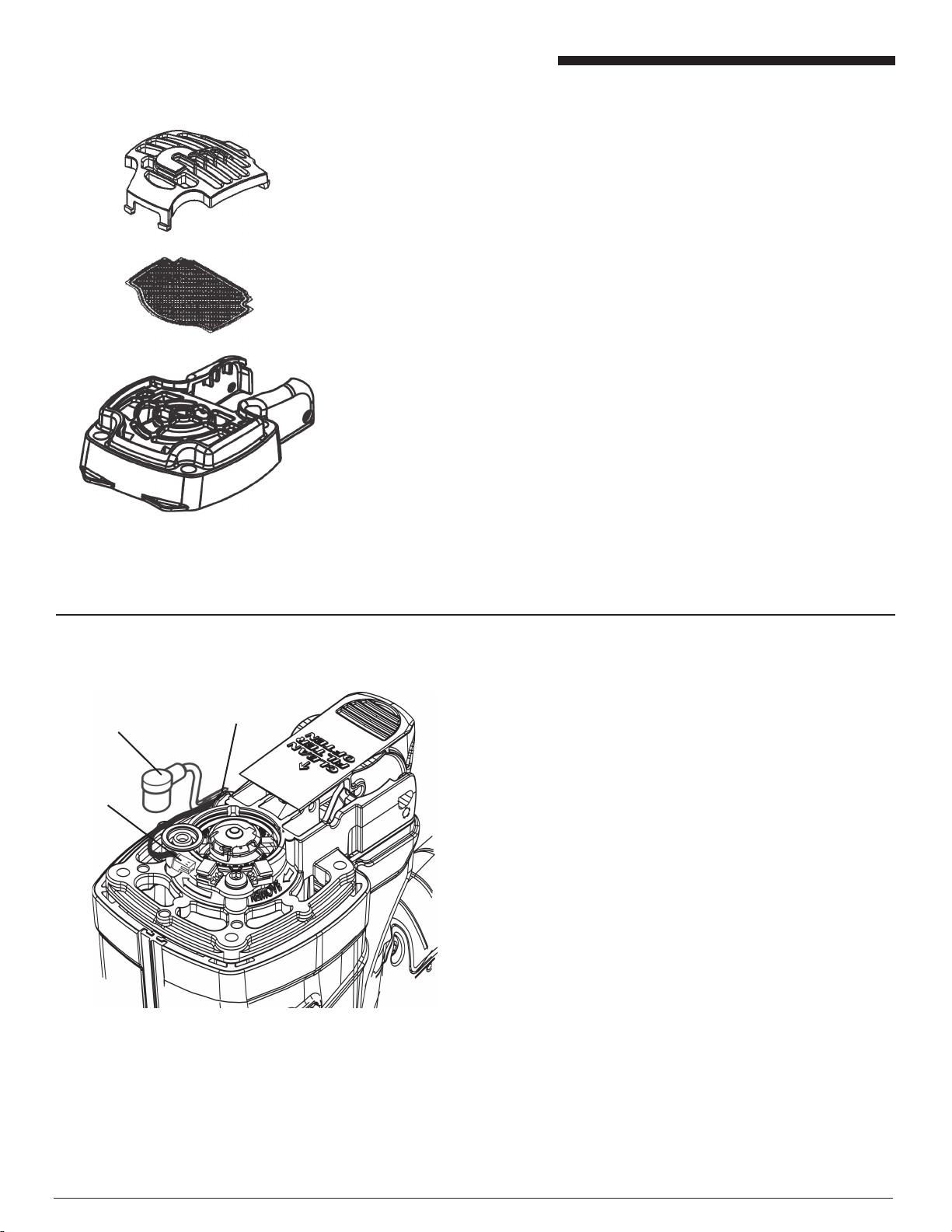

GRILLE

FILTER

CAP

ALAMBRE DE

VENTILADOR

ALAMBRE DE

LA BUJÍA

SPARK PLUG

WIRE WIRE CHANNEL

CANAL DE ALAMABRE

FAN WIRE

Step 4

Rotate the Cylinder Head Assembly counter

clockwise 1/8 of a turn and lift the cylinder head

from the Motor Assembly.

Paso 4

Haga girar el conjunto de cabeza de cilindro 1/8 de

vuelta en sentido contrahorario y levante la cabeza

de cilindro del conjunto de motor.

Step 5

You have now separated the tool into the two major

assemblies, allowing access to the areas that require

periodic cleaning and lubrication.

Paso 5

Ahora ha separado la herramienta en los dos pron-

ciples conjuntos que la forman, permitiendo el ac-

ceso a las areas que requieren limpieza y lubricacion

periodicas.

ROTATE COUNTER

CLOCKWISE

HACER GIRAR EN SENTIDO

CONTRAHORARIO

PELIGRO

Nunca se debe hacer funcionar la herramienta Paslode Cordless a menos que los

4 tornillos de cabeza hueca esten apretados ﬁrmemente en la tapa del cilindro. Si

no observa esta advertencia pueden ocasionarse danos a la herramienta incendio y

heridas personales.

DANGER

Never operate the Paslode Cordless tool unless all four Socket Head Cap Screws

are ﬁrmly tightened on the cylinder head. Failure to do this could result in tool dam-

age, ﬁre and personal injury.

Step 6

Spray the Cylinder Head with Cordless Tool Cleaner. Allow

Paso 6

Aplique limpiador de seguridad a la tapa del cilindro.

Permita que se escurran la suciedad y los depósitos.

Step 7

or dirt. Make sure the Seal Rings and Spark Plug are

completely clean and clear of debris. Repeat Step 6 to

remove any heavy deposits or remaining residue.

Paso 7

Limpie el limpiador o la suciedad que hayan quedado con

un trapo limpio y sin borra. Asegúrese de que la bujía de

encendido y los seal rings estén completamente limpios

y sin depósitos. Repita el paso 6 para eliminar calquier

depósito o residuo que aún esteen presentes.

Step 8

Lightly lubricate the Seal Rings with Paslode Lu-

bricating Oil, part #401482. Make sure oil is applied

evenly around the Seal Rings. Set the Cylinder

Head Assembly aside.

Note:

Paslode Lubricating Oil is specially formulated for

use in the Paslode Cordless Tool. The use of other

types of lubricants may cause rapid build-up of com-

bustion residue or result in premature part failure.

Paso 8

Lubrique ligeramente con aceite lubricante

Paslode, N°401482. Asegúrese de aplicar el aceite

lubricante de manera uniforme alrededor del los

seal rings. Coloque el conjunto de la tapa del

cilindro a un lado.

Nota:

El aceite lubricante Paslode está especialmente

formulado para usarse con la herramienta Paslode

Cordless. El uso de otros tipos de lubricantes

puede causar una acumulacíon rápida de residuos

del ala combustíon o la descompostura prematura

de las piezas.

Step 9

Push the Piston Assembly the "down position using

a screwdriver handle or a clean piece of wood.

Paso 9

Oprima el conjunto del pistón hasta la posicíon abajo

con el mango de un martillo o con pedazo limpio de

madera.

SEAL RINGS

Step 10

Spray a liberal amount of tool cleaner into the inside

of the Sleeve and Combustion Chamber.

Invert the Motor Assembly, and let excess cleaner

and dirt drain out.

Paso 10

Aplique una buena cantidad de limpiador de segu-

ridad dentro del la camisa y de la cámara de com-

bustión.Voltee hacia abajo el conjunto del motor

y permita que se escurran el exceso de limpiador y

la suciedad.

Step 11

Using a clean area of a lint-free rag, wipe off any

remaining cleaner or dirt. Repeat Steps 9 and 10 to

remove any heavy deposits or remaining residue.

Paso 11

Con un trapo limpio y sin borra,limpie el limpiador o

01y9sosapatipeR.nedeuqnúaeuqdadeicusal

para quitar cualquier depósito o residuo.

Step 12

WithMotorAssemblytiltedup, squeeze4-5dropsof

Paslode Lubricating Oil into Sleeve (Area "A") and

3-4 drops onto lower lip of Combustion Chamber

(Area "B") and apply 4-5 drops around the top of the

Combustion Chamber (area C). Rotate Motor As-

semblywhile oiling to ensure oil is evenly distributed

around Sleeve and Combustion Chamber.

See Tool Cutaway Illustration on page 10.

Note: Do not over oil the tool. Excessive oiling may cause stain-

ing of work surface.

Paso 12

Con el conjunto del motor hacia arriba, ponga

entre 4 y 5 gotas de aceite lubricante Paslode en

la camisa (área "A") y de 3 a 4 gotas en el labio

inferior de la cámara de combustión (área "B") y

de 4 a 5 gotas alrededor de la parte superior de la

cámara de combustión (área "C"). Gire el con-

junto del motor mientras aplica la gotas de aceite

para asegurase de que el aceite se distribuya por

la camisa y la cámara de combustión.Consulte

la ilustración del Interior de la herramienta, en la

página 10.

Nota:No devez a poner mucho aceite a dentro la herramienta. Excesivo

aceite puede causar mancha de su trabajo superﬁcie.

Step 13

Hold Motor Assembly upright, and push down and

release several times to allow oil on lower lip of

Combustion Chamber to be evenly distributed.

Paso 13

Sostengaelconjuntodelmotorhaciaarriba;oprima

y suelte varias veces para permitir que el aceite se

distribuye uniformemente por el labio inferior de la

cámara de combustión.

Step 14

Manually push the Driver Blade up and down to

distribute the oil in the Sleeve evenly.

ReassemblethePaslodeCordlesstoolfollowing dis-

assembly Steps 1-4, pages 2-3 in Reverse order.

Reassembly Note:

BeforetighteningCapScrews,depressthenoseofthe

tool down on its work contacting element to close

Combustion Chamber. Make sure cylinder head is

centered to the motor, and that the Cap Assembly

does not pinch exposed wires, Cap Screws must

be tightened securely.

Paso 14

Empuje con la mano la hoja del impulsador hacia

arriba y hacia abajo para distribuir el aciete uniforme-

mente en toda la camisa.

Vuelva a armar la herramienta Paslode Cordless

siguiendo en el orden inverso, los pasos del 1 a 4

en las páginas 2 a 3.

Nota sobre el rearmado:

Antes de apretar los tornillos de cabeza, pre-

sione hacia abajo la boca de la herramienta sobre

el elemento de contacto de trabajo para cerrar la

cámara de combustión. Asegúrese de que la

junta tórica de la cabeza cilíndrica esté centrada

y colocada adecuadamente, y que el conjunto

de la tapa no pellizque los cables descubiertos,

los tornillos de cabeza deben estar fuertemente

apretados.

Combustion

Chamber

(Cámara de combus-

tíon)

Sleeve (Camisa)

Piston (Píston)

Motor Assembly

Conjunto del Motor

NOTE

After the tool is completely reassembled and all

screws are tightened, test the tool for proper

operation. Some smoke may be noticeable from

the exhaust ports on the ﬁrst few cycles as excess

oil is burned off. Consult the operating manual for

instructions if the tool malfunctions.

NOTA

Después de que haya vuelto a armar completamente

la herramienta y de de que haya apretado todos los

tornillos, compruebe si la herramienta funciona cor-

rectamente. Es posible que vea salir algo de humo

de los puertos de escape durante los primeros ciclos,

mientras se quema el exceso de aceite. Revise el

Manual de Funcionamiento para consultar las intruc-

ciones de averías en la herramienta.

Tool

Cutaway

Illustration

"Mid-Check" Area

(Area intermedia)

DANGER

Do not attempt to operate the tool unless the cap

assembly is securely attached to the housing.

Operating the Paslode Cordless tool with a loose

or missing cap assembly can result in the escape

of burning gases, tool damage, and injury to tool

user and property.

PELIGRO

No trate de usar la herramienta a menos que

el conjunto de la tapa esté sujeto ﬁrmemente al

bastidor. Si usa la herramienta Paslode Cordless

cuando el conjunto de la tapa está suelto, o cuando

no lo tenga instalado, los gases de combustión

pueden escapar, la herramienta se puede dañar,

puede cuasar daños a la propiedad y lesiones a

quien la use.

Este manual sirve para los siguientes modelos

Tabla de contenidos

Otros manuales de Pistola de clavos de Paslode

Paslode

Paslode IMPULSE IM90i Manual de usuario

Paslode

Paslode PF350-S Manual de usuario

Paslode

Paslode PowerMaster Pro F-350P Manual de usuario

Paslode

Paslode CF325IM Manual de usuario

Paslode

Paslode 3250 Manual de usuario

Paslode

Paslode IM250A Manual de usuario

Paslode

Paslode PFS160 Manual de usuario

Paslode

Paslode PPNXi Manual de usuario

Paslode

Paslode TrimMaster IM250A-Li Manual de usuario

Paslode

Paslode F250S-PP Manual de usuario

Paslode

Paslode 360Xi Manual de usuario

Paslode

Paslode PS225C Manual de usuario

Paslode

Paslode IM 350/90 CT Instrucciones de instalación

Paslode

Paslode F150S-PP Manual de usuario

Paslode

Paslode FN1550A26 Manual de usuario

Paslode

Paslode FN1835.1 Manual de usuario

Paslode

Paslode TrimMaster IM250A-Li Manual de usuario

Paslode

Paslode IM350 Manual de usuario

Paslode

Paslode IM350+ Lithium Manual de usuario

Paslode

Paslode CF-325 Manual de usuario

Paslode

Paslode PSN90 Manual de usuario

Paslode

Paslode CNW 70.2 Manual de usuario

Paslode

Paslode LL350S Manual de usuario

Paslode

Paslode IM200 F18 Manual de usuario

Manuales populares de Pistola de clavos de otras marcas

Performance Tool

Performance Tool M643 Manual de usuario

Hitachi

Hitachi VH650 - Fencing Nailer, Full Head Manual de usuario

Parkside

Parkside PET 25 B1 Manual de usuario

Senco

Senco Fusion Technology F-35XP Manual de usuario

Grizzly

Grizzly G1847 Manual de usuario

Ryobi

Ryobi R18N18G Manual de usuario

Black & Decker

Black & Decker 492848-00 Manual de usuario

HOLZMANN MASCHINEN

HOLZMANN MASCHINEN TN90 Manual de usuario

Metabo HPT

Metabo HPT NR 3690DC Manual de instrucciones

Surtek

Surtek CN650 Dimensiones y guía de instalación

Makita

Makita GF600 Manual de usuario

Parkside

Parkside PET 25 B1 Manual de usuario

Senco

Senco AirFree 25 Manual de usuario

Freeman

Freeman P50LSLW Manual de usuario

Aicon PRO

Aicon PRO DAC4507 Manual de usuario

DAJ

DAJ XR150A Manual de usuario

Makita

Makita AN923 Manual de usuario

Grizzly

Grizzly T20644 Manual de usuario
