Parktool PRS-22.2 Manual de usuario

5115 Hadley Ave. N., St. Paul, MN 55128 (USA) www.parktool.com

PARK TOOL CO.

PRS-22.2 Team Issue Repair Stand

PRS-22.2 Pied de Réparation Team Issue

PRS-22.2 Pro Tour Team Montageständer

PRS-22.2 Soporte de Reparación Portátil

PRS-22.2 Instructions/Instructions/Anleitung/Instrucciones

1 2 3

135mm

130mm

100mm

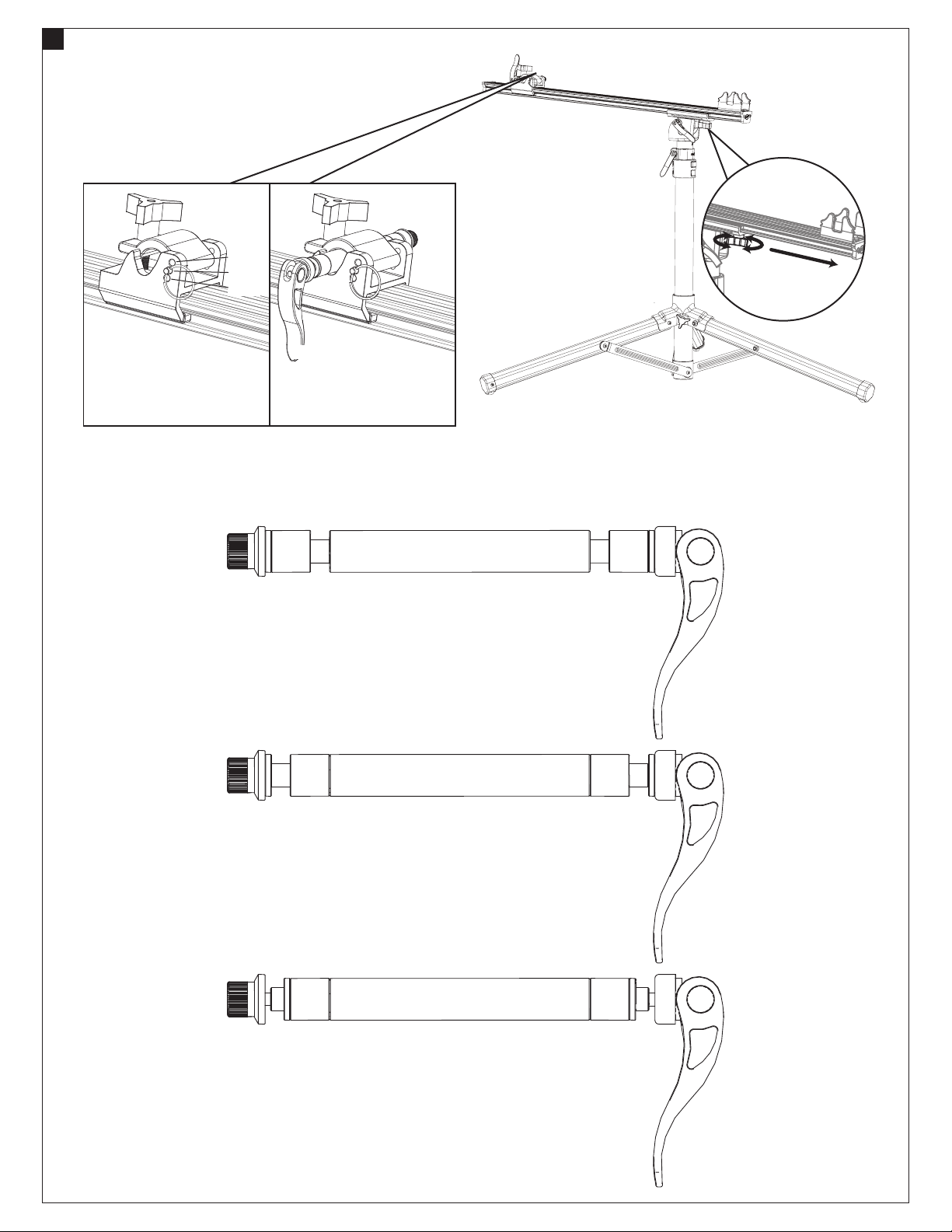

Open Dropouts /Pattes Ouvertes/Offenen Ausfallenden/Punteras Abiertas

12mm

15mm

20mm

Thru Axle

Axe Traversant

Steckachse

Eje Pasante

Quick Release

Détendeur

Schnellschpannhebel

Destensor

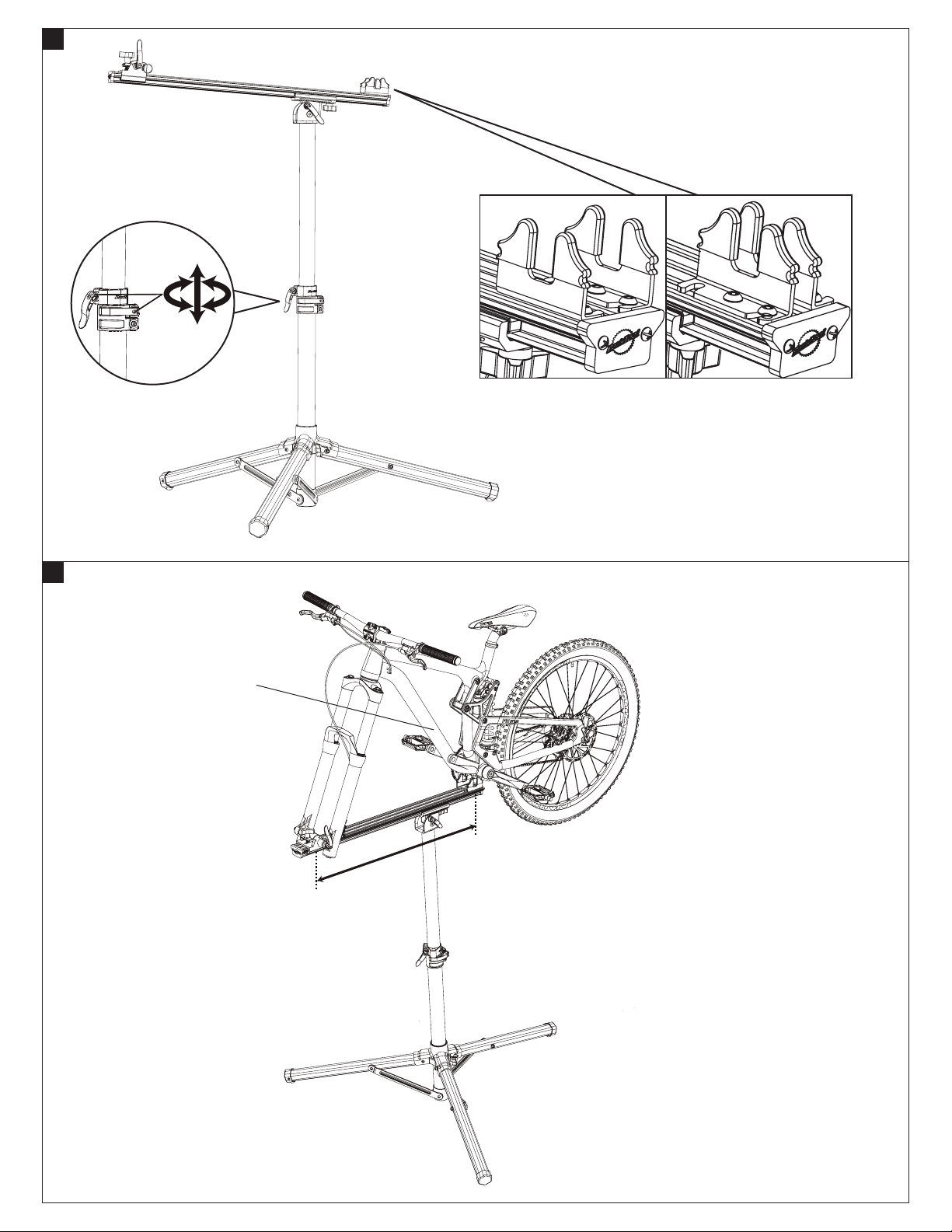

28.5 in. (72.4 cm)

Maximum

Maximal

Máximo

60 lbs. (27.2 kg)

Maximum

Maximal

Máximo

5115 Hadley Ave. N., St. Paul, MN 55128 (USA) www.parktool.com

PARK TOOL CO.

PRS-22.2 PART NUMBERS

PRS-22.2 Parts/Pièces/Teile/Partes

PARK TOOL® and the color BLUE are registered trademarks of ParkTool Co.

9/17

Ref. # Part # Description Qty.

12705 Yoke 1

22701 Yoke Sleeve 1

32700-3 Leg Tube 3

41920L Leg Cap 3

51921-2 Screw 7

61923-4 Screw 6

71926-4 Washer 6

81883-4 Hex Locknut M6x1.0 6

91924-3 Leg Spacer 3

10 2702-3 Leg Strap 3

11 2710 Upright 1

12 2703 Upright End Cap 1

13 1928-2 Button Head Socket Cap Screw M6x1.0x16 3

14 2707.2 Upright Collar 1

15 2708 Upright Extension 1

16 2704 Extension Bearing 1

17 2706 Tube Connecting Nut 1

18 2709 Pivot Bracket 1

19 2718 Flat Head Socket Cap Screw 1

20 2716 Beam Extrusion 1

21 2711 Carriage 1

22 2714 Carriage Axle 1

23 220K Knob 2

24 2725 Beam Pivot Bracket 1

25 2726 Pivot Stop 1

26 1873 Quick Release Assembly 1

27 2712-2 Beam Bearing 2

28 2715-2 Beam End Cap 2

29 2713-2 Bottom Bracket Support 2

30 2717-2 Carriage Bearing 2

31 2722-2 Axle Spacer 2

32 2723-2 Thin Axle Spacer 2

33 2721 Axle Clamp 1

34 2720 Quick Release Pin 1

35 1722A Rear Quick Release 1

36 2108-8 Offset T-Nut 1

37 2730 Flat Head Socket Cap Screw 1/4-20x2.5 1

38 2735-4 Button Head Socket Cap Screw M6x10 4

39 2733 Clamp Threaded Stud 1

40 2734 Carriage T-Nut 1

41 2729 Carriage Knob 1

42 2736 Wave Washer 1

43 1556-4 Washer 1

44 2719-2 Double T-Nut 2

45 2737 Collar Assembly 1

2844
