Panasonic SC-BTT195 Instrucciones de uso
EP
ENGLISH
POLSKIČESKYMAGYAR
Model No./Nr Modelu/Model č./Típusszám
SC-BTT195
VQC8847
Easy Setting Guide
Blu-ray Disc™ Home Theater Sound System
Przewodnik ułatwionego ustawiania
Zestaw kina domowego Blu-ray Disc™
Prvodce Snadným Nastavením
Zvuková aparatura domácího kina Blu-ray Disc™
Gyors ismertető
Blu-ray™ lemez Házi Mozi Hangrendszer
SCBTT195_EP_VQC8847.indb 1 2012/01/12 10:37:40
2
2
1
FRONT
Lch →
Easy Setting Guide

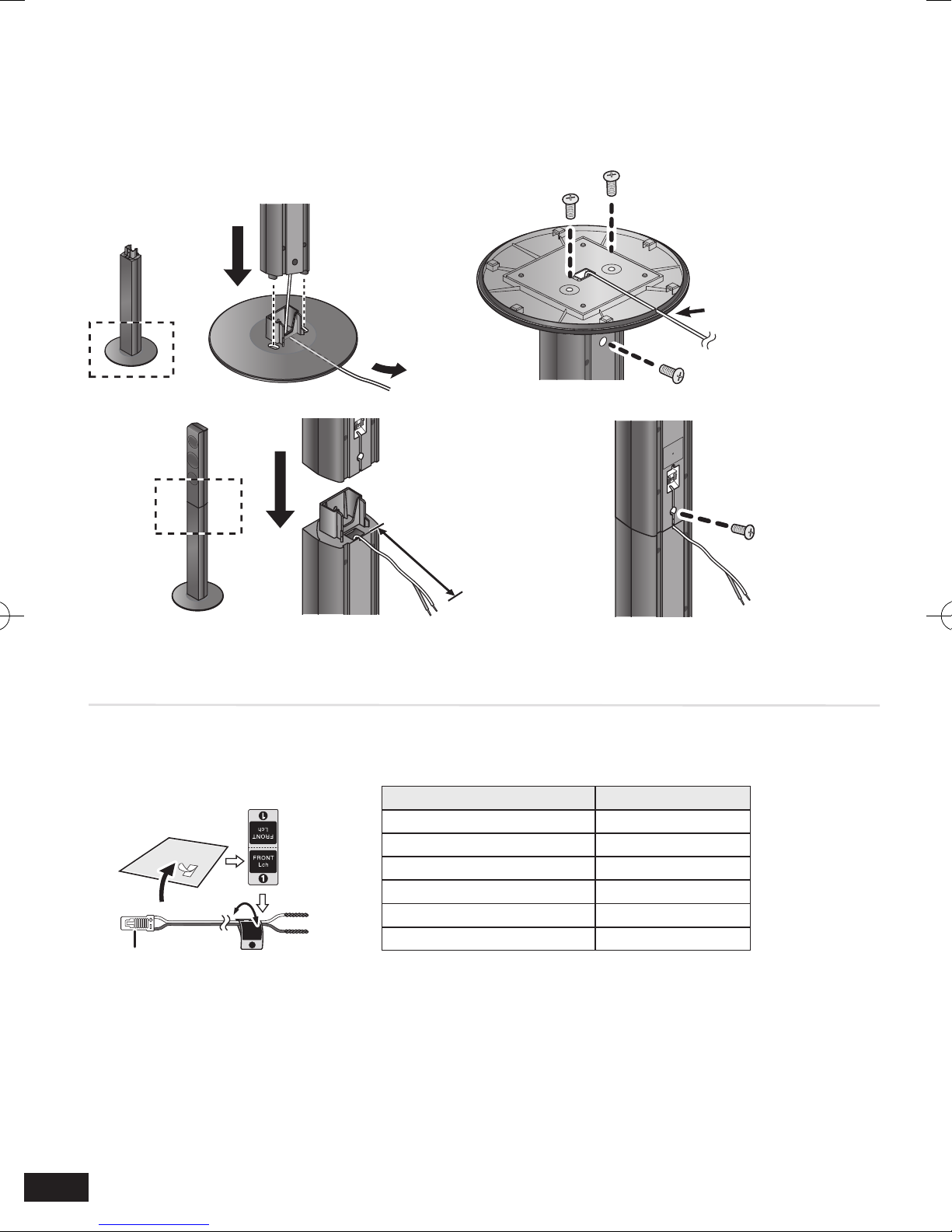

STEP 1: Assembling the front speakers
Back of the base
Leave the space of
about 80 mm.
STEP 2:
Attaching the sticker to the speaker cables
e.g., Front speaker Lch
WHITE Speaker
Speaker cable sticker Connector
FRONT Lch 1WHITE
FRONT Rch 2RED
SURROUND Lch 3BLUE
SURROUND Rch 4GREY
CENTER 5GREEN
SUBWOOFER 6PURPLE
Slide the speaker
cable into the groove.
SCBTT195_EP_VQC8847.indb 2 2012/01/12 10:37:41
3
3
ENGLISH
ITALIANOFRANÇAISESPAÑOL
NEDERLANDS
SVENSKADANSK
SUOMI
120°
60°
FRONTSURROUND
CENTER

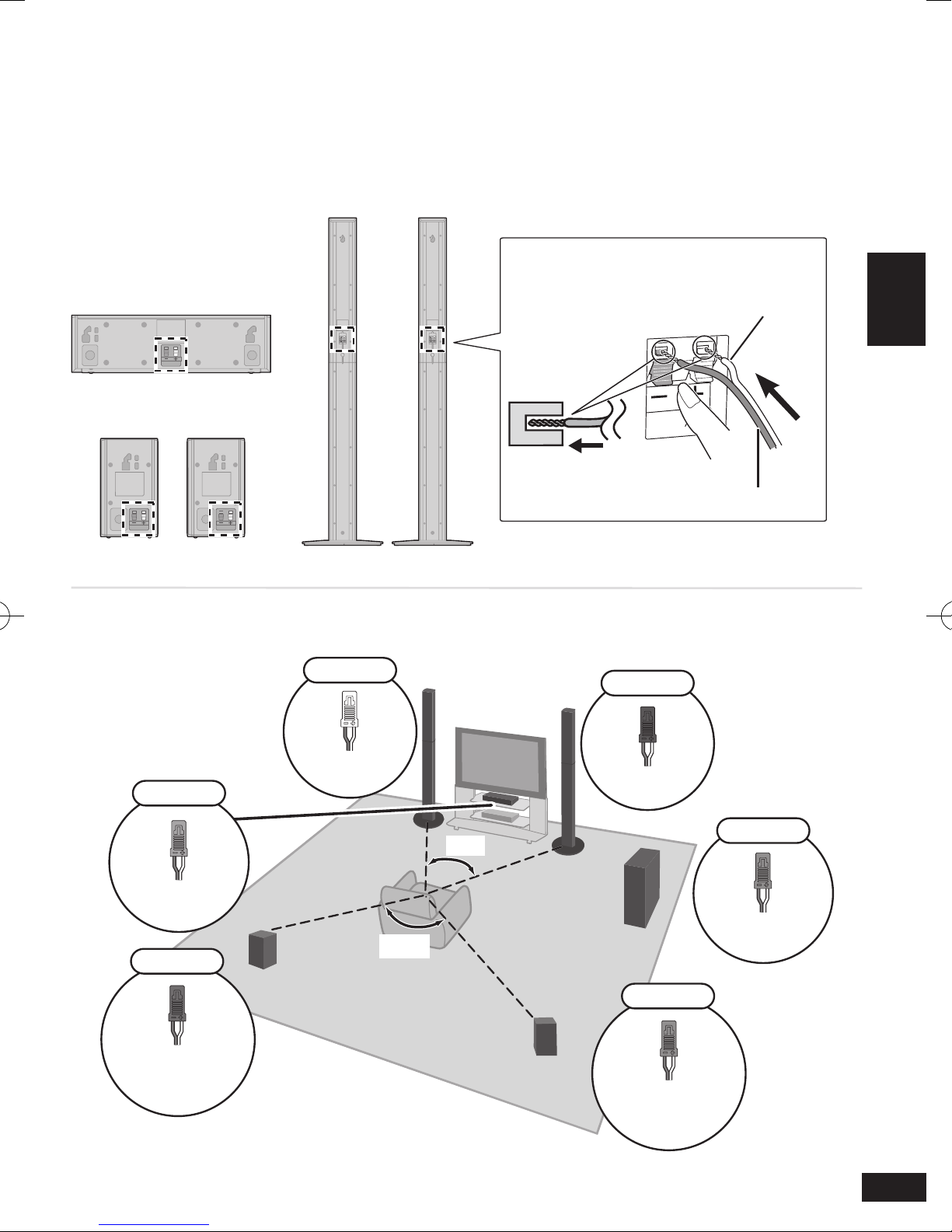

STEP 3: Connecting the speaker cables
Surround speakers have no difference between right and left.
White (i)
Blue line (j)
PUSH!
Insert the wire fully.
STEP 4: Placing the speakers
WHITE RED
GREEN
BLUE
GREY
PURPLE
FRONT Lch
1
CENTER
5
SURROUND Rch
4
SUBWOOFER
6
SURROUND Lch
3
FRONT Rch
2
SCBTT195_EP_VQC8847.indb 3 2012/01/12 10:37:41
4
4
OPTICAL OUT
HDMI
HDMI
1
GREY BLUEPURPLE GREEN RED WHITE

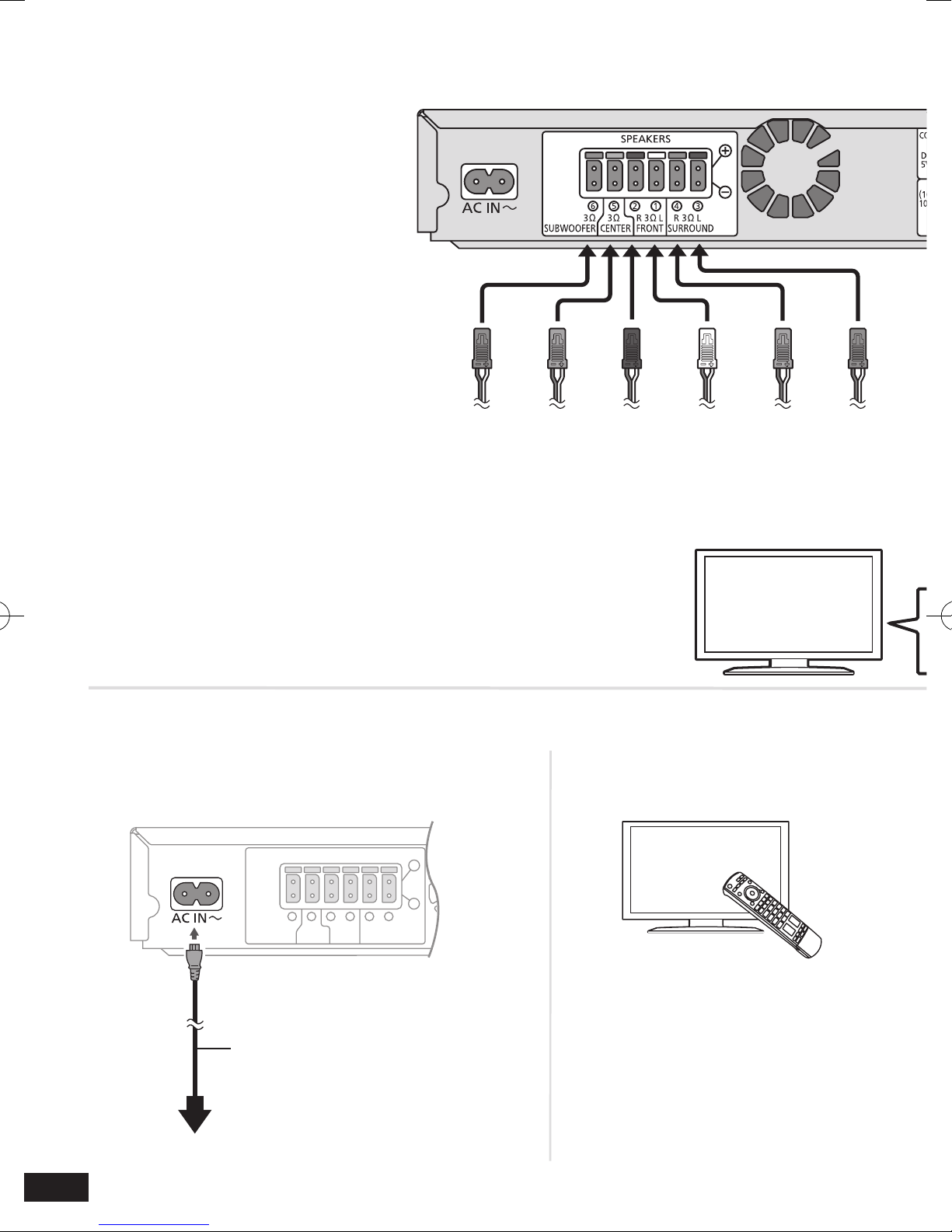

STEP 5: Connecting the cables
STEP 6: Turning on the system
Connect the AC mains lead. 2Turn on the TV.
HDMI cable
(not supplied)
To a household mains socket
AC mains lead (supplied)
Set the video input mode to
HDMI, etc.
Connect the speaker cables to the terminals of the same
colour.
For information on other connection methods and the internet features, refer to the operating instructions.
SCBTT195_EP_VQC8847.indb 4 2012/01/12 10:37:42
5
5
ENGLISH
ITALIANOFRANÇAISESPAÑOL
NEDERLANDS
SVENSKADANSK
SUOMI

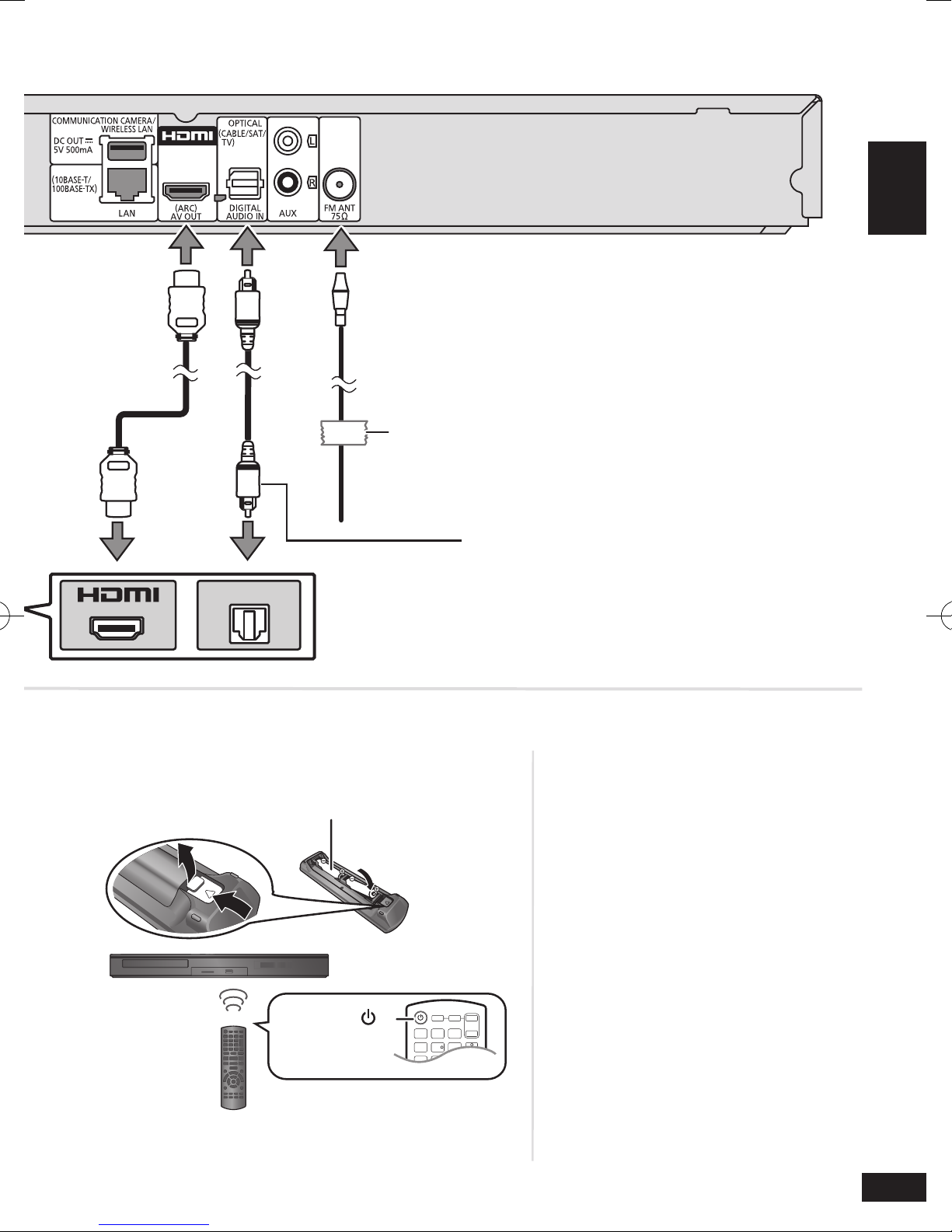

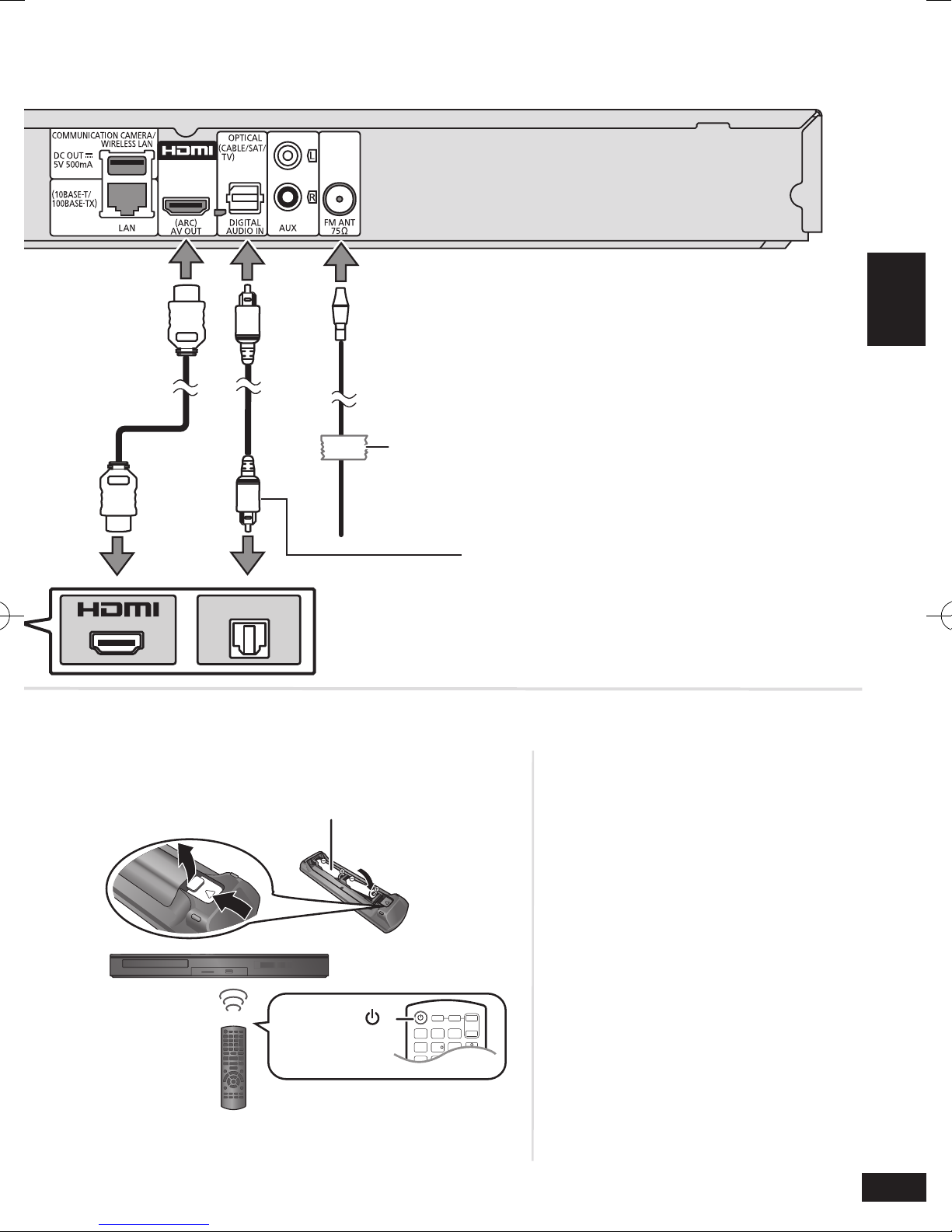

OPTICAL OUT
R6/LR6, AA
4The Easy setting starts.
Follow on-screen instructions.
Not required if the HDMI terminal of the TV is
labelled “HDMI (ARC)”.
Press [ ].
3Turn on the system.
HDMI cable
(not supplied)
Optical digital audio cable (not supplied)
FM indoor antenna (supplied)
Connect the speaker cables to the terminals of the same
colour.
Afx this end of the antenna to a wall or pillar where the
reception is best.
SCBTT195_EP_VQC8847.indb 5 2012/01/12 10:37:42
6
2
1
FRONT
Lch →
Przewodnik ułatwionego
ustawiania

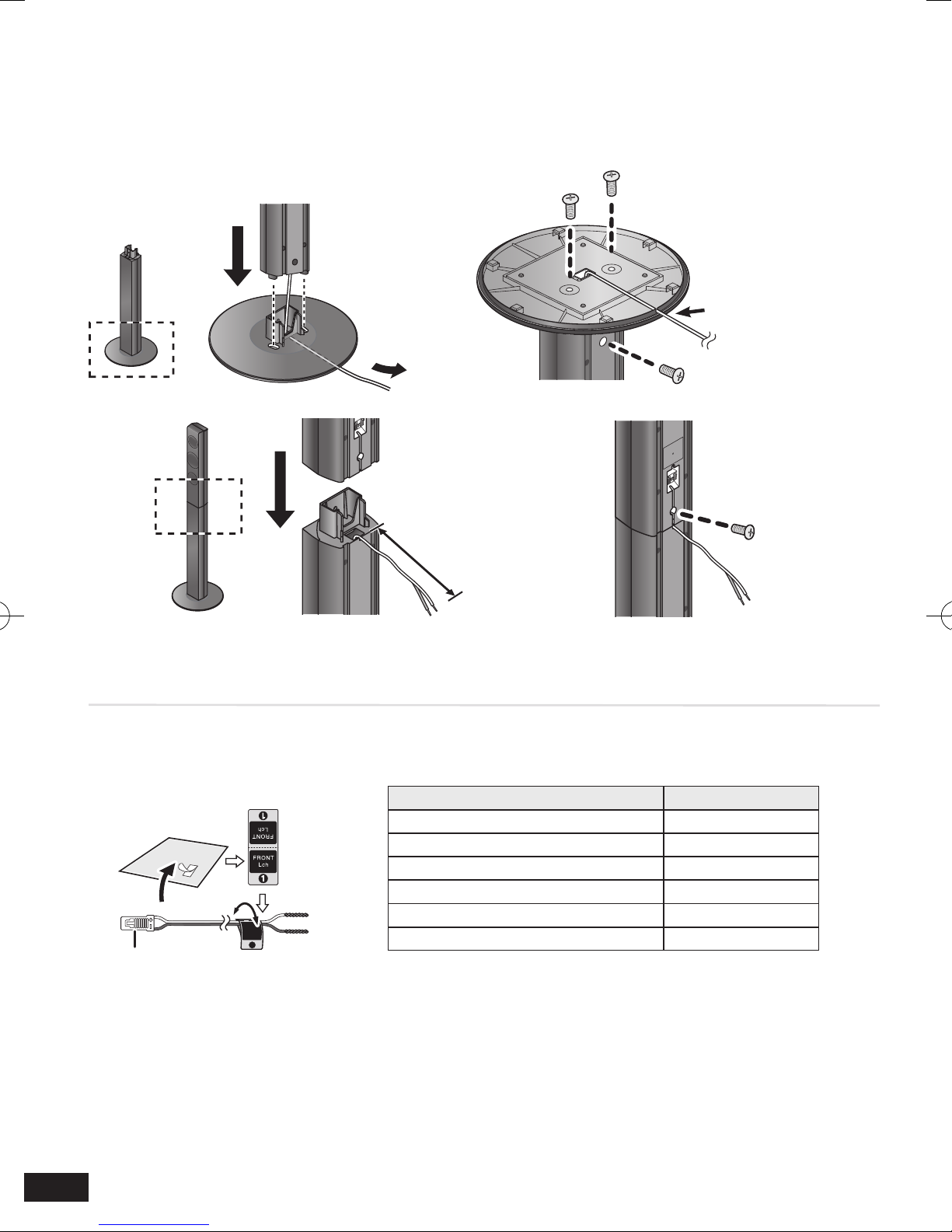

KROK 1: Montaż głośników przednich
Tylna część podstawy
Pozostaw około
80 mm miejsca
KROK 2: Przyczepianie etykiety do kabli
np., Głośnika przedniego Lch
BIAŁY Głośnika
Etykietka na przewód głośnika Złącze
FRONT Lch 1BIAŁY
FRONT Rch 2CZERWONY
SURROUND Lch 3NIEBIESKI
SURROUND Rch 4SZARY
CENTER 5ZIELONY
SUBWOOFER 6FIOLETOWY
Wsuń kabel głośnikowy
w rowek.
SCBTT195_EP_VQC8847.indb 6 2012/01/12 10:37:42
7
3
DEUTSCH
POLSKIFRANÇAISESPAÑOL
NEDERLANDS
SVENSKADANSK
SUOMI
120°
60°
FRONTSURROUND
CENTER
KROK 3: Podłączanie przewodów głośnika
Lewy i prawy głośnik dźwięku przestrzennego nie różnią się od siebie.
Biały (i)
Niebieska linia (j)
Wciśnij
Włóż kabel do końca.
KROK 4: Rozmieść głośniki
BIAŁY
CZERWONY
ZIELONY
NIEBIESKI
SZARY
FIOLETOWY
FRONT Lch
1
CENTER
5
SURROUND Rch
4
SUBWOOFER
6
SURROUND Lch
3
FRONT Rch
2
SCBTT195_EP_VQC8847.indb 7 2012/01/12 10:37:43
8
4
OPTICAL OUT
HDMI
HDMI
1
SZARY NIEBIESKIFIOLETOWY ZIELONY CZERWONY BIAŁY
KROK 5: Podłącz kable
KROK 6: Włącz system
Podłącz przewód sieciowy AC. 2Włącz telewizor.
Kabel HDMI
(brak w zestawie)
Do ściennego gniaza zasilania sieciowego
Przewód zasilania (w zestawie)
Ustaw tryb wejścia wideo
na HDMI itp.
Podłącz kable głośnikowe do złączy w tym samym kolorze.
Informacje na temat innych metod podłączania i funkcji internetowych można znaleźć w instrukcji obsługi.
SCBTT195_EP_VQC8847.indb 8 2012/01/12 10:37:43
9
5
DEUTSCH
POLSKIFRANÇAISESPAÑOL
NEDERLANDS
SVENSKADANSK
SUOMI
OPTICAL OUT
R6/LR6, AA
NIEBIESKI
4Rozpoczyna się procedura
Łatwego ustawienia.
Postępuj według instrukcji na
ekranie.
Wciśnij [ ].
3Włącz system.
Kabel HDMI
(brak w zestawie)
Antena pokojowa FM (w zestawie)
Ten koniec anteny przymocuj do ściany lub słupa w
miejscu, w którym odbiór jest najlepszy.
Nie jest potrzebny, gdy złącze HDMI telewizora
ma oznaczenie “HDMI (ARC)”.
Optyczny kabel cyfrowy audio
(brak w zestawie)
SCBTT195_EP_VQC8847.indb 9 2012/01/12 10:37:43
10
2
1
FRONT
Lch →
Prvodce Snadným Nastavením

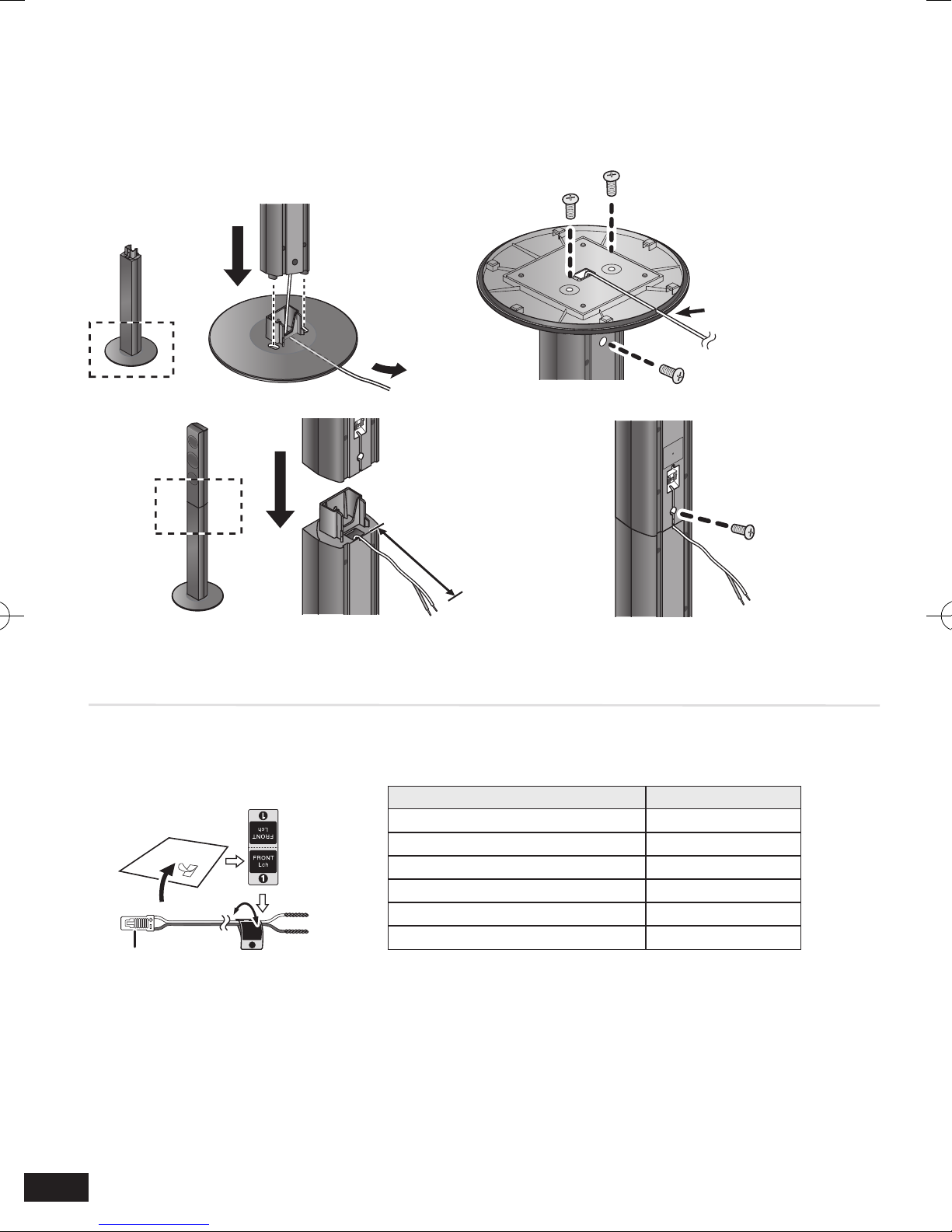

KROK 1: Montáž čelních reproduktorů
Zadní část podstavce
Ponechte prostor
kolem 80 mm
KROK 2: Označení kabelů nálepkami
např., Čelní reproduktory Lch
BÍLÝ Reproduktor
Nálepka na kabel reproduktoru Konektor
FRONT Lch 1BÍLÝ
FRONT Rch 2
ČERVENÝ
SURROUND Lch 3MODRÝ
SURROUND Rch 4ŠEDÝ
CENTER 5ZELENÝ
SUBWOOFER 6FIALOVÝ
Zasuňte kabel
reproduktoru do
drážky.
SCBTT195_EP_VQC8847.indb 10 2012/01/12 10:37:43
