Orbis TUO Manual de usuario

Cronotermostato

Digital

TUO

Manual de uso

User Manual

DIGITAL CHRONOTHERMOSTAT

- 1 -

Manual de uso Cronotermostato OB326800

- 1 -

Manual de uso Cronotermostato OB326800

Español

■Advertencias de seguridad Página 3

■Medidas Página 3

■Descripción del dispositivo Página 4

■Esquema de conexión Página 5

■Instalación Página 6

■Modalidades de funcionamiento Página 7

■Descripción del menú de conﬁguración Página 9

■Menú CLOCK - Ajuste fecha y hora Página 10

■Menú PROG - Ajuste programas Página 12

■Menú SET - Ajuste temperaturas T1, T2, T3 Página 14

■Menú TIMER - Ajuste temporización Página 15

■Menú ADV - Conﬁguración parámetros avanzados Página 16

- modo de funcionamiento Página 16

- tipo de regulación Página 17

- parámetros para el tipo de regulación Página 17

- temperatura antihielo Página 18

- ajuste de la temperatura medida Página 18

- mínima/máxima temperatura conﬁgurable Página 19

- contraseña para el bloqueo de los botones Página 19

- cuentahoras del funcionamiento del sistema Página 20

- retroiluminación de la pantalla Página 20

■Otras funciones del dispositivo Página 21

- visualización de temperatura diaria mínima/máxima Página 21

- visualización de la humedad relativa Página 21

- desbloqueo del teclado Página 21

■Restablecimiento del dispositivo Página 22

■Tipos de regulación Página 23

■Programas de invierno Página 24

■Programas de verano Página 25

■Características técnicas Página 26

■Normas de referencia Página 26

Índice

- 3 -

Manual de uso Cronotermostato OB326800

- 2 -

Manual de uso Cronotermostato OB326800

Español

Cronotermostato de pared alimentado por red eléctrica (230 V~), apto para el control

de instalaciones de calefacción y aire acondicionado.

El dispositivo, a través del relé biestable, actúa sobre el circuito de de la caldera

o bomba de calor (calefacción), o en el circuito de control del aire acondicionado

(acondicionador), con el ﬁn de garantizar la temperatura deseada.

El dispositivo también muestra el valor de la humedad relativa gracias a la sonda

incorporada.

El color de la retroiluminación de la pantalla puede ser elegido por el usuario entre los

48 tonos seleccionables. También puede conﬁgurar la retroiluminación para que varíe

dependiendo de la diferencia entre la temperatura medida y la temperatura detectada.

La retroiluminación siempre se puede apagar si el dispositivo está instalado, por

ejemplo, en dormitorios.

Código Modelo Descripción

OB326800 Tuo Blanco Cronotermostato semanal color blanco

- 3 -

Manual de uso Cronotermostato OB326800

- 2 -

Manual de uso Cronotermostato OB326800

Español

■Durante la instalación y el funcionamiento del dispositivo, es necesario

respetar las siguientes indicaciones:

1) El dispositivo debe ser instalado por personal cualiﬁcado cumpliendo

estrictamente los esquemas de conexión.

2) No alimente ni conecte el dispositivo si presenta daños en cualquiera de sus

partes.

3) Tras la instalación, debe garantizarse que no se pueda acceder a los bornes

de conexión sin utilizar las herramientas oportunas.

4) El dispositivo debe ser instalado y puesto en servicio conforme a la normativa

vigente en materia de instalaciones eléctricas.

5) Antes de acceder a los bornes de conexión veriﬁcar que los conductores no

estén bajo tensión eléctrica.

6) En la instalación eléctrica anterior del cronotermostato se debe instalar un

dispositivo de protección contra las sobrecorrientes.

7) El dispositivo ejerce acciones de tipo 1B y es apto para ambientes con un

grado de contaminación 2 y categoría de sobretensión III (EN 60730-1).

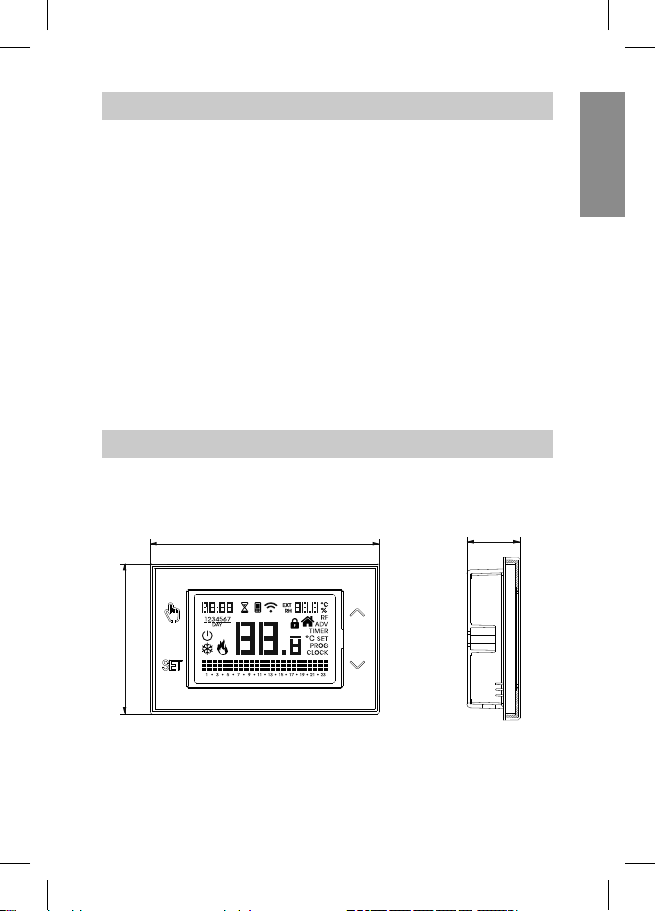

MEDIDAS

ADVERTENCIAS DE SEGURIDAD

130

- 5 -

Manual de uso Cronotermostato OB326800

- 4 -

Manual de uso Cronotermostato OB326800

Español

a Reloj

b Día de la semana

c Funcionamiento apagado

d Carga activa (modo aire acondicionado)

⑤ Carga activa (modo calefacción)

f Temperatura medida

g Programa diario en ejecución subdividido en 24 histogramas,

uno para cada hora del día. A cada hora se asocia una de las 3 temperaturas:

Temperatura T1 Temperatura T2 Temperatura T3

h Funcionamiento temporizado activo

(no utilizado)

(no utilizado)

Humedad relativa medida

Menú de conﬁguración:

RF (no utilizado)

ADV parámetros avanzados del dispositivo

TIMER temporizaciones

SET temperaturas funcionamiento automático T1, T2, T3

PROG programas funcionamiento automático

CLOCK fecha y hora

(no utilizado)

Bloqueo teclado activo

DESCRIPCIÓN DEL DISPOSITIVO

- 5 -

Manual de uso Cronotermostato OB326800

- 4 -

Manual de uso Cronotermostato OB326800

Español

ESQUEMA DE CONEXIÓN

Esquema de conexión para mando

caldera, bombas de calor, etc.

Esquema de conexión para

alimentación de bombas de

circulación, electroválvulas, etc.

a 230V~

- 7 -

Manual de uso Cronotermostato OB326800

- 6 -

Manual de uso Cronotermostato OB326800

Español

INSTALACIÓN

click

El dispositivo se puede instalar en la pared o cubierto por la caja de mecanismos de

3 módulos (tipo 503).

Recomendamos posicionar a una altura de 1,5 metros del suelo, en una zona que

respete en la medida de lo posible las condiciones medias de temperatura de todo el

ambiente.

Evite la instalación cerca de puertas o ventanas, en nichos, detrás de puertas y

cortinas o en posiciones con exceso o total falta de aireación, para evitar que la lectura

de la temperatura medida por la sonda sea errónea de alguna manera.

Instalación del dispositivo

- 7 -

Manual de uso Cronotermostato OB326800

- 6 -

Manual de uso Cronotermostato OB326800

Español

El dispositivo puede funcionar según las 3 siguientes modalidades:

Modo automático

Permite utilizar el dispositivo

como un cronotermostato

y la regulación de la temperatura

se efectúa el "perﬁl" del

programa deﬁnido.

El perﬁl del programa asigna a cada hora

del día una de las 3 temperaturas T1, T2 o T3.

Es posible asignar un programa diferente a cada día de la semana.

En el ejemplo, el dispositivo regula la temperatura en función del valor de:

T2 de 00:00 a 6:00 y de 8:00 a 17:00

T3 de 6:00 a 8:00 y de 17:00 a 21:00

T1 de 21:00 a 24:00

Los valores de las temperaturas T1, T2 y T3 pueden ser establecidos por el usuario.

Modo manual

Permite utilizar el dispositivo como

un termostato y la regulación se efectúa

según la temperatura Tm.

Modo apagado

Es adecuada cuando se prevén largos períodos de ausencia.

En este modo, el dispositivo no hace ningún

ajuste, sin embargo, si funciona en calefacción, mantiene

una temperatura mínima (temperatura antihielo) para evitar

una posible congelación del sistema.

MODOS DE FUNCIONAMIENTO

perfil

programa

- 9 -

Manual de uso Cronotermostato OB326800

- 8 -

Manual de uso Cronotermostato OB326800

Español

Para pasar del funcionamiento automático al manual

Funcionamiento

manual

Configuración

de TM

Funcionamiento

automático

Funcionamiento

manual

Funcionamiento

automático

Configuración

de TM

Funcionamiento

automático

Funcionamiento

apagado

Para pasar del funcionamiento manual al automático

Para pasar del funcionamiento automático (o manual) al apagado y viceversa

Funcionamiento

manual

Configuración

de TM

Funcionamiento

automático

Funcionamiento

manual

Funcionamiento

automático

Configuración

de TM

Funcionamiento

automático

Funcionamiento

apagado

Funcionamiento

manual

Configuración

de TM

Funcionamiento

automático

Funcionamiento

manual

Funcionamiento

automático

Configuración

de TM

Funcionamiento

automático

Funcionamiento

apagado
