Optimus SMM8-SB Manual de usuario
GESTOR MENSAJES
PREGRABADOS
SCHEDULER MESSAGE
MODULE
SMM8-SB
Manual de instalación y funcionamiento v1.0
Installation and operating instructions v1.0
SMM8-SB GESTOR MENSAJES PREGRABADOS
SMM-8SB_Manual_ESP_v1.0 Página 1 de 32
INSTRUCCIONESDESEGURIDAD:
IMPORTANTE:
Leaatentamentelasinstruccionesdeseguridad.
Guardeestemanualparafuturasconsultas.
Desenchufe el equipo durante las tormentas eléctricas y cuando no se vaya a usar durante un largo
períododetiempo.
Usesiemprecablesyapreparadosparaevitarriesgosdedescargaseléctricasofuego.Encasodetener
dudas,consulteconuninstaladorcualificado.
Nouseelaparatoenlugareshúmedosocercadelíquidos.Noinstaleelaparatocercadefuentesde
calor.Nobloqueelosorificiosdeventilación.
Cuandoseanecesario,retireelpolvoconunpañoseco.Nousedisolventescomoelalcohol.Mantenga
elaparatolimpioysinpolvo.
Serequierepersonalcualificadopararealizartodaslasoperacionesdemantenimiento.
Nota:Lainformaciónproporcionadaporestemanualnoincluyedetalles de diseño, producción o
variaciones en el equipo. Tampoco incluye posibles situaciones de riesgo durante la instalación,
funcionamiento o mantenimiento. Si usted necesita asistencia especial más allá del manual, por favor
contacteconnuestroserviciotécnico.
SMM8-SB GESTOR MENSAJES PREGRABADOS
SMM-8SB_Manual_ESP_v1.0 Página 2 de 32
ÍNDICE
1.INFORMACIÓNGENERAL..........................................................................................................3
2.FUNCIONAMIENTO...................................................................................................................4
2.1 PANELFRONTAL...............................................................................................................................4
2.2 PANELPOSTERIOR............................................................................................................................5
3.EJEMPLODESISTEMA...............................................................................................................6
4.ACCESOALSERVIDORWEB.......................................................................................................7
5.CONFIGURACIÓN......................................................................................................................8
5.1 SISTEMA...........................................................................................................................................8
5.2 USUARIO/IDIOMA........................................................................................................................10
5.3 FECHAYHORA................................................................................................................................11
5.4 CARGARMENSAJES........................................................................................................................14
5.5 FESTIVOS........................................................................................................................................16
5.6 REGISTRODEEVENTOS..................................................................................................................17
6.TEST.........................................................................................................................................18
6.1 ENVIARMENSAJES.........................................................................................................................18
6.2 MANTENIMIENTO..........................................................................................................................19
6.3 MONITORIZACIÓN..........................................................................................................................20
7.CONTACTOSDEENTRADA.......................................................................................................21
8.PROGRAMACIONESHORARIAS...............................................................................................24
9.REINICIAR................................................................................................................................27
10.FUNCIONESESPECIALES..........................................................................................................28
10.1 DIRECCIÓNIPPORDEFECTO..........................................................................................................28
10.2 USUARIOYCONTRASEÑAPORDEFECTO.......................................................................................29
10.3 REESTABLECERCONFIGURACIÓNDEFÁBRICA..............................................................................30
11.CARACTERÍSTICASTÉCNICAS...................................................................................................31
12.CERTIFICADODEGARANTÍA....................................................................................................32
SMM8-SB GESTOR MENSAJES PREGRABADOS
SMM-8SB_Manual_ESP_v1.0 Página 3 de 32
1. INFORMACIÓNGENERAL
Módulodiseñadoparaenviarhasta100mensajesdeaudio(MP3,WAVuOGG)alsistemademegafonía,con
programaciónhorariaycontroldehasta8zonas.Funcionamientoautónomo,solorequieredeunordenador
parasuconfiguración.Mensajescompuestospor1,2o3archivosdeaudiodiferentes.Programaciónhoraria
coninicio,fin,horadereproducción,frecuencia,repetición,díasfestivos...Salidadeaudioconcontactode
prioridad por relé y salidas de colector abierto para gobierno de 8 zonas. Contactos de entrada para
activación remota de hasta 9 mensajes prioritarios. Programación desde ordenador mediante conexión
EthernetyservidorWebintegrado.
Características:
Gestióndehasta100programacioneshorariasparaenvíodemensajespregrabados.
Contactosdeentrada(9)paraactivaciónremotademensajes,conprioridadseleccionable,siempre
superioralasprogramacioneshorarias.
Contacto9configurablecomoACK.
Controldehasta8zonasmediantesalidasdecolectorabierto.
Programación horaria avanzada, con inicio, fin, hora de reproducción, frecuencia, repetición y
excepciones(díasfestivos).
ProgramacióndesdeordenadormedianteconexiónEthernetyservidorWebintegrado.
Seguridadmediantecontraseña.
Cadamensajepuedecombinarhasta3archivosdeaudiodiferentes.
Envíodeaudioporstreaming(multicast)conlosdispositivoscompatibles.
Entradadeaudioa0dBparalaemisióndemúsicalocaloporstreaming(multicast).
Salidadeaudio(0/‐60dB)conrelédeprioridadycontroldevolumenfrontal.
RTC(RealTimeClock)incorporado.
Funcionamientoautónomo.
Disponedeaccesoriosparaelmontajeenarmariosrackde19”,montajeencarrilDINo montaje
mural(noincluidos).Véaselapágina31.
SMM8-SB GESTOR MENSAJES PREGRABADOS
SMM-8SB_Manual_ESP_v1.0 Página 4 de 32
2. FUNCIONAMIENTO
2.1 PANELFRONTAL
Imagen1.Panelfrontaldelmódulo.
(1) Indicadorluminoso‘READY’.
Se ilumina fijo cuando el equipo ha arrancado correctamente y está preparado para reproducir
mensajesyparpadeandoenmodofunciónespecial(verapartado10).
(2) Indicadorluminoso‘MSG’.
Seiluminacuandoseestáreproduciendounmensaje.
(3) Indicadorluminoso‘MUSICON’.
Seiluminacuandolaentradademúsicaestáactivada.
(4) Indicadorluminoso‘AUDIOOUT’.
Se ilumina haciendo la función de Vu‐meter para indicar la intensidad de la señal de audio de
salida.
(5) Potenciómetro‘VOL.OUT’.
Ajustaelniveldeaudiodesalida.
(6) Potenciómetro‘VOL.BGM’.
Ajustaelniveldeaudiodelaentradademúsica.
(7) Indicadorluminoso‘ON’.
SeiluminacuandoelequiporecibealimentaciónyelinterruptorPOWERestáenposiciónON.
(8) Interruptor‘POWER’.
Enciendeyapagaelequipo.
SMM8-SB GESTOR MENSAJES PREGRABADOS
SMM-8SB_Manual_ESP_v1.0 Página 5 de 32
2.2 PANELPOSTERIOR

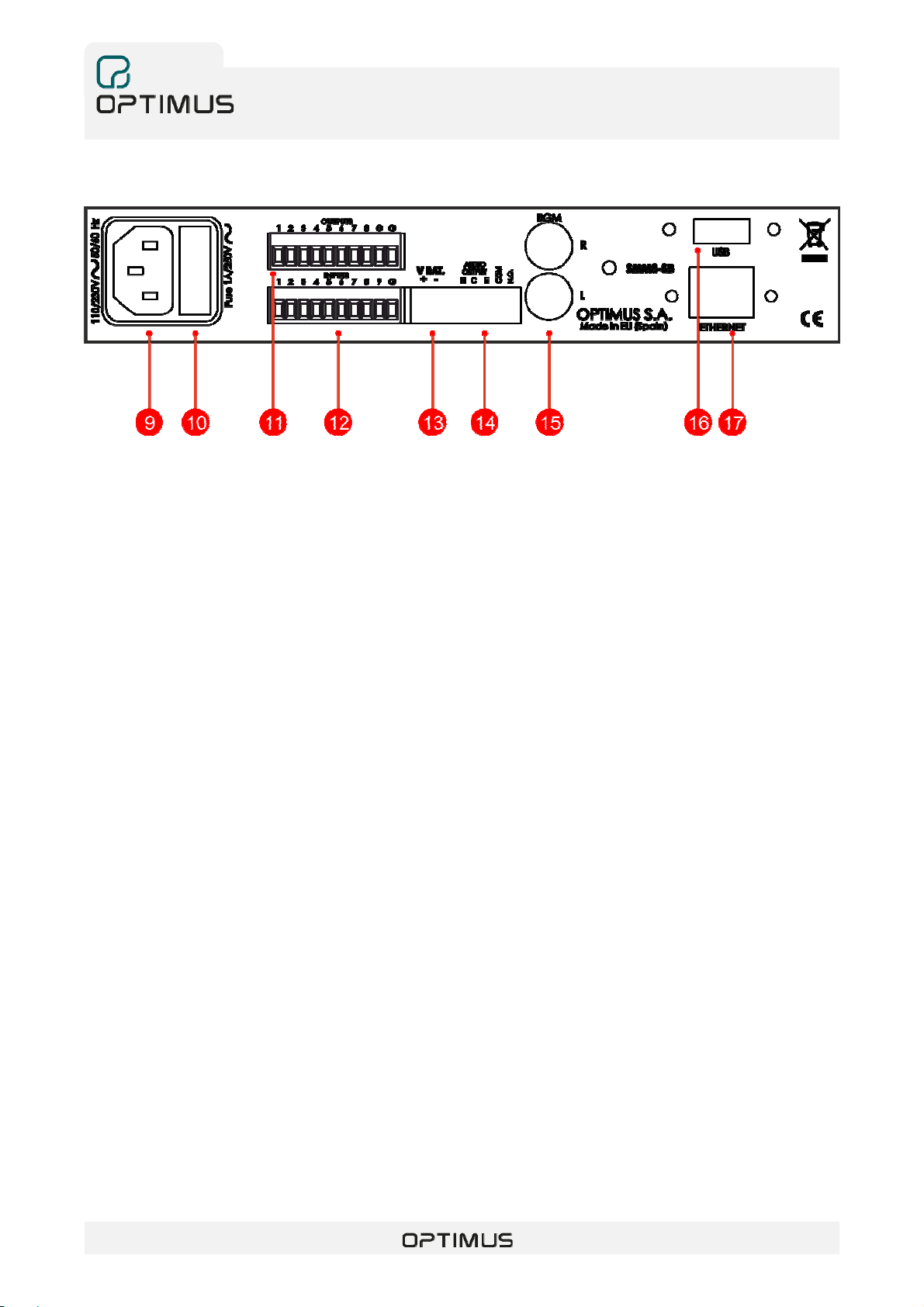

Imagen2.Panelposteriordelmódulo.
(9) Tomadered.
Dispone de una base macho para la alimentación, CEE22, que permite conectarlo a la red
medianteelcablesuministrado.
Eldiseñodelafuentedealimentaciónaseguraelusocondiferentestensionesyfrecuencias de
red,desde115hasta230Vcaydesde50hasta60Hz.
(10) Fusibledered.
Seencuentrasituadoenelcajetínlateraldelabasedealimentación.Incluyeunrecambioenel
mismocajetín.Elfusibleesde1A/250V.
(11) Regletadecontactosdesalida‘OUTPUTS’.
8contactosdesalidatipocolectorabiertoreferenciadosamasa.
LaactivacióndeloscontactosesconfigurablemedianteelservidorWebdelequipo.
(12) Regletadecontactosdeentrada‘INPUTS’.
9contactosdeentradadetiposeco.Laactivacióndeloscontactospuedeserporpulsoonivel.La
funcióndeloscontactosesconfigurablemedianteelservidorWebdelequipo.
(13) Entradadealimentaciónde24Vcc.
Cuandorequieredealimentaciónporbateríade24Vcc.
(14) Regletasalidadeaudio‘AUDIOOUTPUT’.
Salida de audio balanceada por transformador. Incorpora un contactoderelénormalmente
abiertoqueseactivasiemprequeelequiporeproduceunmensajedeaudio.
(15) EntradademúsicaRCA.
Entradadeaudiomusicala0dB.Prioridadmínima.
(16) Conector‘USB’.
PermitelaconexióndeunamemoriaUSBparahacerunacopiadeseguridaddelosmensajesde
audiointernosdelequipo.
(17) Conector‘ETHERNET’
Permite la conexión a un switch o un router para poder acceder al equipo por servidor Web y
configurarlasfuncionalidades.
SMM8-SB GESTOR MENSAJES PREGRABADOS
SMM-8SB_Manual_ESP_v1.0 Página 6 de 32
3. EJEMPLODESISTEMA
Imagen3.Ejemploparaunsistemademegafoníaymulticast.
SMM8-SB GESTOR MENSAJES PREGRABADOS
SMM-8SB_Manual_ESP_v1.0 Página 7 de 32
4. ACCESOALSERVIDORWEB
ParaaccederalservidorWebsedebeescribirlaIPdelequipoenlabarradedireccionesdelnavegadorWeb.
LaIPpordefectoes192.168.1.234.Funcionacorrectamenteenlossiguientesnavegadores:MozillaFirefoxy
GoogleChrome(ocualquierotrocompatibleconHTML5,noescompatibleconInternetExplorer).
ParapoderaccederalservidorWebesindispensablequeelPCtengaaccesoaestaIP,yaseaporqueestéen
elmismorangodeIPoporquelaredestéconfiguradaatalefecto.
UnavezseaccedaalservidorWebsemostrarálapáginaderegistrodelequipo.
Elusuarioycontraseñaparaaccederalequipopordefectoes“admin”,“admin”.
Imagen4.Páginadeacceso
Unavezaceptadosemostrarálapáginadeiniciodelequipoy,alaizquierda,elmenúdenavegación.
Imagen5.Páginadeinicioymenúdenavegación
SMM8-SB GESTOR MENSAJES PREGRABADOS
SMM-8SB_Manual_ESP_v1.0 Página 8 de 32
5. CONFIGURACIÓN
5.1 SISTEMA
SedebeseleccionarentreIPestáticaodinámicay,enelcasodeestática,sedebeasignarunaIP,máscarade
redypuertadeenlace.LaopciónIPdinámicasoloesválidaparainstalacionesconunswitchorouterconla
funciónDHCPhabilitada.LaIPestáticapordefectoesla192.168.1.234.
EnelcasodeinstalarvariosequiposenunamismaredsedebeasignarunHostNamediferenteacadauno
delosequiposparaevitarconflictosdered.
Imagen6.Ajustederedynombredelequipo(IPestática)
SMM8-SB GESTOR MENSAJES PREGRABADOS
SMM-8SB_Manual_ESP_v1.0 Página 9 de 32
Imagen7.Ajustederedynombredelequipo(IPdinámica)
SiseactivalacasillaMulticast,elequipopodráenviarlosmensajespregrabadosalasdireccionesasignadas,
enfuncióndeloscanalesactivadosen‘Programaciónhoraria’(verapartado8)oen‘Contactosdeentrada’
(verapartado 0).Esposiblepersonalizar lasdirecciones,puertosovolúmenesdecadauno deloscanales
Multicastporseparado.
Si se activa ‘Emitir siempre por la salida de audio’, el equipoemitirálamúsicadeentradaporlasalida
analógica.Siseactiva‘EmitirsiempreaudioporMulticast’loharáporladirecciónMulticastdeterminada.Es
posiblepersonalizarlasdirección,puertoovolumendelcanaldemúsicaMulticast.
Si se activa la casilla ‘Activar integración MXD‐88’, el equipo se integrará con la matriz Optimus MXD‐88,
permitiendoelenvíodemensajespregrabadosacualquiercombinacióndezonasdelamatriz,conprioridad
sobrelasotrasentradasdeaudio.Debemarcarselaopción“PupitremicrofónicoPMX”siexisteunoenla
instalación.
