Omnitronic GNOME-202 Manual de usuario

www.omnitronic.de 2

GNOME-202 MINI-MIXER

• 2-Kanal-DJ-Mixer im Miniaturformat

• Extrem leicht und kompakt

• 2 Stereokanäle mit Gain-Regler und 2- and-EQ, Anschluss über

Cinchbuchsen

• Regelbarer Mikrofoneingang über 6,3-mm-Klinke

• Regelbarer Kopfhörerausgang über 6,3-mm-Klinke

• Regelbarer Masterausgang und Record-Ausgang über Cinchbuchsen

• Crossfader

• Eloxiertes Metallgehäuse

• Spannungsversorgung über mitgeliefertes Netzteil

• Erhältlich in verschiedenen Farben

...............................................................................................................................................

EINFÜHRUNG

Wir freuen uns, dass Sie sich für ein Produkt von OMNITRONIC entschieden

haben. Wenn Sie

nachfolgende Hinweise beachten, sind wir sicher, dass Sie

lange Zeit Freude an Ihrem Kauf haben werden.

Alle Personen, die mit der Aufstellung, Inbetriebnahme, edienung, Wartung

und Instandhaltung dieses Gerätes zu tun haben, müssen

- entsprechend qualifiziert sein

- diese edienungsanleitung genau beachten

- die edienungsanleitung als Teil des Produkts betrachten

- die edienungsanleitung während der Lebensdauer des Produkts behalten

- die edienungsanleitung an jeden nachfolgenden esitzer oder enutzer

- des Produkts weitergeben

- sich die letzte Version der Anleitung im Internet herunter laden

Lesen Sie vor der ersten Inbetriebnahme zur eigenen

Sicherheit diese Bedienungsanleitung sorgfältig.

ACHTU G!

Gerät vor Feuchtigkeit und ässe schützen!

Diese Bedienungsanleitung gilt für die Artikel: 10006880,

10006881, 10006882, 10006883, 10006884. Die neueste Version

finden Sie online: www.omnitronic.de

www.omnitronic.de 3

SICHERHEITSHINWEISE

Bei Schäden, die durch ichtbeachtung der Anleitung verursacht

werden, erlischt der Garantieanspruch. Für daraus resultierende

Folgeschäden übernimmt der Hersteller keine Haftung.

Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand

verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen etrieb

sicherzustellen, muss der Anwender die Sicherheitshinweise und die

Warnvermerke unbedingt beachten, die in dieser edienungsanleitung

enthalten sind.

itte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher

Transportschaden vorliegt. Sollten Sie Schäden am Netzteil oder am

Gehäuse entdecken, nehmen Sie das Gerät nicht in etrieb und setzen sich

bitte mit Ihrem Fachhändler in Verbindung.

Der Aufbau des Geräts entspricht der Schutzklasse III. Das Gerät darf nur mit

einem passenden Netzteil betrieben werden. Den Netzstecker immer als

letztes einstecken. Der Netzstecker muss dabei gewaltfrei eingesetzt werden.

Achten Sie auf einen festen Sitz des Netzsteckers.

Das Gerät darf nicht in etrieb genommen werden, nachdem es von einem

kalten in einen warmen Raum gebracht wurde. Das dabei entstehende

Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das

Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat!

Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf

keinen Fall Alkohol oder irgendwelche Lösungsmittel verwenden! Vorher

vom Netz trennen.

Im Geräteinneren befinden sich keine zu wartenden Teile. Sollten Sie noch

weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur

Verfügung.

ACHTU G!

Seien Sie besonders vorsichtig beim Umgang mit gefährlicher

Netzspannung. ei dieser Spannung können Sie einen

lebensgefährlichen elektrischen Schlag erhalten!

www.omnitronic.de 4

BESTIMMUNGSGEM SSE VERWENDUNG

Die kompakten DJ-Mixer der GNOME-Serie verfügen über zwei Stereo-

Eingangskanäle mit 2- and-EQ und Gain-Regler sowie einen regelbaren DJ-

Mikrofon- und Kopfhöreranschluss.

Das Gerät benötigt eine etriebsspannung von 12 V Gleichspannung, die von

dem mitgelieferten Netzteil zur Verfügung gestellt wird. Das Gerät wurde

ausschließlich zur Verwendung in Innenräumen konzipiert. Die

Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten Sie

das System von direkter Sonneneinstrahlung (auch beim Transport in

geschlossenen Wägen) und Heizkörpern fern. Die maximale relative

Luftfeuchte beträgt 100 % bei einer Umgebungstemperatur von 25° C. Dieses

System darf nur in einer Höhenlage zwischen -20 und 2000 m über NN

betrieben werden.

Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der

Installation oder Inbetriebnahme des Systems. Vergewissern Sie sich, dass

keine Kabel frei herumliegen. Sie gefährden Ihre eigene und die Sicherheit

Dritter!

eachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus

Sicherheitsgründen verboten sind. Wird das Gerät anders verwendet als in

dieser edienungsanleitung beschrieben, kann dies zu Schäden am Produkt

führen und der Garantieanspruch erlischt. Außerdem ist jede andere

Verwendung mit Gefahren, wie z. . Kurzschluss, rand, elektrischem

Schlag, etc. verbunden.

www.omnitronic.de 5

BEDIENELEMENTE UND ANSCHLÜSSE

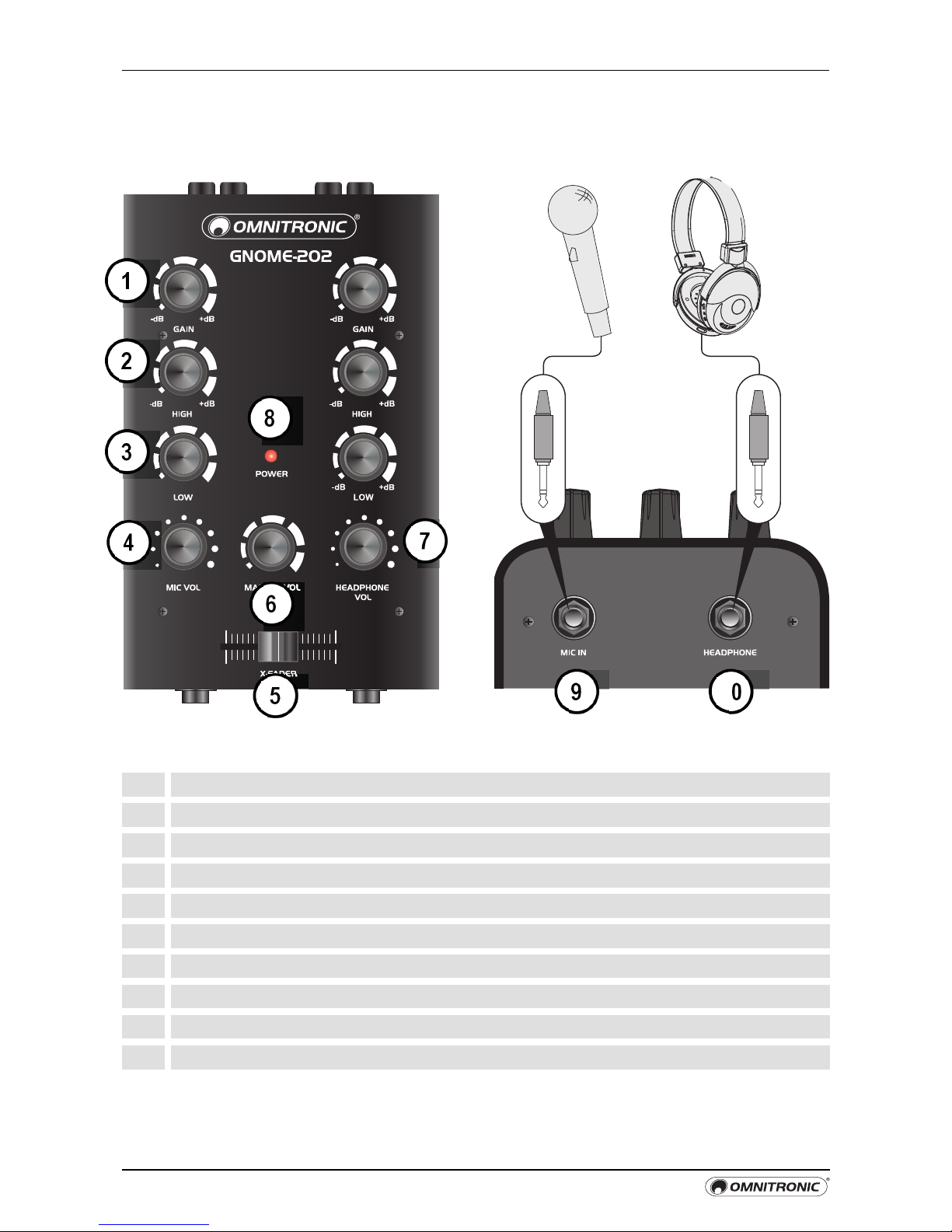

1 Regler für die Eingangsverstärkung

2 Klangregler für die Höhen

3 Klangregler für die ässe

4 Lautstärkeregler für das DJ-Mikrofon

5 Crossfader zum Überblenden zwischen Kanal 1 und 2

6 Lautstärkeregler für den Masterausgang

7 Lautstärkeregler für den Kopfhörer

8 etriebsanzeige

9 6,3-mm-Klinkenbuchse für den Anschluss eines dynam. Mikrofons

6,3-mm-Klinkenbuchse zum Anschluss eines Stereo-Kopfhörers

www.omnitronic.de 6

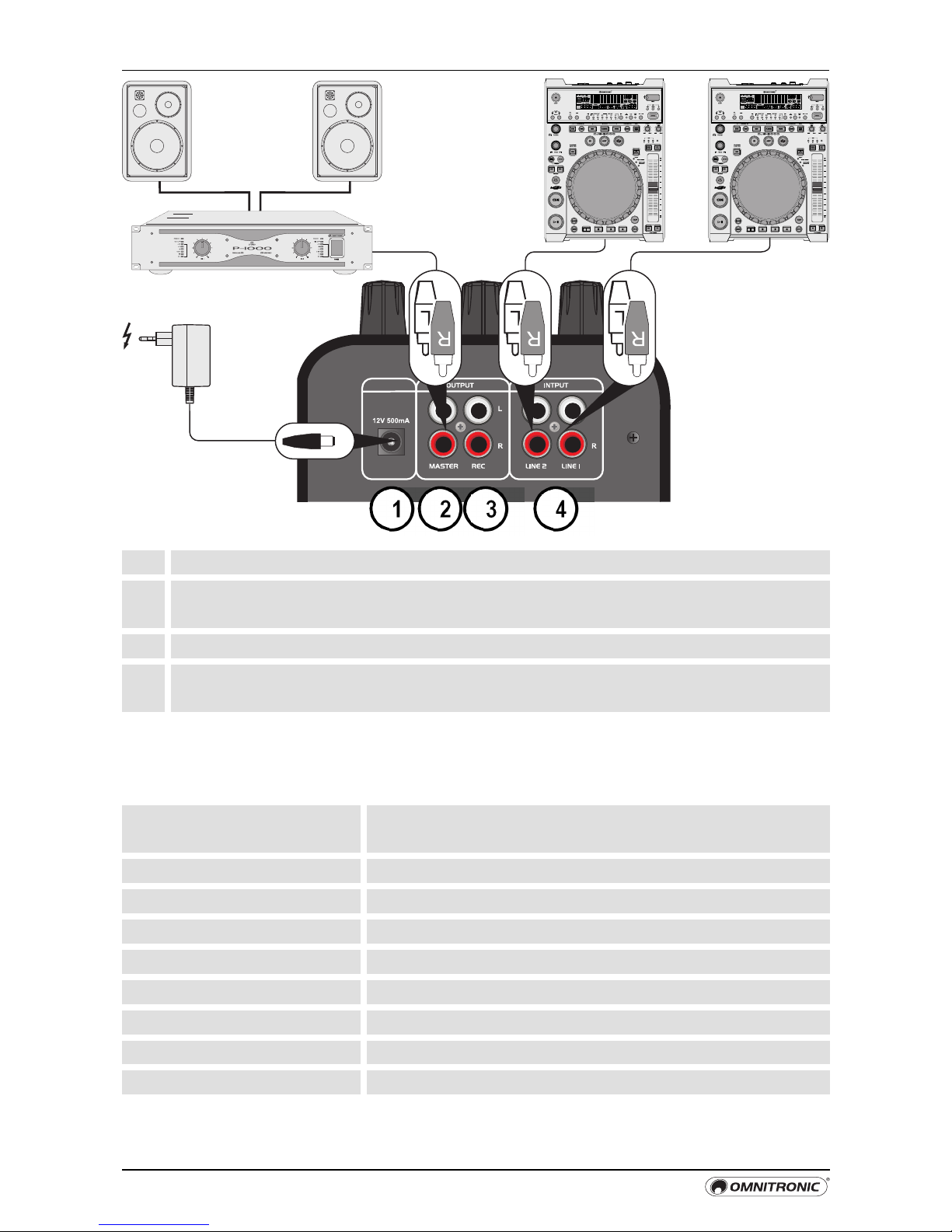

Anschluss für das beiliegende Netzteil

Stereo-Ausgang (Cinch) zum Anschluss an Verstärker bzw. anderer

Geräte mit Line-Pegel-Eingang

Stereo-Ausgang (Cinch) zum Anschluss eines Aufnahmegeräts

Stereo-Eingänge (Cinch) für Kanal 1 und 2 zum Anschluss von

Geräten mit Line-Pegel (z. . CD-Player)

...............................................................................................................................................

TECHNISCHE DATEN

Spannungsversorgung: 12 V DC, 500 mA

über mitgeliefertes Netzteil an 230 V AC, 50 Hz

Gesamtanschlusswert: 6 W

Line-Eingang: 2 x Stereo-Cinch

Mikrofoneingang: 6,3-mm-Klinke, unsym.

Master-/Rec-Ausgang: 2 x Stereo-Cinch

Kopfhörerausgang: 6,3-mm-Stereoklinke (min. 32 Ω)

Frequenzbereich: 20-20000 Hz

Maße (Lx xH): 165 x 100 x 60 mm

Gewicht: 500 g

www.omnitronic.de 7

GNOME-202 MINI MIXER

• 2-channel DJ mixer in miniature design

• Super portable and lightweight

• 2 stereo channels with gain control and 2-band EQ, RCA connectors

• Adjustable microphone input via 6.3 mm jack

• Adjustable headphones output via 6.3 mm jack

• Adjustable master output and record output via RCA connectors

• Crossfader

• Anodized metal housing

• Operation via supplied power unit

• Various colors available

...............................................................................................................................................

INTRODUCTION

Thank you for having chosen an OMNITRONIC product. If you follow the

instructions given in this manual, we are sure that you will enjoy this device

for a long period of time. Please keep this manual for further needs.

Every person involved with the installation, operation and maintenance of this

device has to

- be qualified

- follow the instructions of this manual

- consider this manual to be part of the total product

- keep this manual for the entire service life of the product

- pass this manual on to every further owner or user of the product

- download the latest version of the user manual from the Internet

For your own safety, please read this user manual carefully

before you initially start-up.

CAUTIO !

Keep this device away from rain and moisture!

This user manual is valid for the articles: 13072210, 13072211,

13072212. You can find the latest update online:

www.omnitronic.de

www.omnitronic.de 8

SAFETY INSTRUCTIONS

Damages caused by the disregard of this user manual are not subject to

warranty. The dealer will not accept liability for any resulting defects or

problems.

This device has left our premises in absolutely perfect condition. In order to

maintain this condition and to ensure a safe operation, it is absolutely

necessary for the user to follow the safety instructions and warning notes

written in this user manual.

Please make sure that there are no obvious transport damages. Should you

notice any damages on the power unit or on the casing, do not take the

device into operation and immediately consult your local dealer.

The device falls under protection class III. The device always has to be

operated with an appropriate power unit. Always plug in the power unit last.

The power plug must always be inserted without force. Make sure that the

plug is tightly connected with the outlet.

If the device has been exposed to drastic temperature fluctuation (e.g. after

transportation), do not switch it on immediately. The arising condensation

water might damage your device. Leave the device switched off until it has

reached room temperature.

We recommend a frequent cleaning of the device. Please use a moist, lint-

free cloth. Never use alcohol or solvents. Disconnect from mains before

starting maintenance operation!

There are no serviceable parts inside the device. Should you have further

questions, please contact your dealer.

CAUTIO !

e careful with your operations. With a dangerous voltage you

can suffer a dangerous electric shock when touching the wires!

www.omnitronic.de 9

OPERATING DETERMINATIONS

The compact DJ mixers of the GNOME series feature two stereo input

channels with 2-band EQ and gain control as well as an adjustable DJ

microphone input and headphones output.

The device requires an operating voltage of 12 V direct current supplied via

the included power unit and was designed for indoor use only.

The ambient temperature must always be between -5° C and +45° C. Keep

away from direct insulation (particularly in cars) and heaters. The relative

humidity must not exceed 100 % with an ambient temperature of 25° C. This

device must only be operated in an altitude between -20 and 2000 m over

NN.

Avoid brute for during installation. There should not be any cables lying

around. You endanger your own and the safety of others!

Please consider that unauthorized modifications on the device are forbidden

due to safety reasons! If this device will be operated in any way different to

the one described in this manual, the product may suffer damages and the

guarantee becomes void. Furthermore, any other operation may lead to

dangers like short-circuit, burns, electric shock etc.

www.omnitronic.de

ELEMENTS AND CONNECTIONS

1 Gain control for the input amplification

2 Tone control for the high frequencies

3 Tone control for the low frequencies

4 Level control for the DJ microphone

5 Crossfader for crossfading between channel 1 and 2

6 Level control for the master output

7 Level control for the headphones

8 Power indicator

9 6.3 mm jack for connecting a dynamic microphone

6.3 mm jack for connecting stereo headphones

Tabla de contenidos

Idiomas:

Otros manuales de Mezclador de música de Omnitronic

Omnitronic

Omnitronic MRS-1002USB Manual de usuario

Omnitronic

Omnitronic RM-1422FX USB Manual de usuario

Omnitronic

Omnitronic EM-280 Manual de usuario

Omnitronic

Omnitronic MZD-88 Manual de usuario

Omnitronic

Omnitronic PM-4010 Manual de usuario

Omnitronic

Omnitronic LS-1222A Manual de usuario

Omnitronic

Omnitronic MX-410 Manual de usuario

Omnitronic

Omnitronic EMX-1 Manual de usuario

Omnitronic

Omnitronic EM-260B Manual de usuario

Omnitronic

Omnitronic Battle-Mixer DJ-40 Manual de usuario

Omnitronic

Omnitronic EM-550B MK2 Manual de usuario

Omnitronic

Omnitronic CS-812 Manual de usuario

Omnitronic

Omnitronic EM-650B Manual de usuario

Omnitronic

Omnitronic DJ-24 Manual de usuario

Omnitronic

Omnitronic EM-180 USB Manual de usuario

Omnitronic

Omnitronic EM-550 Manual de usuario

Omnitronic

Omnitronic LS-1222 Manual de usuario

Omnitronic

Omnitronic CM-5300 Manual de usuario

Omnitronic

Omnitronic RM-1422FXA Manual de usuario

Omnitronic

Omnitronic MX-420 Manual de usuario

Omnitronic

Omnitronic RS-602 Manual de usuario

Omnitronic

Omnitronic PM-4010 Manual de usuario

Omnitronic

Omnitronic PM-524 Manual de usuario

Omnitronic

Omnitronic PM-444USB Manual de usuario

Manuales populares de Mezclador de música de otras marcas

Neve

Neve 8816 Manual de usuario

Mackie

Mackie Onyx Analogue Mixer Manual de usuario

Behringer

Behringer EUROPOWER PMP518M Manual de usuario

Peavey

Peavey S-32 Sanctuary Series Manual de usuario

Rane

Rane MP 4 Manual de usuario

True

True T9 Touchscreen Console Manual de usuario

Studiomaster

Studiomaster Air Pro 24 Manual de usuario

Pioneer

Pioneer SVM 1000 - Audio/Video Mixer Manual de usuario

Roland

Roland M-160 Manual de usuario

Yamaha

Yamaha MR1642 Manual de usuario

Ecler

Ecler MAC40v Manual de usuario

Pioneer

Pioneer DJM 909 - Battle Mixer W/Effects Manual de usuario

Veeder-Root

Veeder-Root TLS-350 Series Manual de usuario

Alto

Alto APM80.QUAD Manual de usuario

SoundCraft

SoundCraft B400 Manual de usuario

Roland

Roland SoundCanvas SC-8820 Manual de usuario

CARVIN

CARVIN RX 1200 Manual de usuario

Roland

Roland M-16E Manual de usuario
