Omnitronic IC-1100 PRO Manual de usuario

USER MANUAL

BEDIENUNGSANLEITUNG

INSTRUMENT MICROPHONE

www.omnitronic.com

IC-1100 PRO

www.omnitronic.com

00052354.DOC, Version 1.0

Condenser Microphone for Wind Instruments

Safety Instructions

Setting into Operation

Cleaning

Technical Specifications

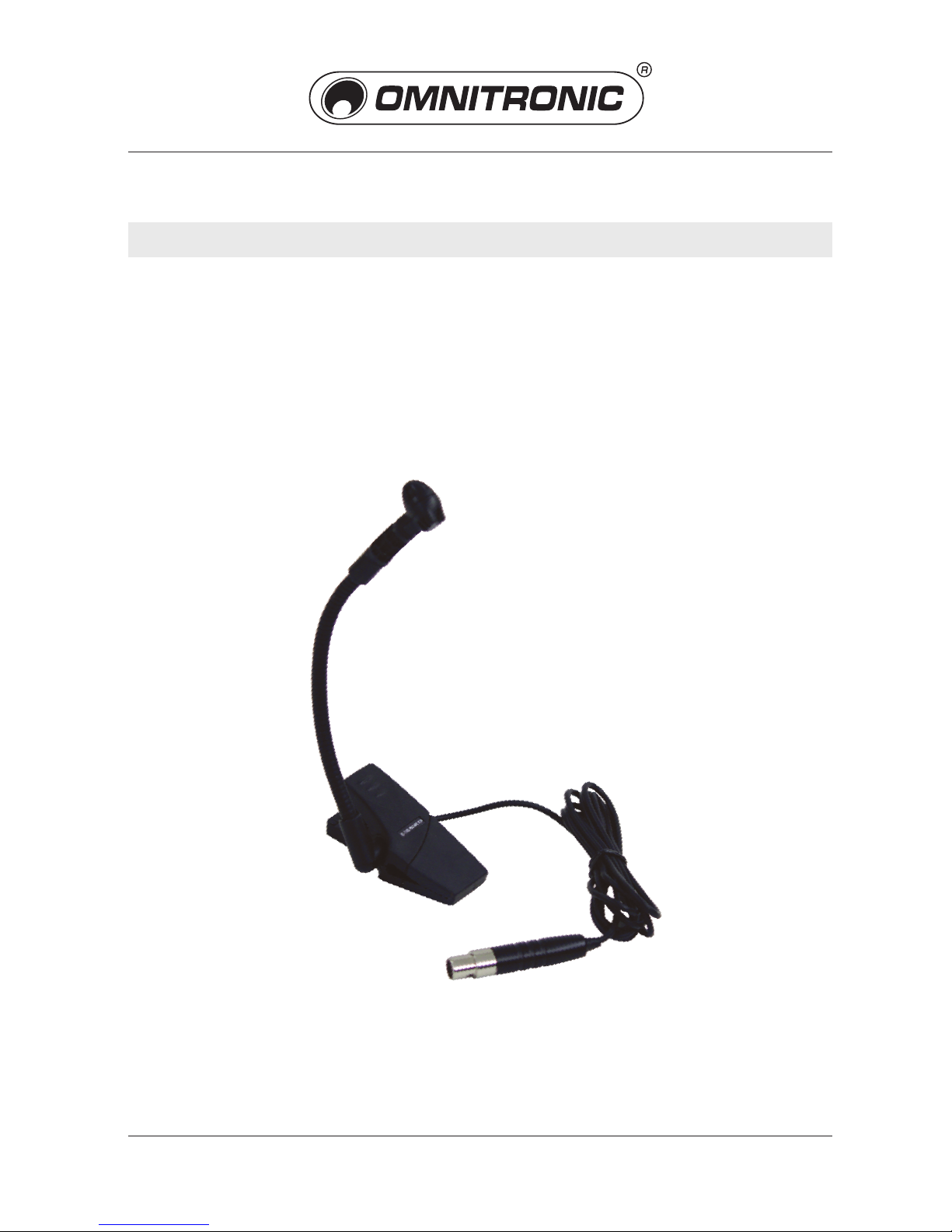

The OMNITRONIC is a light and compact condenser microphone with cardioid

characteristic designed for wireless applications on stage and in recording studios. It is ideally suited

for direct pick-up of woodwind and brass instruments. The microphone connection cable with

balanced mini XLR plug serves for connecting a pocket transmitter. The microphone is supplied with

in stable transport box. For operation, the microphone requires 9-52 V phantom power.

Maintenance and service operations are only to be carried out by authorized dealers. Damage,

caused by manual modifications on this device is not subject to warranty. If the microphone is used

for other purposes than originally intended or if it is not correctly connected, the product may suffer

damages and the guarantee becomes void.

Protect the microphone against humidity and heat. The ambient temperature must always be

between -5° C and +45° C.

Clamp the spring clamp at your instrument.

Adjust the microphone to the sound source.

Place the windshield.

Connect the microphone via its connection cable with mini XLR plug to the XLR microphone input

of your pocket transmitter. The input must provide phantom power.

For cleaning the microphone only use a dry cloth. Never use chemicals or water.

Type:............................Condenser

Directivity pattern:........Cardioid

Frequency range: ........50 Hz - 18 kHz

Impedance:..................220

Sensitivity: ...................-64 dB

Max. SPL:....................130 dB

Phantom power: ..........9-52 V

Connection: .................cable with 3-pin mini XLR plug, balanced

Weight: ........................650 g

IC-1100 PRO



Please note: Every information is subject to change without prior notice. 10.07.2009 ©

INSTRUMENT MICROPHONE

USER MANUAL

IC-1100 PRO

1 2 34

www.omnitronic.com

00052350.DOC, Version 1.0

INSTRUMENTENMIKROFON

BEDIENUNGSANLEITUNG

Kondensatormikrofon für Blasinstrumente

Das OMNITRONIC ist ein leichtes und kompaktes Kondensatormikrofon mit

Nierencharakteristik konzipiert für Drahtlos-Anwendungen im Studio und auf der Bühne. Es eignet

sich optimal für die Nahabnahme von Holz- und Blechblasinstrumenten. Das Mikrofonanschluss-

kabel mit symmetrisch beschaltetem Mini-XLR-Stecker dient zum Anschluss an einen

Taschensender. Zum Lieferumfang gehören ein stabile Transportbox und ein Windschutz. Für den

Betrieb des Mikrofons ist eine Phantomspeisung von 9-52 V erforderlich.

Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten.

Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden, fallen nicht unter

den Garantieanspruch. Wird das Mikrofon zweckentfremdet oder falsch angeschlossen, kann dies

zu Schäden am Produkt führen und der Garantieanspruch erlischt.

Schützen Sie das Mikrofon vor Feuchtigkeit und Hitze. Die Umgebungstemperatur muss zwischen

-5° C und +45° C liegen.

Taschensenders

Verwenden Sie zur Reinigung ein trockenes Tuch. Verwenden Sie niemals Chemikalien oder Wasser.

Typ:..............................Kondensator

Richtcharakteristik: ......Niere

Frequenzbereich: ........50 Hz - 18 kHz

Impedanz:....................220

Empfindlichkeit: ...........-64 dB

Max. Schalldruck: ........130 dB

Phantomspeisung:.......9-52 V

Anschluss: ...................Kabel mit 3-pol. Mini-XLR-Stecker, symmetrisch

Gewicht: ......................650 g

IC-1100 PRO

Sicherheitshinweise

Inbetriebnahme

Pflege

Technische Daten



Klemmen Sie die Federklemme am Instrument fest.

Richten Sie das Mikrofon zur Schallquelle aus.

Stecken Sie den mitgelieferten Windschutz auf.

Schließen Sie das Mikrofon über das Anschlusskabel mit Mini-XLR-Stecker an den

symmetrischen XLR-Mikrofoneingang Ihres an. Der Mikrofoneingang muss

eine Phantomspeisung bereitstellen.

Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 10.07.2009 ©

IC-1100 PRO

1 2 34

www.omnitronic.com

Frequency range

Frequenzbereich

-40

-50

-60

-70

-80

20 2K 20K50 100 200 500 1K 5K

[d ]BV/Pa

[Hz]

Polar pattern

Richtcharakteristik

270

120

150

330

300

240

210

180

Dimensions

Maße
