Omega Calibre 866 A Guía de inicio rápido

1Cal. 866 / 06.2002

Guide technique – Technische Anleitung – Technical Guide

CALIBRE – KALIBER – CALIBRE

866 A

Calibre de base 861 – Basiskaliber 861 – Basic calibre 861

Français

Deutsch

English

12’’’

ø 27 mm

Hauteur mouvement

Werkhöhe 6,87 mm

Movement height

Réserve de marche / Gangreserve / Power reserve 45 h

Nombre de rubis / Anzahl Rubine / Number of jewels 17

Fréquence / Frequenz / Frequency 3 Hz (21’600 A/h)

Angle de levée / Hebungswinkel der Unruh / Angle of lift 50°

Liste des fournitures par ordre d’assemblage

Bestandteilliste in Montagereihenfolge

Parts listed in order of assembly

1 = 7500 11 = 1540

2 = 2318 (2x) 12 = 3138 (1x)

3 = 1231 13 = 1547

4 = 1574 14 = 3138 (1x)

5 = 1551 15 = 1543

6 = 3137 (1x) 16 = 1523

7 = 1514 17 = 7513

8 = 7524 18 = 3136 (1x)

9 = 1521 19 = 1542

10 = 1538

Lubrification – Schmierung – Lubrication

Huile épaisse

Dickflüssiges Öl Moebius D5

Thick oil

Faible quantité

Kleine Menge Moebius D5

Little quantity

3Cal. 866 / 06.2002

Cal. No CS Désignation Bezeichnung Designation

1866.1000 Platine Werkplatte Plate

866.1231 Roue des heures, H0 (2,55 mm) Stundenrad, H0 (2,55 mm) Hour wheel H0 (2.55 mm)

866.1327 Balancier complet Unruh vollständig Complete balance

866.1514 Etoile de quantième Datumstern Date star

866.1521 Sautoir des jours Tagesraste Day jumper

866.1523 Ressort de sautoir des jours Feder für Tagesraste Day jumper spring

866.1538 Etoile des phases Mondphasenstern Moon phase star

866.1540 Correcteur des phases Mondphasenkorrektor Moon phase corrector

866.1542 Ressort du sautoir des phases Feder für Mondphasenraste Moon phase jumper spring

866.1543 Ressort des correcteurs Feder für Korrektoren Corrector spring

866.1547 Sautoir des phases Mondphasenraste Moon phase jumper

866.1551 Doigt des phases Mondphasenfinger Moon phase finger

866.1574 Roue entraîneuse du doigt des phases Mondphasenfinger-Mitnehmerrad Moon phase finger driving wheel

866.7500 Planche des phases Phasenplatte Phase platform

866.7513 Rondelle de vis des ressorts de sautoir Unterlegscheibe für Rastenfeder Washer for jumper spring screw

866.7524 Correcteur des jours Tageskorrektor Day corrector

2318 Vis de planche des phases Schraube für Mondphasenplatte Screw for phase platform

3136 Vis des ressorts de sautoir Schraube für Rastenfedern Screw for jumper spring

3137 Vis de roue entraîneuse du doigt Schraube für Phasenfinger- Screw for moon phase finger driving

des phases Mitnehmerrad wheel

3138 Vis des sautoirs des phases et des jours Schraube für Mondphasen- und Tagesrasten Screw for moon phase and day jumpers

3138 Vis des correcteurs des phases Schraube für Mondphasen- und Screw for moon phase and day corrector

et des jours Tageskorrektoren

3138 Vis de ressort des correcteurs Schraube für Feder für Korrektoren Screw for corrector spring

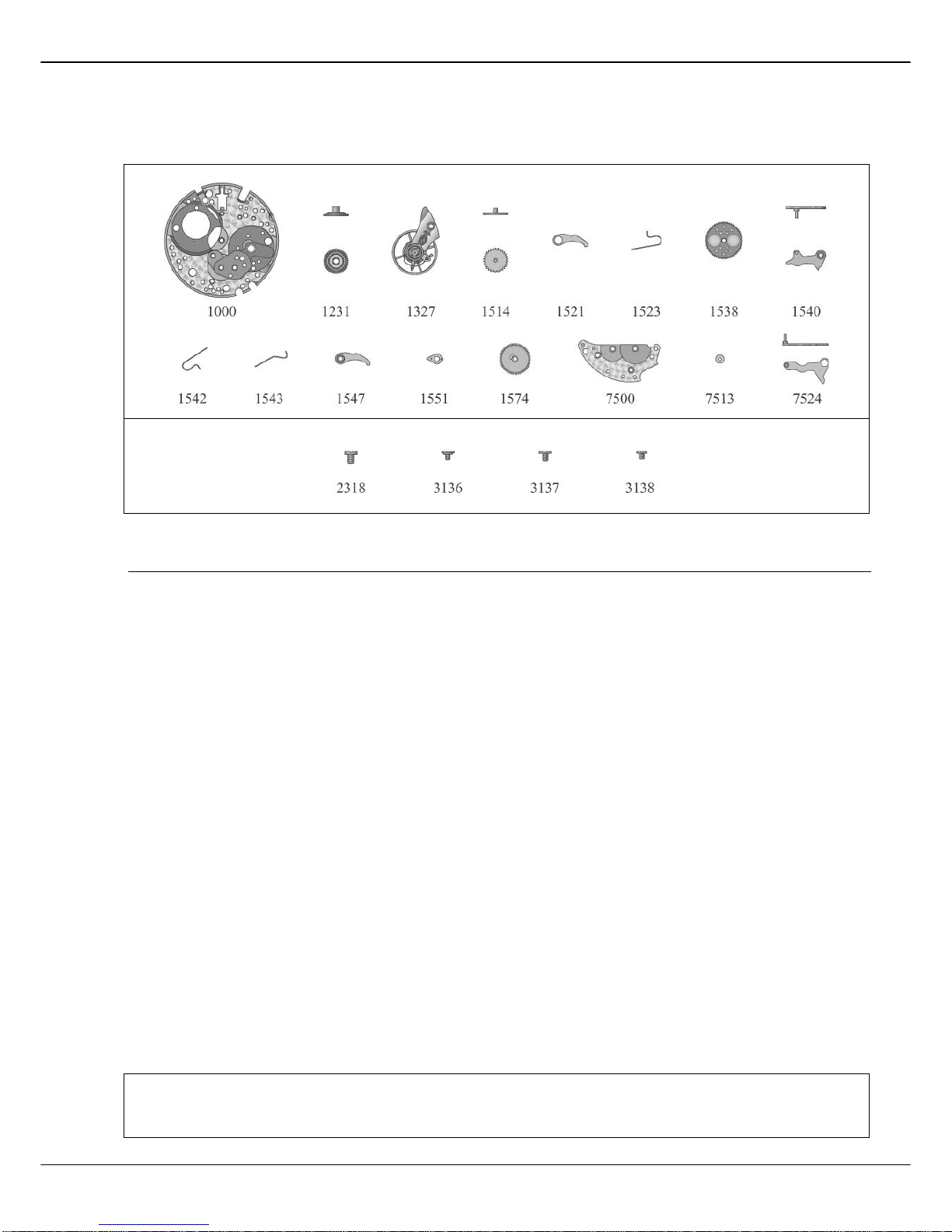

Liste des fournitures – Bestandteilliste – Spare parts list

Phase de lune – Mondphase – Moonphase

Remarque: Tous les autres composants sont identiques au calibre de base 861. Voir guide technique du calibre 861.

Bemerkung: Alle anderen Teile sind identisch mit dem Basiskaliber 861. Siehe technische Anleitung Kaliber 861.

Remarque: All other components are identical with the basic calibre 861. See technical guide calibre 861.

Aiguillage – Zeigerwerkhöhe – Hand fitting height

Aiguillage

Zeiger-

werkhöhe

Hand

ﬁtting

height

Longueur / Länge / Lenght (mm) Dépassement en mm

Höhe über Zifferblattauﬂage in mm

Height over dial seat in mm

H M CHR S CM CH e e’ h m chr s cm ch

Roue des

heures

Stundenrad

Hour

wheel

Chaussée

Minutenrohr

Cannon

pinion

Chrono

Roue de

petite

seconde

Kleine

Sekunde

und

Zählerrad

Compteur

minutes

Minuten-

zähler

Minutes

counter

Compteur

d’heures

Stunden-

zähler

Hours

counter

Cadran

Ziffer-

blatt

Dial

Cadran

Ziffer-

blatt

Dial

Aiguille

des

heures

Stunden

-zeiger

Hour

hand

Aiguille

des

minutes

Minuten

-zeiger

Minute-

hand

Aiguille

chrono

Chrono-

zeiger

Chrono

hand

Aiguille

secondes

Stunden

-zeiger

Hour

hand

Compteur

minutes

Minuten-

zähler

Minutes

counter

Compteur

d’heures

Stunden-

zähler

Hours

counter

H1 2,55 3,52 8,85 6,98 7,45 2,11 0,40 0,30 1,00 1,52 1,96 0,60 0,60 0,60
