MANUEL D’INSTRUCTIONS

Printed in China VR143902

zNous vous remercions d’avoir acheté un appareil photo numérique Olympus. Avant

de commencer à utiliser votre nouvel appareil photo, veuillez lire attentivement ces

instructions afin d’optimiser ses performances et sa durée de vie. Conservez ce

manuel dans un endroit sûr pour pouvoir vous y référer ultérieurement.

zNous vous recommandons de prendre des photos-test pour vous habituer à votre

appareil avant de commencer à prendre de vraies photos.

zLes images et illustrations dans ce manuel peuvent différer de leurs versions réelles.

zLa table des matières de ce guide a été développée selon la version 1.0 du firmware

pour cet appareil photo. Si les mises à jour du firmware pour cet appareil exigent

l’ajout de nouvelles fonctions ou la modification des fonctions existantes, l’information

dans la table des matières comportera des différences. Pour obtenir les informations

les plus récentes, veuillez visitez le site Web d’Olympus.

APPAREIL PHOTO NUMÉRIQUE

MANUEL

D’INSTRUCTIONS

Guide de base P. 2

Descriptif des différents éléments de

l'appareil photo et des étapes

principales de prise de vue,

présentation des différentes opérations

de base et des informations affichées.

Table des matières P. 23

s0033_f_00_1_cover_7.fm 1 ページ２０１０年１１月１８日　木曜日　午前１０時１６分

Appareil photo

Touche

(Ouverture du flash)

gP. 76

Sabot flash gP. 78, 82

Touche F

(Compensation

d’exposition) gP. 47

Touche

LIGHT

P. 13

Voyant de retardateur/télécommande/

Récepteur de télécommande

gP. 60

Touche de libération d’objectif gP. 11

Repère de fixation

de l’objectif gP. 11

Monture

(Montez l’objectif après avoir retiré le

bouchon avant de l’appareil photo pour

empêcher que la poussière et la saleté

n’entrent dans l’appareil.)

Déclencheur

gP. 15, 36

Broche de verrouillage d’objectif

Molette secondaire (k)

gP. 19

Flash intégré gP. 76 Touche #(flash) gP. 75

wTouche (commande d’intensité

du flash)gP. 76

Connecteur de câble de

télécommande

Touche AF gP. 53

Touche G(Mesure) gP. 46

Touche COPY/<(Copier/

Impression) gP. 96, 123

Touche MODE gP. 41-45

Touche </Y/j(Prise de vue avec

la télécommande/avec le retardateur/

en série) gP. 58-60

Capteur de balance des

blancs gP. 67

Touche ISO

gP. 50

Touche WB

(Balance des blancs)

gP. 67

Ecran de contrôle

gP. 5

Connecteur de flash externe gP. 82

Touche

(prévisualisation) gP. 45

Miroir

Connecteur USB

gP. 124, 127

Couvercle du connecteur

Connecteur HDMI mini

(Type C)

P. 92

Connecteur de microphone

P. 84, 94

Connecteur

SORTIE AV (mono)

(SORTIE AV) gP. 91

Microphone intégré

(mono)

P. 84

, 94

Œillet de courroie gP. 9

s0033_f_00_0_unified.book 2 ページ２０１０年１１月１８日　木曜日　午前９時４５分

Noms des éléments et fonctions

Guide de base

Touche MENU

gP. 22

Oeilleton

Viseur gP. 4

Écran LCDgP. 7, 8, 36

Levier d’obturateur d’oeilleton

gP. 60

Molette de réglage dioptrique

gP. 13

Touche INFO

(Affichage

d’informations)

gP. 21, 40, 89

Embase filetée

de trépied

Capteur d’éclairage

gP. 99

Touche q(Affichage)

gP. 18, 86

Touche D(Effacement)

gP. 18, 98

Verrou du compartiment de la batterie

gP. 10

Commutateur marche/arrêt

gP. 13 Couvercle du compartiment de

la batterie gP. 10

Voyant d’accès de carte

gP. 12, 15

Logement de la carte

CF gP. 12

Touche d’éjection

gP. 12

Logement de la carte

SD gP. 12

Couvercle du logement

de cartegP. 12

Haut-parleur gP. 109

Touche

(cible AF)

gP. 56

Touche n(Vidéo)

gP. 83

Touche Fn gP. 106

Pavé directionnel (acbd)

gP. 22

Touche i gP. 22

Molette principale (j)

gP. 19

Touche AEL/AFL

gP. 48, 104

Touche 0(Protection)

gP. 97

Touche u(Vue en direct)

gP. 35

s0033_f_00_0_unified.book 3 ページ２０１０年１１月１８日　木曜日　午前９時４５分

Viseur

Cible AF gP. 56

Flash super FP

gP. 79

Mode de mesure

gP. 46

Valeur d’ouverture

gP. 41-45 Mode de prise de vue gP. 41-45

Nombre de vues en série

enregistrables gP. 58

Stabilisateur d’image

gP. 62

Sensibilité ISO

gP. 50

Vérification de

la batterie gP. 13

Flash gP. 73

(clignote : recharge en cours, s’allume : recharge terminée)

Symbole de mise au

point correcte

gP. 15, 36

Commande

d’intensité du flash

gP. 76

Mémorisation de

l’exposition gP. 48

Balance des blancs

(S’affiche si réglé sur

un réglage autre que

la balance des blancs

automatique.)

gP. 66

Indicateur de niveau d’exposition gP. 44

Indicateur de compensation d’exposition

gP. 47

Indicateur de niveau horizontal gP. 110

Fourchette

automatique

gP. 48, 51, 69, 77

Valeur de sensibilité

ISO gP. 50

Vitesse

d’obturation

gP. 41-45

Zone de mesure

ponctuelle

gP. 46

s0033_f_00_0_unified.book 4 ページ２０１０年１１月１８日　木曜日　午前９時４５分

Noms des éléments et fonctions

Guide de base

Ecran de contrôle

Balance des blancs

gP. 66, 68

Mode de prise de vue

gP. 41-45

Sensibilité ISO

gP. 50

Fourchette automatique

gP. 48, 51, 69, 77

Mode d’enregistrement

gP. 64

Indicateur de niveau d’exposition gP. 44

Indicateur de compensation d’exposition gP. 47

Indicateur de niveau horizontal gP. 110

Mode de mesure

gP. 46

Ouverture

gP. 41-45

Mode AF

gP. 53

Mode de flash

gP. 73

Prise de vue en série gP. 58

Retardateur gP. 60

Stabilisateur

d’image

gP. 62

Vérification de

la batterie

gP. 13

Nombre de vues

enregistrables

gP. 144

Télécommande

gP. 60

Cible AF

gP. 56

Vitesse d’obturation

gP. 41-45

Mode image (Monochrome)

gP. 70

Multi exposition

gP. 51

s0033_f_00_0_unified.book 5 ページ２０１０年１１月１８日　木曜日　午前９時４５分

Grand écran de contrôle

L’écran suivant vous permet d’afficher et de définir des réglages de prise de vue et est

appelé le grand écran de contrôle. Appuyez sur la touche INFO pour afficher le grand

écran de contrôle sur l’écran LCD.

g“Réglage tout en observant le grand écran de contrôle” (P. 21)

250 F5.6

+2.0

2010. 09.01

FP BKT

mall

Super Fine

OFF

sRGB

ISIS

Vérification

de la batterie

gP. 13

Chargement du flash

gP. 76

Vitesse d’obturation gP. 41-45

Indicateur de compensation d’exposition

gP. 47

Indicateur de niveau d’exposition gP. 44

Indicateur de commande d’intensité du flash

gP. 76

Valeur d’ouverture gP. 41-45

Valeur de

compensation

d’exposition

gP. 47

Niveau d’exposition

gP. 44

Netteté NgP. 70

Contraste JgP. 70

Saturation TgP. 70

Luminosité zgP. 70

Filtre noir et blanc x

gP. 70

Ton d’image ygP. 70

Mode de prise

de vue

gP. 41-45

Multi exposition igP. 51

Flash super FP hgP. 79

Réduction du bruit ml gP. 72

Fourchette automatique 0

gP. 48, 51, 69, 77

Spectre couleur gP. 114

Mode RC mgP. 80

Stabilisateur d’image HIt

gP. 62

Lumière AF TgP. 103

Avertissement de température interne

mgP. 133

Balance des blancs gP. 66

Compensation de la balance des blancs

gP. 68

Sensibilité ISO gP. 50

Mode de mesure gP. 46

Mode AF gP. 53

Cible AF gP. 56

Mode

d’enregistrement

gP. 64

Commande d’intensité du flash

gP. 76

Nombre de vues

enregistrables

gP. 144

Date gP. 14

Prise de vue avec la télécommande/avec le

retardateur/en série

gP. 58-60

Carte

gP. 136

Mode image

gP. 70

Les fonctions de cette zone peuvent être

réglées sur le grand écran de contrôle.

Stabilisateur

d’image

gP. 62

Mode de flash gP. 73

Détection

de visage

gP. 38

MON REGLAGLE

gP. 100

Format d’affichage gP. 65

s0033_f_00_0_unified.book 6 ページ２０１０年１１月１８日　木曜日　午前９時４５分

Noms des éléments et fonctions

Guide de base

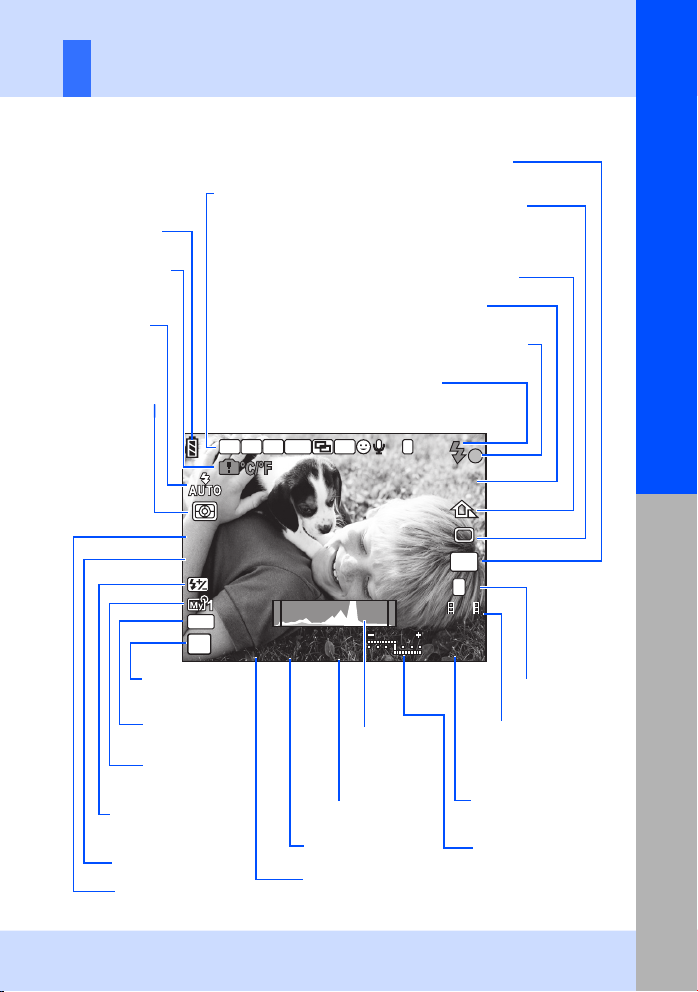

Ecran LCD (vue en direct)

Vous pouvez utiliser l’écran LCD pour visualiser le sujet pendant la prise de vue. Appuyez

sur la touche upour utiliser la vue en direct. g“Utilisation de la vue en direct” (P. 35)

250

F5.6

+2.0

ISO

400

4:34:3

AEL

BKT

FPCF

+2.0

1023

S-AF

45:30

Vérification de la

batterie gP. 13

Mode de flash

gP. 73

Carte gP. 136

Flash super FP sgP. 79

Mode RC q gP. 80

Bracketing automatique t

gP. 48, 51, 69, 77

Multi exposition igP. 51

Position initiale pgP. 58

Détection de visage ggP. 38

VIDEO R gP. 84

Stabilisateur d’image vws

gP. 62

Mode de mesure

gP. 46

Mode AF gP. 53

Sensibilité ISO gP. 50

Commande d’intensité du

flash gP. 76

MON REGLAGLE

gP. 100

Mémorisation de

l’expositionu

gP. 48

Mode de prise de

vue gP. 41-45

Valeur d’ouverture

gP. 41-45

Vitesse d’obturation

gP. 41-45

Valeur de compensation

d’exposition gP. 47

Indicateur de compensation

d’exposition

gP. 47

Indicateur de contrôle de

l’intensité du flash

gP. 76

Nombre de vues

enregistrables

gP. 144

Mode d’enregistrement

de filmsgP. 84

Durée d’enregistrement

disponiblegP. 144

Flash gP. 76

(clignote : recharge en cours,

s’allume : recharge terminée)

Symbole de mise au

point correcte gP. 15

Mode

d’enregistrement

gP. 64

Format d’affichage

gP. 65

Histogramme

gP. 39

Mode image

gP. 70

Avertissement de

température interne

gP. 133

Prise de vue en série

gP. 58

Retardateur gP. 60

Télécommande gP. 60

Balance des blancs

gP. 66

s0033_f_00_0_unified.book 7 ページ２０１０年１１月１８日　木曜日　午前９時４５分

Ecran LCD (affichage)

Vous pouvez commuter l’affichage de l’écran LCD en utilisant la touche INFO.

g“Affichage des informations” (P. 89)

[4032x3024,1/8]

x10

2010.09.01

21:56

100-0015

Carte gP. 136

Réservation d’impression

Nombre d’impressions

gP. 121

Protection

gP. 97

Mode

d’enregistrement

gP. 64

Date et heure gP. 14

Numéro de fichier

Affichage simplifié

Numéro de vue

Vérification de la

batterie gP. 13

Taille d’image, taux de

compression gP. 64

Format d’affichage

gP. 65, 115

Bordure d’affichage

gP. 65

1.0

x10

100-0015

F5.6

100

0.0

ISO

250

NATURAL

2.0

WBAUTO

Valeur d’ouverture

gP. 41-45

Mode de prise de vue

gP. 41-45

Longueur focale gP. 138

(La longueur focale est indiquée par unités

de 1 mm.)

Sensibilité ISO gP. 50

Mode de

mesure

gP. 46

Cible AFgP. 56

Compensation d’exposition

gP. 47

Vitesse

d’obturation

gP. 41-45

Commande d’intensité du flash gP. 76

Compensation de la balance

des blancs gP. 68

Mode image gP. 70

ESP. COULEUR

gP. 114

Balance des blancs

gP. 66

Histogramme gP. 89

Affichage général

Réglage AF

gP. 118

s0033_f_00_0_unified.book 8 ページ２０１０年１１月１８日　木曜日　午前９時４５分

Préparations à la prise de vue

Guide de base

Déballer les pièces du carton

Les éléments suivants sont fournis avec l’appareil photo.

Si un composant est manquant ou endommagé, contactez le vendeur où vous avez acheté

l’appareil photo.

Appareil photo Bouchon avant Bandoulière Batterie au

lithium-ion BLM-5

Chargeur au

lithium-ion BCM-5

Câble USB Câble AV (mono)

• OLYMPUS Setup CD-ROM

• Mode d’emploi

• Carte de garantie

Passez la courroie tel

qu’indiqué par les

flèches (1, 2).

Ensuite, tirez fermement sur

la courroie pour vous

assurer qu’elle est fixée

solidement (3).

Fixation de la courroie

Fixez l’autre extrémité

de la courroie au second

œillet de la même

manière.

s0033_f_00_0_unified.book 9 ページ２０１０年１１月１８日　木曜日　午前９時４５分

Préparation de la batterie

Batterie au lithium-ion

BLM-5

Prise secteur

Chargeur au

lithium-ion BCM-5

Touche de verrouillage de la batterie

Il est recommandé de prévoir une batterie de secours pour les prises de vue prolongées,

au cas où la batterie utilisée ne contienne plus d’énergie.

1Recharge de la batterie

3Fermez le couvercle du compartiment de la batterie et faites

glisser le loquet dans le sens de E

Appuyez sur la touche de

verrouillage de la batterie pour

la libérer de son compartiment.

Retournez l’appareil photo pour

retirer la batterie.

Verrou du

compartiment de

la batterie

Couvercle du

compartiment de

la batterie

Bornes de

contact de la

batterie

Retrait de la

batterie

2Insertion de la batterie

Lumière

ambre:

Chargement en cours

DESACTIVE:

Chargement terminé

(Durée de chargement: Environ

3,5 heures)

Orange clignotant

Erreur de chargement

Retirer le capuchon de

protection de la batterie.

Câble

d'alimentation secteu

s0033_f_00_0_unified.book 10 ページ２０１０年１１月１８日　木曜日　午前９時４５分

Otros manuales para E-5

Tabla de contenidos

Otros manuales de Cámara digital de Olympus

Olympus

Olympus CAMEDIA D-395 Guía de instalación

Olympus

Olympus FE-110/X-705 Guía de inicio rápido

Olympus

Olympus D 1000 Manual de usuario

Olympus

Olympus OM-10 Manual de usuario

Olympus

Olympus FE 210 - Digital Camera - Compact Guía de instalación

Olympus

Olympus u TOUGH-6010 Manual de usuario

Olympus

Olympus FE 120 - Digital Camera - 6.0 Megapixel Guía de configuración

Olympus

Olympus STYLUS VERVE S Manual de usuario

Olympus

Olympus CAMEDIA C-40 Zoom Guía de instalación

Olympus

Olympus E-3 Manual de usuario

Olympus

Olympus TG-310 Manual de usuario

Olympus

Olympus CAMEDIA C-470 Zoom Guía de configuración

Olympus

Olympus Camedia D-590 Zoom Manual de usuario

Olympus

Olympus Sigital Vision D-620L Manual de usuario

Olympus

Olympus SP 320 - Digital Camera - 7.1 Megapixel Guía de configuración

Olympus

Olympus CAMEDIA C-740 Ultra Zoom Manual de usuario

Olympus

Olympus 225755 - Stylus 700 7.1MP Digital Camera Manual de instrucciones

Olympus

Olympus PT-EP03 Manual de usuario

Olympus

Olympus FE-350 Wide Manual de usuario

Olympus

Olympus CAMEDIA C-4040 Zoom Manual de usuario

Olympus

Olympus Stylus 770 SW Guía de instalación

Olympus

Olympus TG-630 Manual de usuario

Olympus

Olympus PT-051 Manual de usuario

Olympus

Olympus E-M5 Mark II Manual de usuario

Manuales populares de Cámara digital de otras marcas

Mercury

Mercury 350K Manual de usuario

Pentax

Pentax Optio LS 465 Manual de usuario

Sanyo

Sanyo VPC-S1085 Manual de usuario

GE SMART A1255 Manual de usuario

Point Grey

Point Grey Gazelle Manual de usuario

Nikon

Nikon COOLPIX A Manual de usuario

Pentax

Pentax P-5 Manual de usuario

BlazeVideo

BlazeVideo A280 Manual de usuario

Sony

Sony MCA-20 Manual de usuario

Sony

Sony Alpha DSLR-A290 Manual de usuario

ATIK Cameras

ATIK Cameras One Manual de usuario

CohuHD Costar

CohuHD Costar 3930 Series Manual de usuario

Leica

Leica M10-R Manual de usuario

FujiFilm

FujiFilm FinePix A700 Manual de usuario

Lorex

Lorex LNZ81P25 Series Manual de usuario

GE J1470S Manual de usuario

Sony

Sony A6700 Guía del usuario

Canon

Canon EOS ELAN7 Manual de usuario
