Olympus FL-700WR Manual de usuario

700WR

取扱説明書

INSTRUCTIONS

MODE D’EMPLOI

INSTRUCCIONES

102

BEDIENUNGSANLEITUNG

134

사용설명서

166

CHT 198

คําแนะนําการใชงาน

230

CÁC HƯỚNG DẪN

262

Model No.: IM011

Information for Your Safety

IMPORTANT SAFETY

INSTRUCTIONS

When using your photographic equipment, basic safety precautions

should always be followed, including the following:

• Read and understand all instructions before using.

• Close supervision is necessary when any ﬂash is used by or near

children. Do not leave ﬂash unattended while in use.

• Care must be taken as burns can occur from touching hot parts.

• Do not operate if the ﬂash has been dropped or damaged - until it has

been examined by qualiﬁed service personnel.

• Let ﬂash cool completely before putting away.

• To reduce the risk of electric shock, do not immerse this ﬂash in water

or other liquids.

• To reduce the risk of electric shock, do not disassemble this ﬂash, but

take it to qualiﬁed service personnel when service or repair work is

required. Incorrect reassembly can cause electric shock when the ﬂash

is used subsequently.

• The use of an accessory attachment not recommended by the

manufacturer may cause a risk of ﬁre, electric shock, or injury to

persons.

SAVE THESE INSTRUCTIONS

このたびは当社製品をお買い上げいただきありがとうございます。

ご使用前にこの取扱説明書の内容をよくご理解の上、安全に正しくご使用ください。

この取扱説明書はご使用の際にいつでも見られるところに大切に保管してください。

本製品を購入した国・地域以外での使用については、その国・地域の規則に

違反する恐れがありますので、当社では一切の責任は負えません。

同梱品の確認

フラッシュ：FL-700WR

フラッシュスタンド：

FLST-1

フラッシュケース

取扱説明書（本書）

保証書

各部名称

1コントロールパネル .....................P. 5

2MODE ボタン........................P. 9, 19

3CHARGE/TEST ボタン...............P. 8

4ロックレバー ...............................P. 7

5ロック解除ボタン.........................P. 7

6#/l（電波通信モード切り替え）

ボタン ...................................P. 9, 19

7ON/OFF ボタン...........................P. 8

8OK ボタン .............................P. 9, 19

9PUSH（ロック解除）ボタン......P. 14

0電池カバー...................................P. 6

aキャッチライトプレート.............P. 15

bワイドパネル .............................P. 15

c発光窓 .......................................P. 14

dAF イルミネータ /

LED ライト .........................P. 25, 26

e光通信受光窓 .............................P. 16

ダイヤル /十字ボタン

fダイヤル..........................P. 9, 19, 26

ga（発光量補正 /発光量）/

Hボタン...........P. 10, 11, 12, 13, 19

hMENU/b（キーロック）/

Gボタン ..................................P. 25

iZOOM/Fボタン

...................P. 10, 11, 12, 13, 14, 19

jLED/Iボタン...........................P. 25

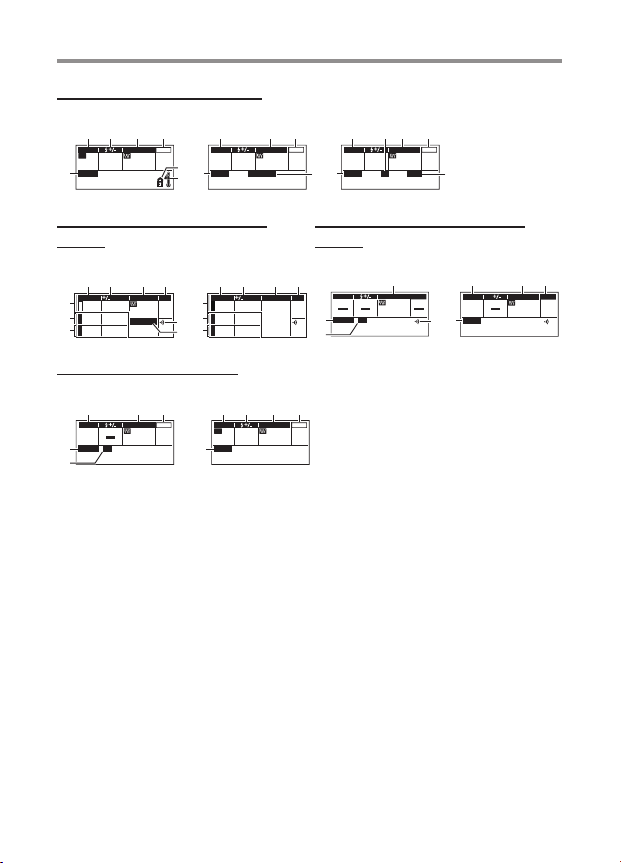

表示（コントロールパネル）

フラッシュモード（P. 10 〜13）

MODE LEDZOOM

mm750.0 Off

RANGE

1.4~5.5 m

MODE LEDZOOM

mm75

–Off

1/8

DISTANCE

7.1 m

RATIO

MODE LEDZOOM

mm75

–Off

MULTI

TIME

51/128

RATIO

TTL

421 3 1 0

413 43

579a

TTL/FP TTL モード M/FP M モード MULTI モード

電波ワイヤレスコマンダーモード

（P. 19）

電波ワイヤレスレシーバーモード

（P. 21）

MODE

ZOOM CH

mm75

Off

0.0 1

RATIO

0.0

1/128

TTL

MODE

FP CH

0.0 1

RATIO

0.0

1/128

TTL

Off

b281 3

b281 c

#CMD モード CMD モード

MODE ZOOM

mm75

1/128

RATIO

G/CH

A11

MODE ZOOM

mm75

GROUP

G/CH

gb13 3

X-RCV モード

RCV モード

光ワイヤレスモード（P. 23）

MODE LEDZOOM

mm28 Off

GROUP

MODE LEDZOOM

M1/8

mm25 Off

1/128

RATIO

413 4213

SL M モード

RC モード

1MODE（調光モード）

2#+/-（発光量補正）

3ZOOM（照射角）

4LED ライト

5RANGE（調光範囲）

6d（キーロックモード）

7r（温度警告）

8RATIO（発光量）

9DISTANCE（最適撮影距離）

0Hz（発光間隔）

aTIME（発光回数）

bCH（通信チャンネル）

cFP（スーパー FP）発光

dグループ A設定値

eグループ B設定値

fグループ C設定値

gGROUP（通信グループ）

hl（電波ワイヤレスモード）

準備する

電池（別売）を入れる電池（別売）を入れる

使用する電池

電池は次のどちらかをご使用ください。

• 単3形ニッケル水素電池（4本）

• 単3形アルカリ乾電池（4本）

x単3形マンガン電池は使用できません。

x単3形リチウム電池は使用しないでください。一部の単 3形リチウム電池を使用

した際に、まれに電池が非常に高温になる場合があります。

電池を入れる

1電池カバーを開く

2電池を入れる

• +/-の向きを正しく入れてください。

3電池カバーを閉じる

カメラに取り付ける

x本機とカメラの電源が切れていることを確認してください。

x接点に汚れや水分があると誤作動の原因になります。取り付ける前に汚れや水分を

拭き取ってください。

1ロック解除ボタンを押しながら（1）、

ロックレバーを矢印の方向にスライドする

（2）

ロック解除ボタン

ロックレバー

2奥に突き当たるまで、本機をホットシューに

差し込む

ホットシュー

接点

3ロックレバーを矢印の方向にスライドする

取り外す

上記手順 1を行ってから、本機をホットシューから取り外します。

フラッシュスタンドに取り付ける

「カメラに取り付ける」と同様の手順で、フラッシュをフラッシュスタンドに

取り付けます。

電源を入れる

ON/OFF ボタン

CHARGE/TEST

ボタン

1ON/OFF ボタンを押す

• CHARGE/TEST ボタンがオレンジ色に点灯し、コントロールパネルが表示され

ます。

xON/OFF ボタンを押して電源を入れてから、CHARGE/TEST ボタンが点灯

するまでの時間が以下のようになったら、早めに電池を交換してください。

（P. 6）

ニッケル水素電池： 10 秒以上

アルカリ乾電池： 30 秒以上

xコントロールパネルの中央に qマークが表示されたときは、電池が著しく消

耗しています。必ず新しい電池と交換してください。

テスト発光を行う

オレンジ色に点灯している CHARGE/TEST ボタンを押すと、テスト発光が

できます。

電源を切る電源を切る

ON/OFF ボタンを押します。

スリープモード /オートパワーオフスリープモード /オートパワーオフ

• カメラによってはカメラがスリープモードになると、本機も自動的にスリープモー

ドになります。

• 何も操作をしないと約 60 分後に自動的に電源が切れます。本機を使うときは、

ON/OFF ボタンを押してください。

フラッシュ撮影をする

#/lボタン

OK ボタン

ダイヤル

CHARGE/

TEST ボタン

MODE ボタン

1カメラの発光モードを設定する

• 詳しくはカメラの取扱説明書をご覧ください。

2#/lボタンを押してからダイヤルを回して

#（フラッシュ）モードを選び、

OK ボタンを押して確定する

• CHARGE/TEST ボタンがオレンジ色に点灯します。

RCV

CMD

X-RCV

CMD

3MODE ボタンを押してからダイヤルを回して調光モードを選び、各

設定を行う

• 詳しくは各調光モードの説明（P. 10 〜13）をご覧ください。

4シャッターボタンを半押しする

• TTL モードのときは、被写体が RANGE（調光範囲）の中に入っていることを確

認します。

• M モードのときは、被写体が DISTANCE（最適撮影距離）の中に入っているこ

とを確認します。

5シャッターボタンを全押しして撮影する

x連続発光すると発光窓の周辺が熱くなり、劣化や故障の原因となります。内部

温度が上昇すると、

r（温度警告）が表示され、しばらく発光できなくなります。

連続発光は 40 回まで（フル発光時）を目安とし、発光後は 10 分以上使用をお

控えください。

xレンズやフードによっては、フラッシュ光がケラレる（被写体にレンズなどの

影ができる）ことがあります。

TTL 自動調光する（TTL モード）

カメラのレンズを通した明るさで調光します。本モードは、オリンパスの TTL

モードに対応するカメラでご使用いただけます。対応するカメラは当社ホーム

ページでご確認ください。

1MODE ボタンを押してからダイヤルを回し

てTTL を選び、OK ボタンを押す

MODE LEDZOOM

mm750.0 Off

RANGE

0.7~8.0 m

TTL

2各設定を行う

発光補正量（#+/-）を設定する

aボタンを押して #+/- をハイライトしてからダイヤルを回す

• -5 〜+5 の範囲で設定できます。

OK ボタンを押す

照射角（ZOOM）を設定する

ZOOM ボタンを押して ZOOM をハイライトしてからダイヤルを回す

• A（オート）は 12 〜75mm の範囲で自動的に照射角が設定されます。

• 発光窓がバウンス位置にあるときは、A（オート）は選べません。

• M（マニュアル）は 12 〜75mm の範囲で設定できます。

OK ボタンを押す

手動で発光量を設定する（Mモード）

設定した発光量で発光します。オリンパスの通信機能に対応していないカメラで

も使用できます。

1MODE ボタンを押してからダイヤルを回し

てMを選び、OK ボタンを押す

MODE LEDZOOM

mm75

–Off

1/128

DISTANCE

1.14 m

RATIO

2各設定を行う
