Oki C3200n Manual de usuario

English

Français

Português

Español

聺Your 10-step printer set up will take about 15-20 minutes.

Unpack

Remove the packing pieces and the protective bag.

聺La configuration en 10 étapes de l'imprimante nécessite de 15 à 20

minutes.

Déballage

Retirez les matériaux d'emballage et le sac de protection.

聺La instalación de la impresora que consta de 10 pasos tomará de 15-20

minutos.

Desempaque

Retire el material de embalaje y la bolsa protectora.

聺A instalação em 10 etapas da impressora demorará aproximadamente de

15 a 20 minutos.

Desembalagem

Retire o material de embalagems e o saco de proteção.

English

Français

Español

Português

Check components:

APrinter

BCDs

CLight shield bags

DPower Cable

ELED lens cleaner

Manuals (not shown)

Vérifiez les

composants :

AImprimante

BCD

CSacs pare-lumière

DCordon

d'alimentation

ENettoyant pour

lentilles

Guides (non illustrés)

Verifique los

componentes:

AImpresora

BCDs

CBolsas de protección

contra la luz

DCable de

alimentación

ELimpiador de lentes

Manuales (no se

muestran)

Verifique os

componentes:

AImpressora

BCDs

CSacos à prova de luz

DCabo de alimentação

ELimpador de lentes

LED

Manuais (não

ilustrados)

English

Français

Português

Español

• Lift the printer and place it on the selected location (dimensions are

approximate).

• Remove the packing materials and shipping tape.

• Soulevez l'imprimante et placez-la à l'endroit désiré (les dimensions sont

approximatives).

• Retirez les matériaux d'emballage le ruban d'expédition..

• Levante la impresora y colóquela en la ubicación seleccionada (medidas

aproximadas).

• Retire el material y cinta de embalaje.

• Levante a impressora e coloque-a no local selecionado (as dimensões são

aproximadas).

• Retire os materiais de embalagem e as fitas adesivas para transporte.

24'' (610 mm)

8'' (203 mm)

16'' (406 mm)

English

Français

Español

Português

Prepare the Image Drum/Toner Units

• Press the release button and lift the top cover.

• Remove the black image drum/toner unit (keep unit upright to avoid toner

spillage).

Préparation des unités tambours d'image/toner

• Appuyez sur le bouton de déverrouillage et ouvrez le capot supérieur.

• Retirez l'unité tambour d'image/toner noir (maintenez-la orientée vers le

haut pour éviter toute fuite de toner).

Prepare las unidades de cilindros de imagen/tóner

• Presione el botón de liberación y abra la tapa superior.

• Retire la unidad de cilindro de imagen/tóner negro (mantenga la unidad en

posición vertical para evitar que el tóner se derrame).

Prepare as unidades dos cilindros OPC/toner

• Pressione o botão de liberação da tampa superior e levante-a.

• Retire a unidade do cilindro OPC/toner preto (mantenha-a virada para cima

para evitar derramamento de toner).

English

Français

Português

Español

• Remove the tapes and sheets.

Caution! Do not touch the image drum’s shiny green surface. Do not expose

the drum to direct sunlight.

• Retirez les rubans et les feuilles.

Mise en garde! Ne touchez pas la surface verte glacée du tambour!

N'exposez jamais la cartouche de tambour à la lumière directe du soleil.

• Retiras las cintas y hojas.

¡Precaución! No toque la superficie verde brillante del cilindro de imagen.

No exponga el cilindro a la luz directa del sol.

• Retire as fitas e folhas.

Atenção! Não toque na superfície verde brilhante do cilindro. Não exponha o

cilindro à luz solar direta.

cont.

suite

cont.

English

Français

Español

Português

• Replace the black drum/toner unit, then push the lock lever toward the back

of the printer as far as it will go.

Important! If TONER SENSOR ERROR appears when you turn on the

printer, the lever for the toner cartridge color indicated is not pushed all the

way back.

• Remettez en place l'unité tambour d'image/toner noir, puis poussez le levier

de verrouillage vers l'arrière de l'imprimante, jusqu'à butée.

Importante! Si TONER SENSOR ERROR (ERREUR CAPTEUR TONER)

s'affiche lorsque l'imprimante est mise sous tension, le levier de la cartou-

che de toner couleur indiquée n'a pas été complètement poussé jusqu'à

butée.

• Reemplace la unidad de cilindro/tóner negro, luego empuje la palanca de

fijación hacia la parte posterior de la impresora, todo lo que sea posible.

¡Importante! Si aparece el mensaje TONER SENSOR ERROR [ERROR DEL

SENSOR DE TÓNER] cuando enciende la impresora, la palanca del cartucho

del color indicado no está completamente colocado hacia atrás.

• Recoloque a unidade do cilindro OPC/toner preto e, em seguida, empurre a

alavanca de travamento rumo à parte posterior da impressora o máximo

que puder.

Importante! Se a mensagem TONER SENSOR ERROR [Erro no sensor de

toner] aparecer quando a impressora for ligada, a alavanca do cartucho de

toner da cor indicada não foi empurrada totalmente para trás da impres-

sora.

con

suite

cont.

English

Français

Português

Español

• Repeat these steps for the yellow (Y), magenta (M) and cyan (C) drums/

toner units.

• Répétez ces étapes pour les unités tambour d'image/toner jaune (Y),

magenta (M) et cyan (C).

• Repita estos pasos para instalar los demás cilindros/tóner: amarillo (Y),

magenta (M) y cian (C).

• Repita estas etapas para as unidades dos cilindros OPC/toner amarelo (Y),

magenta (M) e ciano (C).

con

suite

cont.

English

Français

Español

Português

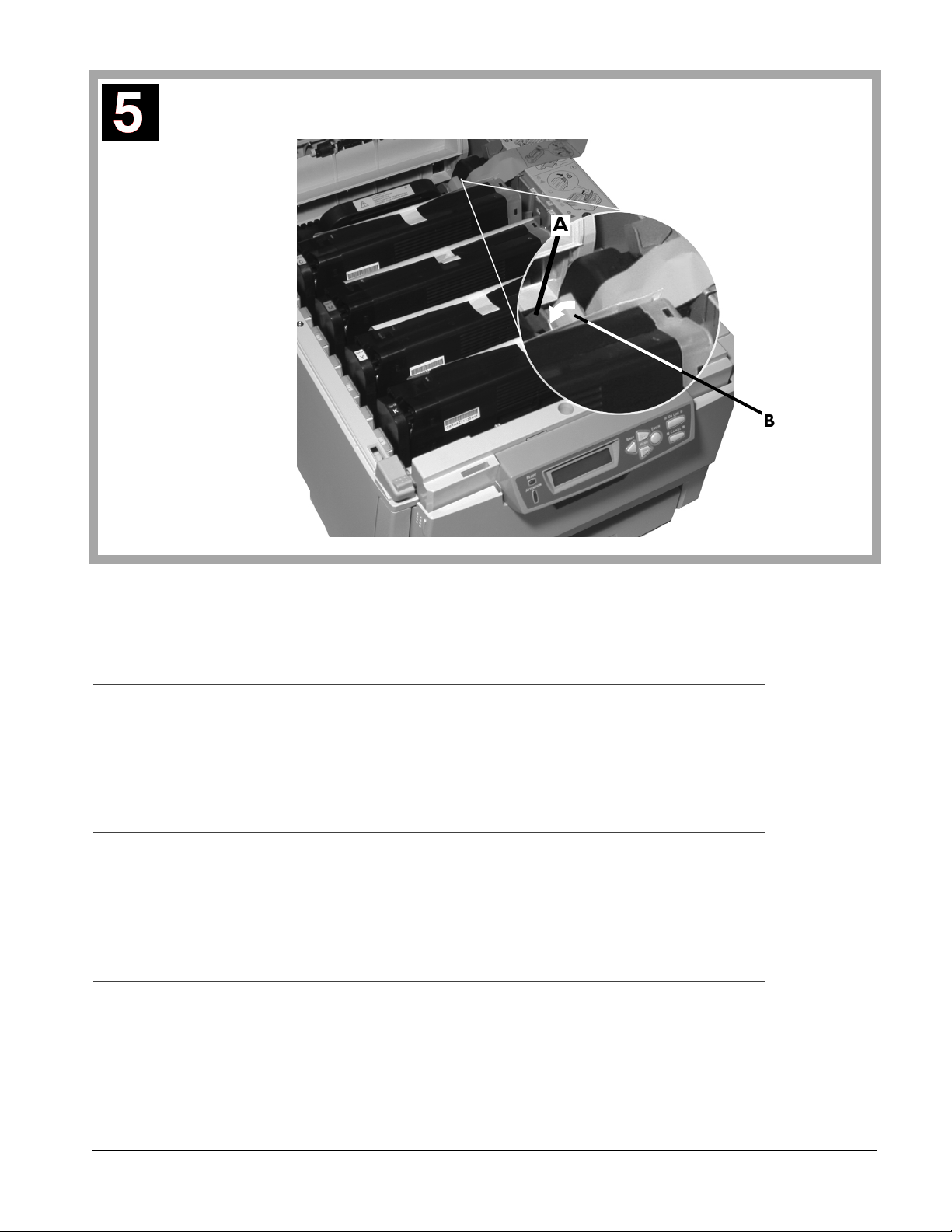

Prepare the Fuser

• Press firmly on the blue lock (A) to release the orange transprot restraint

(B). Pull the restraint out in the direction of the arrow. Remove the orange

instruction band.

Préparation de l'unité de fusion (four)

• Appuyez fermement sur le levier de verrouillage bleu (A) pour déverrouiller

les dispositifs de fixation oranges (B). Tirez les dispositifs selon la direction

indiquée par la flèche. Retirez et la bande orange.

Prepare el fusor

• Presione firmemente sobre la palance azul (A) para liberar el material de

transporte anaranjado (B). Saque el material halándolo en la dirección

indicado por la flecha. Retire la banda de instrucciones anaranjada.

Prepare a unidade fusora

• Pressione firmemente a trava azul (A) para soltar o retentor para transporte

alaranjado (B). Puxe o retentor para fora no sentido da seta. Retire a fita de

instruções alaranjada.

English

Français

Português

Español

• Close the top cover.

• Fermez le capot supérieur.

• Cierre la tapa superior.

• Feche a tampa superior.

con

suite

cont.
