Type OCC3 / OCD3

USER MANUAL

57002 09/07 - (BJ)

Type: OCC3 / OCD3

Buttons Display symbols

A: B: C: D:

E: F: G:

Pin button

adjust of

clock

On/off Reset to

factory

setting

Adjustment

down

OK -

accept Adjustment

up Display

H: I: J: K:

L: M: N:

Clock

function Manual

mode Time and

temperature Day number

Heating on %

Monitoring

of switch-on

time

4-event symbol

1. Getting started

Introduction

The thermostat is capable of switching on your heating system at pre determined times on different days of the week. It is possible to set 4 periods called

events each day with different temperatures. From factory a default schedule is programmed suitable for most installations. Unless you change these

settings the thermostat will operate to this default program.

Working with lower temperatures during times that the room is unoccupied will lower your energy costs without reducing the comfort. The thermostat has an

adaptive function that automatically changes the start time of a heating period so that the desired temperature is reached at the time that you set. After 3

days the adaptive function has learned when the heating must be switched on.

The thermostat has a built-in temperature sensor and an externally temperature sensor. In this configuration the thermostat controls the temperature within

the room and use the externally temperature sensor as limit sensor avoiding too high or too low temperatures in the floor construction.

The thermostat has a pin button marked R, allowing you to reset the thermostat to factory settings. These are listed at the end of this manual with space for

you to record your own weekly schedule.

The display is backlit when operating the buttons. The heating element is switched off when the light is on in the display.

The heating system can be switched off on the built-in interrupter. The Microprocessor taking care of the time will still be supplied with power whereby time

and day will be maintained. When the heating is required and the thermostat is switched on, it will continue the 4-event programme based on present time

and day.

Setting the thermostat into operation

☞

1-7

Press the UP ( ) or DOWN ( ) buttons to

select the correct time and press OK button ( ).

Then press the UP ( ) or DOWN ( ) button to

select the correct day and press OK ( ) button.

First time power is connected the clock and day will be flashing and must be set. If you need to

adjust the time of the thermostat at a later date, insert a pin into the hole for setting of time

and day. Adjustment must be made for summer and winter time.

Wake

Night

Out

Home

2. Daily use of the thermostat

4-event clock mode

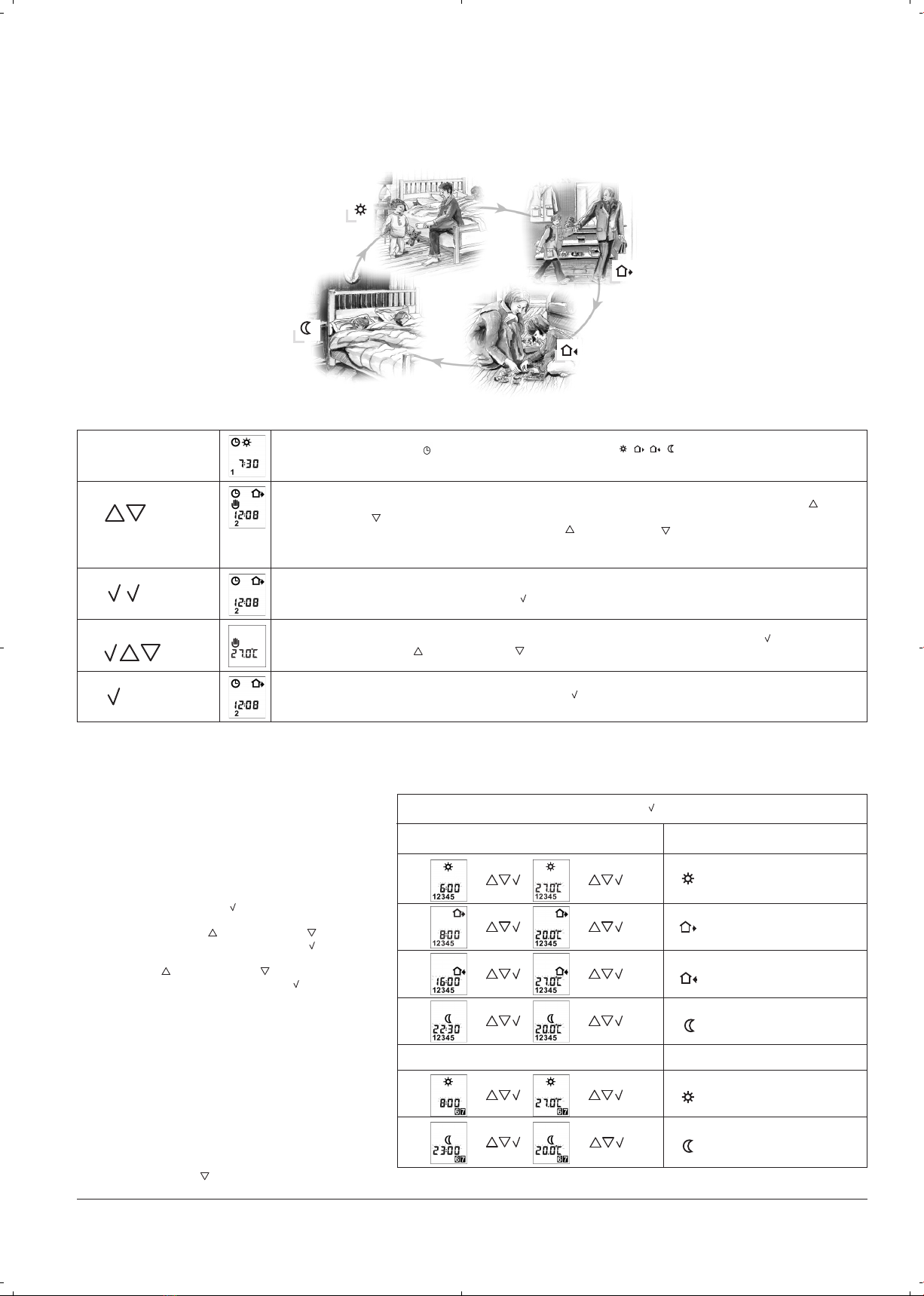

The day has been split into 4 events describing a typical day. When the thermostat is in 4-event mode it will automatically adjust the temperature according

to the required temperature to the required time. As standard the thermostat has 5 days with 4 events, and 2 days with 2 events. Programming see 3.

4-event clock mode:

Comfort mode:

☞

☞

Manual mode:

☞

☞

Temporary override

To temporarily override the temperature in the 4-event schedule program, press the UP ( ) or DOWN ( ) button

once, to show the temperature, and press again to increase or decrease the temperature. The display will flash for

5 seconds, and will then revert to the time. The override will operate until the next programmed event when the

unit will resume the automatic programme.

The clock function symbol ( ) and one of the 4-event symbols ( ) will be indicated.

Programming see 3.

Cancel comfort mode

To cancel the override state, press the OK ( ) button twice.

Permanent override:

During holidays, the scheduled 4-event program can be overridden.

Press the OK ( ) button, and then the UP ( ) or DOWN ( ) button until the override temperature is set.

The unit will now operate to this temperature permanently.

Cancel manual mode

To cancel the permanent override state press the OK ( ) button once, and the unit will resume automatic function.

5 secs.

☞

Press OK ( ) button for 3 secs. to begin programming

: Time and temperature

Day 1 - 5

Day 6 - 7

☞ ☞

: Time and temperature

☞ ☞

: Time and temperature

3. Programming

4-event time and temperature

For each event, the start time and required

temperature must be set.

For example, in the morning you wish the heating to

start at 07:00 and the temperature to rise to 21˚C.

Press OK ( ) button for 3 seconds and the start time

is displayed. Change this to 07:00 with the

UP ( ) or DOWN ( ) button. Press OK ( ) to confirm.

The temperature is now displayed. Change this to 21˚C

with the UP ( ) or DOWN ( ) button.

Press OK ( ) button to confirm. This action can now

be repeated for the second event.

These settings will be valid with days 1-5 showing on

the display. To program the days 6 and 7, repeat the

above. Days 6 and 7 are usually Saturday and Sunday,

and only have two events.

The temperature can be set within the range of +5 to

+40˚C. It is also possible to select the heating OFF at

that event by reducing the setting to 5˚C, and then

pressing the ( ) once more.

Monitoring of energy consumption

The thermostat calculates average time it has been switched on allowing you to monitor your energy consumption.

In the thermostat you can read out:. Total switch-on time in percentage in the latest 2 days, 30 days or 365 days.

Calculation of operational costs per day: (switch-on time:100) x kW x kWh-price x 24 h per day

Example: Read-out: 30 % in the latest 365 days

Size of heating system: 1,2 kW (ask the installer)

Cost of power: 0,2 EUR / kWh

Calculation: (30:100) x 1,2 kW x 0,2 EUR / kWh x 24 h = 1,7 EUR per day

4. Advanced settings and read-out

4-event sequence

The present event sequence flashes: Days 1-5, followed by days 6-7. To change, press the UP ( ) button until you have days 1-6

and then day 7 flashing, or all 7 days are flashing. Select the required sequence with the OK ( ) button.

☞✚

☞

5-2: 4 events in 5 days +

2 events in 2 days.

6-1: 4 events in 6 days +

2 events in 1 day

7-0: 4 events in 7 days

☞

}

2 days

30 days

365 days

Software version

Regulation sensor

Limit sensor

(visible if configurated as OCD3)

}

Max and min allowed temperature range. The temperature setting range of +5˚ to +40˚C can be limited to prevent a too high or too

low temperature being selected under manual or comfort mode. For OCD3 with limit sensor the max. and min. temperature range refer

to the temperature of the limit sensor. For example: A wood floor covering should not be allowed to exceed a maximum of 27˚C. Low

limitation is used where the temperature of the floor is required never to fall below the minimum set temperature.

Time and temperature scale selection

☞

Maximum allowed temperature setting. Use the UP ( ) or

DOWN ( ) button to increase or reduce, and OK ( ) button

to accept.

Next is displayed LoLi. Press OK ( ) button to continue.

Minimum allowed temperature setting. Use the UP ( ) or

DOWN ( ) button to increase or reduce and OK ( ) button

to accept.

You can select either ˚C or ˚F scale, and 12 or 24 hour clock

as follows:

Press UP ( ) or DOWN ( ) button to change settings.

Confirm the required scale with the OK button ( ) button.

☞

}

☞

Press both UP ( ) and DOWN ( ) buttons together for 3 seconds. INFO is displayed.

Press UP( ) button until you reach the desired sub menu. Select the sub menu with the OK ( ) button.

Press UP ( ) or DOWN ( ) button to show the different

readouts.

No changes can be made here. Use the OK ( ) button to

end.

Selection of type (only visible in type OCD3)

Type OCD3-1999 has a built-in temperature sensor and an externally temperature sensor. In this configuration the thermostat controls

the temperature within the room and use the externally temperature sensor as limit sensor

Type OCD3 can be changed into type OCC3-1991 with an external temperature sensor that normally is placed in the floor construction.

In this configuration the thermostat controls the temperature of the floor and not the temperature within the room. OCD3 can also be

changed into type OCC3-1999 with a built-in temperature sensor. In this configuration the thermostat controls the temperature of the

room, and the external temperature sensor should not be installed.

OCD3-1999 With 2 sensors;

built-in room sensor and

incl. floor sensor 3m

OCC3-1991 Incl. floor sensor 3m

OCC3-1999 With built-in room sensor

☞

}

☞

Press the pin button for 3 secs. and the thermostat returns to factory settings. Time

and day is also reset and must be set according to “Setting the thermostat into

operation”.

Note that a OCD3 that has been modified to a OCC3 (see 4. Advanced settings

and read-out, selection of type) will return to a OCD3. Failure code E2 will be

displayed if the external sensor has been removed.

5. Reset to factory setting

6. Failure codes

E0 = Internal failure, replace thermostat

E1 = Built-in sensor short-circuit or disconnected, replace thermostat

E2 = External sensor short-circuit or disconnected

OJ ELECTRONICS A/S

Stenager 13B · DK-6400 Sønderborg

Tel. +45 73 12 13 14 · Fax +45 73 12 13 13

[email protected] · www.oj.dk

Adaptive function:

This function enables the thermostat to calculate when it needs to switch ON so that the required temperature is reached at the set

time. With a start time of 07:00 therefore, the thermostat may switch ON as early as 06:00 so that the desired temperature of 25˚C is

achieved by 07:00. Without this function set, the thermostat will start to heat at the time you set.

}

☞

Press the DOWN ( ) button to switch between on and off.

Press OK ( ) button to confirm.

Press OK ( ) button to end programming and to return to

scheduled programme.

☞

4-event time and temperature

Day 1-5

06:00

Time Temperature

OCC3-1991 OCC3-1999 OCD3-1999

08:00

16:00

22:30

08:00

23:00

Hi-Low temp.

5:2

24 H / ˚C

4-event sequence

Scale

Adaptive control

Day 6-7

25˚C 20˚C 20˚C

15˚C 15˚C

22˚C 22˚C

15˚C 15˚C

22˚C 22˚C

15˚C 15˚C

55˚C/5˚C 28˚C/15˚C

20˚C

27˚C

20˚C

27˚C

20˚C

55˚C/5˚C

Factory settings

Tasten Displaysymbole

A: B: C: D:

E: F: G:

Stifttaste

zur

Einstellung

der Uhr

Ein/Aus Rückstellen

auf die

Werkseinstellu

Einstellung

kleiner

OK -

annehmen Einstellung

größer Display

H: I: J: K:

L: M: N:

Uhrfunktion Manueller

Modus Uhrzeit und

Temperatur Wochentag

Heizung ein %

Überwachung

der

Einschaltdauer

4-Phasen-Symbol

1. Erste Schritte

Einführung

Der Thermostat dient dazu, Ihre Heizanlage zu vorgegebenen, für jeden Wochentag unterschiedlichen Zeitpunkten einzuschalten. Die Einstellung von 4

Perioden, genannt Phasen, für jeden Tag und mit unterschiedlichen Temperaturen ist möglich. Werkseits ist ein für die meisten Anlagen passender

Standardzeitplan vorprogrammiert. Falls Sie diese Einstellungen nicht ändern, arbeitet der Thermostat gemäß diesen Vorgaben.

Niedrigere Temperaturen in Perioden, in denen der Raum nicht benutzt wird, bedeuten niedrigere Energiekosten, ohne Verminderung des Komforts. Der

Thermostat verfügt über eine Adaptivfunktion, die automatisch den Beginn einer Heizperiode ändert, damit die gewünschte Temperatur zu dem von Ihnen

eingestellten Zeitpunkt erreicht ist. Nach drei Tagen hat die Adaptivfunktion die Einschaltzeitpunkte der Heizung entsprechend angepasst.

Der Thermostat wird mit eingebautem Temperaturfühler und einem externen Temperaturfühler geliefert. Bei dieser Konfiguration regelt der Thermostat die

Raumtemperatur und benutzt den externen Temperaturfühler als Begrenzungsfühler, um zu hohen oder zu niedrigen Temperaturen in der

Fußbodenkonstruktion vorzubeugen.

Durch Betätigung der am Thermostat befindlichen, mit R gekennzeichneten Taste lässt sich die Werkseinstellung des Thermostats wieder herstellen. Diese

Einstellungen sind am Ende des Handbuchs aufgelistet, wo auch Platz für Aufzeichnung des persönlichen Wochenplans vorhanden ist.

Bei Tastenbetätigung geht die Hintergrundbeleuchtung des Displays an. So lange eine Displaybeleuchtung erfolgt, ist der Heizwiderstand abgeschaltet.

Die Heizanlage kann mit dem eingebauten Ausschalter außer Betrieb genommen werden. Der für die Zeitsteuerung sorgende Mikroprozessor wird jedoch

weiter mit Spannung versorgt, womit auch die im Zeitplan enthaltenen Zeit- und Tagesangaben erhalten bleiben. Bei Heizbedarf und nach Einschalten des

Thermostats wird mit dem 4-Phasen-Programm auf Grundlage der aktuellen Uhrzeit und Tagesvorgabe fortgesetzt.

Inbetriebsetzung des Thermostats

☞

1-7

Zur Einstellung der korrekten Minutenzahl die

GRÖSSER- ( ) oder KLEINER- ( ) Taste

betätigen und mit der OK- ( )Taste annehmen.

Dann zur Einstellung des korrekten Wochentags

die GRÖSSER- ( ) oder KLEINER- ( ) Taste

betätigen und mit der OK- ( ) Taste annehmen.

Beim ersten Einschalten leuchten Uhrzeit und Wochentag blinkend auf und müssen eingestellt

werden. Sollte die Uhrzeit am Thermostat zu einem späteren Zeitpunkt justiert werden, mit

einem Stift in das für die Einstellung von Uhrzeit und Wochentag gekennzeichnete Loch

drücken. Die Einstellung muss bei Änderung von Sommer- und Winterzeit vorgenommen

werden.

Morgens

Nacht

Abwesend

Anwesend

Deutsch

2. Tägliche Anwendung des Thermostats

4-Phasen-Uhrenmodus:

Der Tag ist in 4 Phasen aufgeteilt, die den typischen Tagesablauf beschreiben. Befindet sich der Thermostat im 4-Phasen-Modus, passt er automatisch zu

den programmierten Zeitpunkten die Temperatur auf das geforderte Niveau an. Standardmäßig ist der Thermostat 5 Tage mit 4 Phasen und 2 Tage mit 2

Phasen programmierbar. Betreffend Programmierung siehe Abschnitt 3.

4-Phasen-

Uhrenmodus:

Komfortmodus:

☞

☞

Manueller Modus:

☞

☞

Vorübergehendes Übersteuern

Zum vorübergehenden Übersteuern einer Temperatur im 4-Phasen-Zeitplanprogramm die GRÖSSER- ( )

oder KLEINER- ( ) Taste einmal betätigen, um die Temperatur am Display anzuzeigen, danach zur Erhöhung

oder Herabsetzung der Temperatur erneut GRÖSSER ( ) oder KLEINER ( ) betätigen. Das Display blinkt 5

Sekunden lang und kehrt dann zur Zeitanzeige zurück. Die Übersteuerung bleibt bis zum nächsten

Programmschritt wirksam, wonach die Einheit zum Automatikprogramm zurückkehrt.

Das Uhrfunktionssymbol ( ) und eines der 4-Phasen-Symbole ( ) werden angezeigt.

Betreffend Programmierung siehe Abschnitt 3.

Komfort-Modus annullieren

Um das Übersteuern zu annullieren, die OK- ( ) Taste zweimal betätigen.

Dauerndes Übersteuern:

Während Feiertagen lässt sich das 4-Phasen-Zeitplanprogramm übersteuern. Zuerst die OK- ( ) Taste und

danach die GRÖSSER- ( ) oder KLEINER- ( ) Taste betätigen, bis die Übersteuerungstemperatur eingestellt

ist. Die Einheit wird jetzt dauernd mit dieser Temperatur betrieben.

Manuellen Modus annullieren

Um das dauernde Übersteuern zu annullieren, die OK- ( ). Taste einmal betätigen, wonach die Einheit zum

Automatikprogramm zurückkehrt.

5 Sek.

☞

Um die Programmierung zu beginnen, die OK- ( ) Taste 3 Sekunden lang betätigen

: Uhrzeit und Temperatur

Tag 1 - 5

Tag 6 - 7

☞ ☞

:Uhrzeit und Temperatur

☞☞

:Uhrzeit und Temperatur

3. Programmierung

4 Event Zeit und Temperatur

Für jede Phase sind der Startzeitpunkt und die

erforderliche Temperatur einzustellen.

Zum Beispiel soll die Heizung am Morgen um 07:00

eingeschaltet und die Temperatur auf 21°C

angehoben werden. Die OK- ( ) Taste 3 Sekunden

lang betätigen, wonach der Startzeitpunkt angezeigt

wird. Mit der GRÖSSER- ( ) oder KLEINER- ( ) Taste

den Zeitpunkt auf 07:00 ändern. Mit der OK- ( ) Taste

bestätigen. Jetzt wird die Temperatur angezeigt. Mit

der GRÖSSER- ( ) oder KLEINER- ( ) Taste die

Temperatur auf 21°C ändern. Mit der OK- ( ) Taste

bestätigen. Diese Aktion jetzt für die zweite Phase

wiederholen.

Diese Einstellungen werden für die am Display

angezeigten Wochentage 1-5 wirksam. Zur

Programmierung der Wochentage 6 und 7 gleich wie

oben erwähnt verfahren. Die Tage 6 und 7 werden im

Regelfall Samstag und Sonntag zugeordnet, und

verfügen nur über 2 Phasen.

Die Temperatur kann innerhalb eines Bereichs von +5

bis +40°C eingestellt werden. Zur Verfügung steht

auch die Wahl von Heizung AUS für diese Phase,

wobei die Temperatur auf 5°C abgesenkt wird,

anschließend ist erneut ( ) zu betätigen.

Überwachung des Energieverbrauchs

Der Thermostat berechnet die durchschnittliche Einschaltdauer und ermöglicht damit eine Überwachung des Energieverbrauchs.

Am Thermostat lässt sich anzeigen: Totale Einschaltdauer in Prozent für die letzten 2 Tage, 30 Tage oder 365 Tage.

Berechnung der Betriebskosten pro Tag: (Einschaltdauer:100) x kW x kWh-Preis x 24 h pro Tag

Beispiel: Anzeige: 30 % während der letzten 365 Tage

Heizanlagengröße: 1,2 kW (Auskunft beim Installateur einholen)

Strompreis: 0,2 EUR / kWh

Berechnung (30:100) x 1,2 kW x 0,2 EUR / kWh x 24 h = 1,7 EUR pro Tag

4. Erweiterte Einstellungen und Anzeigen

4-Phasen-Sequenz

Die aktuelle Phasensequenz blinkt: Tag 1-5, gefolgt von Tag 6-7. Zum Ändern GRÖSSER- ( ) Taste betätigen bis die Tage 1-6

und dann Tag 7, oder sämtliche 7 Tage blinken. Die gewünschte Sequenz mit der OK- ()

Taste auswählen.

☞✚

☞

5-2: 4 Phasen an 5 Tagen +

2 Phasen an 2 Tagen.

6-1: 4 Phasen an 6 Tagen +

2 Phasen an 1 Tag

7-0: 4 Phasen an allen 7 Tagen

☞

}

2 Tage

30 Tage

365 Tage

Software Version

Regelfühler

Begrenzungsfühler (nur sichtbar wenn als OCD3 konfiguriert)

}

Maximal und minimal zulässiger Temperaturbereich. Der Temperatureinstellbereich von +5° bis +40°C lässt sich begrenzen, um

die Wahl von zu hohen oder zu niedrigen Temperaturen im manuellen oder Komfortmodus zu verhindern. Für OCD3 mit

Begrenzungsfühler bezieht sich der max. und min. Temperaturwert auf die vom Begrenzungsfühler gemessene Temperatur. Beispiel:

Bei Holzbodenkonstruktionen soll ein Maximalwert von 27°C nicht überschritten werden. Die Mindestbegrenzung ist vorzusehen,

wenn die Bodentemperatur nicht unter einen eingestellten Mindestwert sinken darf.

Wahl der Zeitanzeige und Temperaturskala

☞

Größter zulässiger Temperatureinstellwert. Die GRÖSSER-

( ) oder KLEINER- ( ) Taste zum Erhöhen oder Senken

benutzen, und die Einstellung mit der OK- ( ) Taste

annehmen.

Die nächste Anzeige ist LoLi. Um fortzusetzen, die

OK- ( ) Taste betätigen.

Kleinster zulässiger Temperatureinstellwert. Die GRÖSSER-

( ) oder KLEINER- ( ) Taste zum Erhöhen oder Senken

benutzen, und die Einstellung mit der OK- ( ) Taste

annehmen.

Entweder die °C- oder °F-Skala und entweder die 12-

oder 24-Stundenanzeige lassen sich wie folgt wählen:

Zur Änderung der Einstellungen die GRÖSSER- ( )

oder die KLEINER- ( ) Taste betätigen. Die gewünschte

Anzeige mit der OK- ( ) Taste bestätigen.

☞

}

☞

Die GRÖSSER- ( ) und KLEINER- ( ) Taste 3 Sekunden lang gleichzeitig betätigen. INFO wird angezeigt. Die GRÖSSER- ( ) Taste

so lange betätigen, bis das gewünschte Untermenü erscheint. Das Untermenü mit der OK- ( ) Taste auswählen.

Die GRÖSSER- ( ) oder KLEINER- ( ) Taste

betätigen, um die verschiedenen Ausgaben

anzuzeigen.

Hierbei können keine Änderungen vorgenommen

werden. Zur Beendigung die OK- ( ) Taste

betätigen.

Wahl des Typs (nur sichtbar in Typ OCD3)

Typ OCD3-1999 verfügt über einen eingebauten Temperaturfühler und einen externen Temperaturfühler. In dieser Konfiguration regelt

der Thermostat die Raumtemperatur und benutzt den externen Temperaturfühler als Begrenzungsfühler. Typ OCD3 lässt sich auf Typ

OCC3-1991 mit normalerweise in der Fußbodenkonstruktion angebrachtem externen Temperaturfühler umstellen. In dieser

Konfiguration regelt der Thermostat die Fußbodentemperatur und nicht die Raumtemperatur. OCD3 kann auch auf Typ OCC3-1999 mit

eingebautem Temperaturfühler umgestellt werden. In dieser Konfiguration regelt der Thermostat die Raumtemperatur ohne Installation

des externen Temperaturfühlers.

OCD3-1999 Mit 2 Fühlern; eingebauter Raumfühler

einschl. Bodenfühler 3 m

OCC3-1991 einschl. eines 3 m langen Bodenfühlers

OCC3-1999 Mit eingebautem Raumfühler

☞

}

☞

Um die Werkseinstellungen des Thermostats wieder herzustellen, die Stifttaste 3

Sekunden lang betätigen. Uhrzeit und Tag werden ebenfalls rückgestellt und sind wie

im Abschnitt “Inbetriebsetzung des Thermostats” beschrieben einzustellen.

Bitte beachten, dass ein auf Typ OCC3 umgestellter Typ OCD3 (siehe Abschnitt 4.

Erweiterte Einstellungen und Anzeigen, Wahl des Typs) auf Typ OCD3

zurückgestellt wird. Fehlercode E2 kommt zu Anzeige, wenn der externe Fühler

entfernt wurde.

5. Rückstellen auf die Werkseinstellung

6. Fehlercodes

E0 = Interne Störung, Thermostat austauschen

E1 = Eingebauter Fühler kurzgeschlossen oder unterbrochen, Thermostat austauschen

E2 = Externer Fühler kurzgeschlossen oder unterbrochen

OJ ELECTRONICS A/S

Stenager 13B · DK-6400 Sønderborg

Tel. +45 73 12 13 14 · Fax +45 73 12 13 13

[email protected] · www.oj.dk

Adaptivfunktion: Mit dieser Funktion berechnet der Thermostat den erforderlichen Einschaltzeitpunkt, um die gewünschte

Temperatur zur vorgegebenen Uhrzeit zu erreichen. Bei Phasenstart um 07:00 schaltet der Thermostat daher möglicherweise bereits

um 06:00 EIN, damit die gewünschte Temperatur von 25°C um 07:00 erreicht wird. Ist diese Funktion nicht aktiv, wird die Heizung

vom Thermostat zu den eingestellten Uhrzeiten gestartet.

}

☞

KLEINER- ( ) Taste betätigen, um zwischen Ein und Aus

zu wechseln.

Mit der OK- ( ) Taste bestätigen.

Zur Beendigung der Programmierung und Rückkehr zum

geplanten Programm die OK- ( ) Taste betätigen.

☞

4-event time and temperature

Tag1-5

06:00

Uhrzeit Temperatur

OCC3-1991 OCC3-1999 OCD3-1999

08:00

16:00

22:30

08:00

23:00

Hoch-Tief-Temp.

5:2

24 H / ˚C

4-Phasen-Sequenz

Skala

Adaptive Regelung

Day 6-7

25˚C 20˚C 20˚C

15˚C 15˚C

22˚C 22˚C

15˚C 15˚C

22˚C 22˚C

15˚C 15˚C

55˚C/5˚C 28˚C/15˚C

20˚C

27˚C

20˚C

27˚C

20˚C

55˚C/5˚C

Werkseinstellungen

Кнопки Индикация дисплея

A: B: C: D:

E: F: G:

Кнопка

настройки

времени

Выключа

тель

Восстановлен

ие заводской

настройки

Уменьшение

значения

OK –

принять

Увеличение

значения

Дисплей

H: I: J: K:

L: M: N:

Функция

времени

Ручной режим Время и

температура

День недели

Нагрев

включен

Контроль

времени

включения в %

Символы 4-х периодов

1. Органы управления и ввод в работу

Введение

Термостат способен управлять Вашей нагревательной системой, включая ее в определенное время в различные дни недели. Обеспечивается

возможность задания четырех периодов (называемых событиями) на каждый день недели с различной температурой. Заводские установки

(настройка по умолчанию) подходят для большинства случаев применения. Термостат будет работать с настройкой по умолчанию, пока Вы ее не

отмените.

Термостат понижает температуру во время отсутствия людей в помещении, чем уменьшает расходы на электроэнергию, сохраняя при этом

комфорт. Термостат имеет адаптивную функцию, при помощи которой автоматически меняется время включения нагревательной системы для

достижения заданной температуры в установленное время. После 3-х дней работы адаптивная функция точно знает время включения нагрева.

Термостат имеет встроенный и внешний датчики температур. В такой комплектации термостат контролирует температуру в помещении, а

внешний датчик температуры используется в качестве датчика-ограничителя, чтобы не допустить возникновение слишком высокой или слишком

низкой температуры в конструкции пола.

Термостат имеет утопленную кнопку с маркировкой R, которая позволяет восстановить заводскую настройку. Значения этой настройки

приведены в конце инструкции, и там же оставлено место для записи Ваших собственных недельных установок.

Подсветка дисплея включается при нажатии кнопок. Нагревательный элемент выключается, когда дисплей светится.

Нагревательная система может быть выключена встроенным прерывателем. Микропроцессор, который контролирует время, получает питание

все время, поддерживая тем самым текущее время и день недели. Когда требуется нагрев, термостат включается и продолжает работу по

программе с 4-мя заданными периодами, исходя из текущего времени и дня недели.

ç‡ÒÚÓÈÍ‡ ÚÂÏÓÒÚ‡Ú‡ ‰Îﬂ ‚‚Ó‰‡ ‚ ‡·ÓÚÛ

☞

1-7

èË ÔÓÏÓ˘Ë ÍÌÓÔÍË ìÇÖãàóÖçàÖ áçÄóÖçàü ()ËÎË ìåÖçúòÖçàÖ áçÄóÖçàü ()‚˚·ÂËÚÂ

Ô‡‚ËÎ¸ÌÓÂ ‚ÂÏﬂ Ë Ì‡ÊÏËÚÂ ÍÌÓÔÍÛ OK ().

При помощи кнопки УВЕЛИЧЕНИЕ ЗНАЧЕНИЯ ()или УМЕНЬШЕНИЕ ЗНАЧЕНИЯ ()выберите

правильный день недели и нажмите кнопку OK ().

При первом подключении электропитания к термостату необходимо установить время и день недели - они мигают. Чтобы впоследствии

отрегулировать часы и показания дня недели, необходимо нажать утопленную кнопку () каким-либо острым предметом. Настройки

должны быть сделаны для летнего и зимнего времени.

Пробуждение

Ночь

Уход из дома

Приход домой

êÛÒÒÍËÈ

2. Повседневное использование термостата

Режим работы с разбивкой суток на 4 периода

Сутки разбиваются на 4 периода, характерных для типичного дня. Когда термостат работает в режиме разбивки суток на 4 периода, он

автоматически устанавливает необходимую температуру в заданное время. Обычно термостат настраивается на 5 дней с 4 периодами и 2

дня с двумя периодами. Порядок программирования изложен в разделе 3.

4 - ı ÔÓ„ ‡ ÏÏÌ ˚È Â ÊËÏ:

Режим комфорта:

☞

☞

êÛ˜ÌÓÈ ÂÊËÏ:

☞

☞

Отображаются символ функции часов ( ) и один из четырех символов времени

суток ( ). Порядок программирования изложен в разделе 3. б

Отмена режима комфорта

Для отмены состояния блокировки дважды нажмите кнопку OK ( ).

Отмена ручного режима

ÑÎﬂ ÚÓ„Ó ˜ÚÓ·˚ ÓÚÏÂÌËÚ¸ ÒÓÒÚÓﬂÌËÂ ÔÓÒÚÓﬂÌÌÓÈ ·ÎÓÍËÓ‚ÍË ‡‚ÚÓÏ‡ÚË˜ÂÒÍÓ„Ó ÂÊËÏ‡, Ì‡ÊÏËÚÂ ÍÌÓÔÍÛ

OK () Ó‰ËÌ ‡Á, Ë ÚÂÏÓÒÚ‡Ú ‚ÌÓ‚¸ ‚ÂÌÂÚÒﬂ ‚ ÂÊËÏ ‡‚ÚÓÏ‡ÚË˜ÂÒÍÓ„Ó ÛÔ‡‚ÎÂÌËﬂ.

5 сек

☞

ç‡ÊÏËÚÂ ÍÌÓÔÍÛ OK ()Ë Û‰ÂÊË‚‡ÈÚÂ ‚ ÚÂ˜ÂÌËÂ 3 ÒÂÍÛÌ‰ ‰Îﬂ ÚÓ„Ó, ˜ÚÓ·˚ Ì‡˜‡Ú¸

ÔÓ„‡ÏÏËÓ‚‡ÌËÂ

: BÂÏﬂ Ë ÚÂÏÔÂ‡ÚÛ‡

ÑÌË 1 - 5

ÑÌË 6 - 7

☞ ☞

: BÂÏﬂ Ë ÚÂÏÔÂ‡ÚÛ‡

☞ ☞

: BÂÏﬂ Ë ÚÂÏÔÂ‡ÚÛ‡

3. Программирование 4 периодов времени

суток и температуры

Для каждого периода необходимо задать время

начала отсчета и требуемую температуру.

К примеру, Вы хотите, чтобы нагрев включался в

07:00 утра и температура повышалась до 21°С.

Нажмите кнопку OK ( ) и не отпускайте в

течение 3 секунд, что приведет к отображению

времени начала отсчета. Измените это время на

07:00 при помощи кнопки УВЕЛИЧЕНИЕ

ЗНАЧЕНИЯ ( ) или УМЕНЬШЕНИЕ ЗНАЧЕНИЯ

( ). Нажмите кнопку OK ( ) для подтверждения.

Появится значение температуры. Измените его на

21°C при помощи кнопки УВЕЛИЧЕНИЕ

ЗНАЧЕНИЯ ( ) или УМЕНЬШЕНИЕ ЗНАЧЕНИЯ

( ). Нажмите кнопку OK ( ) для подтверждения.

Таким же путем можно запрограммировать

следующий период.

Эти настройки будут действительны для дней с

1-го по 5-й, отображаемых на дисплее. Для того

чтобы запрограммировать 6-й и 7-й дни,

повторите указанные выше действия. 6-м и 7-м

днями обычно являются суббота и воскресенье,

которые имеют только два периода.

Диапазон допустимой настройки температуры

составляет +5… +40°C. Также можно выбрать

отключение нагрева для определенного периода,

понизив значение настройки до 5°C и затем

нажав кнопку ( ).

Временная блокировка работы в автоматическом режиме

Для того чтобы на время изменить настройку температуры, запрограммированную для режима работы

с разбивкой суток на 4 периода, нажмите кнопку УВЕЛИЧЕНИЕ ЗНАЧЕНИЯ ( )или УМЕНЬШЕНИЕ

ЗНАЧЕНИЯ ( ) один раз для индикации температуры и путем последующих нажатий увеличьте или

уменьшите температуру. Дисплей будет мигать в течение 5 секунд, после чего вновь перейдет в режим

индикации времени. Такая блокировка будет действовать до наступления следующего

запрограммированного события (периода), а затем возобновится автоматическое выполнение

программы.

Постоянная блокировка работы в автоматическом режиме:

ç‡ ‚ÂÏﬂ Ô‡Á‰ÌËÍÓ‚ ÏÓÊÌÓ ÓÚÍÎ˛˜‡Ú¸ ÔÓ„‡ÏÏÛ ÂÊËÏ‡ ‡·ÓÚ˚ Ò ‡Á·Ë‚ÍÓÈ ÒÛÚÓÍ Ì‡ 4 ÔÂËÓ‰‡.

ç‡ÊÏËÚÂ ÍÌÓÔÍÛ OK ( ), ‡ Á‡ÚÂÏ ÔË ÔÓÏÓ˘Ë ÍÌÓÔÍË ìÇÖãàóÖçàÖ áçÄóÖçàü ()ËÎË ìåÖçúòÖçàÖ

áçÄóÖçàü ()ÛÒÚ‡ÌÓ‚ËÚÂ ÚÂ·ÛÂÏÛ˛ ‚‡Ï ÚÂÏÔÂ‡ÚÛÛ. ë ˝ÚÓ„Ó ÏÓÏÂÌÚ‡ ÚÂÏÓÒÚ‡Ú ·Û‰ÂÚ ÔÓÒÚÓﬂÌÌÓ

ÔÓ‰‰ÂÊË‚‡Ú¸ ˝ÚÛ ÚÂÏÔÂ‡ÚÛÛ.

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Termostato de OJ Electronics

OJ Electronics

OJ Electronics UDG4 Manual de usuario

OJ Electronics

OJ Electronics OCC2-1991H1 Manual de usuario

OJ Electronics

OJ Electronics ETN4-1999 Manual de usuario

OJ Electronics

OJ Electronics OCD2-1999 Manual de usuario

OJ Electronics

OJ Electronics OCC4 Manual de usuario

OJ Electronics

OJ Electronics UCCG-4991 Manual de usuario

OJ Electronics

OJ Electronics OCD4 Manual de usuario

OJ Electronics

OJ Electronics OCC4 Manual de usuario

OJ Electronics

OJ Electronics UDG Manual de usuario

OJ Electronics

OJ Electronics ETR2 Manual de usuario

OJ Electronics

OJ Electronics MTD3 Manual de usuario

OJ Electronics

OJ Electronics OCD4 Manual de instalación y operación

OJ Electronics

OJ Electronics OCC3 Manual de usuario

OJ Electronics

OJ Electronics OWD5-1999 Manual de usuario

OJ Electronics

OJ Electronics 29071 Manual de usuario

OJ Electronics

OJ Electronics WLM2 Manual de usuario

OJ Electronics

OJ Electronics UCG Manual de usuario

OJ Electronics

OJ Electronics ETR2 Manual de usuario

OJ Electronics

OJ Electronics MCD3-1999 Manual de usuario

OJ Electronics

OJ Electronics MSW4-10 Manual de usuario

OJ Electronics

OJ Electronics OCD6-1999 Manual de usuario

OJ Electronics

OJ Electronics MCC4 Manual de usuario

OJ Electronics

OJ Electronics OCC4 Manual de usuario

OJ Electronics

OJ Electronics ETN4-1999 Manual de usuario

Manuales populares de Termostato de otras marcas

EWELLY

EWELLY EW-181 Manual de usuario

Prolon

Prolon T1100 Instrucciones de instalación

Computherm

Computherm Q20 Manual de usuario

Heatmiser

Heatmiser neoStat Manual de usuario

Aube Technologies

Aube Technologies TH111GFCI-NP 240 VCA Manual de usuario

Mars

Mars HEAT CONTROLLER IR Wireless Thermostat Manual de usuario

Saswell

Saswell SAS920XWHB-7-S-RF Guía

Aircalo

Aircalo TFP1-ET85P2 Manual de usuario

Honeywell

Honeywell CM721 Manual de usuario

Carrier

Carrier DEBONAIR 33CS Manual de usuario

Lennox

Lennox iHarmony Zone Thermostat Instrucciones de montaje

Gemtech

Gemtech GT7000 Manual de instrucciones

Rollei

Rollei Smartes 45000 Manual de usuario

Sinope

Sinope TH1300RF Manual de usuario

Honeywell

Honeywell RLV4305 Manual de usuario

Honeywell

Honeywell Prestige 2.0 THX9421 Manual de usuario

NuTone

NuTone NTBZ48 Instrucciones de funcionamiento originales

Stelpro

Stelpro MAESTRO ASMT402AD Manual de usuario
