OfficeSource PL133 Manual de usuario

OFFICE FURNITURE

MODEL NO. PL133

OFFICESOURCE.COM

Last Updated: 6/2022

ASSEMBLY INSTRUCTIONS

Insert the cam with the arrow

pointing towards the hole in the

edge.

Line up Cam Lock,

turn clockwise.

1 2

Insert the Cam Lock into Klix

Cam. Turn Klix Cam to lock.

Place all wooden parts on a clean and smooth surface such as a rug or carpet to avoid the parts from

Remove all wrapping materials, including staples & packing straps before you start to assemble.

Check to be sure that you have all parts and hardware.

Keep all hardware parts out of reach of children.

Do not tighten all screws/bolts until all completely assembled.

being scratched.

IMPORTANT NOTE :

Housing

Cap (S)

7 Pcs

6 Hole

L-Bracket

5 Pcs

Cam Lock

11 Pcs

System 5

KD Fitting

3 Pcs

Adjustable

Glide

3 Pcs

JCBC

M6 x 15mm

4 Pcs

Center Panel

DCBA

Top Panel

KLIX CAM INSTRUCTIONS

Side Panel End Panel

Screw

M3.5 x 16mm

4 Pcs

Klix Cam

14 Pcs

Metal Leg

Please follow these instructions for easy assembly.

1 2

Housing

Cap (L)

7 Pcs

345 6

PORK CHOP BULLET

PL 133 L/R ATMGG

M4 x 65

Allen-Key

1 Pc

Screw

#6 x 58"

30 Pcs

PAGE 1 OF 2

OFFICE FURNITURE

MODEL NO. PL133

OFFICESOURCE.COM

Last Updated: 6/2022

ASSEMBLY INSTRUCTIONS

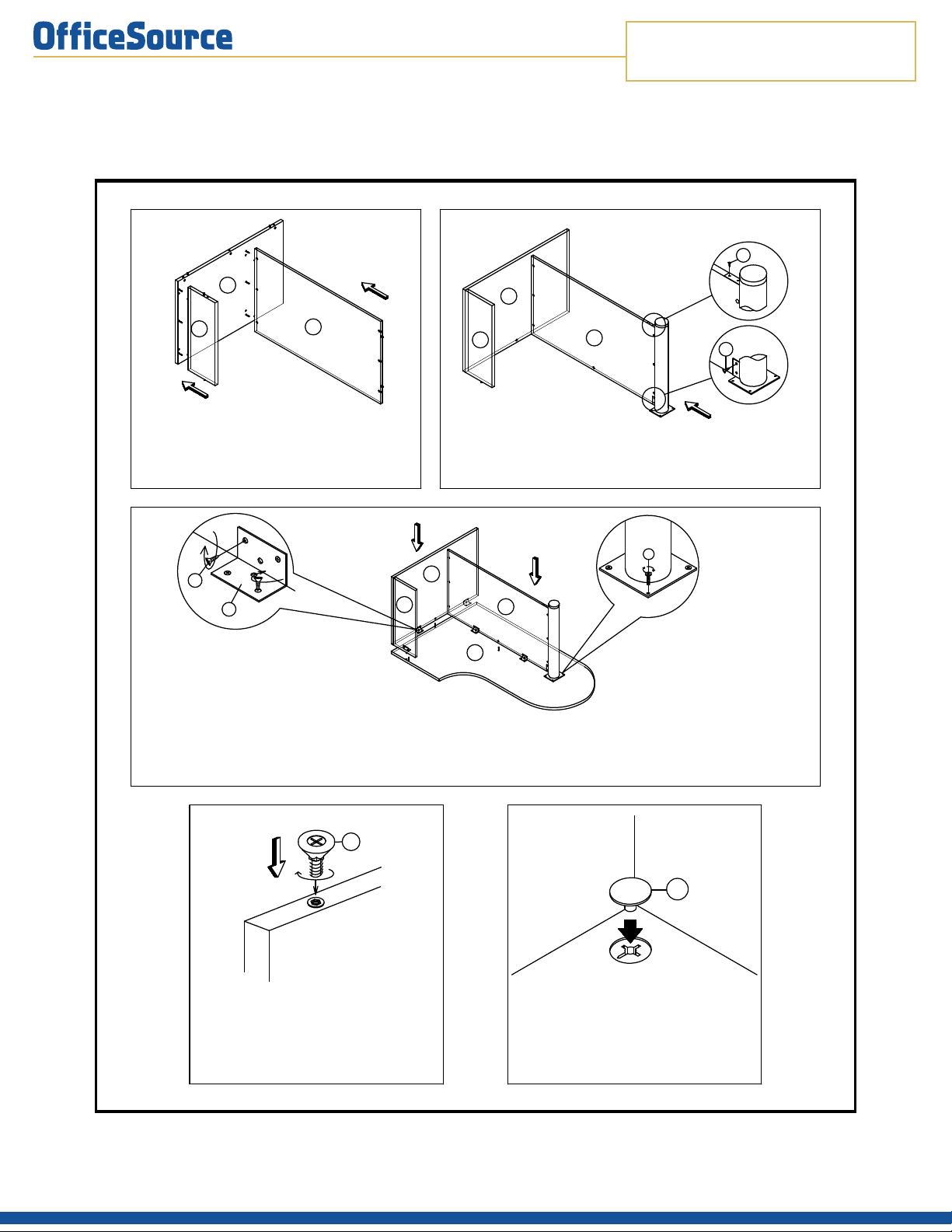

Screw Adjustable Glide (5)

into bottom of Side Panel

(B) and End Panel (C).

Attach the L-Bracket (6) to Side

Panel (B), End Panel (C) and

Center Panel (D) as shown.

Tighten Screws (7) securely.

Attach Housing Cap (4) to all Klix

Cam(3) by pushing neck thought

center of cam.

Attach the Metal Leg (D)

to Top Panel (A) by using

JCBC Screws (10).

Attach the body to Top Panel (A) by using

Cam Lock (1) and Klix Cam (3).

Attach the Center Panel (D) and End

Panel (C) to Side Panel (B) by using

Cam Lock (1) and Klix Cam (3).

Attach the Metal Leg (E) to Center Panel (D) by using

System 5 KD Fitting (2) and Klix Cam (3).

Secure Metal Leg (E) with

Screws (9).

PL 133 L/R ATMGG

PORK CHOP BULLET

PAGE 2 OF 2
