Terminal-
Nummer Terminal-
Nummer
DRB-2-2-00 SIN
1➔2
2➔1
3➔3
4➔5
5➔6
6➔4

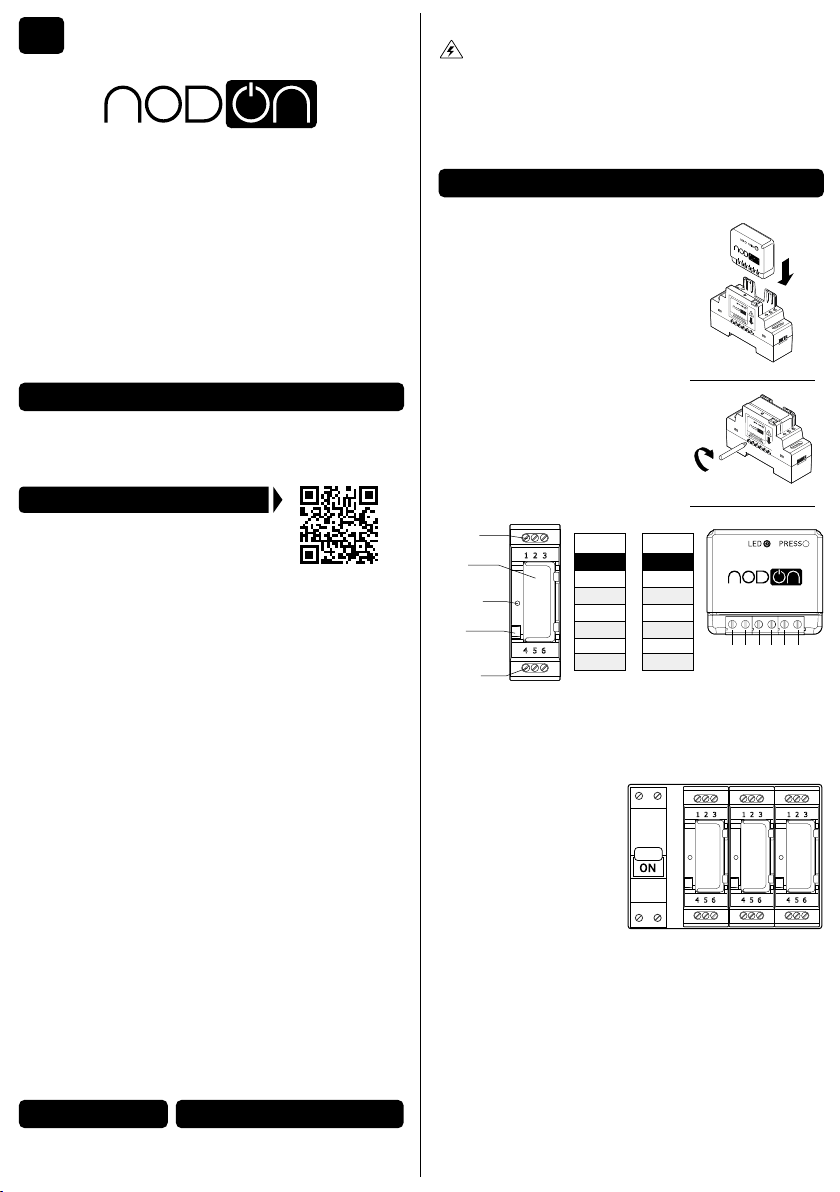

GEBRAUCHSANWEISUNGDE
HUTSCHIENEN-GEHÄUSE
FÜR FUNKMODULE
Artikelnummer: DRB-2-2-00 • Maximale Stromstärke : lesen Sie das Handbuch des
entsprechenden Moduls • Hutschienen-Gehäuse kompatibel: Typ Ω EN 50022
Kompatible Module: SIN-X-1-XX, SIN-X-2-XX, SIN-X-RS-XX, SIN-X-FP-XX
Betriebstemperatur: -20°C bis 40°C
Abmessungen: 87x27x58 mm • Gewicht: 46 g • Garantie: 2 Jahre
STROMSCHLAGGEFAHR
Empfehlung
VOR DER INSTALLATION MÜSSEN SIE SICHERSTELLEN, DASS DIE
STROMVERSORGUNG UNTERBROCHEN IST. ANSONSTEN BESTEHT
DIE GEFAHR EINES STROMSCHLAGS.
Schalten Sie die Stromversorgung direkt am Sicherungskasten ab, um die Gefahr eines Stromschlags zu
vermeiden. Dieses Hutschienen-Gehäuse ist für eine Verwendung unter Spannung ausgelegt. Eine falsche
Installation kann einen Brand oder einen Stromschlag verursachen. Das Hutschienen-Gehäuse muss unbedingt
unter strengster Einhaltung der Anweisungen dieser Gebrauchsanleitung installiert UND angeschlossenwerden
werden. NodOn® übernimmt keine Haftung für Unfälle oder Schäden, die auf die Nichteinhaltung der
Montageanweisungen zurückzuführen sind. Schalten Sie die Stromversorgung vor jedem Eingriff ab und
nehmen Sie keine Änderungen vor, wenn die LED des Moduls im Hutschienen-Gehäuse leuchtet.
INSTALLATION
Abbildung 4
Die Leistung jedes Moduls darf 1500W
nicht überschreiten, wenn 3 DIN-
Schienen-Gehäuse gemäß Abbildung
4 in der Schalttafel angeordnet sind.
• Verwenden Sie das Gerät nie, wenn es nicht ordnungsgemäß installiert ist und sich
nicht in einem den geltenden Normen entsprechenden Schaltkasten bendet.
• Halten Sie das Produkt von Flüssigkeiten fern.
nodon.fr/de/ Abschnitt
Bedienungsanleitungen in weiteren Sprachen nden
Sie unter: www.nodon.fr/notices
NodOn SAS
121 rue des Hêtres
45590 St CYR EN VAL (FRANCE)
KONTAKT
SICHERHEITSHINWEISE
KUNDENDIENST
DRB-2-2-00_UGB_DE_V6
GEBRAUCHSANWEISUNG
Gehen Sie direkt zur ausführlichen Anleitung im Support Bereich unter
nodon.fr/de/technische-unterstuetzung/
Installationsanleitung
Stellen Sie die allgemeine Stromversorgung des
Schaltkastens ab.
Öffnen Sie die Klemmen des Moduls, das Sie
anschließen möchten.
Setzen Sie das Modul in das Hutschienen-
Gehäuse ein und achten Sie auf die richtige Richtung
des Moduls, die Klemmleiste muss sich links
benden (siehe Abbildung 1). Überprüfen Sie, ob die
Klemmen genug geöffnet sind, damit die Stifte im
Gehäuse nicht geknickt werden.
Ziehen Sie die 6 Schrauben des Moduls fest, um
die beiden Teile aneinander zu befestigen (siehe
Abbildung 2).
Um das Modul heraus zu nehmen, lösen Sie die 6
Schrauben des Moduls einfach wieder.
Installieren Sie das Gehäuse mit dem Modul auf
die Hutschiene des Schaltkastens.
Schließen Sie die Klemmen entsprechend Ihrem
Modul nach dem Schema an (siehe Abbildung 3).
Abbildung 2
Schalten Sie die allgemeine Stromversorgung wieder ein und prüfen Sie, ob
die LED auf dem Modul am Lichtleiterpunkt leuchtet.
Für das Pairing oder die Konguration Ihres Moduls schlagen Sie bitte in dessen
Gebrauchsanweisung nach.
Abbildung 1
Modul
Taste
Lichtleiter
Terminal
Terminal Abbildung 3
1 2 3 54 6
