Nikon Coolpix L10 Instrucciones de funcionamiento

作成承認印配布許可印

Copyrigh ｃ2007 by Nikon Corporation.

Printed in Japan FEB 2007

VAA76013-R.3709.A

VAA76013

Ｍ

サービス

計画課

REPAIR MANUAL

INC

VAA76013-R.3709.A

- Ｌ１０ -

Contents

Speciations ････････････････････････････････････････････････････････････････････････････････ M1 - M2

Disassembly

Warning ･･････････････････････････････････････････････････････････････････････････････････････ D1

External screw ･･･････････････････････････････････････････････････････････････････････････････ D2

Removal of Rear cover･･････････････････････････････････････････････････････････････････････････ D3

Discharge of Main condenser ･････････････････････････････････････････････････････････････････････ D4

Rear cover ････････････････････････････････････････････････････････････････････････････････D4-D5

LCD panel ････････････････････････････････････････････････････････････････････････････････D5-D6

Removal of Front cover ･････････････････････････････････････････････････････････････････････････ D6

Front cover ･･････････････････････････････････････････････････････････････････････････････････ D7

Assembly

Front cover ･･･････････････････････････････････････････････････････････････････････････････････ A1

Installation of Front cover ･･･････････････････････････････････････････････････････････････････････ A2

LCD panel ････････････････････････････････････････････････････････････････････････････････A3-A4

Rear cover ･･･････････････････････････････････････････････････････････････････････････････････ A4

Installation of Rear cover ････････････････････････････････････････････････････････････････････････ A5

External screw ････････････････････････････････････････････････････････････････････････････････ A6

Adjustment ･････････････････････････････････････････････････････････････････････････････････A7 - A15

Inspection standards ･･･････････････････････････････････････････････････････････････････････････ R1 - R8

Tool List ････････････････････････････････････････････････････････････････････････････････････ T1 - T2

INC

VAA76013-R.3709.A

- M･Ｌ１０ -

Specications

Type Compactdigital camera

Effective pixels

CCD

Image size (pixels)

5.0 million

1/2.5-in. CCD; total pixels: 5.05 million

・2.560 × 1.920［High(2560) /Normal (2560)］・2048 × 1.536［Normal(2048)］

・1.024 × 768［PC screen(1024)］・640 × 480［TV screen(640）］

Lens Zoom-Nikkor with 3 × optical zoom

f=6.2 - 18.6mm (35-mm [135] camera-format equivalent: 37.5 - 112.5mm)

f2.8 - f5.2（7 elements in 6 groups）

Digital zoom Up to 4 ×(35-mm [135]camera-format equivalent:450 mm)

Autofocus (AF)

Focus range (from lens)

Focus-area

Contrast-detectAF

40 cm (15.7in.) - ∞

(Macro mode: 15 cm (5.9 in.) - ∞ [W]

Center

Monitor

Approximate frame

coverage

2.0 in., 153,000-dot, TFT LCD monitor with brightness adjustment

Shooting mode: 97% horizontal and 97% vertical

Playback: 100% horizontal and 100% vertical

Storage

Media

File system

File formats

Internal memory (approx.7 MB); SD (Secure Digital) memory cards

DCF, Exif 2.2, and DPOF compliant

Compressed: JPEG-baseline-compliant

Movies: QuickTime

Exposure

Metering

Exposure control

Range

Matrix, center-weighted

Programmed auto exposure with exposure compensation (-2.0 - +2.0 EV in steps of 1/3

EV)

W: +1.0 - +16.0 EV T: +1.0 - +17.0 EV

Shutter

Speed

Mechanical and charge-coupled electronic shutter (1/2000sec)

4 - 1/2000 s

Aperture

Range

Magnetically-controlled

2 (f/2.8 and f/5.2 [W])

ISO Sensitivity Approximately equivalent to ISO 50 (auto gain to ISO 200)

Self-timer Only for 10 seconds

Built-in ash

Range (approx.)

Sync method

W: 0.4 - 3.0 m/1 ft. 4in. - 9 ft. 10 in. T: 0.4 - 2.5 m/1 ft. 4 in. - 8 ft. 2 in.

Sensor ash system

Interface USB

Video output Can be selected from NTSC and PAL

I/O terminals Audio video out/digital IO (USB）

Supported languages German, English, Spanish, French, Italian, Dutch, Russian, Swedish, Portuguese,

Polish, Indonesian, Finnish, Danish, Norwegian, Czech, Thai, Japanese,

Chinese (Simplied and Traditional), and Korean (20 languages)

INC

VAA76013-R.3709.A

- M･Ｌ１０ -

Power sources ・LR6 alkaline(AA-size)battery× 2(supplied)

・ZR6 oxyride(AA-size)battery× 2(available separately)

・FR6 lithium(AA-size)battery× 2(available separately)

・Rechargeable Ni-MH Battery EN-MH1×2

(available separately from Nikon)

・AC Adapter EH-65A (available separately from Nikon)

Battery life

(Based on CIPA standard)

Approx.250 shots with LR6 Alkaline (supplied)

Approx.250 shots with ZR6 oxyride (available separately)

Approx.600 shots with FR6 lithium (available separately)

Approx.300 shots with Rechargeable Ni-MH Battery EN-MH1

(available separately from Nikon)

Approximate dimensions 89.5 × 60.5 × 26 mm / 3.5×2.4×1.0in.(W×H×D)

Approximate weight 115 g (4.1 oz) without battery or memory card

Operating environment

Temperature

Humidity

0 - 40 ℃ (32 - 104 °F )

Less than 85% (no condensation)

* Based on Camera and Imaging Products Association (CIPA) standard for measuring life of camera batteries. Measured at

25 °C (77 °F); zoom adjusted with each shot, ash red with every other shot, image mode set to NORMAL.

INC

VAA76013-.R.3709A

- D ･Ｌ１０ -

WARNING

There are high voltege parts inside. Be careful of this electric shock,

when you remove the cover.

You must discharge the main condenser according to the instruction

of this repair manual after you remove the cover.

DISASSEMBLY

Points to notice for Lead-free solder products

・Lead-free solder is used for this product.

・For soldering work, the special solder and soldering iron are required.

・Do NOT mix up lead-free solder with traditional solder.

・Use the special soldering iron respectively for lead-free solder and lead solder. They cannot be used in

common.

Note : ①Be sure to remove the SD memory card and batteries before disassembly.

②When disassembling, make sure to memorize the processing state of wires, screws to be

fixed and their types, etc.

③Because electrical parts are easily damaged by static electricity, make sure that you are

well earthed/grounded.

INC

VAA76013-.R.3709A

- D ･Ｌ１０ -

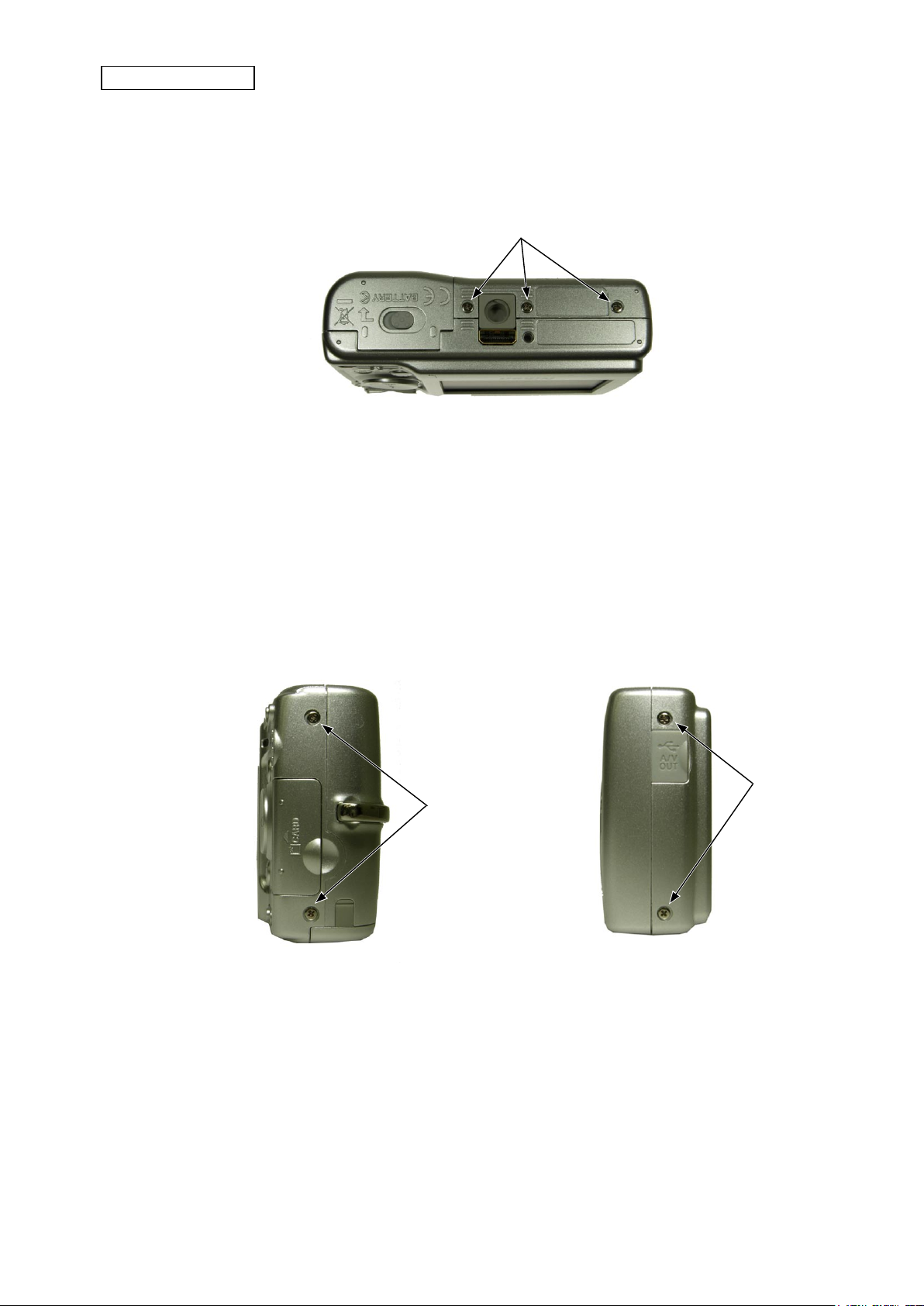

・Take out the three screws (M1.7×4.0).

M1.7×4.0

・Take out the two screws (M1.7×4.0).

M1.7×4.0

External screw

INC

VAA76013-.R.3709A

- D ･Ｌ１０ -

Removal of Rear cover

Hook

Hook×3

Rear cover

・Open the SD cover and USB cover.

・Release each hook and remove the rear cover.

SD cover

USB cover

INC

VAA76013-.R.3709A

- D ･Ｌ１０ -

Discharge of Main condenser

２ｋΩ／５Ｗ

Top cover

Caution:

The terminals of discharge tool must NOT touch

the top cover.

2kΩ/5W

WARNING

There are high voltege parts inside. Be careful of this electric shock,

when you remove the cover.

You must discharge the main condenser according to the instruction

of this repair manual after you remove the cover.

Rear cover

INC

VAA76013-.R.3709A

- D ･Ｌ１０ -

USB cover

・Remove the USB cover.

LCD panel

・Remove the LCD panel from the LCD holder.

・Take out the four screws (M1.7×4.0).

・Remove the LCD holder.

M1.7×4.0 M1.7×4.0

M1.7×4.0

LCD panel

LCD holder

INC

VAA76013-.R.3709A

- D ･Ｌ１０ -

・Remove the FPC from the connector.

・Take out the screw (M1.4×3.0). ・Release the hook.

M1.4×3.0

Hook

Be careful NOT to

damage the release

SW.

・While slackening the release area, remove the front cover.

LCD panel

FPC

Connector

Removal of Front cover

INC
