1. Touchscreen 550-20100
Dit touchscreen ondersteunt geen toegangscontrole. Voor toegangscontrole in een Niko Home Control installatie
gebruik je het touchscreen 2 (550-20101). Raadpleeg hoofdstuk13 voor meer informatie.
Dit touchscreen kan niet gebruikt worden in installaties met een connected controller light (550-00002).
Beschrijving
Het Niko Home Control touchscreen biedt de bewoner een gebruiksvriendelijke interface waarmee hij alle functies van de Niko
Home Control installatie kan bedienen. Het icoon naast elke actie geeft zijn huidige status weer. Bovendien geeft het touchscreen
een gedetailleerde weergave van het elektriciteits-, gas- en waterverbruik als deze functies in de installatie aanwezig zijn.
Overzicht
550-20100
A. Startscherm Toont de datum, de tijd en (als deze functie aanwezig is) de meting van het globale
elektriciteitsverbruik alsook de vier tabbladen voor bediening, favorieten, energie en instellingen.
B. Bediening Toont met standaardsymbolen de locaties en acties die je ingesteld hebt in de
programmeersoftware.
C. Favorieten Toont de favorieten die je ingesteld hebt via het tabblad “instellingen”.
D. Energie Toont de meetwaarden voor het gas-, water- en elektriciteitsverbruik.
E. Instellingen Hier kun je instellingen aanpassen voor de tabbladen “bediening” en “favorieten”, alsook de
systeeminformatie en het logboek van meldingen en alarmen raadplegen.
F. Resetknop Hiermee reset je het touchscreen. Deze knop bevindt zich in het midden aan de onderzijde van het
touchscreen.
A
F
B C D E
Touchscreen 550-20100 1
Werking
Via de symbolen op het touchscreen bedient de bewoner de functies die je bij het programmeren van de installatie
toegewezen hebt. Hij kan ook informatie opvragen over het elektriciteits-, gas- en waterverbruik.
Het touchscreen bedienen
1 Raak het touchscreen aan.
Het startscherm verschijnt.Als je het touchscreen 30s niet aanraakt, wordt het verduisterd om energie te besparen.
2 Raak het tabblad “bediening”,“favorieten”,“energie” of “instellingen”aan om het te selecteren.
Werken met het tabblad “bediening”
1 Selecteer het tabblad “bediening”.
2Touchscreen 550-20100
2 Selecteer de gewenste locatie.
3 Selecteer de functie die je wilt activeren of deactiveren.
Werken met het tabblad “favorieten”
Voordat je favorieten Kunt gebruiken, moet je ze instellen via het tabblad “instellingen”.
1 Selecteer het tabblad “favorieten”.
2 Selecteer de functie die je wilt bedienen.
Touchscreen 550-20100 3
Werken met het tabblad “energie”
• De installatie moet uitgerust zijn met een meetmodule voor elektriciteit (zie Meetmodules elektriciteit op pagina
1) of een pulsteller (zie Pulsteller op pagina 1) om de meetgegevens voor gas, water en elektriciteit te
kunnen weergeven.
• Als je alleen met een pulsteller werkt, kun je het live gas-, water- of elektriciteitsverbruik niet zien.
1 Selecteer het tabblad “energie”.
2 Selecteer de meting die je wilt zien: elektriciteit, gas of water.
3 Selecteer een periode: live, dag, week, maand of jaar.
4 Selecteer de weergave voor de gekozen periode: verbruik of kost (je kunt niet kiezen voor een weergave in euro bij een
livemeting).
4Touchscreen 550-20100
Werken met het tabblad “instellingen”
1 Selecteer het tabblad “instellingen”.
2 Doe één van de volgende:
• Selecteer “bediening” om de iconen van de verschillende locaties aan te passen.
• Selecteer “favorieten” om acties toe te voegen aan of te verwijderen uit de favorietenlijst.
• Selecteer “systeeminfo” om de systeeminformatie te raadplegen.
• Selecteer “alarmen” om het logboek van meldingen en alarmen te raadplegen.
Touchscreen 550-20100 5
Installatie
• Verbind het touchscreen met de RJ45-poort 1, 2 of 3 van de connected controller. Gebruik hiervoor een
twisted pair-kabel (bij voorkeur een afgeschermde FTP of STP). Zowel het touchscreen als de connected
controller zijn voorzien van een RJ45-poort. Daarom moet je RJ45-connectoren op de kabel bevestigen om
deze aan de ene kant met de connected controller te verbinden en aan de andere kant met het touchscreen
of gebruikmaken van een kabel met voorgemonteerde RJ45-connectoren.
• Het touchscreen kan via Power over Ethernet (PoE) over dezelfde twisted pair-kabel van voeding worden
voorzien, waarbij je gebruikmaakt van de Niko PoE-voeding (550-00501). Je kunt ook een aparte
voedingskabel leggen die je verbindt met een aparte 24Vdc-voeding in de schakelkast. In dat geval heb je
naast de twisted pair-kabel ook een 24V-voedingskabel nodig zoals een SVV, JYSTY, TPVF of UTP.
Aansluitschema’s
Met Power over Ethernet-voeding (PoE)
* twisted pair-kabel (UTP, FTP of STP)
L
N
550-00501
6Touchscreen 550-20100

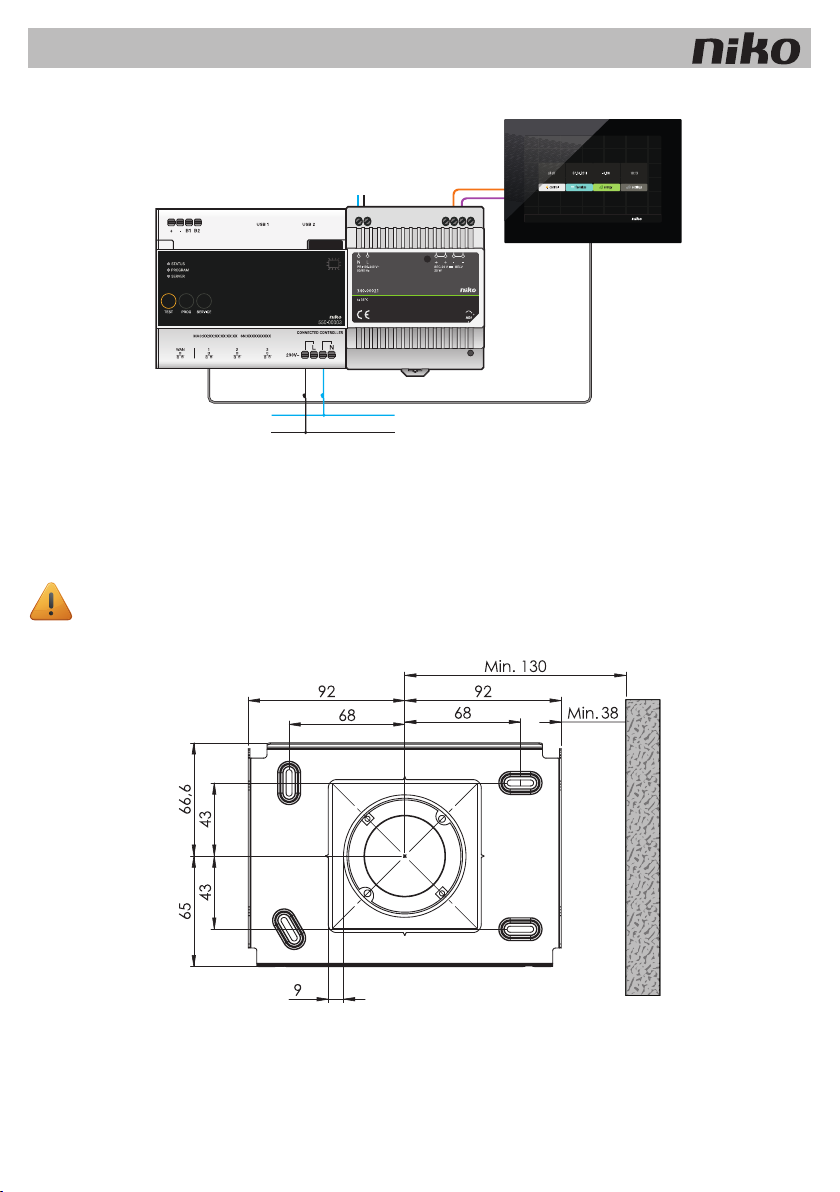

Met 24V-voeding
* twisted pair-kabel (UTP, FTP of STP)
Houd rekening met de afmetingen van de montageplaat en het touchscreen in volgende afbeeldingen om te bepalen waar
op de muur het touchscreen moet komen.
Horizontaal moet het midden van de inbouwdoos minstens 130mm verwijderd zijn van muren, deuren, etc.
Afmetingen montageplaat
24V DC
*
L
N
Touchscreen 550-20100 7
Afmetingen touchscreen
• Installeer het touchscreen:
• op ooghoogte voor optimale zichtbaarheid (±150cm).
• niet in direct zonlicht.
• niet in de buurt van een haard, verwarming of andere warmtebron.
• niet in vochtige ruimtes.
• Het touchscreen is niet geschikt voor inbouw. Monteer het tegen de muur op een standaard inbouwdoos van
minimaal 40mm diep.
• Per installatie zijn in totaal tien touchscreens, smartphone- of pc-applicaties toegelaten.
8Touchscreen 550-20100
Voor de connectoren boor je 40mm diep met een boor (met een diameter van 6mm). In hout heb je de connectoren niet
nodig en is het boorgat maar 20mm diep met een diameter van 3mm.
Om het touchscreen te installeren:
1 Schroef de montageplaat tegen de muur.Gebruik de vier bijgeleverde schroeven en connectoren.
• Centreer de montageplaat ten opzichte van de inbouwdoos.
• Monteer de montageplaat waterpas.
• De oneffenheid van de muur mag maximaal 2mm bedragen.
2 Sluit de bijgeleverde groene schroefconnector aan op de 24V-voedingskabel. Respecteer hierbij de polariteit zoals
aangeduid op de achterzijde van het touchscreen.
• Als je met een PoE-voeding werkt, heb je geen aparte 24V-voedingskabel nodig.
• Gebruik enkel de Niko PoE-voeding van het type IEEE802.3af. Deze voeding levert voedingsspanning via de
vrije paren.
• De bijgeleverde groene schroefconnector (24V-voeding) is geschikt voor een koperdoorsnede van maximaal
1,5mm².
3 Bevestig een RJ45-connector op de twisted pair-kabel (UTP,STP of FTP) volgens T568B.
Min.
1,50m
Touchscreen 550-20100 9
4 Plaats de RJ45-connector en, indien aanwezig, de 24V-voedingskabel in het touchscreen.
5 Hang het touchscreen aan de montageplaat en duw het in één vloeiende beweging tot tegen de muur.
6 Bevestig het touchscreen met bijgeleverde inbussleutel en verwijder alle beschermfolie.
10 Touchscreen 550-20100
