Niko 10-364 Manual de usuario

10-364
Productinformatie
Information de produit
Produktinformation
Product information
Informácie o výrobku
Module met transponderlezer
Module avec lecteur à badge
Transponderlesermodul
Module with transponder reader
Modul s čítačkou transpondéra
10-364

10-364
03 Nederlands
20 Français
37 Deutsch
54 English
71 Slovenčina

3NL
10-364
1. INHOUD VERPAKKING
1 x transponderlezer-module 10-364
1 x infraroodafstandsbediening
3 x tussenfolie 0,5 mm
4 x bevestigingsmoer M4
1 x schroevendraaier met rond handvat
1 x productinformatie ”Module met transponderlezer 10-364”
2. INLEIDING
2.1. Toelichting bij de productinformatie
De productinformatie is uitsluitend bedoeld voor professionele elektro-installateurs.
De productinformatie bevat belangrijke verwijzingen naar beoogd gebruik, installatie en inbedrijfstelling.Berg de productinformatie ergens op waar onderhouds- en
reparatiediensten ze makkelijk kunnen terugvinden.
2.2. Gebruikte symbolen en waarschuwingen
Symbool Signaalwoord Verklaring
GEVAAR ! Dit signaalwoord duidt op een gevaar met een hoge risicograad dat, indien het niet wordt vermeden, dodelijke
gevolgen heeft of tot zware letsels leidt.
WAARSCHUWING ! Dit signaalwoord duidt op een gevaar met een gemiddelde risicograad dat, indien het niet wordt vermeden,
dodelijke gevolgen kan hebben of tot zware letsels kan leiden.
VOORZICHTIG ! Dit signaalwoord duidt op een gevaar met een lage risicograad dat, indien het niet wordt vermeden, tot kleine
of matige letsels kan leiden.
OPGELET ! Dit signaalwoord houdt in dat er schade aan het toestel, het milieu of andere materiële schade kan ontstaan.
2.3. Andere symbolen
Belangrijke tip of belangrijke informatie
Operationele stap
Kruisreferentie: uitgebreidere informatie over het thema, zie bron
Opsomming in een lijst op het 1e niveau
- Opsomming in een lijst op het 2e niveau
a) Verklaring
3. VEILIGHEIDSWAARSCHUWINGEN
3.1. Algemene veiligheidsbepalingen
Montage, installatie en inbedrijfstelling van en reparaties aan elektrische toestellen mogen enkel door een professionele elektro-
installateur worden uitgevoerd.
Houd u aan de geldende normen en voorschriften voor technische installaties.
WAARSCHUWING ! Elektrische schok met dodelijke afloop.
Neem bij werken aan installaties die op een wisselstroom van 230 V werken de veiligheidsvereisten in acht conform de algemeen
geldende wetten, normen, reglementen en voorschriften.

NL4
10-364
Neem bij de plaatsing van bus-installaties de algemene veiligheidsbepalingen voor telecommunicatieapparatuur in acht conform de
algemeen geldende wetten, reglementen en voorschriften.
3.2. Beveiliging tegen blikseminslag
OPGELET ! Beschadiging van het toestel door overspanning.
Voorzie voldoende beveiliging tegen blikseminslag zodat de spanning aan de aansluitingen nooit boven 32 V DC gaat.
4. PRODUCTOMSCHRIJVING
4.1. Beoogd gebruik
De module met transponderlezer 10-364 is een afzonderlijke functionele module voor gebruik in modulaire buitenposten. U kunt er transponder-
sleutels (10-905-01) en transponderkaarten (10-905-02) zonder aanraken mee lezen.
De producent stelt zich niet aansprakelijk voor andere dan de voorziene toepassingen of toepassingen die het beoogd gebruik overstijgen.
4.2. Korte omschrijving
• Transponder (sleutels en kaarten) met MIFARE Classic® 1K / 4K technologie
• Beheer van tot 2000 sleutels in intern geheugen
• Configureren met de Niko Configuration SW
• Configureren met infraroodafstandsbediening
• Bescherming met wachtwoord tegen niet-geautoriseerde configuratie
• Toetsbevestigingstoon bij het indrukken van de infraroodafstandsbediening
• Instellen van een mastertransponder via infraroodafstandsbediening
• Transponder aanleren:
- maximaal 10 per mastertransponder
- maximaal 50 per infraroodafstandsbediening
- tot 250 (bus) via de Niko Configuration SW
• Visuele en akoestische melding bij het lezen van de sleutel
• Visuele en akoestische foutweergave
• Werking met 2/3 draden kan worden omgeschakeld
• RS485-interface (voor een host computer, bv. voor het softwareprogramma PCitACC voor het centrale beheer van toegangsrechten)
• Maximale lijnweerstand: 20 of 60 Ohm / activeerbaar
• Deuropenerfunctie met potentiaalvrij relaiscontact (wisselschakelaar: 24VDC / 2A)
• Deuropenertijd instelbaar, fabrieksinstelling op 3 seconden
• Update via ISP-interface

5NL
10-364
4.3. Totaalbeeld van het toestel
1Infraroodontvanger 5Typeplaatje
2Dichting 6Aansluitklem
3Led-weergave 7Dipswitch
4Inbouwpositie 8ISP-aansluiting
4.4. Technische gegevens
Voedingsspanning +24 V ± 8 % (voedings- en besturingsapparaat)
18 tot 28 V (voor stand alone-modus)
Ingangsstroom in rust Werking met 3 draden: I(a) = 0,1 mA, I(P) = 11 mA
Maximale ingangsstroom I(Pmax) = 25 mA
Behuizing Acrylglas, mat zwart
Afmetingen (H x B x D) 105 x 105 x 26 mm
Gewicht (in g) 200 g
Toegelaten omgevingstemperatuur -25°C … +55°C
Beschermingsgraad IP44
RFID-technologie MIFARE Classic®, draagfrequentie 13,56 MHz
Relaiscontact Wisselschakelaar, 24 V AC / DC / 2 A
Infraroodafstandsbediening
Draagfrequentie 37,9 KHz ± 125 Hz
Reikwijdte Minstens 1 m in open veld (15° afwijking van richting op een afstand van 3 m)
Bedrijfstemperatuur −10°C tot +50°C
Opslagtemperatuur -20 tot +60
Batterijen Knoopcellen CR2025 (DC 3.0 V)

NL6
10-364
5. MONTAGE EN AANSLUITEN VAN DE MODULE
5.1. Aansluiten van de module
Algemene informatie
• Sluit de leidingen aan met de meegeleverde platte schroevendraaier, om het toestel niet te beschadigen.
• De leidingen voor de aansluitklem mogen een diameter hebben van 0,3 tot 1,4 mm.
• De inwendige weerstand van de deuropener mag niet meer bedragen dan 6 Ohm.
5.2. Aansluitschema module in de stand alone-modus met 10-801
10-364
10-801
> 6 Ω Deuropener
Licht
Afb. 1: Aansluitschema module in de stand alone-modus met 10-801
5.3. Aansluitschema module in de stand alone-modus met 10-806
10-364
> 6 Ω
10-806
Deuropener
Licht
Afb. 2: Aansluitschema module in de stand alone-modus met 10-806

7NL
10-364
5.4. Aansluitschema installatie met meerdere modules en pc
> 6 Ω
10-801
10-805-01
10-364
RS485-converter
> 6 Ω
> 6 Ω
10-364
10-364
Deuropener
Deuropener
Deuropener
Afb. 3: Aansluitschema met meerdere modules
Deuropener in gemengde installaties:
Als er zich in een installatie naast de module met de transponderlezer ook buitenposten voor audio en/of video bevinden, moet op het
R-contact van de buitenpost een deuropener worden aangesloten.

NL8
10-364

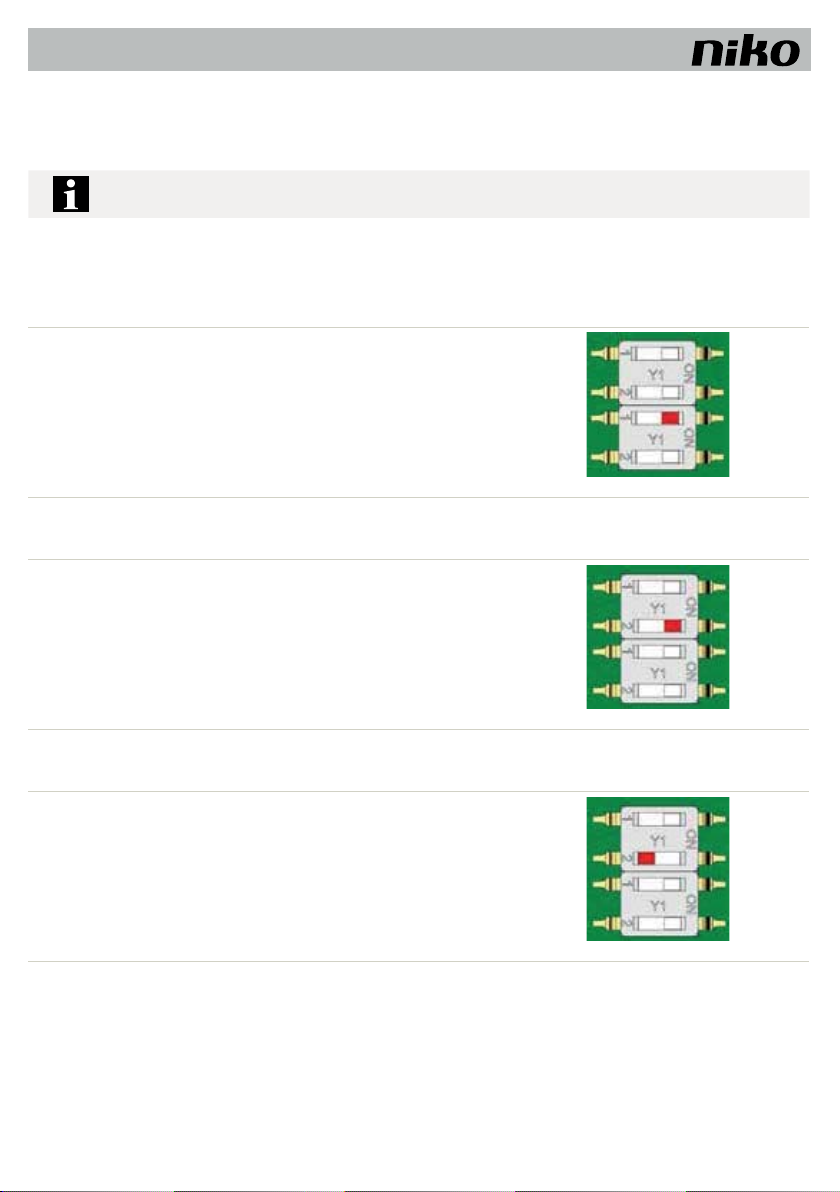

6. HET TOESTEL AANPASSEN
Standaard staat de transponderlezer-module ingesteld op gebruik in installaties met een lijnweerstand ≤20 Ohm en op de bus. De module is beveiligd met een
plaatje in kunststof.
Verwijder het zelfklevende kunststoffen plaatje op de dipswitch enkel wanneer u een aanpassing dient uit te voeren.
Verwijder het plaatje in kunststof.
Stel de dipswitch als volgt in:
6.1. Aanpassing voor installaties zonder P-ader (werking met 2 draden)
• Van toepassing wanneer een installatie slechts twee leidingen heeft.
• Per voedings- en besturingsapparaat mag maar één module met transponderlezer worden
aangesloten.
• Voor nieuwe installaties moet een P-ader worden voorzien.
• Fabrieksinstellingen op werking met 3 draden: OFF.
Schuif de dipswitch 1 onderaan in positie ON (Afb. 4).
Afb. 4: Werking met 2 draden
6.2. Aanpassing aan draadlengtes
• Van toepassing om een lijnweerstand tot 60 Ohm te kunnen gebruiken.
• In de installatie geïntegreerde buitenposten en besturingsapparaten moeten geschikt zijn voor
installaties met een lijnweerstand tot 60 Ohm.
• Fabrieksinstellingen op normale draadlengte ≤ 20 Ohm: UIT.
Schuif de dipswitch 2 bovenaan in positie ON (Afb. 5).
Afb. 5: Werking met 2 draden
6.3. RS485-interface
• Van toepassing op werking via de RS485-interface
• De netspanning loopt via een 24 V DC-voeding of bus.
• Fabrieksinstellingen voor installatie aan het uiteinde van de lijn: AAN.
Schuif de dipswitch 1 bovenaan in de positie OFF (Afb. 6), wanneer het toestel niet aan het
uiteinde van de lijn is geïnstalleerd.
Afb. 6: RS485-interface

9NL
10-364
7. INGEBRUIKNAME
7.1. Foutdetectie en -weergave
Oorzaken Weergave foutenmodus Foutsignaal Oplossing
a- en P-ader omgewisseld of
kortgesloten
Led knippert oranje
a- en P-ader verwisselen of kortsluiting verhelpen,
toestel keert terug in rustmodus
a-ader: niet aangesloten of zonder
voeding a-ader aansluiting of voeding controleren,
toestel gaat weer in rustmodus
7.2. Fabrieksinstellingen
BuPo-adres voor deuropenerfunctie 0
Schakeltijd voor relaiscontact ca. 3 sec.
Programmeervergrendeling UIT (= 0)
Relaiscontact schakelen bij ontvangst van een deuropenerprotocol AAN (= 1)
programmeermodus enkel op voedings- en besturingsapparaat inschakelbaar AAN (= 1)
Geluidssignalisatie AAN (= 1)
Vrije protocollen 1 tot 4 00000000 (16 bit)
Mastercode Serienummer van het toestel
Mastertransponder-code 00000000 (geen mastertransponder)
RS485 geactiveerd AAN (= 1)
Bus aangesloten ja
7.3. Configuratiemogelijkheden
Werking Infraroodafstandsbediening Mastertransponder Niko Configuration SW
Transponder aanleren x
(maximaal 50) x
(maximaal 10) x
(maximaal 250)
Transponder verwijderen
x
(afzonderlijk verwijderen)
nummer van geheugenplaats moet bekend
zijn
-x
x
(allemaal tegelijk verwijderen)
x
(allemaal tegelijk
verwijderen) x
BuPo-adres instellen x - x
Relaisschakeltijd instellen x - x
Fabrieksinstelling laden x - x
Aanleren van de mastertransponder x - x
De mastercode wijzigen x - x
Programmeervergrendeling activeren - - x
Vrije protocollen 1 tot 4 - - x
Met het servicetoestel 10-870 is programmeren niet mogelijk.

NL10
10-364
8. PROGRAMMERING
8.1. Eerste ingebruikname
Voor de eerste ingebruikname hebt u de infraroodafstandsbediening nodig.
Voer als autorisatie het serienummer van 6 cijfers van de transponderlezer in.
Selecteer een transponder als mastertransponder. Houd daarvoor een transponder voor de buitenpost en breng er een opschrift op aan. Andere transponders
worden met de mastertransponder aangeleerd.
Beëindig de programmering.
Om veiligheidsredenen moet de vooraf ingestelde mastercode bij de ingebruikname worden gewijzigd!
8.2. Legende led-weergave
Led Status Symbool Betekenis
groen brandt (gedurende 3 sec.) G• transponderkaart herkend
• toegang verleend
knippert G• programmeren in programmeermodus mogelijk aan de hand van
infraroodafstandsbediening of mastertransponder
rood brandt (gedurende 3 sec.) R• transponderkaart niet herkend
brandt (gedurende 2 min.) R
blokkeringstijd na:
• derde keer dat met de infraroodafstandsbediening een foute mastercode
is ingevoerd
• derde keer dat een foute mastertransponder is gebruikt
• derde keer dat een foute transponder is gebruikt
knippert R• mogelijkheid om te wissen in de programmeermodus via mastertransponder
oranje brandt O• manuele programmeermodus via mastertransponder
• alle geheugenplaatsen zijn toegewezen
knippert O• manuele programmeermodus via mastertransponder
• nog maar één geheugenplaats beschikbaar
knippert • foutweergave bij de inbedrijfstelling
Run/Prog-knop brandt • programmeermodus van de installatie is uitgeschakeld
knippert • programmeermodus van de installatie is ingeschakeld
8.3. Legende bevestigingstonen
Toon Symbool Betekenis
korte bevestigingstoon infraroodafstandsbediening bevestigt druk op de knop met een korte
toetsbevestigingstoon
positieve bevestigingstoon correcte invoer of correcte handeling
negatieve bevestigingstoon foutieve invoer of foutieve handeling
Tabla de contenidos
Idiomas:
Otros manuales de Unidad de control de Niko

Niko
Niko 350-70980 Manual de usuario

Niko
Niko 16-656-01 Manual de usuario

Niko
Niko 340-00111 Manual de usuario

Niko
Niko 10-535-01 Manual de usuario

Niko
Niko 05-200 Manual de usuario

Niko
Niko 78300 Series Manual de usuario

Niko
Niko 10-360 Manual de usuario

Niko
Niko HD-610P Manual de usuario

Niko
Niko 10-365 Manual de usuario

Niko
Niko 10-363 Manual de usuario
Manuales populares de Unidad de control de otras marcas

Festo
Festo Compact Performance CP-FB6-E Manual de lista de piezas

Elo TouchSystems
Elo TouchSystems DMS-SA19P-EXTME Manual de usuario

JS Automation
JS Automation MPC3034A Manual de usuario

JAUDT
JAUDT SW GII 6406 Series Guía rápida

Spektrum
Spektrum Air Module System Manual de usuario

BOC Edwards
BOC Edwards Q Series Manual de usuario
