Nibe EME 20 Guía del usuario

Installatörshandbok för EME 20

Installer manual for EME 20

Installateurhandbuch für EME 20

Installatørhåndbog for EME 20

Asentajan käsikirja laitteille EME 20

IHB 1818-3

431668

EME 20

Viktig information

OBS!

Denna symbol betyder fara för människa eller

maskin.

TÄNK PÅ!

Vid denna symbol finns viktig information om

vad du ska tänka på när du installerar eller ser-

var anläggningen.

TIPS!

Vid denna symbol finns tips om hur du kan

underlätta handhavandet av produkten.

ALLMÄNT

EME 20 används för att möjliggöra kommunikation och

styrning mellan växelriktaren för solceller och värme-

pump/inomhusmodul/styrmodul.

TÄNK PÅ!

Värmepumpens/inomhusmodulens/styrmodu-

lens programvara ska vara av senast tillgänglig

version. Om inte, ladda ner senaste rekommen-

derade mjukvaruversion för er produkt till ett

USB-minne från nibeuplink.com och installera.

KOMPATIBLA PRODUKTER

Detta tillbehör passar till följande produkter:

•••• SMO 20VVM 225F370F1145

• •••F1245 SMO 40VVM 310F470

•• •F730F1155 VVM 320

••• VVM 325F750F1255

• •F1345 utan 2.0 VVM 500

• F1345 med 2.0

• F1355

INNEHÅLL

Fästskruvar2 st

KOMPONENTPLACERING

AA23

AA23-S2

Elkomponenter

Anslutningsplint, spänningsmatningX1

KommunikationskortAA23

DIP-switchAA23-S2

3EME 20 | SE

Svenska

Installation

ALLMÄNT

OBS!

All elektrisk inkoppling ska ske av behörig

elektriker.

Elektrisk installation och ledningsdragning ska

utföras enligt gällande bestämmelser.

Värmepumpen/inomhusmodulen/styrmodulen

ska vara spänningslös vid installation av

EME 20.

PRINCIPSCHEMA INKOPPLING EME 20

LEK

4 532

HB IJF JF HB 2 11 H1 IB5L

167 8 9 10 11 2TR HK

AIA 566

LEK

Internet

Solceller

Växelriktare

Elcentral

Energimätare

Elnät

NIBE Uplink

SMO 20

Värmepump

EME 20

Egenförbrukning

EME 20 | SE4

INKOPPLING EME 20

INKOPPLING MOT VÄXELRIKTARE

Anslut kablarna i växelriktaren enligt nedanstående skiss.

Extern anslutningskabel ska vara 0,5 mm² upp till 50 m,

t.ex. EKKX, LiYY eller liknande.

OBS!

Frontluckan på växelriktaren ska inte öppnas.

Inkoppling ska ske via avsedd lucka under

växelriktaren, se bild. Använd den bipackade

kopplingsplinten som finns med växelriktaren.

Notera kablarnas inkoppling i kopplingsplinten!

INKOPPLING MOT NIBE PRODUKT

SMO 20

På SMO 20 ska den förkontakterade kabeln (art. nr.

718 576, längd 3 m) anslutas i uttag X8 på displayenhe-

ten och på plint AA23:1-4 på EME 20-kortet.

Plint AA23:9-10 på EME 20-kortet ansluts till plint 1-2

på växelriktaren.

LEK

L N 1 1 0 2 3 4PE

21 20 19 18 1716 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1

982 3 4 5 6 71

GND

12V

Växelriktare

SMO 20

EME 20

AA23

Grön = GDN

Vit = A

Brun = B

Gul = 12V

Längd 3 m

F1245/F1255 F370/470/730/750

VVM 225/310/320/325/500 SMO 40

Plint AA23:1-4 på EME 20-kortet ansluts till plint X4:9-

12 på ingångskortet (AA3) i värmepumpen/inomhus-

modulen/styrmodulen.

AA3-X4

LEK

AA3-X4

1110987

23 4 5 6 7

AA3:X4

Växelriktare

F1245/F1255

F370/470/730/750

VVM 225/310/320/325/500

SMO 40

EME 20

AA23

5EME 20 | SE

F1145/F1155

AA3-X4

982 3 4 5 6 71

AA3:X4

Växelriktare

F1145/F1155

EME 20

AA23

Elkopplingsversioner F1345

F1345 har olika elinkopplingar beroende på när värme-

pumpen tillverkades. För att se vilken elinkoppling som

gäller för din F1345, kontrollera om beteckningen "2.0"

syns ovanför plintarnas högra sida enligt bild.

LEK

F1345 utan 2.0

AA3-X6

23456 7

6 74 5

GND

12V

AA3:X6

Växelriktare

AA23

EME 20

F1345 utan 2.0

F1345 med 2.0/F1355

-X3 -X4

1 2 3

-AA101 -AA101

NL2L3 1 2 3456789

-X5

1 2 3456789

-X6

-X7 -X8 -X9

-FC1

-AA101 -AA101

-AA101 -AA101 -AA101

1 2 341 2 31 2 31 2 345

-X10

A B A B

-AA3-X7

-AA101

K2K3

C C NONC

CNONC

QN10 GP16

L N L L L N N N L N L NPE

6789 10 1112 13 14 15 16 17 18 19 20 21 22

12V

A B 1314

-BE1

-GP16

-BE2

-BE3

AUX4

AUX5

1 2 3456789 10 1112 13 14 15

-AA3

-X6

0-10V

-EP14-EP15

-BF1

1617 18 2

-AA3

-X22

-AA3

-X20 -X21

13123

-X23

-BT1

-BT50

-BT25

-BT6

AUX1

AUX2

AUX3

-BT7

-BT71

2.0

1 2 345

-X10

A B A B

-AA101

6789 10 11 12 13 14 15 16 17 18 19 20 21 22

12V

A B 13 14

-BE1

-GP16

-BE2

-BE3

AUX 4

AUX 5

0-10V

AA101:X10

1110987

109

23456 7

GND

12V

AA101:X10

Växelriktare

F1345 med 2.0/F1355

EME 20

AA23

EME 20 | SE6

Programinställningar

DIP-SWITCH

Dip-Switchen (S2) på kommunikationskortet (AA23).

Default OFF.

1 2 3 4 6

587

PROGRAMINSTÄLLNINGAR

Programinställningen av EME 20 kan göras via startgui-

den eller direkt i menysystemet i NIBE värmepum-

pen/inomhusmodulen/styrmodulen.

TIPS!

Se även Installatörshandboken för värmepum-

pen/inomhusmodulen/styrmodulen.

STARTGUIDEN

Startguiden visas vid första uppstart efter installationen

av värmepumpen/inomhusmodulen/styrmodulen, men

finns även i meny 5.7.

MENYSYSTEMET

Om du inte gör alla inställningar via startguiden eller

behöver ändra någon inställning kan du göra detta i

menysystemet.

MENY 5.2.4 – TILLBEHÖR

Aktivering/avaktivering av tillbehör.

Välj: pv-panelstyrning

MENY 4.1.10 – SOLEL

Här ställer du in om du vill att EME 20 ska påverka

rumstemperaturen och / eller varmvattnet och / eller

pool.

PÅVERKA RUMSTEMPERATUR

Inställningsområde: on/off

Fabriksinställning: off

PÅVERKA VARMVATTEN

Inställningsområde: on/off

Fabriksinställning: off

PÅVERKA POOL

Inställningsområde: on/off

Fabriksinställning: off

Tekniska uppgifter

TEKNISKA DATA

EME 20

81x81x28mmYttermått (LxBxH)

IP22Kapslingsklass

057 188Art. nr.

7EME 20 | SE

Important information

NOTE

This symbol indicates danger to person or ma-

chine .

Caution

This symbol indicates important information

about what you should consider when installing

or servicing the installation.

TIP

This symbol indicates tips on how to facilitate

using the product.

GENERAL

EME 20 is used to enable communication and control

between the inverter for solar cells and heat pump/in-

door module/control module.

Caution

The heat pump’s/indoor module’s/control

module’s software should be the latest avail-

able version. If not, download the latest recom-

mended software version for your product to

a USB memory device from nibeuplink.com

and install.

COMPATIBLE PRODUCTS

This accessory is suitable for following products:

•••• SMO 20VVM 225F370F1145

• •••F1245 SMO 40VVM 310F470

•• •F730F1155 VVM 320

••• VVM 325F750F1255

• •F1345 without 2.0 VVM 500

• F1345 with 2.0

• F1355

CONTENTS

Mounting screws2 x

COMPONENT POSITIONS

AA23

AA23-S2

Electrical components

Terminal block, power supplyX1

Communication boardAA23

DIP switchAA23-S2

EME 20 | GB8

English

Installation

GENERAL

NOTE

All electrical connections must be carried out

by an authorised electrician.

Electrical installation and wiring must be carried

out in accordance with the stipulations in force.

The heat pump/indoor module/control module

must not be switched on when installing

EME 20.

OUTLINE DIAGRAM, CONNECTION EME 20

LEK

4 532

HB IJF JF HB 2 11 H1 IB5L

167 8 9 10 11 2TR HK

AIA 566

LEK

Internet

Solar panels

Inverter

Electrical

distribution unit

Energy meter

Mains network

NIBE Uplink

SMO 20

Heat pump

EME 20

Own use

9EME 20 | GB

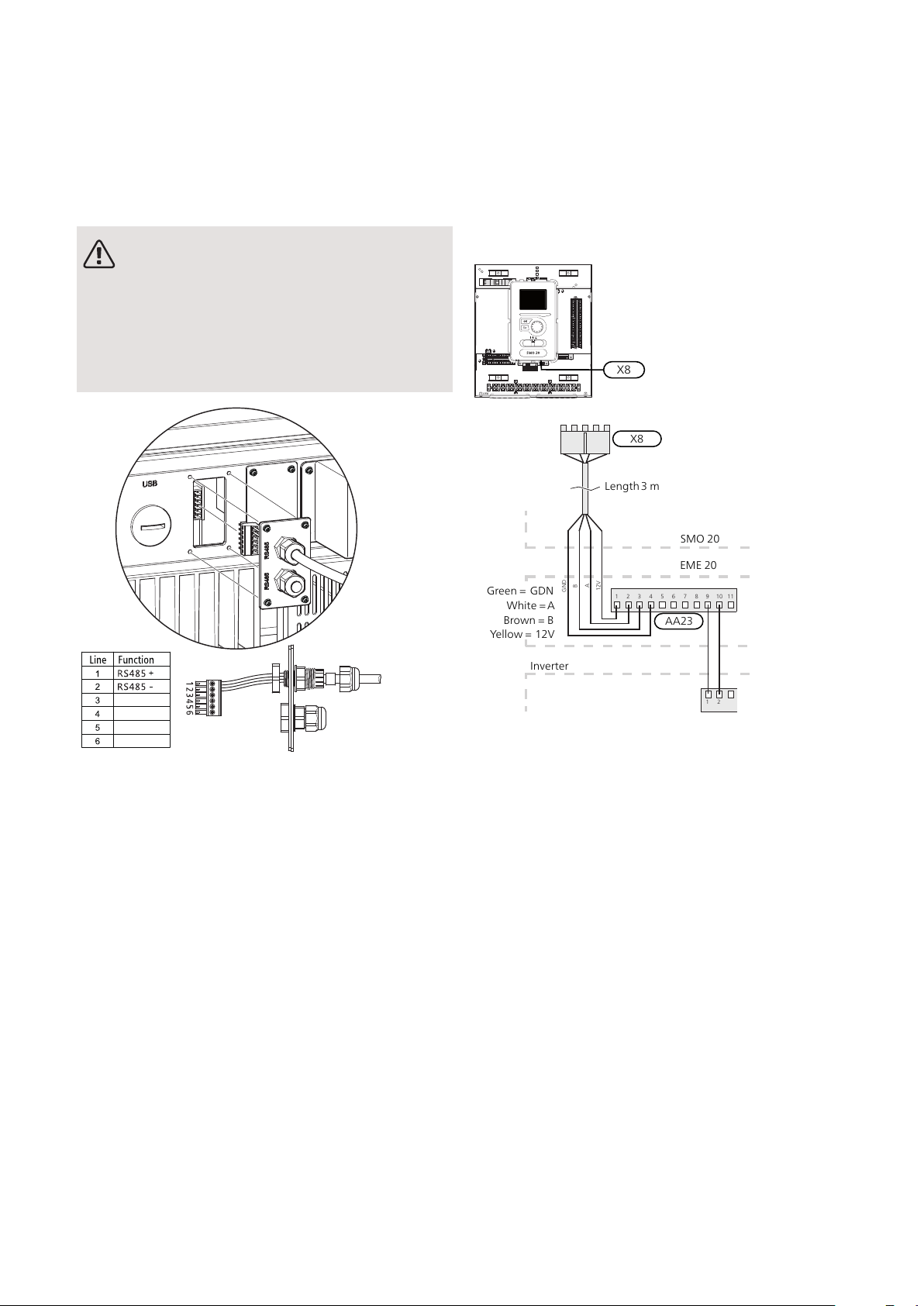

CONNECTING EME 20

CONNECTING TO INVERTER

Connect the cables to the converter according to the

diagram below.

External connection cable must be 0,5 mm² up to 50 m,

e.g. EKKX, LiYY or similar.

NOTE

The front cover on the inverter must not be

opened. Connection can be performed via the

dedicated cover under the inverter, as illus-

trated. Use the enclosed terminal block sup-

plied with the rectifier. Note how the cables

are connected in the terminal block!

CONNECTION TO NIBE PRODUCT

SMO 20

On SMO 20, the cable with pre-installed connectors

(part no. 718 576, length 3 m) must be connected to

socket X8 on the display unit and on the terminal block

AA23:1-4 on the EME 20 board.

Terminal block AA23:9-10 on the EME 20 board is con-

nected to terminal block 1-2 on the inverter.

LEK

L N 1 1 0 2 3 4PE

21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1

982 3 4 5 6 71

GND

12V

Inverter

SMO 20

EME 20

AA23

Green = GDN

White = A

Brown = B

Yellow = 12V

Length 3 m

EME 20 | GB10
