NetMan 102 plus Manual de usuario

- ITALIANO -

- 2 -

INTRODUZIONE

Vi ringraziamo per la scelta del nostro prodotto.

Gli accessori descritti in questo manuale sono prodotti di alta qualità, attentamente progettati e

costruiti allo scopo di garantire le migliori prestazioni.

Questo manuale contiene le istruzioni dettagliate per l‟uso e l‟installazione del prodotto.

Per informazioni sull’utilizzo e per ottenere il massimo delle prestazioni dalla Vostra

apparecchiatura, il presente manuale dovrà essere conservato con cura vicino al NetMan

plus e CONSULTATO PRIMA DI OPERARE SULLO STESSO.

Simboli utilizzati in questo manuale:

Avvertimento

Indica informazioni importanti che non devono essere ignorate

Informazione

Fornisce note e suggerimenti utili per l‟utente

SICUREZZA

Questa parte del manuale contiene precauzioni da seguire scrupolosamente in quanto

riguardano la SICUREZZA.

Il dispositivo è stato realizzato per l‟uso professionale e quindi non è adatto per l‟uso in

ambiente domestico.

Il dispositivo è stato progettato per funzionare soltanto in ambienti chiusi. È bene installarlo

in ambienti privi di liquidi infiammabili, gas o altre sostanze nocive.

Evitare che acqua, liquidi in genere e/o altri oggetti estranei entrino nel dispositivo.

In caso di guasto e/o di cattivo funzionamento dell‟apparecchio astenersi da qualsiasi

tentativo di riparazione e rivolgersi esclusivamente al centro assistenza.

Questo apparecchio dovrà essere destinato solo all‟uso per il quale è stato espressamente

concepito. Ogni altro uso è da considerarsi improprio e quindi pericoloso. Il costruttore non

può essere considerato responsabile per eventuali danni causati da usi impropri, erronei ed

irragionevoli.

- ITALIANO -

- 3 -

TUTELA DELL’AMBIENTE

Nello sviluppo dei suoi prodotti l‟azienda dedica ampie risorse nell‟analisi degli aspetti ambientali.

Tutti i nostri prodotti perseguono gli obiettivi definiti nella politica del sistema di gestione

ambientale sviluppato dall‟azienda in accordo con la normativa vigente.

In questo prodotto non sono utilizzati materiali pericolosi quali CFC, HCFC o amianto.

Nella valutazione degli imballi la scelta del materiale è stata fatta prediligendo materie riciclabili.

Si prega di separare i differenti materiali costituenti l‟imballo e smaltire secondo le normative

vigenti nel paese di utilizzo del prodotto.

SMALTIMENTO DEL PRODOTTO

Il dispositivo contiene al suo interno schede elettroniche e batterie che sono considerate RIFIUTO

TOSSICO. A fine vita del prodotto trattare secondo le legislazioni locali vigenti.

Il corretto smaltimento contribuisce a rispettare l‟ambiente e la salute delle persone.

della ditta costruttrice.

Per scopi migliorativi, il costruttore si riserva la facoltà di modificare il prodotto descritto in qualsiasi

momento e senza preavviso.

- ITALIANO -

- 4 -

SOMMARIO

PRESENTAZIONE _________________________________________________ 6

DESCRIZIONE __________________________________________________________6

APERTURA DELL’IMBALLO E VERIFICA DEL CONTENUTO ____________________________7

PORTA DI RETE _________________________________________________________8

PORTA DI COMUNICAZIONE RS-232 __________________________________________8

SERVIZI DI RETE_________________________________________________________8

Telnet ___________________________________________________________________ 8

Wake-on-LAN_____________________________________________________________ 8

HTTP____________________________________________________________________ 9

UDP____________________________________________________________________ 10

FTP ____________________________________________________________________ 11

Email___________________________________________________________________ 12

Report__________________________________________________________________ 13

Archivio storico di misure ed eventi dell’inverter ______________________________ 13

Eventlog________________________________________________________________ 14

Datalog_________________________________________________________________ 14

SENSORI AMBIENTALI (OPZIONALI) __________________________________________16

Sensori disponibili _______________________________________________________ 16

INSTALLAZIONE E CONFIGURAZIONE_______________________________ 17

SETTAGGIO DEI JUMPER__________________________________________________17

INSTALLAZIONE NETMAN 101 PLUS _________________________________________19

INSTALLAZIONE NETMAN 102 PLUS _________________________________________19

CONFIGURAZIONE ______________________________________________________20

Configurazione via linea seriale RS-232______________________________________ 21

Configurazione via telnet __________________________________________________ 21

Salvataggio della configurazione e riavvio con i parametri impostati______________ 21

- ITALIANO -

- 5 -

Menù principale di configurazione __________________________________________ 22

Menù IP config___________________________________________________________ 24

Menù Time setting________________________________________________________ 26

Menù NTP Options _______________________________________________________ 27

Menù PVI config _________________________________________________________ 28

Menù Feeding config _____________________________________________________ 29

Menù Services 1 _________________________________________________________ 30

Menù Email config _______________________________________________________ 31

Menù Email logic_________________________________________________________ 32

Menù Miscellaneous______________________________________________________ 33

Menù Activation 1 ________________________________________________________ 34

Menù Services 2 _________________________________________________________ 34

Menù Wake-On-LAN address_______________________________________________ 35

Menù Wake-On-LAN delay _________________________________________________ 35

Menù Activation 2 ________________________________________________________ 36

Menù Sensors Config_____________________________________________________ 36

Menù I/O Sensors ________________________________________________________ 38

Menu Threshold sens_____________________________________________________ 39

Menù Security ___________________________________________________________ 40

Menù Save and load ______________________________________________________ 42

Configurazione di più dispositivi____________________________________________ 43

AGGIORNAMENTO FIRMWARE ______________________________________________44

Aggiornamento via linea seriale ____________________________________________ 44

Aggiornamento via rete (Netboot)___________________________________________ 44

DATI TECNICI____________________________________________________ 45

SPECIFICHE PER IL CABLAGGIO DEL CAVO DI RETE _______________________________45

SEGNALI SUL CONNETTORE “SERIAL”_______________________________________45

BATTERIA TAMPONE ____________________________________________________46

SPECIFICHE TECNICHE ___________________________________________________46

- ITALIANO -

- 6 -

PRESENTAZIONE

DESCRIZIONE

NetMan plus è un dispositivo che permette di gestire l‟inverter attraverso la vostra LAN (Local Area

Network); l‟accessorio supporta tutti i principali protocolli di rete (TCP/IP, HTTP e così via) ed è

compatibile con reti Ethernet 10/100Mbps IPv4/6; permette quindi di integrare facilmente l‟inverter

in reti di medie e grandi dimensioni.

NetMan 101 plus è un accessorio esterno all‟inverter da collegare ad esso tramite cavo seriale;

NetMan 102 plus è una scheda di espansione da inserire nello slot dell‟inverter

Il dispositivo effettua inoltre la registrazione su archivio storico di misure ed eventi dell‟inverter.

NetMan 101 plus

NetMan 102 plus

A: porta di rete;

B: porta di comunicazione RS-232

C: connettore per l‟alimentazione

D: connettore per il collegamento all‟inverter

NetMan plus

- ITALIANO -

- 7 -

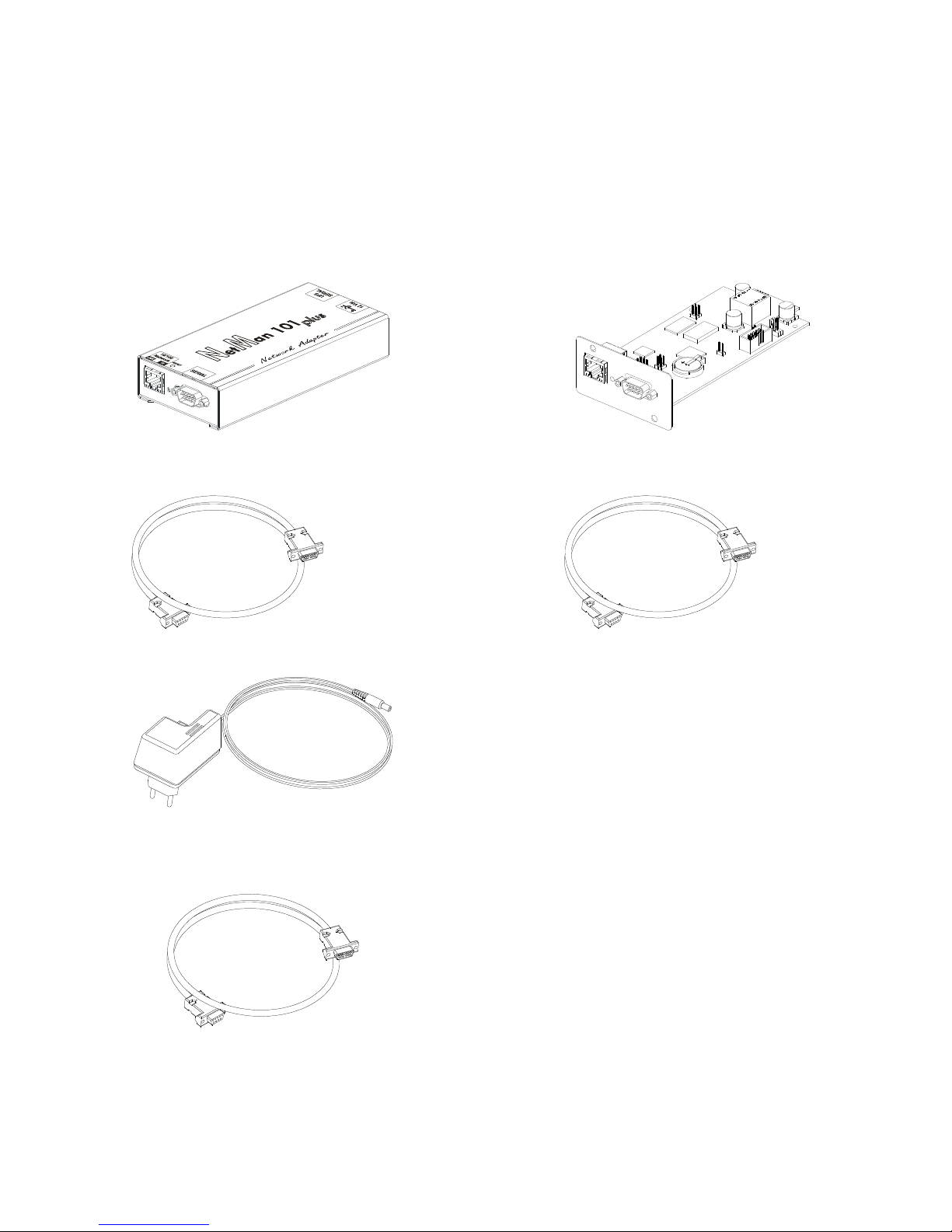

APERTURA DELL’IMBALLO E VERIFICA DEL CONTENUTO

Dopo l‟apertura dell‟imballo, per prima cosa procedere alla verifica del contenuto.

L‟imballo dovrà contenere:

NetMan 101 plus

OPPURE

NetMan 102 plus

Cavo seriale null-modem DB9-DB9

Alimentatore esterno 12Vdc 0,3A

Cavo seriale pin to pin

- ITALIANO -

- 8 -

PORTA DI RETE

Il NetMan plus si connette a reti ethernet 10/100 Mbps attraverso il connettore RJ45 (vedi

paragrafo “Specifiche per il cablaggio del cavo di rete”). I led integrati nel connettore descrivono lo

stato della rete:

Led sinistro:

1. acceso e di colore giallo se è presente il link in modalità 10/100Mbps

2. acceso e di colore verde se è presente il link in modalità 10Mbps

Led destro:

1. acceso e di colore giallo durante la trasmissione in modalità full-duplex

2. acceso e di colore verde durante la trasmissione in modalità half-duplex

PORTA DI COMUNICAZIONE RS-232

Il NetMan plus rende disponibile una porta di comunicazione seriale attraverso la quale è possibile:

Configurare il NetMan plus (vedi paragrafo “Configurazione via linea seriale RS-232”)

SERVIZI DI RETE

Il NetMan plus implementa una serie di servizi che si basano sui principali protocolli di rete. Questi

servizi possono essere attivati o disattivati a seconda delle esigenze (vedi paragrafo

“Configurazione”). Di seguito viene riportata una breve descrizione per ciascuno di essi.

Telnet

Mediante un client telnet (disponibile su tutti i principali sistemi operativi) è possibile stabilire una

connessione remota con il NetMan plus per modificare la sua configurazione (vedi paragrafo

“Configurazione via telnet”).

Wake-on-LAN

Il NetMan plus può inviare comandi “Wake-on-LAN” per avviare computer da remoto.

- ITALIANO -

- 9 -

HTTP

Tramite il protocollo HTTP (Hyper Text Transfer Protocol) è possibile monitorare lo stato

dell‟inverter mediante un web browser senza dover installare software aggiuntivi. Tutti i web

browser più popolari (Internet Explorer, Safari, Firefox, Netscape Navigator, Konqueror, Opera)

sono supportati.

Una volta inserito l‟hostname o l‟indirizzo IP del NetMan plus sul vostro web browser, si

visualizzerà una schermata simile alla seguente, sulla quale sono presenti i principali dati operativi

dell‟inverter.

Esempio di visualizzazione tramite HTTP

Nel lato sinistro della pagina sono presenti i seguenti pulsanti:

Nominal Data: apre una pagina che visualizza i valori nominali dell‟inverter, la lista degli

allarmi attivi ed i contatori. (vedi immagine pagina seguente)

Telnet: apre una sessione Telnet (vedi paragrafo “Telnet”)

FTP: apre una sessione FTP (vedi paragrafo ”FTP”)

About: apre una pagina con informazioni sul copyright

Meteo: apre una pagina web di previsioni meteo (vedi paragrafo “Feeding config”)

- ITALIANO -

- 10 -

Esempio di finestra “Nominal Data”

UDP

UDP (User Datagram Protocol) è un protocollo di rete di basso livello che garantisce velocità nello

scambio dati e bassa congestione di rete. E‟ il protocollo utilizzato dal software SunVision per il

controllo ed il monitoraggio dell‟inverter.

La connessione UDP utilizza di default la porta UDP 33000 ma, a seconda delle esigenze, può

essere configurata su altre porte.
