NeoMounts LFD-W2000 Manual de usuario

LFD-W2000

WWW.NEOMOUNTS.COM

INSTRUCTION MANUAL

TV wall mount

TV wandsteun

TV Wandhalterung

Support mural pour TV

Supporto TV a parete

Soporte de pared para TV

Suporte de parede para TV

Vægbeslag TV

TV veggfeste

TV-väggfäste

TV seinäteline

Uchwyt ścienny do TV

Nástěnný držák na TV

Nástenný držiak na TV

Suport montare televizor pe perete

1140mm

130mm

+15°

-15°

min60mm-max1098mm

min74mm-max803mm

219mm

832mm

LFD-W2000

PARTS

Install the wall plate on a stud wall

Bevestig de muurbeugel aan een houten balk

Befestigen Sie die Wandhalterung an einem Holz-

balken

Installez la plaque murale sur un mur en bois ou en

plaque au platre

Installare la piastra di parete su un perno in legno

Fije el soporte de pared a una viga de madera

Instale a placa so suporte de parede num poste de

madeira

Zamontuj płytę ścienną do drewnianej powierzchni

Install the wall plate on a solid brick or concrete wall

Bevestig de muurbeugel aan een stevige stenen of

betonnen muur

Installieren Sie die Wandplatte an einer soliden Ziegel-

oder Betonwand

Installez la plaque murale sur un mur de brique ou de

béton

Installare la piastra di parete su un muro di mattoni o

cemento

Fije el soporte de pared a una piedra sólida o muro de

hormigón

Instale a placa do suporte de parede numa parede

Zamontuj płytę ścienną do ściany z cegły lub betonu

A. (x1) B. (x1) C. (x1)

M-F. (x4) M-G.

(x8)

M-H.

(x8)

W-A. (x6) W-B. (x6) W-C. (x6)

D. (x2) E. (x1)

M-A. M5x14

(x4)

M-B. M6x14

(x4)

M-C. M6x30

(x4)

M-D. M8x30

(x4)

M-E. M8x50

(x4)

0-125 kg200x200 -

1000x800 mm

Tool Drill

13 cm

STEP 1

W-C

W-A

W-B

W-C

W-A

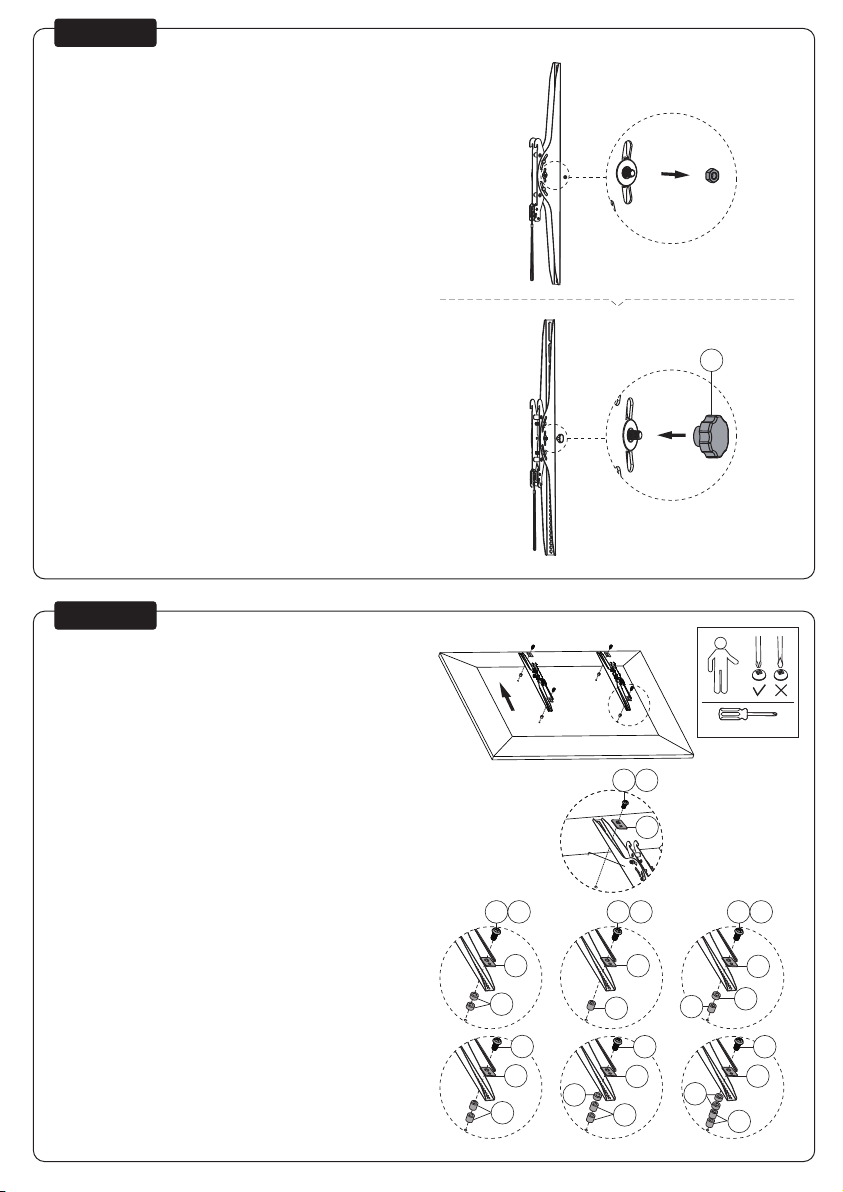

Attach the adjusting knob

Bevestig de stelknop

Fixieren Sie den Stellknopf

Installation du bouton de réglage

Montaggio della manopola di regolazione

Instalación de la perilla de ajuste

Instalação do botão de ajuste

Instalowanie pokrętła regulacyjnego

Install the adapter brackets

Bevestig de adapter steunen

Montieren Sie die Adapterhalterungen

Fixer les supports adaptateurs

Installare le staffe di adattamento

Instalación de brazos adaptadores

Instalação de braços adaptadores

Zainstaluj ramiona uchwytu

STEP 3

* Not Included

STEP 2

M-C M-D M-C M-D

M-A M-B

M-F

M-E M-E M-E

M-F M-F M-F

M-H

M-G

M-H M-H

M-G

M-F M-F

M-G

M-H

M-G

M-C M-D

+15°

-15°

Attach the screen to the bracket

Bevestig het scherm op de beugel

Befestigen Sie den Bildschirm an der Halterung

Attachez l'écran au support

Fissare lo schermo alla staffa

Coloque la pantalla en el soporte

Fixar o ecrã ao suporte

Przymocuj ekran do uchwytu

Adjust the mount to the desired position and loosen or

tighten the adjusting knob if necessary

Stel de steun in op de gewenste positie en draai de stel-

knop indien nodig losser of vaster

Stellen Sie die Stütze in die gewünschte Position und

drehen Sie den Einstellknopf bei Bedarf lockerer oder

fester

Réglez le support dans la position souhaitée et desserrez

ou serrez le bouton de réglage si nécessaire

Regolare il supporto nella posizione desiderata e allentare

o stringere la manopola di regolazione, se necessario

Ajuste el soporte a la posición deseada y aﬂoje o apriete

el botón de ajuste si es necesario

Ajustar o suporte à posição desejada e soltar ou apertar

o botão de ajuste, se necessário

Ustawić podporę w żądanej pozycji i w razie potrzeby

poluzować lub dokręcić pokrętło regulacyjne

STEP 5

STEP 4
