NeoMounts FPMA-W460BLACK Manual de usuario
INSTRUCTION MANUAL
WWW.NEOMOUNTS.COM
FPMA-W460BLACK
EN
NL
DE
FR
IT
ES
PT
DK
NO
SE
FI
PL
CS
SK
RO
TV wall mount
TV wandsteun
TV Wandhalterung
Support mural pour TV
Supporto TV a parete
Soporte de pared para TV
Suporte de parede para TV
Vægbeslag TV
TV veggfeste
TV-väggfäste
TV seinäteline
Uchwyt ścienny do TV
Nástěnný držák na TV
Nástenný držiak na TV
Suport TV de perete
100mm
75mm
Remove the VESA plate from the mount
Verwder de VESA plaat van de steun
Entfernen Sie der VESA-Platte von die Halterung
Retirez la plaque VESA du support
Rimuovere la piastra VESA dal supporto
Desconecte la placa VESA del soporte
Remova a placa VESA do suporte
Zdejm płytkę VESA z uchwytu

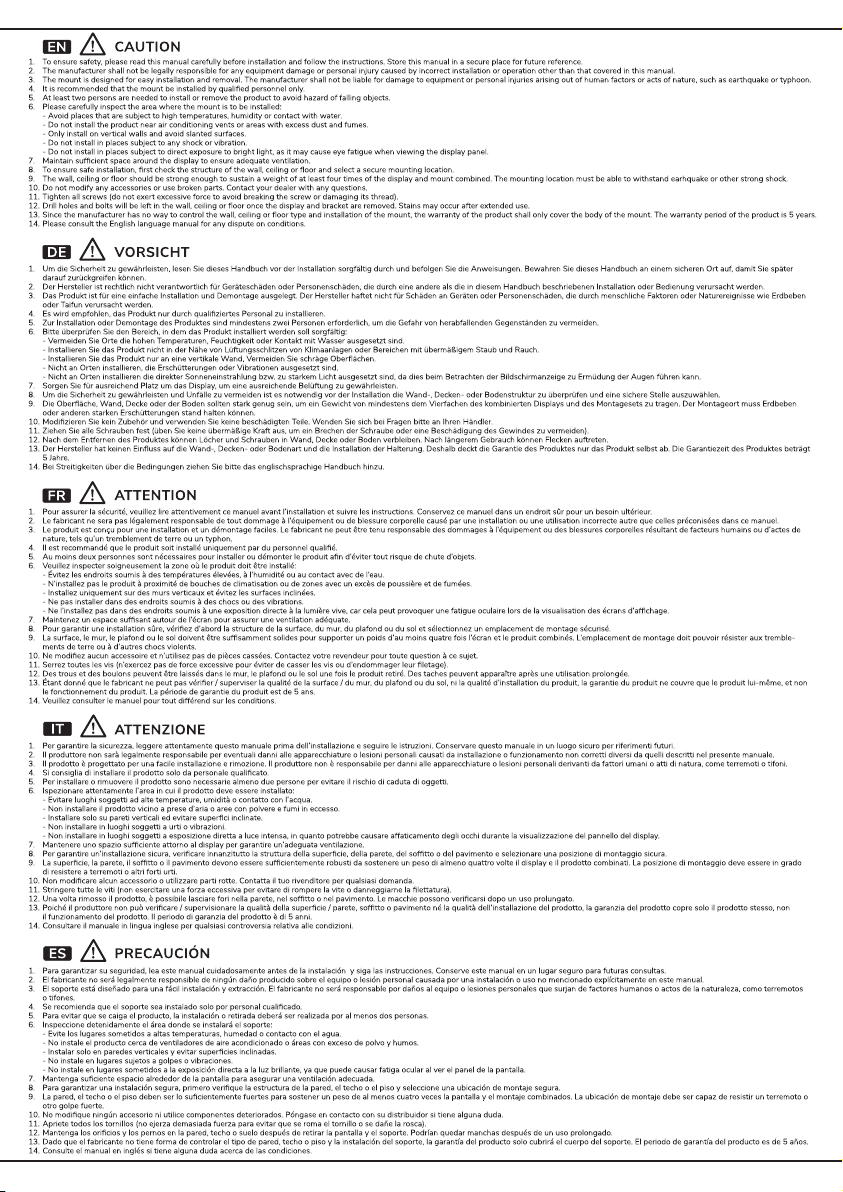

EN
NL
DE
FR
IT
ES
PT
PL

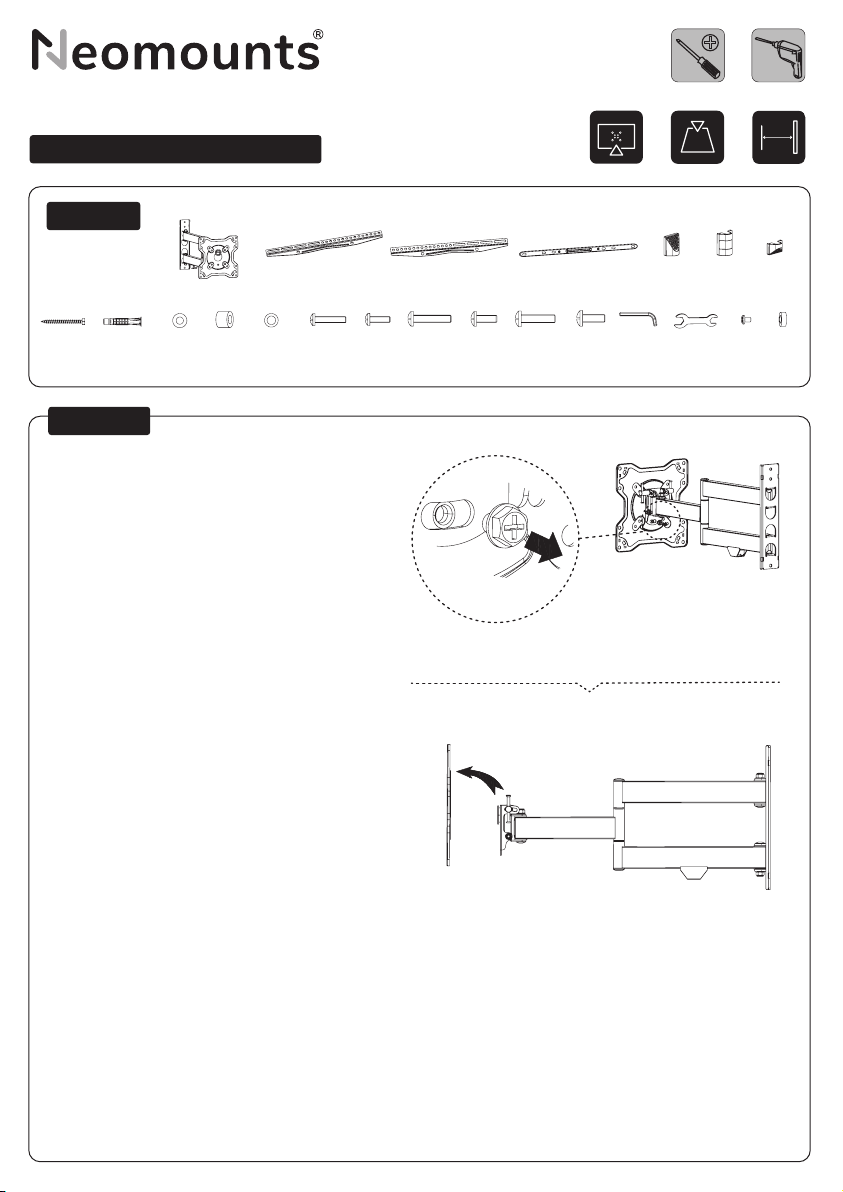

PARTS
FPMA-W460BLACK
STEP 1
Screen size
VESA
Weight capacity
Tilt
Swivel
Rotate
Height
Distance to wall
Gas spring
Quick-release VESA
Pull & release brackets
Media player space
Level adjustment
Cable management
Padlock
Push out / Pop out
Screen size
VESA
Weight capacity
Tilt
Swivel
Rotate
Height
Distance to wall
Gas spring
Quick-release VESA
Pull & release brackets
Media player space
Level adjustment
Cable management
Padlock
Push out / Pop out
0-40 kg
Screen size
VESA
Weight capacity
Tilt
Swivel
Rotate
Height
Distance to wall
Gas spring
Quick-release VESA
Pull & release brackets
Media player space
Level adjustment
Cable management
Padlock
Push out / Pop out
Screen size
VESA
Weight capacity
Tilt
Swivel
Rotate
Height
Distance to wall
Gas spring
Quick-release VESA
Pull & release brackets
Media player space
Level adjustment
Cable management
Padlock
Push out / Pop out
75x75 -
600x400 mm
Screen size
VESA
Weight capacity
Tilt
Swivel
Rotate
Height
Distance to wall
Gas spring
Quick-release VESA
Pull & release brackets
Media player space
Level adjustment
Cable management
Padlock
Push out / Pop out
Screen size
VESA
Weight capacity
Tilt
Swivel
Rotate
Height
Distance to wall
Gas spring
Quick-release VESA
Pull & release brackets
Media player space
Level adjustment
Cable management
Padlock
Push out / Pop out
6-51 cm
Tool
Pencil Drill Tape measure
Tool Pencil
Drill
Tape measure
STEP 1
(x1) (x1) (x1) (x2) (x1) (x1) (x1)
A. M6,3x65
(x3)
B. Ø10x61
(x3)
C. Ø5xØ16x1,5
(x4)
D. (x4) E. Ø6,5xØ16x1,5
(x3)
F. M5x30
(x4)
G. M5x15
(x4)
H. M6x30
(x4)
I. M6x15
(x4)
J. M8x30
(x4)
K. M8x15
(x4)
L. S=6
(x1)
M. S=13
(x1)
N. M8x12
(x8)
O.
(x4)

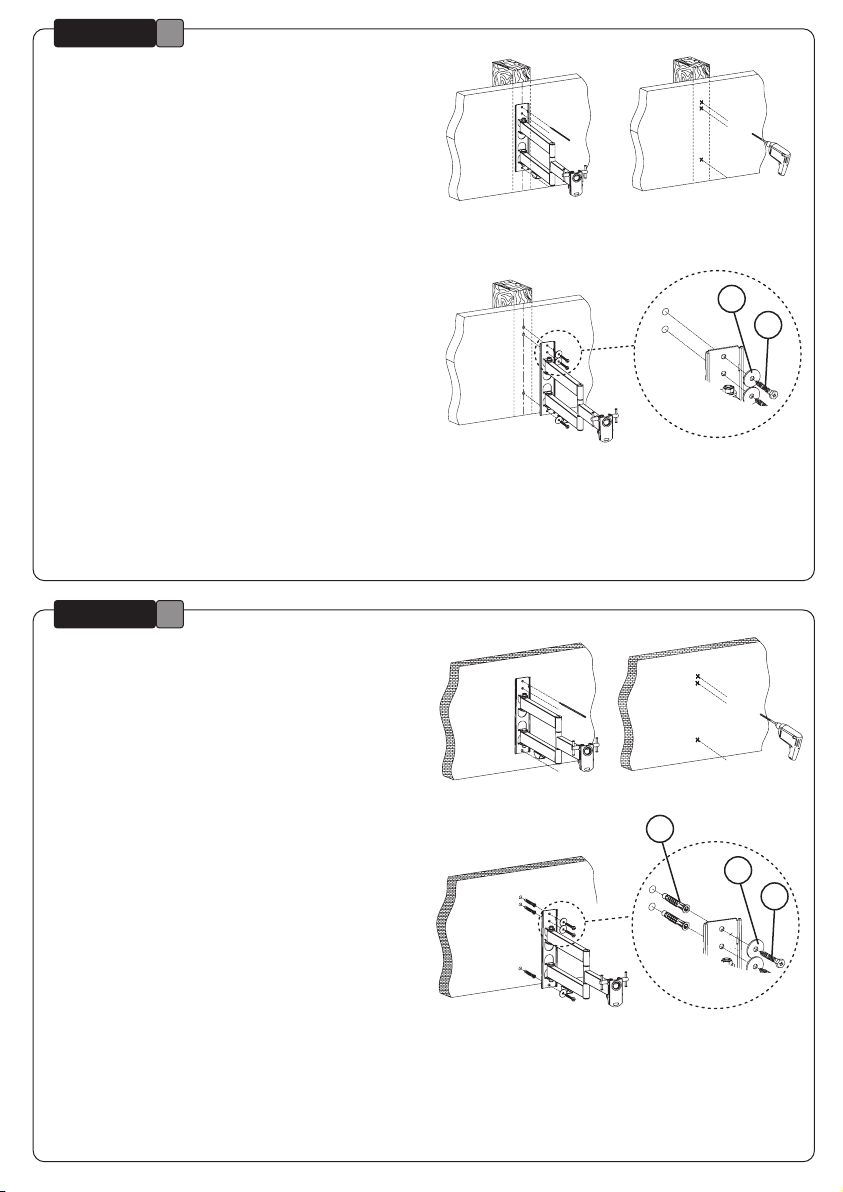

Install the wall plate on a stud wall
Bevestig de muurbeugel aan een houten balk
Befestigen die Wandplatte auf einem Holzbalken
Installez la plaque murale sur un mur en bois ou en
plaque au platre
Installare la piastra di parete su un perno in legno
Fe el soporte de pared a una viga de madera
Instale a placa do suporte de parede num poste de
madeira
Zamontuj płytę ścienną do drewnianej powierzchni
EN
NL
DE
FR
IT
ES
PT
PL
Install the wall plate on a solid brick or concrete wall
Bevestig de muurbeugel aan een stevige stenen of
betonnen muur
Installieren Sie die Wandplatte an einer soliden Ziegel-
oder Betonwand
Installez la plaque murale sur un mur de brique ou de
béton
Installare la piastra di parete su un muro di mattoni
o cemento
Fe el soporte de pared a una piedra sólida o muro de
hormigón
Instalar a placa de parede numa parede sólida de tolo
ou betão
Zamontuj płytę ścienną do ściany z cegły lub betonu
EN
NL
DE
FR
IT
ES
PT
PL
STEP 2
STEP 2
A
B
E
A
E
A
B
Use spacers if necessary
Gebruik afstandhouders indien nodig
Verwenden Sie Distanzscheiben wenn nötig
Utilisez des entretoises si nécessaire
Utilizzare distanziatori, se necessario
Utilice espaciadores si es necesario
Utilize separadores se necessário
Użyj dystansów jeśli jest taka potrzeba
EN
NL
DE
FR
IT
ES
PT
PL

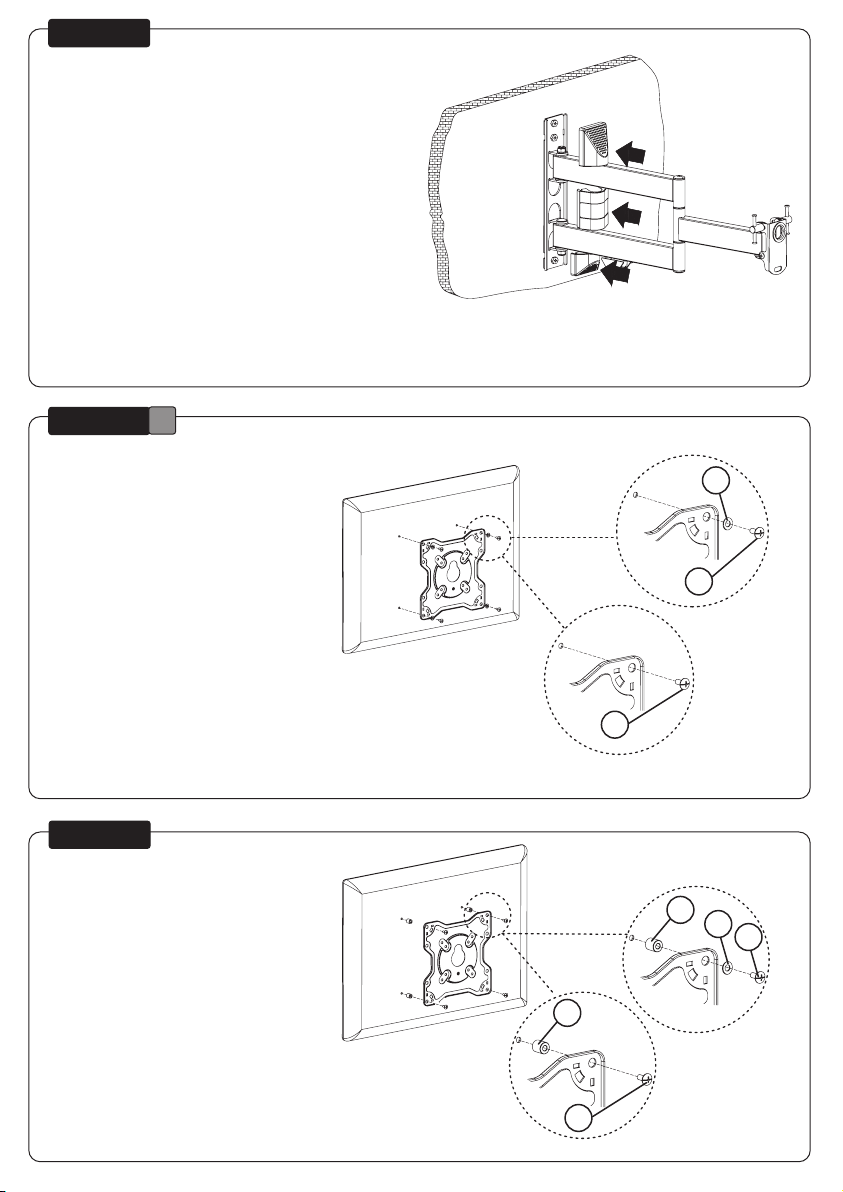

Place the decorative covers
Plaats de decoratieve afdekkapjes
Platzieren Sie die dekorativen Abdeckungen
Placez les couvertures décoratives
Posizionare le coperture decorative
Coloque las tapas decorativas
Colocar as tampas decorativas
Umieścić osłony dekoracyjne
Attach the VESA plate to the screen
Bevestig de VESA-plaat aan het scherm
Befestigen Sie die VESA-Platte am Bildschirm
Fixer la plaque VESA à l’écran
Fissare la piastra VESA allo schermo
Coloque la placa VESA en la pantalla
Fixe a placa VESA ao ecrã
Przymocuj płytkę VESA do ekranu
EN
NL
DE
FR
IT
ES
PT
PL
EN
NL
DE
FR
IT
ES
PT
PL
STEP 3
STEP 4 A
OPTION
D
C
D
F
H / J
I / K
G
C

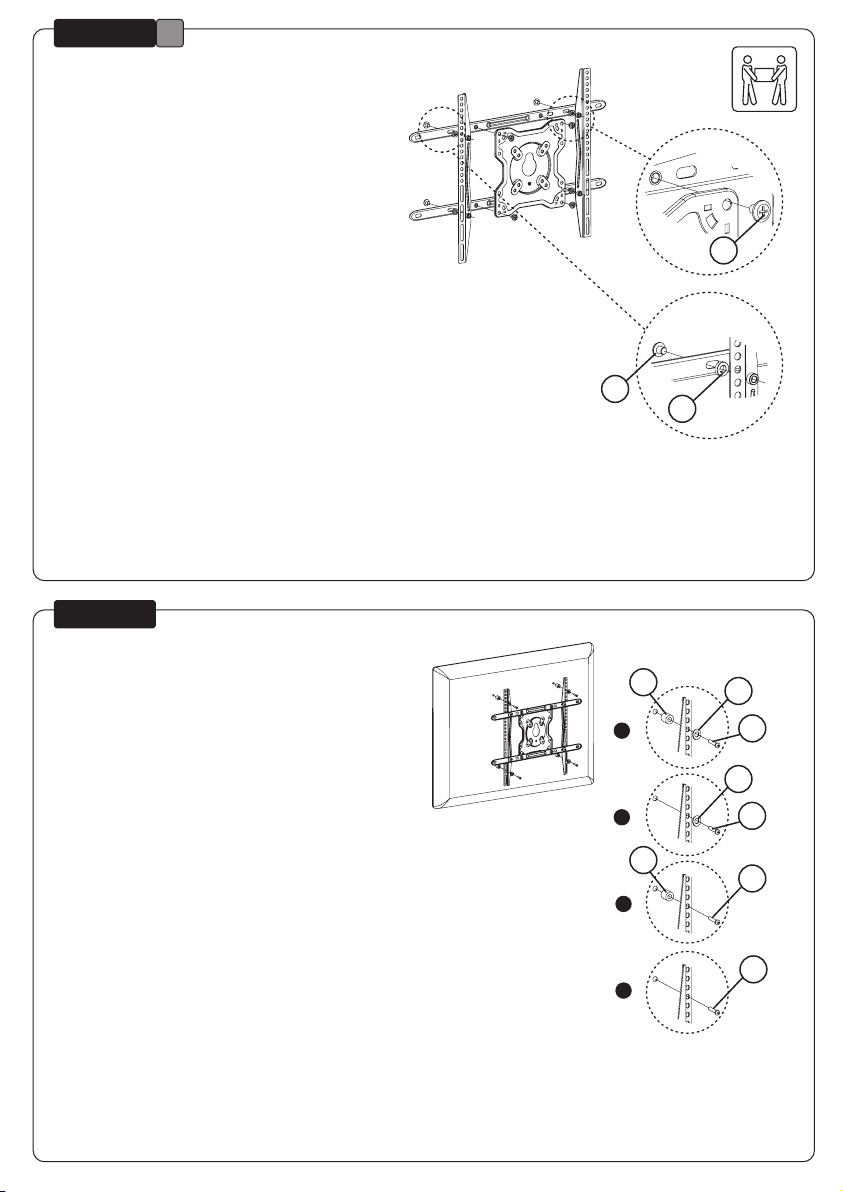

Install the adapter brackets and attach the VESA plate
to the screen
Bevestig de adapter steunen en bevestig de VESA plaat
aan het scherm
Montieren Sie die Adapterhalterungen und befestigen
Sie die VESA-Platte an den Bildschirm
Fixer les supports adaptateurs et xez la plaque VESA
à l’éran
Il montaggio del adattatore e collegamento del piatto
VESA al monitor
Instalación de brazos adaptadores y coloque la placa VESA
en la pantalla
Instalação de braços adaptadores e colocar a placa VESA
no monitor
Zainstaluj ramiona uchwytu i montaż płytki VESA do
monitora
Use spacers if necessary
Gebruik afstandhouders indien nodig
Verwenden Sie Distanzscheiben wenn nötig
Utiliser des entretoises si nécessaire
Utilizzare distanziatori, se necessario
Utilice separadores si es necesario
Utilize separadores se necessário
Użyj dystansów jeśli jest taka potrzeba
EN
NL
DE
FR
IT
ES
PT
PL
EN
NL
DE
FR
IT
ES
PT
PL
STEP 4
OPTION
B
1
2
3
s
N
N
O
DC
C
D
H / J
I / K
F
G

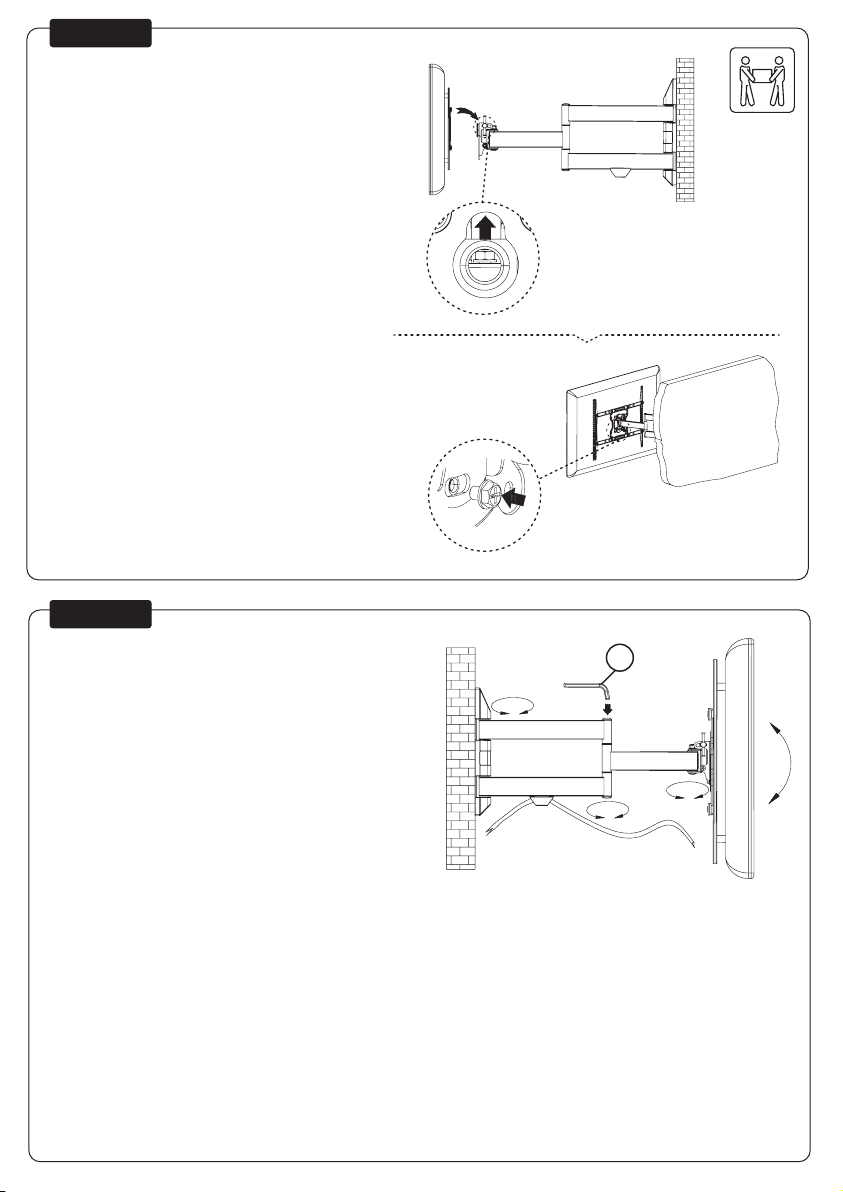

Attach the screen to the bracket and secure it
Bevestig het scherm op de beugel en zet vast
Befestigen Sie den Bildschirm an der Halterung
und sichern Sie ihn
Attachez l’écran au support et xez-le
Fissare lo schermo alla staffa e ssarlo
Coloque la pantalla en el soporte y fela
Fixar o ecrã ao suporte e xá-lo
Przymocuj ekran do uchwytu i zabezpiecz go
EN
NL
DE
FR
IT
ES
PT
PL
STEP 5
Adjust the mount to the desired position and loosen or
tighten the screws if necessary
Stel de steun in op de gewenste positie en draai de schroe-
ven vaster of losser indien nodig
Bringen Sie die Halterung in die gewünschte Position, durch
lockern oder anziehen der Schrauben
Ajustez le support à la position souhaitée et serrez ou desser-
rez les vis si nécessaire
Regolare il supporto nella posizione desiderata e allentare o
serrare le viti se necessario
Coloque el soporte en la posición deseada y gire los tornillos
si es necesario
Ponha o suporte na posição desejada e afrouxe ou aperte os
parafusos, se necessário
Dostosuj pozycję uchwytu do twoich wymagań i poluzuj zaciś-
n śrubki, jeśli to konieczne
EN
NL
DE
FR
IT
ES
PT
PL
STEP 6
L
+5°
-15°
+5°
23.11
