National Instruments cDAQ-9132 Manual de usuario
内容 내용 内容
Quick Start
Démarrage rapide
Erste Schritte
クイックスター ト
시작하기
快速入门
NI CompactDAQ Controller for Windows
Caution Before installing your device, read all product
documentation to ensure compliance with safety, EMC, and
environmental regulations.
Attention Avant d’installer votre périphérique, lisez toute la
documentation se rapportant au produit pour vous assurer du respect
des règles concernant la sécurité, la CEM et l’environnement.
Achtung Lesen Sie vor dem Einbauen des Geräts die
Produktdokumentation, um sich über alle einzuhaltenden Sicherheits-
vorschriften, EMV-Vorschriften und Umweltrichtlinien zu informieren.
© 2014-2015 National Instruments
All rights reserved. 375433B-01 Aug15
注意 デバイスを取り付ける前に、すべての製品ドキュメントをお読みに
なり、安全、EMC、環境規制を遵守してください。
주의 디바이스를 설치하기 전에 모든 제품 관련 문서를 읽고 안전,
EMC, 환경 규정을 준수하는지 확인하십시오.
警告 安装设备之前，请阅读所有产品文档，确保符合安全、EMC以
及环境法规。
Refer to the NI Trademarks and Logo Guidelines at ni.com/trademarks for more information on National
Instruments trademarks. Other product and company names mentioned herein are trademarks or trade names of their
respective companies. For patents covering National Instruments products/technology, refer to the appropriate
location:
Help»Patents
in your software, the patents.txt file on your media, or the National Instruments
Patents Notice at ni.com/patents. You can find information about end-user license agreements (EULAs) and
third-party legal notices in the readme file for your NI product. Refer to the Export Compliance Information at ni.com/
legal/export-compliance for the National Instruments global trade compliance policy and how to obtain relevant
HTS codes, ECCNs, and other import/export data. NI MAKES NO EXPRESS OR IMPLIED WARRANTIES AS TO THE
ACCURACY OF THE INFORMATION CONTAINED HEREIN AND SHALL NOT BE LIABLE FOR ANY ERRORS. U.S.
Government Customers: The data contained in this manual was developed at private expense and is subject to the applicable
limited rights and restricted data rights as set forth in FAR 52.227-14, DFAR 252.227-7014, and DFAR 252.227-7015.
コントローラをアースに接続します。 続いて、 モジュールを取り付けます。 信号接続につ
いては、モジュールの操作手順を参照してください。
컨트롤러를 접지에 연결합니다. 그런 다음 모듈을 설치합니다. 신호 연결은 해당
모듈의 사용 설명서를 참조하십시오.
连接 至地。安装 模块。关于信号连接 见模块使用说明。
役に立つリンク 유용한 링크 相关链接
a
a
a
NI cDAQTM-9132/9134/9136
Driver and
Recovery Media
Documentation
Power ConnectorSD Card Slot Cover
ScrewdriverFerrites
NI cDAQ-9132/9134/9136
ACT/
LINK
ACT/
LINK
NI-XNET
CAN/LIN
10/100
/1000
10/100
/1000
INPUT
9–30V
40WMAX
V1
C
V2
C
PFI0
SD
1:SD ACT
2:SD IN USE
1 2
V1
C
V2
C
PUSHTO EJECT
DONOT SEPARATE CONNECTORS WHEN
ENERGIZEDIN HAZARDOUS LOCATIONS
NI CompactDAQ
NI cDAQ-9134
USER1
RS-232
2
1
1234
RESET
1:POWER
2:STATUS
3:USER1
4:USER2
234
NATIONAL
INSTRUMENTS
ACT/
LINK
ACT/
LINK
NI-XNET
CAN/LIN
10/100
/1000
10/100
/1000
INPUT
9–30V
40WMAX
V1
C
V2
C
PFI0
SD
1:SD ACT
2:SD IN USE
1 2
V1
C
V2
C
PUSHTO EJECT
DONOT SEPARATE CONNECTORS WHEN
ENERGIZEDIN HAZARDOUS LOCATIONS
NI CompactDAQ
NI cDAQ-9134
USER1
RS-232
2
1
1234
RESET
1:POWER
2:STATUS
3:USER1
4:USER2
234
NATIONAL
INSTRUMENTS
C
V2
C
V1
1
Contents I Contenu I Inhalt
内容 I 내용 I 内容
クイックスター ト
시작하기
快速入门
注意 デバイスを取り付ける前に、すべての製品ドキュメントをお読みに
なり、安全、 、環境規制を遵守してください。
주의 디바이스를 설치하기 전에 모든 제품 관련 문서를 읽고 안전,
EMC, 환경 규정을 준수하는지 확인하십시오.
警告 安装设备之前，请阅读所有产品文档，确保符合安全、 以
及环境法规。
1
1
Connectez le contrôleur cDAQ à la terre. Ensuite, installez les modules d’E/S. Reportez-vous
aux instructions d’utilisation du module pour effectuer les connexions de signal.
Erden Sie den cDAQ-Controller. Bauen Sie anschließend die I/O-Module ein. Die Verkabelung
jedes Moduls ist in der Modulanleitung beschrieben.
cDAQコントローラをアースに接続します。 続いて、I/Oモジュールを取り付けます。 信号接続につ
いては、モジュールの操作手順を参照してください。
cDAQ 컨트롤러를 접지에 연결합니다. 그런 다음 I/O 모듈을 설치합니다. 신호 연결은 해당
모듈의 사용 설명서를 참조하십시오.
Connect the cDAQ controller to earth ground. Then install I/O modules. Refer to the module
operating instructions for signal connections.
连接cDAQ至地。安装I/O模块。关于信号连接, 见模块使用说明。
Useful Links I Liens utiles I Nützliche Links
役に立つリンク I 유용한 링크 I 相关链接
Software
ni.com/downloads
Pinouts
In MAX, right-click
module name
AI1
AI2
AI3
AI4
AI5
1
2
3
4
5
Examples
ni.com/info adaqmxexp
Services and Support
ni.com/services
NI cDAQ-9132/9134/9136
Documentation
ni.com/manuals a9132
Accuracy and Mounting
ni.com/info acdaqmounting
Assurez-vous que la source d’alimentation est hors tension. Installez la ferrite le long des
fils conducteurs négatif et positif de la source d’alimentation.
Stellen Sie sicher, dass die Stromversorgung ausgeschaltet ist. Bringen Sie einen Ferritblock
an die Stromversorgungsleitung an.
電源がオフになっていることを確認します。 電源の正極および負極リードにフェライトを取り
付けます。
전원 공급 장치의 전원이 꺼져 있는지 확인합니다. 전원 공급 장치의 양극과 음극 도선에 자
성체를 설치합니다.
Verify power source is turned off. Install ferrite across the negative and positive leads of the
power source.
检查并确保电源已关闭。在电源正负极线上安装磁箍。
Connectez le fil conducteur positif de la source d’alimentation au terminal V1 du connecteur
d’alimentation, et le fil négatif à l’un des terminaux C.
Verbinden Sie die positive Ader der Stromversorgung mit dem V1-Anschluss des
Stromversorgungssteckers und die negative Ader mit einem der C-Anschlüsse.
電源の正極リードを電源コネクタプラグのV1端子に、負極リードをC端子の1つに接続します。
전원 공급 장치의 양극 도선을 전원 커넥터 플러그의 V1 터미널에 연결하고, 음극 도선을 C
터미널 중 하나에 연결합니다.
Connect the positive lead of the power source to the V1 terminal on the power connector
plug, and the negative lead to one of the C terminals.
将电源正极导线连接至电源连接器插头的V1端子，负极导线连接至C端子。
で初回測定を実行します。モジュールの つを右クリックしてテストパネルを選択します。
測定設定を構成し、開始をクリックします。
를 사용하여 첫번째 측정을 수행합니다. 모듈에서 마우스 오른쪽 버튼을 클릭하고
테스트 패널을 선택합니다. 측정 셋팅을 설정한 후 시작을 클릭합니다.
现在可开始用 实现测量任务。右键单击任意模块并选择测试面板。配置测量设置并单击开始。
外部電源の電源を入れます。 モニタに表示される「 」画面の手順を実行します。
외부 전원 공급 장치의 전원을 켭니다. 사용자의 모니터에 열리는 화면의
지시를 단계별로 실행합니다.
打开外部电源。按显示器上 屏幕的提示步骤操作。
4
4
3
3
C
V2
C
V1
C
V2
C
V1
+
–
x1
+
–
2
2
Connectez un clavier et une souris avec un noyau de ferrite, ainsi qu’un écran, au
contrôleur cDAQ.
Schließen Sie einen Monitor, ein Computer-Keyboard und eine Maus an den cDAQ-Controller an.
フェライトを取り付けたキーボードとマウス、およびモニタをcDAQコントローラに接続します。
컴퓨터 키보드와 자성체가 있는 마우스, 모니터를 cDAQ 컨트롤러에 연결합니다.
Connect a computer keyboard and mouse with ferrite and a monitor to the cDAQ controller.
通过磁箍连接计算机键盘和鼠标至 cDAQ 控制器，并连接显示器。
コントローラをシャットダウンせずに電源を切断した場合、組込 シ
ステムドライブが破損する可能性があります。 のスタートメニューから、
または電源ボタンを押した後に放すことで、コントローラを安全にシャットダウンし
てください。
컨트롤러를 종료하지 않고 전원을 끄는 경우, 임베드된 시
스템 드라이버가 손상될 수 있습니다. 시작 메뉴에서 또는 전원 버
튼을 눌렀다가 놓아 안전하게 컨트롤러를 종료하십시오.
在未关闭 控制器的情况下移除电源，将损坏嵌入式 系统驱动。
请通过 开始菜单安全关闭控制器，或按下电源按钮并随即释放。
電源がオフになっていることを確認します。 電源の正極および負極リードにフェライトを取り
付けます。
전원 공급 장치의 전원이 꺼져 있는지 확인합니다. 전원 공급 장치의 양극과 음극 도선에 자
성체를 설치합니다.
检查并确保电源已关闭。在电源正负极线上安装磁箍。
電源の正極リードを電源コネクタプラグの 端子に、負極リードを 端子の つに接続します。
전원 공급 장치의 양극 도선을 전원 커넥터 플러그의 터미널에 연결하고, 음극 도선을
터미널 중 하나에 연결합니다.
将电源正极导线连接至电源连接器插头的 端子，负极导线连接至 端子。
Prenez votre première mesure dans MAX. Faites un clic droit sur un module et sélectionnez
Panneaux de test. Configurez les paramètres de mesure puis cliquez sur Démarrer.
Führen Sie die erste Messung im MAX durch. Klicken Sie eines der Module mit der rechten
Maustaste an und wählen Sie Testpanels. Konfigurieren Sie die Messung und klicken Sie auf Start.
MAXで初回測定を実行します。モジュールの1つを右クリックしてテストパネルを選択します。
測定設定を構成し、開始をクリックします。
MAX를 사용하여 첫번째 측정을 수행합니다. 모듈에서 마우스 오른쪽 버튼을 클릭하고
테스트 패널을 선택합니다. 측정 셋팅을 설정한 후 시작을 클릭합니다.

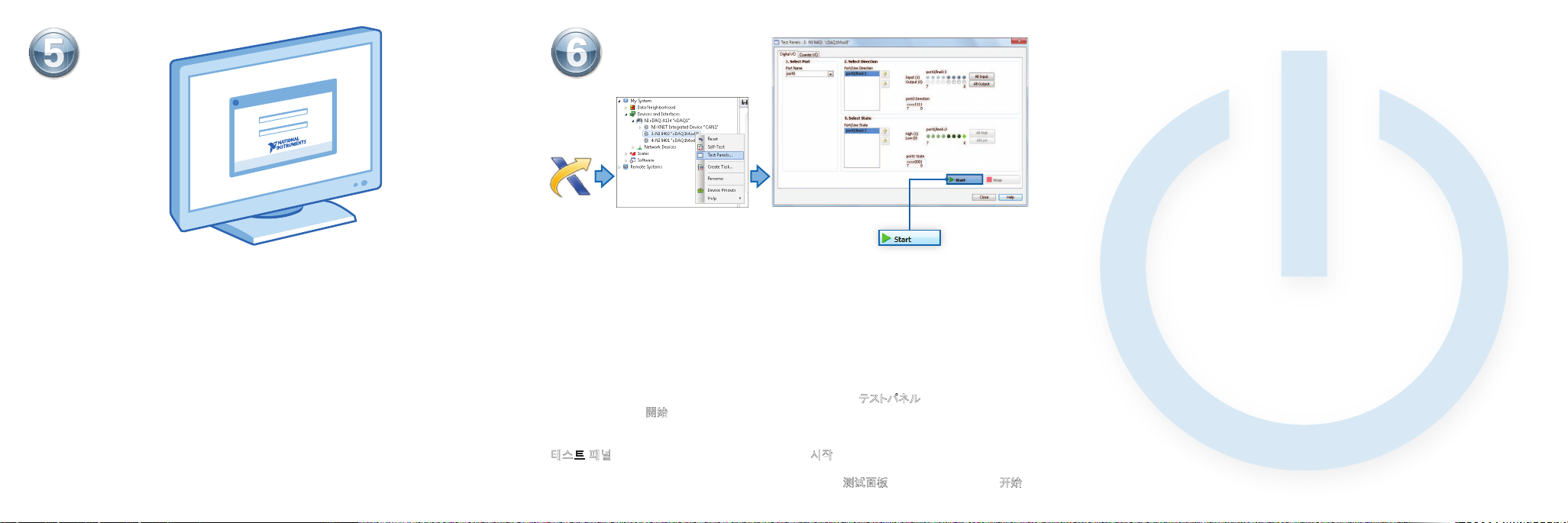

Take your first measurement in MAX. Right-click any module and select Test Panels.
Configure the measurement settings and click Start.
现在可开始用MAX实现测量任务。右键单击任意模块并选择测试面板。配置测量设置并单击开始。
Mettez la source d’alimentation externe sous tension. Effectuez les étapes de la boîte de
dialogue “Set Up Windows” qui s’ouvre sur votre écran.
Schalten Sie die externe Stromversorgung ein. Folgen Sie den Schritten des auf dem Monitor
angezeigten Dialogfelds “Set Up Windows”.
外部電源の電源を入れます。 モニタに表示される「Set Up Windows」画面の手順を実行します。
외부 전원 공급 장치의 전원을 켭니다. 사용자의 모니터에 열리는 Set Up Windows 화면의
지시를 단계별로 실행합니다.
Turn on the external power source. Go through the steps on the Set Up Windows screen
that opens on your monitor.
打开外部电源。按显示器上Set Up Windows屏幕的提示步骤操作。
6
6
5
5
Measurement &
Automation
Explorer
(NI MAX)
フェライトを取り付けたキーボードとマウス、およびモニタを コントローラに接続します。
컴퓨터 키보드와 자성체가 있는 마우스, 모니터를 컨트롤러에 연결합니다.
通过磁箍连接计算机键盘和鼠标至 控制器，并连接显示器。
Removing power without shutting down the cDAQ controller can corrupt the
embedded Windows system drive. Safely shut down the controller through
the Windows start menu or by pressing and releasing the power button.
Débrancher le contrôleur cDAQ de la source d’alimentation sans l’avoir
arrêté peut endommager le disque dur du système Windows embarqué.
Arrêtez le contrôleur en toute sécurité via le menu Démarrer de Windows
ou en appuyant et en relâchant le bouton d’alimentation.
Wenn Sie den cDAQ-Controller ohne vorheriges Herunterfahren von der
Stromversorgung trennen, kann das darin enthaltene Windows-Laufwerk
Schaden nehmen. Fahren Sie daher den Controller entweder über das
Start-Menü von Windows oder durch Drücken und Loslassen des
Netzschalters herunter.
cDAQコントローラをシャットダウンせずに電源を切断した場合、組込Windowsシ
ステムドライブが破損する可能性があります。Windowsのスタートメニューから、
または電源ボタンを押した後に放すことで、コントローラを安全にシャットダウンし
てください。
cDAQ 컨트롤러를 종료하지 않고 전원을 끄는 경우, 임베드된 Windows 시
스템 드라이버가 손상될 수 있습니다. Windows 시작 메뉴에서 또는 전원 버
튼을 눌렀다가 놓아 안전하게 컨트롤러를 종료하십시오.
在未关闭cDAQ控制器的情况下移除电源，将损坏嵌入式Windows系统驱动。
请通过Windows开始菜单安全关闭控制器，或按下电源按钮并随即释放。
