MY HIGGINS RTW
AVVERTENZE E ISTRUZIONI ORIGINALI - WARNINGS AND ORIGINAL INSTRUCTIONS
AVERTISSEMENTS ET INSTRUCTIONS ORIGINALES - ORIGINAL-BEDIENUNGSANLEITUNG
ADVERTENCIAS E INSTRUCCIONES ORIGINALES - ADVERTÊNCIAS E INSTRUÇÕES ORIGINAIS
- EREDETI ÚTMUTATÓ ÉS FIGYELMEZTETÉSEK
WAARSCHUWINGEN EN OORSPRONKELIJKE GEBRUIKSAANWIJZING -
ΠΡΩΤΟΤΥΠΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΚΑΙ ΟΔΗΓΙΕΣ -
UYARILAR VE ORİJİNAL BİLGİLER -
Il dispositivo My Higgins RTW viene utilizzato insieme alle apparecchiature radio RTW
per controllare e programmare gli scenari delle vostre installazioni.
1 x My Higgins RTW 1 x Adattatore di
alimentazione 1 x Cavo ethernet 1 x Avvertenze e
Istruzioni originali
Contenuto della confezione
Avvertenze
Leggere attentamente queste avvertenze prima di procedere con l'installazione del prodotto My Higgins RTW e del suo utilizzo. Le presenti informazioni
devono essere conservate insieme al prodotto per tutta la sua durata. In aggiunta alle istruzioni descritte nella presente guida, rispettare anche le
istruzioni dettagliate riportate nel paragrafo Installazione e configurazione disponibile sul sito www.way-srl.com. Il mancato rispetto di queste istruzioni
o l’uso di My Higgins RTW al di fuori dell’ambito di applicazione definito nelle istruzioni è vietato e comporta l’esclusione della responsabilità e della
garanzia di WAY. Prima dell’installazione verificare la compatibilità di My Higgins RTW con l’apparecchiatura e gli accessori ad esso associati.
Collegamento elettrico
Utilizzare l’adattatore di alimentazione µUSB tipo B 5V 500mA (minimo 500mA) fornito in dotazione con My Higgins RTW.
L’adattatore deve essere collegato a un impianto elettrico in buono stato d’uso e conforme alle normative in vigore.
Verificare che la frequenza e la tensione d’alimentazione indicati sulla targhetta segnaletica dell’adattatore di alimentazione corrispondano a quelle del
proprio impianto elettrico. Al fine di evitare ogni rischio di surriscaldamento, srotolare completamente il filo elettrico prima di collegarlo alla presa.
Inserire obbligatoriamente il blocco dell’adattatore di alimentazione per collegare o scollegare l’adattatore di alimentazione; non tirare mai sui cavi. Al
fine di evitare ogni rischio di elettrizzazione, non toccare mai l’adattatore di alimentazione con le mani umide o bagnate. L’adattatore di alimentazione e
il filo devono essere tenuti fuori dalla portata dei bambini e degli animali domestici, pur rimanendo accessibili al fine di poterli scollegare rapidamente
in caso d’emergenza.
Frequenza utilizzata e potenza massima utilizzata: 433.05 MHz - 434.79 MHz/erp < 10 mW
Raccomandazioni generali
Per non danneggiare il prodotto, non esporlo al rischio di cadute e urti, a materiali infiammabili o a fonti di calore, all’umidità, al getto di liquidi, non
immergere. Non apporre sull’apparecchio oggetti contenenti liquidi. Non aprire. Non perforare. Non tentare di ripararlo. Non installare o utilizzare
all’esterno. Non utilizzare prodotti abrasivi né solventi per la pulizia del prodotto. La superficie può essere pulita usando un panno morbido e asciutto.
I
Pulsante
RST
Smaltimento del prodotto
Il prodotto non può essere smaltito come rifiuto solido urbano, ma deve essere conferito negli appositi centri di raccolta, per
ottimizzare il tasso di recupero e riciclaggio dei materiali ed impedire potenziali danni per la salute e l’ambiente. È necessario
informarsi sul sistema di raccolta differenziata in vigore per i prodotti elettrici ed elettronici ed attenersi alle normative locali per
lo smaltimento dei rifiuti.
Il simbolo del bidoncino barrato è riportato sull’etichetta dei prodotti per ricordare gli obblighi di raccolta separata.
Se è previsto l’uso di batterie, è necessario informarsi sui regolamenti locali per la raccolta differenziata delle batterie, e non
gettarle nei normali rifiuti domestici.
Dichiarazione di conformità
WAY dichiara che questa apparecchiatura radioelettrica del tipo 2 è conforme alla direttiva 2014/53/UE. Il testo integrale della
dichiarazione di conformità CE è disponibile sul sito www.way-srl.com.
Descrizione del prodotto
Connettore
ethernet RJ45
Connettore
d’alimentazione
Spia di stato
All’accensione la Spia di stato indica la modalità
di funzionamento del prodotto:
Accensione:
- Arancione fissa: il dispositivo si sta avviando
- Rosso lampeggiante: aggiornamento
Funzionamento normale:
- Verde fisso: il dispositivo è connesso al cloud
- Rosso fisso: il dispositivo non è connesso al cloud
I pulsanti abilitano le seguenti azioni:
Accensione:
- RST: se premuto per alcuni secondi durante l’avvio,
parte la procedura di aggiornamento
Funzionamento normale:
- RST & MODE: dipendono dall’applicazione
I
Pulsante
MODE
Pulsante
RST
Installazione e configurazione
Prerequisiti di installazione
1. È necessario avere un collegamento internet con un modem ADSL dotato di porta ethernet.
2. Annotarsi il PIN del dispositivo My Higgins RTW
(questo numero si trova su un’etichetta presente sul dispositivo e sarà richiesto quando si attiva il prodotto).
Installazione
1. Collegare il prodotto al modem ADSL, collegare il cavo RJ45 fornito al connettore ethernet indicato dal logo
2. Collegare la spina al connettore indicato dal logo
3. Posizionare il dispositivo My Higgins RTW ad almeno 30 cm dal modem ADSL.
4. Non posizionare il dispositivo vicino ad una superfice metallica e/o all’interno di un condotto contenente cavi elettrici.
5. Non utilizzare il dispositivo in zone dove è proibito l’utilizzo di dispositivi che utilizzano la trasmissione in radiofrequenza
(vi preghiamo di fare riferimento alle disposizioni locali in materia).
6. Non posizionare l’interfaccia vicino a dispositivi che potrebbero essere influenzati dalle onde radio.
7. Per qualsiasi informazione contattare il servizio di assistenza tecnica di WAY +39.0516672711
Dati tecnici
Radio
- Frequenza utilizzato e potenza massima utilizzata:
433.05 MHz - 434.79 MHz/erp < 10 mW
- Classe ricevitore: 2
Adattatore di alimentazione
- Alimentazione: 230V~ 50 Hz.
- Alimentazione continua: 5 V / 0.5 a 0.6 A.
Alloggiamento
- Classe di protezione: IP30
- Temperatura di esercizio: da 5 ° C a 35 ° C
- Altitudine massima di funzionamento: < 2000 m.
- Livello di inquinamento: Classe 2
- Umidità di esercizio: compresa tra il 30% e il 85%.
- Dimensioni (LxPxA): 110 x 71.25 x 28.13 mm.
- Alloggiamento in plastica: PC
- Consumo in funzionamento normale: continuo 5V/120mA
I
The My Higgins RTW device is used together with RTW
radio equipment to control and program the scenarios of your installations.
1 for My Higgins RTW 1 for Power adapter 1 for Ethernet cable 1 for Warnings and
original instructions
Package contents
Warnings
Read these warnings carefully before installing and using your My Higgins RTW product. This information must be kept together with the product for
its entire lifespan. In addition to the instructions described in this guide, you should also comply with the detailed instructions given in the Installation
and Configuration paragraph available on the www.way-srl.com website. Using the My Higgins RTW device outside the application field outlined in
the instructions, is prohibited and failure to comply with these instructions will lead to WAY’s exclusion of responsibility and will void the warranty.
Before installation, check My Higgins RTW compatibility with the equipment and accessories associated with it.
Electrical connection
Use the µUSB power adapter type B 5V 500mA (minimum 500mA) provided together with My Higgins RTW.
The adapter must be connected to an electrical system that is in good working order and which complies with regulations in force.
Make sure that frequency and supply voltage shown on the power adapter’s rating plate match those of your electrical system. In order to avoid any
overheating risks, completely unroll the electric wire before connecting it to the socket. You must insert the power adapter lock to connect or
disconnect the power adapter; never pull on the cables. In order to avoid any risk of electrification, never touch the power adapter with wet hands.
The power adapter and the wire must be kept out of the reach of children and pets, while remaining accessible, to be able to disconnect them quickly
in case of emergency.
Frequency and maximum power used: 433.05 MHz - 434.79 MHz/erp < 10 mW
General recommendations
In order not to damage this product, do not drop it or bang it against other objects, do not expose it to inflammable materials or heat sources, humidity
or jets of liquids and do not immerse it. Do not place objects containing liquids on top of this device. Do not open it. Do not pierce. Do not attempt to
repair it. Do not install or use it outdoors. Do not use abrasive products or solvents to clean this product. You can clean its surface using a soft dry cloth.
Product disposal
This product cannot be disposed of as solid urban waste but must be brought to the appropriate collection centers to optimize
its recovery and recycling of materials and to prevent potential damage to health and the environment. You must inquire about
the separate collection system in force for electrical and electronic products and comply with local waste disposal regulations.
The crossed-out bin symbol is shown on the product plate to remind you of the separate collection obligations.
If batteries are to be used, be sure to inquire about local regulations for the separate collection of batteries and do not throw
them in normal household waste.
Declaration of conformity
WAY declares that this type 2 radio device complies with Directive 2014/53/EU. The full text of the EC declaration of conformity
is available at www.way-srl.com.

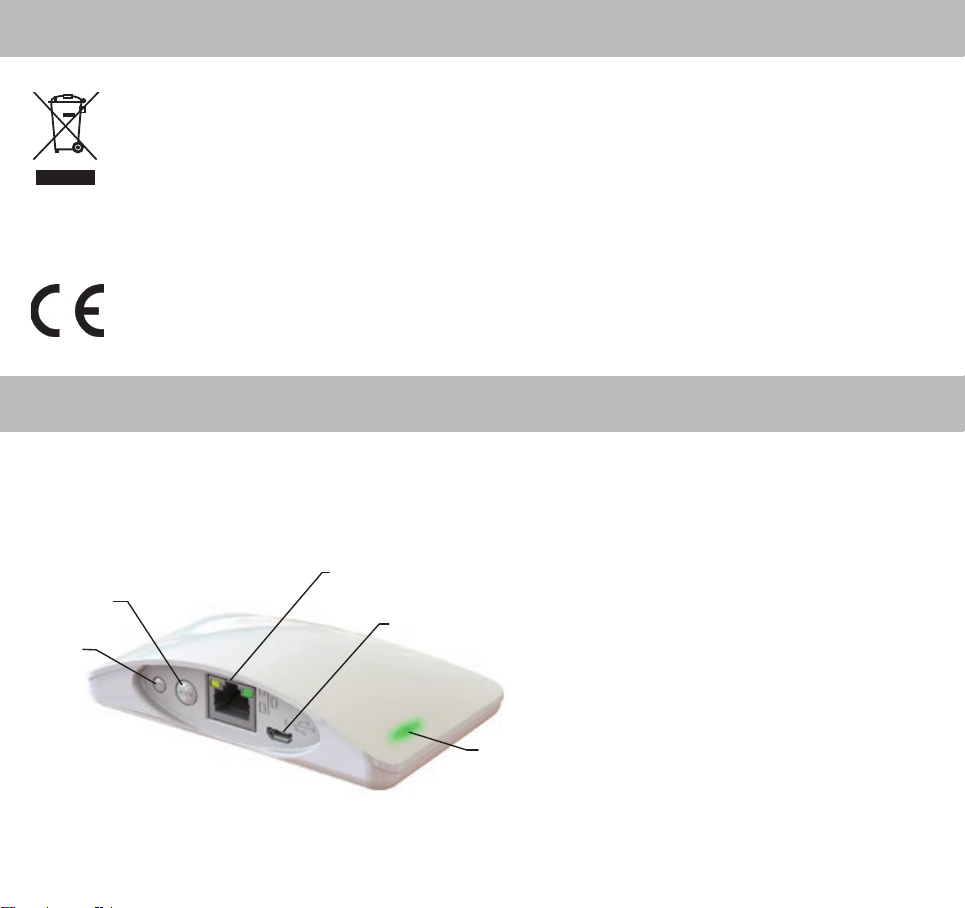

Product description
MODE
button
RST
button
RJ45 Ethernet
connector
Power supply
connector
Status
warning light
When powered on, the Status warning light shows
the product’s operating mode:
Power-on:
- Steady Orange: the device is starting up
- Flashing Red: updating
Normal operation:
- Steady Green: the device is connected to the cloud
- Steady Red: the device is not connected to the cloud
The buttons enable the following actions:
Power-on:
- RST: if pressed for a few seconds during start-up,
the updating procedure begins
Normal operation:
- RST & MODE: these depend on the application
Product description
Installation and configuration
Installation prerequisites
1. You must have an internet connection with an ADSL modem equipped with an Ethernet port.
2. Note down the PIN of your My Higgins RTW device
(this number is on a plate on your device and will be requested when the product is activated).
Installation
1. Connect the product to the ADSL modem and connect the RJ45 cable, provided, to the Ethernet connector indicated by the logo
2. Connect the plug to the connector indicated by the logo
3. Place your My Higgins RTW device at least 30 cm from the ADSL modem.
4. Do not place your device near a metal surface and/or inside a duct containing electrical cables.
5. Do not use your device in areas where the use of devices using radio frequency transmission is prohibited
(please refer to the relevant local regulations).
6. Do not place the interface near devices that may be affected by radio waves.
7. For any further information, contact the technical support service of WAY at +39.0516672711.
Technical data
Radio
- Frequency and maximum power used:
433.05 MHz - 434.79 MHz/erp < 10 mW
- Receiver class: 2
Power adapter
- Power supply: 230V~ 50 Hz.
- Uninterrupted power supply: 5 V / 0.5 to 0.6 A.
Housing
- Protection rating: IP30
- Operating temperature: from 5° C to 35° C
- Max operating altitude: < 2000 m.
- Pollution level: Class 2
- Operating humidity: between 30% and 85%.
- Dimensions (LxDxH): 110 x 71.25 x 28.13 mm.
- Plastic housing: PC
- Consumption during normal operation: uninterrupted 5V/120mA
Le dispositif My Higgins RTW est utilisé avec les appareillages radio RTW
pour contrôler et programmer les états de vos installations.
1 pour My Higgins RTW 1 pour Adaptateur
d’alimentation 1 pour Câble Ethernet 1 pour Avertissements et
Instructions originales
Contenu de l’emballage
Avertissements
Lire attentivement ces avertissements avant de procéder avec l’installation du produit My Higgins RTW et son utilisation. Les présentes informations
doivent être conservées avec le produit pendant toute sa durée. En supplément des instructions exposées au présent guide, respecter également
les instructions détaillées reportées au paragraphe Installation et configuration disponible sur le site www.way-srl.com. Le non-respect de ces
instructions ou l’utilisation de My Higgins RTW à l’extérieur de l’environnement d’application défini aux instructions est absolument interdit et comporte
l’exclusion de la responsabilité et de la garantie de WAY. Avant l’installation, vérifier la compatibilité de My Higgins RTW avec l’appareillage et les
accessoires qui y sont reliés.
Connexion électrique
Utiliser l’adaptateur d’alimentation µUSB type B 5V 500mA (minimo 500mA) 500mA (minimum 500mA) fourni avec My Higgins RTW.
L’adaptateur doit être relié à une installation électrique en bon état d’usage et conforme aux normes en vigueur.
Vérifier que la fréquence et la tension d’alimentation indiquées sur la plaque signalétique de l’adaptateur d’alimentation correspondent à celles de
votre installation électrique. Afin d’éviter tout risque de surchauffe, dérouler complètement le fil électrique avant de le raccorder à la prise. Enclencher
impérativement le bloc de l’adaptateur d’alimentation pour connecter ou déconnecter l’adaptateur d’alimentation ; ne jamais tirer sur les câbles. Afin
d’éviter tout risque d’électrisation, ne jamais toucher l’adaptateur d’alimentation avec les mais humides ou mouillées. L’adaptateur d’alimentation et le fil
doivent être tenus hors de la portée des enfants et des animaux domestiques, tout en restant accessibles, afin de pouvoir les déconnecter rapidement
en cas d’urgence.
Fréquence et puissance maximum utilisées : 433.05 MHz - 434.79 MHz/erp < 10 mW
Recommandations d’ordre général
Afin de ne pas endommager le produit, il ne faut pas l’exposer aux risques de chutes et de chocs, à des matériaux inflammables ou à des sources de
chaleur, à l’humidité, au jet de liquides, ne jamais immerger l’appareil dans l’eau. Ne pas apposer sur l’appareil des objets contenant des liquides. Ne
pas ouvrir. Ne pas perforer. Il ne faut pas essayer de le réparer. Ne pas installer ou utiliser à l’extérieur. Ne pas utiliser de produits abrasifs ni solvants
pour le nettoyage du produit. La surface peut être nettoyée à l’aide d’un chiffon doux et sec.
Bouton
RST
F
Elimination du produit
Le produit ne peut pas être éliminé comme déchet solide urbain, ma il doit être remis aux centres de collecte prévus à cet effet,
afin d’optimiser le taux de récupération et recyclage des matériels et empêcher des dommages potentiels pour la santé et l’envi-
ronnement. Il y a lieu de s’informer sur le système de collecte sélective en vigueur pour les produits électriques et électroniques
et de se conformer aux dispositions locales pour l’élimination des déchets.
Le symbole du bidon barré est reporté sur l’étiquette des produits, en vue de rappeler les obligations de collecte sélective.
Si l’emploi de batteries est prévu, il y a lieu de s’informer sur les règlements locaux pour la collecte sélective des batteries et il ne
faut pas les jeter dans les déchets ménagers ordinaires.
Déclaration de conformité
WAY déclare que cet appareillage radioélectrique du type 2 est conforme à la directive 2014/53/UE. Le texte intégral de la
déclaration de conformité CE est disponible sur le site www.way-srl.com.
Description du produit
Bouton
MODE
Bouton
RST
Connecteur
Ethernet RJ45
Connecteur
d’alimentation
Voyant d’état
A l’allumage, le voyant d’état indique le mode
de fonctionnement du produit :
Allumage :
- Orange permanent : le dispositif est en cours de
mise en service
- Rouge clignotant : mise à jour
Fonctionnement ordinaire :
- Vert permanent : le dispositif est connecté au cloud
computing
- Rouge permanent : le dispositif n’est pas connecté
au cloud computing
Les boutons valident les actions ci-après :
Mise en service :
- RST : si enfoncé quelques secondes au cours de la
mise en service, est lancée la procédure de mise à jour
Fonctionnement ordinaire :
- RST & MODE : ils dépendent de l’application
F
Conditions préalables d’installation
1. Il faut disposer d’une connexion Internet à un modem ADSL pourvu d’un port Ethernet.
2. Prendre note du code PIN du dispositif My Higgins RTW
(ce numéro est prévu sur une étiquette appliquée sur le dispositif et sera demandé lorsque s’active le produit).
Installation
1. Connecter le produit au modem ADSL, raccorder le câble RJ45 fourni au connecteur Ethernet indiqué par le logo
2. Connecter la fiche au connecteur indiqué par le logo
3. Positionner le dispositif My Higgins RTW à au moins 30 cm du modem ADSL.
4. Ne pas placer le dispositif près d’une surface métallique et/ou à l’intérieur d’un conduit contenant des câbles électriques.
5. Ne pas utiliser le dispositif dans des zones où il est interdit de se servir de dispositifs qui utilisent la transmission en fréquence radio
(nous vous prions de vous rapporter aux dispositions locales dans ce domaine).
6. Il ne faut pas positionner l’interface à proximité des dispositifs qui pourraient être affectés par les ondes radio.
7. Pour quelque information que ce soit, n’hésitez pas à contacter le service assistance après-vente de WAY +39.0516672711
Données techniques
Radio
- Fréquence et puissance maximum utilisées :
433.05 MHz - 434.79 MHz/erp < 10 mW
- Classe récepteur : 2
Adaptateur d’alimentation
- Alimentation : 230V~ 50 Hz.
- Alimentation continue : 5 V / 0.5 à 0.6 A.
Emplacement
- Classe de protection : IP30
- Température de service : de 5 ° C à 35 ° C
- Hauteur maximum de fonctionnement : < 2000 m
- Niveau de pollution : Classe 2
- Humidité de service : comprise entre 30% et 85%.
- Dimensions (LxPxA) : 110 x 71.25 x 28.13 mm
- Emplacement en plastique : PC
- Consommation en fonctionnement ordinaire : continu 5V/120mA
Installation et configuration
F
Tabla de contenidos
Idiomas:
