Multimetrix DMM 107 Manual de usuario

DMM 107

Digital Multimeter

Notice de fonctionnement

User’s manual

Bedienungsanleitung

Libretto di istruzioni

Manual de instruciones

190, rue Championnet

F - 75018 PARIS

Tél. 33 (0)1.44.85.44.85 - Fax 33 (0)1.46.27.73.89

691347A00 - Ed. 3 – 06/07

691178A00

Français........................................................................................2

English........................................................................................20

Deutsch......................................................................................36

Italiano........................................................................................56

Español ......................................................................................74

Conditions générales de garantie

et de sécurité

1. Précautions d’emploi

Lire les instructions de sécurité ci-dessous avant toute utilisation

de l’appareil, afin d’éviter les accidents corporels, tels que

brûlures et chocs électriques.

Suivre impérativement les indications précédées de ce sigle.

1.1 Définition des catégories d’installation (cf. CEI 664-1)

 CAT I : Circuits protégés par des dispositifs limitant les

surtensions transitoires à un faible niveau.

Exemple : circuits électroniques protégés.

 CAT II : Circuits d'alimentation d'appareils domestiques ou

analogues, pouvant comporter des surtensions transitoires de

valeur moyenne.

Exemple : alimentation d'appareils ménagers et d'outillage

portable.

 CAT III : Circuits d'alimentation d'appareils de puissance

pouvant comporter des surtensions transitoires importantes.

Exemple : alimentation de machines ou appareils industriels

1.2 Signification des symboles

Symbole Signification Symbole Signification

Instrument à double

isolation

Terre

Courant alternatif Fusible

Courant continu

Attention : se référer

aux instructions

d’utilisation.

Homologation CE

1.3 Pour travailler en sécurité

Ce pictogramme est applicable à tout le paragraphe.

 Soyez particulièrement vigilant pour des tensions supérieures

à 30 V

RMS et 50 V

 Ne travaillez jamais au-delà des plages de tension maximales

indiquées, notamment par rapport à la terre.

 Lors de la mesure d’intensité, vérifiez toujours que la valeur du

courant à mesurer est compatible avec le calibre de l’appareil.

Pour les appareils équipés de fusibles, contrôlez leur état

avant toute mesure. Ne remplacez les fusibles usagés que par

ceux recommandés dans cette notice.

 N’utilisez pas l’appareil dans un environnement humide et

poussiéreux.

 N’utilisez jamais l’appareil sans gants pour électricien et autres

équipements de sécurité préconisés par la législation.

 Les doigts ne doivent jamais dépasser la garde de la pointe de

touche.

 Ne mettez jamais les doigts en contact avec la partie

métallique de la pointe de touche.

 Vérifiez la qualité mécanique et électrique des cordons et des

pointes de touche avant toute mesure. Les pointes de touche

ou cordons endommagés devront être immédiatement

changés. N’utilisez pas l’appareil en cas de détérioration.

 Ne travaillez jamais avec le boîtier arrière de l’instrument

ouvert.

 Ne changez pas la pile lorsque les cordons sont connectés.

 N’utilisez pas ou n’exposez pas l’instrument au soleil, à des

températures ou un taux d’humidité élevée.

 Ne modifiez jamais le circuit électronique interne.

1.4 Recommandations diverses de sécurité

 Pour les appareils des catégories d’installation I et II, ne

travaillez jamais sur des équipements pouvant générer des

pics de tension (moteurs, etc.).

 Pour la mesure en gamme manuelle, commencez toujours par

la gamme maximale. Sélectionnez ensuite la gamme la plus

appropriée.

 Connectez en premier la pointe de touche noire, puis la rouge.

 Déconnectez les cordons préalablement au changement de

fonction.

 Déconnectez en premier la pointe de touche rouge, puis la

noire.

 Utilisez et installez la pile conformément aux instructions de

cette notice.

 Vérifiez l’absence de tension avant l’utilisation des fonctions

Ω.

2. Garantie

Ce matériel est garanti contre tout défaut de matière ou vice de

fabrication, conformément aux conditions générales de vente.

Durant la période de garantie, l'appareil ne peut être réparé que

par le constructeur, celui-ci se réservant la décision de procéder

soit à la réparation, soit à l'échange de tout ou partie de l'appareil.

En cas de retour du matériel au constructeur, le transport aller est

à la charge du client.

La garantie ne s’applique pas suite à :

 Une utilisation impropre du matériel ou par association de celui-

ci avec un équipement incompatible.

 Une modification du matériel sans autorisation explicite des

services techniques du constructeur.

 L’intervention effectuée par une personne non agréée par le

constructeur.

 L’adaptation à une application particulière, non prévue par la

définition du matériel ou par la notice de fonctionnement.

 Un choc, une chute ou une inondation.

Renseignements et coordonnées de nos services après-vente :

en France Métropolitaine sur demande : Tél. (+33) 2.31.64.51.55

Fax : (+33) 2.31.64.51.09 ou auprès de votre distributeur.

3. Déballage et ré-emballage

L’ensemble du matériel a été vérifié mécaniquement et électrique-

ment avant l’expédition.

Toutefois, il est conseillé de procéder à une vérification rapide

pour détecter toute détérioration éventuelle lors du transport. Si tel

était le cas, faites alors immédiatement les réserves d’usage

auprès du transporteur.

En cas de réexpédition, utilisez l’emballage d’origine et indiquez,

par une note jointe à l’appareil, les motifs du renvoi.

4. Maintenance

4.1 Entretien

Périodiquement, nettoyez votre multimètre avec un tissu humide

imprégné d'eau savonneuse.

N’utilisez pas de matières abrasives ou contenant des solvants.

4.2 Réparation hors de France métropolitaine

Pour toute intervention sous garantie ou hors garantie, l’appareil

sera retourné au distributeur.

5. Stockage

Retirez la pile et stockez-la séparément, si votre appareil de

mesure n’est pas utilisé pendant une période supérieure à 60

jours.

Utilisation

6. Présentation

6.1 Face avant

Repère Fonction

Borne négative noire (-) COM

Borne positive 10 A

Borne positive mA et température

2. Afficheur à cristaux liquides : 4000 points

3. Touche RANGE. Voir § 7.12.

4. Touche FUNC. sélectionne alternativement :

V, 400 mA et A : passage de AC à DC

: passage de fonctions Ohm, diodes,

continuité, capacité

5. Touche LIGHT : permet d’actionner le rétro-éclairage

de l’afficheur. L’extinction du rétro-éclairage est

automatique après environ 10 s.

6. Touche REL : permet de calculer la différence entre

deux mesures (voir §. 7.16)

7. Touche Hz% sélectionne alternativement :

V, 400 mA : passage de V à Hz à %

Hz : passage de Hz à %

8. Commutateur de fonction :

OFF : Multimètre hors-tension.

V : Fréquence et tension AC/DC

Ohms : Mesure de résistances, de diodes de

continuité et de capacité

Hz : Mesure de fréquence et de rapport cyclique

1°C

°C : Mesure de température

0.1°C

°C : Mesure de température

%RH : Mesure de taux d’humidité

dB : Mesure de niveau sonore

Lux : Mesure de faibles niveaux d’éclairement

X10

Lux : Mesure de forts niveaux d’éclairement

400 mA : Mesure d’intensité (avec fusible)

10 A : Mesure d’intensité (sans fusible)

9. Touche HOLD. Fige la mesure. Voir § 7.12.

10. Borne positive rouge (+)

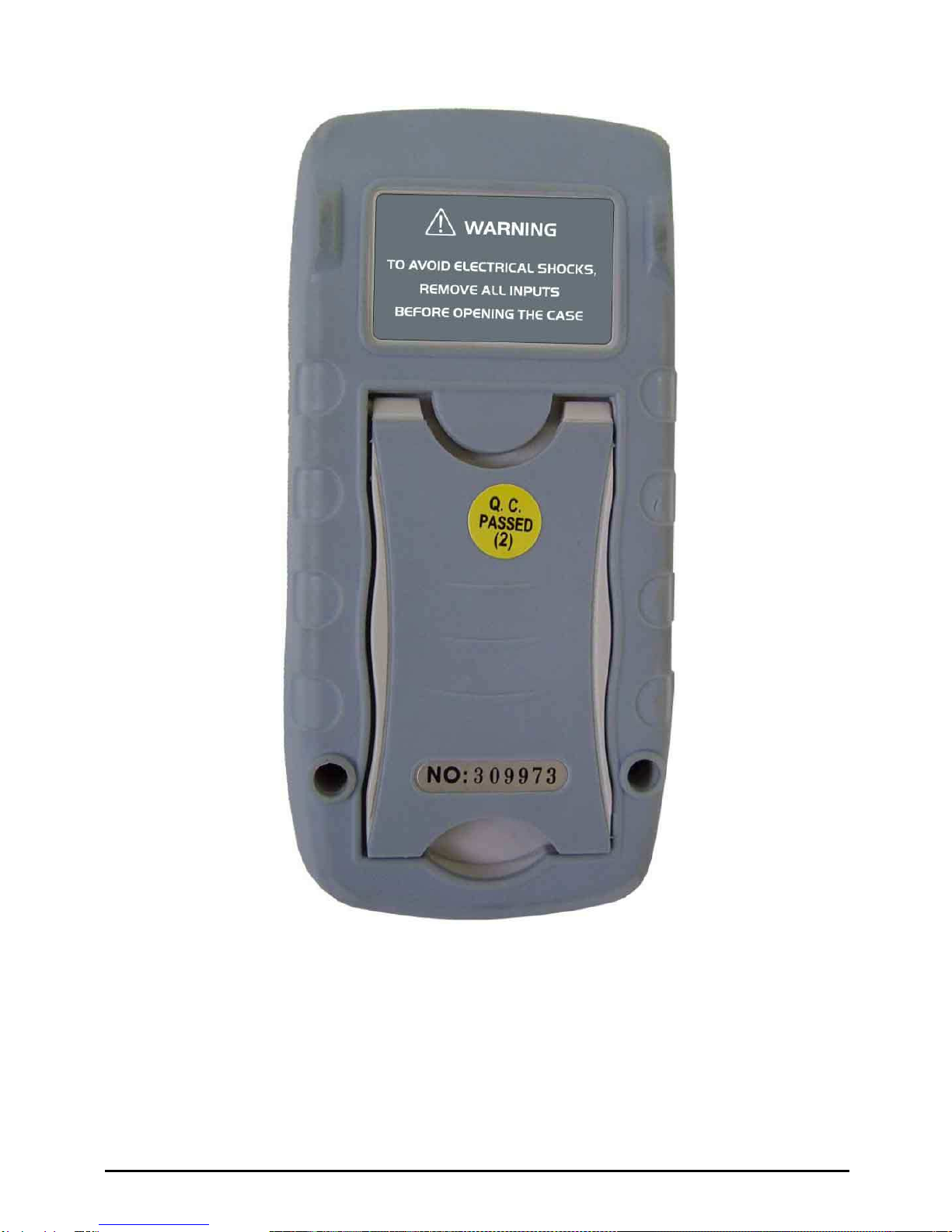

6.2 Face arrière

7. Utilisation

7.1 Mise en service du multimètre

Positionner le commutateur sur une position autre que OFF.

7.2 Arrêt du multimètre

• Arrêt manuel

Positionner le commutateur sur OFF.

• Arrêt automatique

Sauf en position HOLD, le multimètre s’éteint automatiquement

15 minutes après la dernière mesure. L’appui sur une touche

quelconque (sauf FUNC.) relance une nouvelle période de 15

minutes. Le buzzer sonne 1 minute avant l’extinction de l’appareil.

L’appui sur une touche quelconque réactive l’appareil.

7.3 Mesure de tension (et mesure de fréquence)

Lire les recommandations de sécurité avant utilisation.

Gammes de mesure automatiques ou manuelles : 400 mV à

600 V

(5 gammes) et 4 V à 600 V

(4 gammes)

1. Positionner le commutateur sur :

- pour mesurer une tension continue.

- Appuyer sur la touche FUNC. pour mesurer une tension

alternative.

2. Lire la valeur de la tension une fois celle-ci stabilisée.

Pour une tension continue, le symbole indique une inversion

de polarité des touches. Un dépassement de capacité est indiqué

par « ----- ».

Un appui successif sur la touche Hz permet de passer à la

mesure de fréquence, puis à la mesure du rapport cyclique, enfin

de retourner à la mesure de tension AC.

Remarque : La fonction n’est active que lorsque les 2 pointes

de touche sont en contact avec le circuit à mesurer.
