Montarbo TP-1 Manual de usuario
MANUALE D’USO - SEZIONE 1
USER MANUAL - SECTION 1
BEDIENUNGSANLEITUNG - ABSCHNITT 1
NOTICE D’EMPLOI - SECTION 1
MANUAL DE USO - SECCIÓN 1
1
PREAMPLIFICATORE VALVOLARE
TUBE PREAMP
RÖHREN-VORVERSTÄRKER
PRÉAMPLIFICATEUR À VALVE
PREAMPLIFICADOR VALVULAR
TP-11
32
ITA
manuale d’uso
Grazie per aver acquistato un prodotto Montarbo, azienda italiana fondata nel 1962, da
sempre al servizio della musica e dell’audio professionale. I prodotti Montarbo, originali e
all’avanguardia, sono progettati con la massima attenzione ai dettagli e alla durevolezza
nel tempo. L’adabilità è in linea con gli alti standard qualitativi e la sensibilità all’impatto
ambientale che contraddistinguono l’azienda.

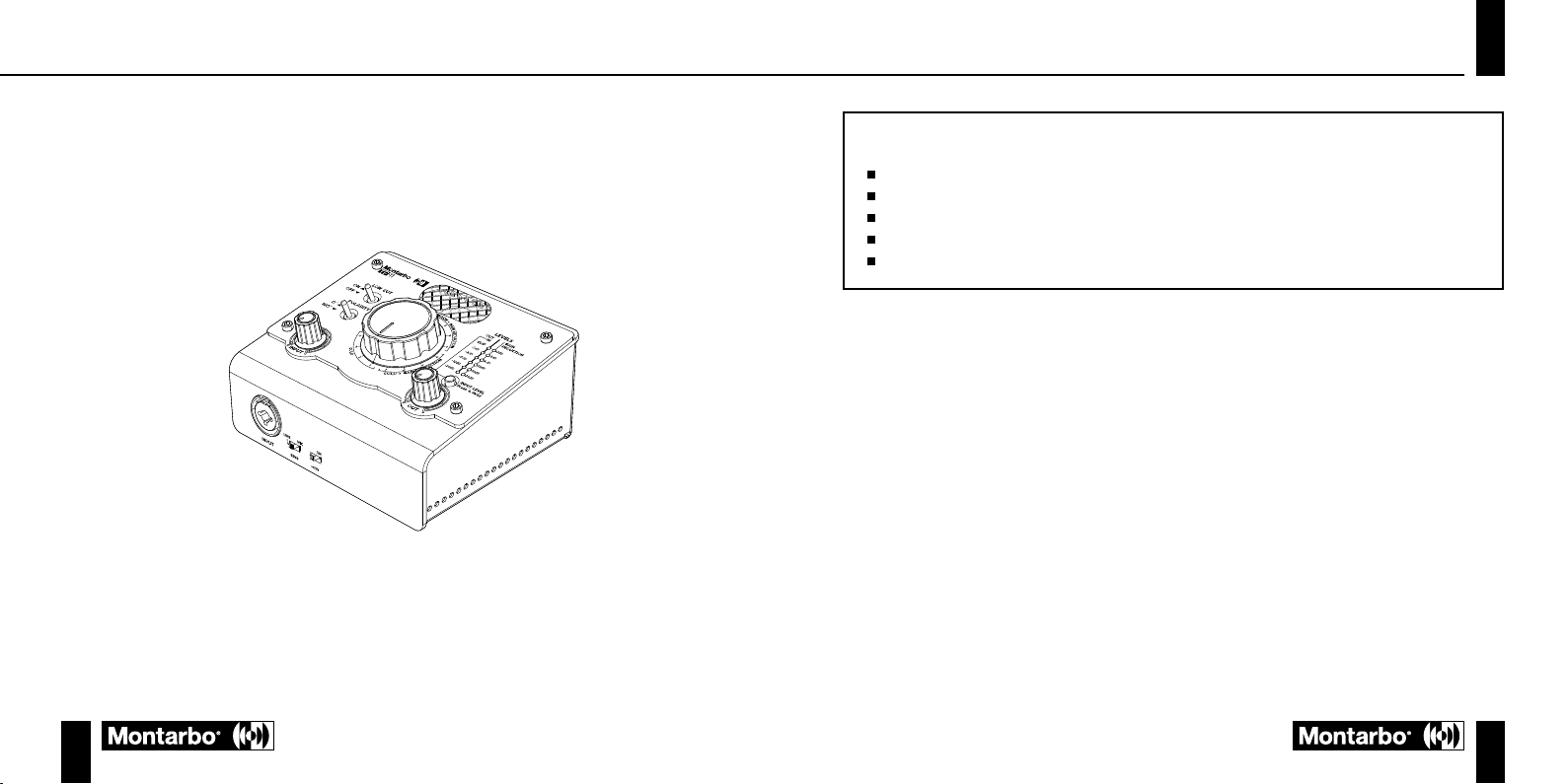

Il preamplicatore valvolare TP-11 permette di avere nel palmo di una mano un potente
strumento da utilizzare in studio o dal vivo. Le dimensioni compatte, il peso contenuto
e la costruzione robusta lo rendono perfetto per adattarsi a molteplici applicazioni,
anche in movimento. La valvola, centro del percorso di segnale interamente analogico,
è controllata da un encoder rotativo che offre ben 16 preset differenti per altrettanti
colori sonori da utilizzare sia per riprese microfoniche che per strumenti. Le connessioni
on-board permettono di collegare l’unità anche ad altre apparecchiature professionali.
AVVERTENZE
Le avvertenze del presente manuale devono essere osservate congiuntamente al “Manuale d’uso - sezione 2”.
Leggete il manuale prima dell’uso.
Conservate questo manuale a portata di mano per riferimenti futuri.
CONTENUTO DELLA CONFEZIONE
1 x preamplicatore valvolare
1 x alimentatore di corrente esterno 12V/2A
3 x spine elettriche due poli intercambiabili per prese US, UK, EU
1 x Manuale d’uso - Sezione 1
1 x Manuale d’uso - Sezione 2
TP-11
54
ITA
manuale d’uso
PANNELLO SUPERIORE
4 INPUT
Utilizzare questa manopola per controllare il livello del segnale in ingresso al
preamplicatore.
5 SELETTORE PRESET
Questo encoder a 16 posizioni permette di scegliere quale carattere imprimere al vostro
suono tramite la valvola.
6 OUT
Utilizzare questa manopola per controllare il livello del segnale in uscita dal
preamplicatore.
PANNELLO DI CONTROLLO
PANNELLO FRONTALE
1 PRESA INPUT
Ingresso combo per il collegamento delle sorgenti audio (microfoni o strumenti di linea)
tramite cavo jack da 6,35mm o cavo XLR.
2 SENS
Premere questo tasto per scegliere la sensibilità di ingresso:
- LINE: segnale di linea, condizioni di impiego più frequenti.
- MIC: segnale microfonico, microfono dinamico o a condensatore.
3 +48V
Questo tasto attiva l’alimentazione Phantom, prima di attivarla collegare il cavo del
microfono; disattivarla prima di scollegare il cavo. Vericare che il vostro microfono
necessiti dell’alimentazione +48V.
4
5
10
9
6
8
7
1
2 3
TP-11
76
ITA
manuale d’uso
7 INPUT LEVEL
Questo pulsante agisce come un comando PFL “pre-fader listening”. Quando è premuto
consente di vericare il livello di ingresso sul VU meter OUT/IN ed ottimizzare il guadagno
di conseguenza.
8 LEVELS
Indicatori a led dei livelli di IN/OUT e Gain Reduction:
- OUT/IN: nelle condizioni di impiego più frequenti, visualizza il livello del segnale in
uscita. Quando il pulsante INPUT LEVEL viene premuto visualizza il livello del segnale
in ingresso.
- GAIN REDUCTION: visualizza dall’alto verso il basso la riduzione del guadagno in
uscita.
9 LOW CUT
Questo selettore attiva (posizione On) e disattiva (posizione Off) il ltro passa alto.
10 POLARITY
Muovere questo selettore per invertire la fase del segnale (valore 180°).
PANNELLO RETRO
11 OUTPUT BAL
Collegare questa uscita bilanciata a un registratore, scheda audio, mixer tramite cavo
XLR bilanciato.
12 OUTPUT UNBAL
Collegare questa uscita sbilanciata a un amplicatore o processore esterno tramite
cavo jack sbilanciato.
13 DIRECT OUT
Uscita diretta del segnale non processato dal preamplicatore.
INPUTSENS
LINE MIC
+48V
ON
AEB INDUSTRIALE S.R.L.
Via Brodolini, 8 - Località Crespellano
40053 VALSAMOGGIA (BO) - ITALY
www.montarbo.com
SERIAL N.
This device complies with part 15 of the FCC Rules.
Operation is subject to the following two conditions: (1)
this device may not cause harmful interference, and (2)
this device must accept any interference received,
including interference that may cause undesired operation.
TUBE PREAMP
POWER BAL.
DC 12V/2A
I
N
S
E
R
T
D
I
R
E
C
T
O
U
T
UNBAL.
O
U
T
P
U
T
BAL.
O
U
T
P
U
T
“CAUTION”
RISK OF ELECTRICAL SHOCK
DO NOT OPEN
“AT TENTION”
RISQUE DE CHOCH ELECTRIQUE
NE PAS OUVRIR
1314 12
11
15
TP-11
98
ITA
manuale d’uso
14 INSERT
Questa presa jack stereo consente di collegare dispositivi esterni, per esempio un
compressore o un EQ, in grado di elaborare la dinamica del segnale.
Per il collegamento usare un cavo ad “Y” inserendo un connettore stereo così cablato:
punta (T) mandata, anello (R) ritorno, calza (S) massa comune, quindi collegare il
dispositivo esterno con due connettori sbilanciati, uno per l’ingresso ed uno per l’uscita.
15 POWER INPUT
Collegate qui l’alimentatore di corrente esterno fornito in dotazione.
CONSIGLI DI UTILIZZO
È consigliabile posizionare il preamplicatore su una supercie piana in un locale ben
areato facendo attenzione che i fori per il raffreddamento della valvola siano liberi e non
a contatto con alcuna supercie. Prima di collegare il cavo di alimentazione alla presa di
corrente ruotate le manopole Input e Out a -∞ e controllate che la phantom +48V sia in
posizione off. Alimentate quindi l’apparecchio e poi il cavo del microfono o strumento in
Input. Regolate le manopole di Input e Out in modo tale che sul VU meter il led CLIP si
accenda sui fortissimo musicali. Il selettore di preset centrale vi permette di utilizzare la
saturazione della valvola per colorare il suono della sorgente sonora in ingresso. Potete
scegliere tra 16 impostazioni differenti suddivise in:
COLD - per preservare il suono naturale dello strumento/voce in ingresso. Risposta
pressoché lineare e priva di importanti colorazioni tonali.
WARM - per enfatizzare la presenza dello strumento/voce in ingresso. Risposta con un
loudness più marcato e incisivo.
WARM + GAIN REDUCTION - Per tutte quelle situazioni in cui il segnale in ingresso è molto
forte e prossimo alla distorsione (effetto di prossimità o variazione di ampiezza del segnale
molto rapida). Risposta analoga ai preset WARM.
COLD + GAIN REDUCTION - Per tutte quelle situazioni in cui il segnale in ingresso è molto
forte e prossimo alla distorsione (effetto di prossimità o variazione di ampiezza del segnale
molto rapida). Risposta analoga ai preset COLD.
SPECIFICHE TECNICHE
Ingressi
Combo (XLR+jack), insert
Uscite
Uscita XLR bilanciata, uscita jack sbilanciata, direct out
Controlli
Manopola livello input, manopola livello output, selettore preset, low cut,
polarity, +48V, Line/Mic input sens
Impedenza in ingresso
(XLR-TS JACK)
2kΩ - 840kΩ
Impedenza in uscita
(XLR-TS JACK)
600Ω - 300Ω
Massimo livello in ingresso XLR
+15 dBu
Massimo livello in ingresso TS
+22 dBu
Massimo livello in uscita:
XLR
TS
+28 dBu
+22 dBu
CMRR
>75dB (tipico @ 1kHz)
Risposta in frequenza
10 Hz - 30 kHz (±6dB)
Filtro Low Cut
-12 dB@50 Hz
Range dinamico (20-20kHz)
>100 dBu (tipico)
TP-11
1110
ITA
manuale d’uso
SNR
90 dBu
Distorsione armonica totale
(THD)
>0,1% (tipico)
Gain massimo:
XLR In - XLR Out
XLR In - TS JACK Out
TS JACK In - XLR Out
TS JACK In - TS JACK Out
63 dBu (tipico)
57 dBu (tipico)
54 dBu (tipico)
48 dBu (tipico)
Rumore equivalente in ingresso:
da XLR a XLR
da TS JACK a TS JACK
-120 dBu (pesato A)
-90 dBu (pesato A)
Tipo di valvola
ECC83S, 12AX7 A.F. Doppio Triodo
Alimentazione
AC IN: 100-240V~
DC OUT: 12V/2A
fornito con tre spine elettriche due poli intercambiabili per prese US, UK, EU
Dimensioni (L x A x P)
133 x 113.2 x 62mm
Peso
600g
NOTES
TP-11
1312
ENG
User manual
Thank you for purchasing a product created by Montarbo, an Italian company founded in
1962, always at the service of music and professional audio. Montarbo products, original and
avant-garde, are designed with the utmost attention to detail and durability. Reliability is in
line with the high quality standards and sensitivity to environmental impact that distinguish
the company.
With the TP-11 tube preamp, you have in the palm of your hand a powerful tool for
use in the studio or in a live setting. Its compact dimensions, low weight and rugged
construction make it ideal for multiple applications, including mobile uses. The tube,
which lies at the centre of an entirely analogue signal pathway, is controlled by a rotary
encoder that offers a choice of 16 different presets providing an equal number of tonal
colours for microphones and instruments. The on-board connections allow the unit to be
connected to other professional sound equipment.
WARNINGS
The warnings in this manual must be observed in conjunction with the “User manual - Section 2”.
Read the manual before use.
Keep this manual close to hand for future reference.
PACKAGE CONTENTS
1 x tube preamp
1 x 12V/2A external power supply unit
3 x interchangeable 2-pin electrical plugs for US, UK and EU sockets
1 x User manual - Section 1
1 x User manual - Section 2
TP-11
1514
ENG
User manual
TOP PANEL
4 INPUT
Use this knob to control the level of the input signal to the preamp.
5 PRESET SELECTOR
This 16 position encoder enables you to choose the tonal characteristics applied to your
sound by the tube.
6 OUT
Use this knob to control the level of the output signal from the preamp.
CONTROL PANEL
FRONT PANEL
1 INPUT SOCKET
Combo input socket for connection of audio sources (microphones or line level
instruments) via 6.35 mm jack or XLR.
2 SENS
Press this switch to select the sensitivity of the input:
- LINE: line level signal, for most common situations of use.
- MIC: microphone signal, dynamic or condenser microphone.
3 +48V
Phantom power switch; connect the microphone cable before activating and disconnect
the cable before deactivating. Check if your microphone requires a +48V power supply.
4
5
10
9
6
8
7
1
2 3
TP-11
1716
ENG
User manual
7 INPUT LEVEL
This button acts as a pre-fader listening (PFL) control. When pressed, it enables you to
check the input level on the OUT/IN VU meter and optimise the gain accordingly.
8 LEVELS
LED indicators for IN/OUT and Gain Reduction levels:
- OUT/IN: in the most common situations of use, shows the level of the output signal.
When the INPUT LEVEL button is pressed, shows the level of the input signal.
- GAIN REDUCTION: displays the output gain reduction from the top to the bottom.
9 LOW CUT
This switch activates (On position) or deactivates (Off position) the high pass lter.
10 POLARITY
Operate this switch to reverse the phase of the signal (180°).
REAR PANEL
11 OUTPUT BAL
Connect this balanced output to a recorder, sound card or mixer via a balanced XLR
cable.
12 OUTPUT UNBAL
Connect this unbalanced output to an amplier or external processor via an unbalanced
jack cable.
13 DIRECT OUT
Direct output for the signal not processed by the preamp.
INPUTSENS
LINE MIC
+48V
ON
AEB INDUSTRIALE S.R.L.
Via Brodolini, 8 - Località Crespellano
40053 VALSAMOGGIA (BO) - ITALY
www.montarbo.com
SERIAL N.
This device complies with part 15 of the FCC Rules.
Operation is subject to the following two conditions: (1)
this device may not cause harmful interference, and (2)
this device must accept any interference received,
including interference that may cause undesired operation.
TUBE PREAMP
POWER BAL.
DC 12V/2A
I
N
S
E
R
T
D
I
R
E
C
T
O
U
T
UNBAL.
O
U
T
P
U
T
BAL.
O
U
T
P
U
T
“CAUTION”
RISK OF ELECTRICAL SHOCK
DO NOT OPEN
“AT TENTION”
RISQUE DE CHOCH ELECTRIQUE
NE PAS OUVRIR
1314 12
11
15
TP-11
1918
ENG
User manual
14 INSERT
This stereo jack socket allows you to connect external devices, such as a compressor or
EQ, for dynamic signal processing.
For connection, use a “Y” cable with a TRS stereo connector wired as follows:
tip (T) - send, ring (R) - return, sleeve (S) - common ground, then connect the external
device using two unbalanced connectors, one for the input and one for the output.
15 DC INPUT
Connect here the external power supply unit supplied with preamp.
RECOMMENDATIONS FOR USE
We recommend that the preamp is positioned on a flat surface in a well-ventilated room,
making sure that the valve cooling slots are unobstructed and not in contact with any
surfaces. Before connecting the power supply cable to the power input socket, turn the
Input and Out knobs to -∞ and check that +48V phantom power is switched off. Power
on the preamp and then connect the microphone or instrument cable to the Input socket.
Adjust the Input and Out knobs so that the CLIP LED on the VU meter lights up with very
loud signals. The central preset selector allows you to control the level of tube saturation
to colour the sound of the input source. You can choose from 16 different settings divided
into the following:
COLD - to retain the natural sound of the input instrument/voice. Almost linear response
without any signicant tonal colouration.
WARM - to emphasize the presence of the input instrument/voice. Response with enhanced,
more incisive loudness.
WARM + GAIN REDUCTION - For situations where the input signal is very loud and close to
distortion (effect of proximity or very rapid changes in signal amplitude). Response similar
to WARM presets.
COLD + GAIN REDUCTION - For situations where the input signal is very loud and close to
distortion (effect of proximity or very rapid changes in signal amplitude). Response similar
to COLD presets.
TECHNICAL SPECIFICATIONS
Inputs
Combo (XLR+jack), insert
Outputs
Balanced XLR output, unbalanced jack output, direct out
Controls
Input level knob, output level knob, preset selector, low cut switch, polarity
switch, +48V switch, Line/Mic input sens
Input impedance (XLR-TS JACK)
2kΩ - 840kΩ
Output impedance (XLR-TS
JACK)
600Ω - 300Ω
Maximum input level XLR
+15 dBu
Maximum input level TS
+22 dBu
Maximum output level:
XLR
TS
+28 dBu
+22 dBu
CMRR
>75dB (typical @ 1kHz)
Frequency response
10 Hz - 30 kHz (±6dB)
Low Cut Filter
-12 dB@50 Hz
Dynamic Range (20-20kHz)
>100 dBu (typical)
SNR
90 dBu
Este manual sirve para los siguientes modelos
1
Tabla de contenidos
Idiomas:
Otros manuales de Amplificador de Montarbo
Montarbo
Montarbo FiveO MATRIX54 Manual de usuario
Montarbo
Montarbo Five-O REBEL Manual de usuario
Montarbo
Montarbo FIVEO MATRIX5475 Manual de usuario
Montarbo
Montarbo GRAVIS SERIES Manual de usuario
Montarbo
Montarbo HP-24 Manual de usuario
Montarbo
Montarbo AR4 Manual de usuario
Montarbo
Montarbo LION Series Manual de usuario
Montarbo
Montarbo M25A Manual de usuario
Montarbo
Montarbo FiveO MPA41240 Manual de usuario
