Monitor Audio SB2 Manual de usuario

Owners Manual

SOUNDBAR SERIES

monitoraudio.co.uk

Руководство по эксплуатации

Guide d'utilisation

Manuale Utente

Bedienungsanleitung

Manual de usuario

Manual do Utilizador

Gebruikershandleiding

用户手册

Introduction

Congratulations and thank you for your purchase from the Passive Soundbar Series of loudspeakers. We are condent they will provide

years of enjoyment and pleasure as only high quality components have been used throughout.

Please follow this user manual carefully as it contains important information about set up procedures.

Set Up and Positioning

The Passive Soundbars are designed to be mounted on a wall using our Soundbar Bracket (sold separately), a third party bracket system

(for example Sanus), or sit on a shelf using the integrated feet.

The Soundbar should be positioned as close to the TV as possible to minimise any potential “gaps” in sound, and ensuring the dialogue

sound appears to originate from the TV itself.

Being a complete front soundstage in a single cabinet, there are no other set up procedures to follow. Suggested surround speakers

can be seen below.

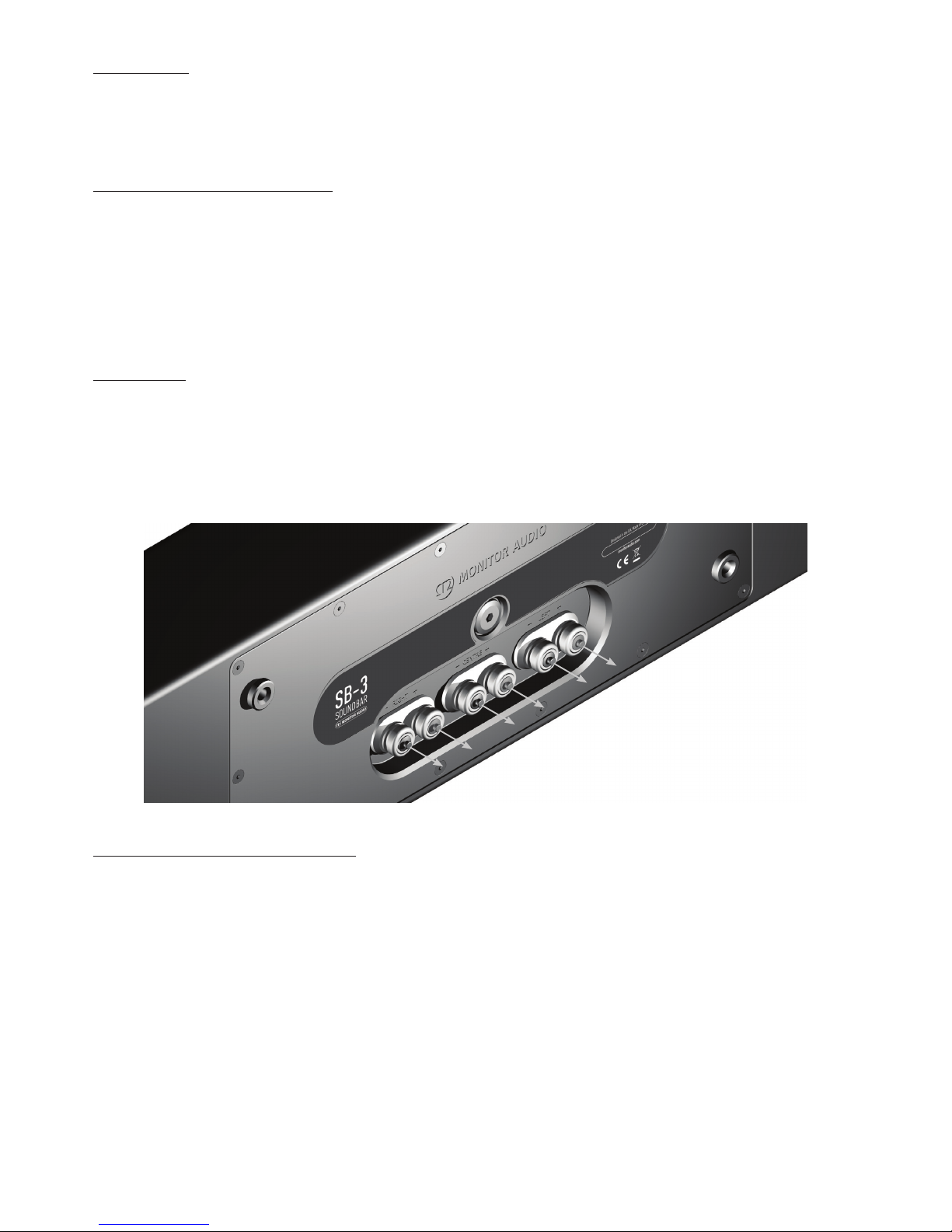

Connections

Either bare wire, banana plugs or spade connectors can be used to connect the Soundbars. When wall mounting, we recommend using

bare wire due to the limited space at the rear of the cabinet.

When using banana plugs, remove the red and black plastic terminal plugs using ngers or pliers.

Connect the Left, Centre and Right hand speaker cables from the AV Amplier to the corresponding input on the Soundbar.

Surround Speakers & Subwoofers

Surround speakers to match the Soundbar Series products would be determined to system requirements. Recommended timbre matched

partners would be MASS10’s, Radius 90’s and speakers from the Custom Install 100 Series and Control Performance 100 Series.

Recommended subwoofers would be from the MASS, Bronze, or Radius Series, or if positioned in a large room, the Silver or Apex Series.

2Soundbar Series

monitoraudio.com 3

Specications

Model SB2

Left - Centre - Right

SB3

Left - Right Centre

Frequency Response (-3dB) 90Hz – 30kHz 80Hz – 30kHz

Sensitivity (1W@1M) 84dB 84dB 87dB

Nominal Impedance 8 Ohms 8 Ohms

Power Handling Single (RMS) 40W 40W 80W

System Power Handling (RMS) 100W

(High pass filter set to 100Hz)

1 0 0W

(High pass filter set to 100Hz)

Recommended Amp Requirements 30 - 100W 30-100W

Recommended High Pass Crossover

Frequency 80 - 120Hz 80 - 120Hz

Maximum SPL 1 0 4 d B A

(108.8 all channels driven)

1 0 4 d BA

(108.8 all channels driven)

Bass Alignment Auxiliary Bass Reflex (ABR)

Loading Auxiliary Bass Reflex (ABR) Loading

Drive Unit Complement

3 x 4” (100mm) C-CAM

cone bass/ mid driver.

3 x 1" (25mm) C-CAM gold

dome tweeter

2 x 4” (100mm) C-CAM

cone bass/ mid driver.

2 x 1" (25mm) C-CAM gold

dome tweeter

2 x 4” (100mm) C-CAM cone

bass/ mid driver.

1 x 1" (25mm) C-CAM gold

dome tweeter

Cabinet Dimensions

(H x W x D).

1 4 5 x 1 1 1 0 x 8 9 m m

(5 11/16 x 43 11/16 x 3 1/2")

1 4 5 x 1 3 1 0 x 8 9 m m

(5 11/16 x 51 9/16 x 3 1/2")

External Dimensions Inc Bracket.

(H x W x D).

1 4 5 x 1 1 1 0 x 1 0 0 m m

(5 11/16 x 43 11/16 x 3 15/16")

1 4 5 x 1 3 1 0 x 1 0 0 m m

(5 11/16 x 51 9/16 x 3 15/16")

Weight (each) 7.64Kg (16lb 12oz) 9.1Kg (20lb)

Finishes Black cloth with brushed aluminium end trims

ENGLISH

4Soundbar Series

Introduction

Félicitations et merci d'avoir acheté un élément de notre série de barres de son passives. Nous sommes convaincus que les éléments de

haute qualité utilisés dans sa construction vous permettront d'en proter pendant de nombreuses années.

Veuillez suivre ce guide attentivement, car il contient des informations importantes concernant la procédure d'installation.

Installation et positionnement

Les barres de son passives sont conçues pour être montées sur un mur à l'aide d'un système de support pour barre de son (vendu

séparément), d'un système de support tiers (par exemple Sanus), ou placées sur une étagère à l'aide des pieds intégrés aux barres.

La barre de son doit être placée aussi près que possible du téléviseur an de minimiser les «coupures» potentielles du son, et de

s'assurer que le son des dialogues semble provenir de la télévision elle-même.

L'appareil étant une scène sonore avant complète dans un seul boîtier, il n'y a pas d'autre étape d'installation à suivre. Vous pouvez voir

des enceintes d'ambiance recommandées ci-dessous.

Connexions

Vous pouvez utiliser un l dénudé, une che banane ou un connecteur pour connecter la barre de son. Lors de l'installation sur un mur,

nous vous recommandons d'utiliser le l nu, en raison de l'espace limité à l'arrière du boîtier.

Si vous utilisez des ches bananes, retirez les connecteurs de plastique rouge et noir à l'aide de vos doigts ou de pinces.

Connectez les câbles des enceintes gauche, centre et droite de l'amplicateur AV aux entrées correspondantes de la barre de son.

Enceintes et caissons de basse d'ambiance

Les enceintes d'ambiance correspondant aux produits de notre série de barres de sons seraient déterminées en fonction des exigences

du système. Les appareils recommandés au timbre assorti incluent les enceintes MASS10, Radius 90 et les enceintes de l'installation

personnalisée de la série 100 et du contrôle de performances de la série 100.

Les caissons de basse recommandés incluent ceux de la série MASS, Bronze et Radius ou, en cas d'installation dans une grande salle,

des caissons de la série Silver ou Apex.

FRANCAIS

monitoraudio.com 5

Spécications

Modèle SB2 SB3

Gauche - Centre - Droit Gauche - Droit Centre

Réponse en fréquence (-3dB) 90Hz- 30kHz 80Hz - 30kHz

Sensibilité (1W@1M) 84dB 84dB 87dB

Impédance nominale 8 ohms 8 ohms

Puissance nominale de l'unité (RMS) 40W 40W 80W

Puissance système (RMS)

100W

(filtre passe-haut réglé

à 100Hz)

1 00  W

(filtre passe-haut réglé

à 100Hz)

Intensité recommandée: 30 - 100W 30 - 100W

Fréquence filtre passe-haut

recommandée 80 - 120Hz 80 - 120Hz

SPL maximum

1 0 4  d B A

(108,8 avec tous les canaux

en service)

1 0 4  d BA

(108,8 avec tous les canaux

en service)

Alignement des basses Chargement du bass-reflex

auxiliaire (ABR)

Chargement du bass-reflex

auxiliaire (ABR)

Complémentd'unitéd'entraînement

Haut-parleur grave/médium à

c ô n e 3 x 4  ” ( 1 0 0  m m ) C - C A M

Tweeter à dôme doré 3 x 1”

(25mm) C-CAM

Haut-parleur grave/médium à

c ô n e 2 x 4  ” ( 1 0 0  m m ) C - C A M

Tweeter à dôme doré 2 x 1”

(25mm) C-CAM

Haut-parleur grave/médium à

cône 2 x 4” (100mm) C-CAM

Tweeter à dôme doré 1 x 1”

(25mm) C-CAM

Dimensions du boîtier

(H x L x P).

1 4 5 x 1 1 1 0 x 8 9 m m

(5 11/16 x 43 11/16 x 3 1/2")

1 4 5 x 1 3 1 0 x 8 9 m m

(5 11/16 x 51 9/16 x 3 1/2")

Dimensions externes,support inclus

(H x L x P).

1 4 5 x 1 1 1 0 x 1 0 0 m m

(5 11/16 x 43 11/16 x 3 15/16")

1 4 5 x 1 3 1 0 x 1 0 0 m m

(5 11/16 x 51 9/16 x 3 15/16")

Poids (par haut-parleur) 7,64kg (16lb 12oz) 9,1kg (20lb)

Finitions Tissu noir avec extrémités en aluminium brossé

6Soundbar Series

Introduzione

Complimenti e grazie per aver acquistato altoparlanti passivi della serie Soundbar. Siamo certi che vi garantiranno piacere di ascolto e

soddisfazione duraturi nel tempo, perché sono stati utilizzati solo componenti di alta qualità.

Si prega di leggere questo manuale con attenzione, perché contiene importanti informazioni sulle procedure di installazione.

Installazione e Posizionamento

Le Soundbar passive sono progettate per essere montate su una parete utilizzando la nostra staa per Soundbar (venduta separatamente),

un sistema di supporto di terze parti (ad esempio Sanus) o per essere appoggiate su uno scaale usando i piedi integrati.

La Soundbar deve essere posizionata il più vicino possibile al televisore per ridurre al minimo eventuali "gap" nel suono e garantire che

l'audio dei dialoghi sembri provenire dal televisore stesso.

Visto che la Soundbar è composta di un'unica cassa che include l'intero audio frontale, non ci sono altre procedure di installazione da

seguire. Più avanti è possibile leggere l'elenco di diusori surround consigliati.

Connessioni

Per collegare le Soundbar è possibile usare il cavo scoperto, gli spinotti a banana o i connettori a forcella. Per il montaggio a parete, si

raccomanda di usare il cavo scoperto a causa del limitato spazio a disposizione sul retro della cassa.

Quando si utilizzano gli spinotti a banana, rimuovere i tappi di plastica rossi e neri dei terminali con le mani o le pinze.

Collegare i cavi degli altoparlanti Sinistro, Centrale e Destro dall'amplicatore audio-video agli ingressi corrispondenti sulla Soundbar.

Altoparlanti surround e subwoofer

Gli altoparlanti surround da usare con i prodotti della serie Soundbar dovrebbero essere determinati in base ai requisiti di sistema.

Iprodotti con una perfetta corrispondenza di timbro consigliati sono quelli del MASS 10, del Radius 90 e gli altoparlanti della serie

Custom Install 100 e Control Performance 100.

I subwoofer consigliati sono quelli delle serie MASS, Bronze o Radius; se posizionato in ambienti di grandi dimensioni, quelli delle serie

Silver o Apex.

ItALIA

monitoraudio.com 7

Speciche

Modello SB2 SB3

Sinistra - Centrale - Destra Sinistra - Destra Centrale

Risposta in frequenza (-3 dB) 90 Hz - 30 kHz 80 Hz - 30 kHz

Sensibilità (1 W/1 m) 84 dB 84 dB 87 dB

Impedenza nominale 8 Ohm 8 Ohm

Tenuta in potenza singola (RMS) 40 W 40 W 80 W

Tenuta in potenza del sistema (RMS) 100 W

(filtro passa-basso a 100 Hz)

100 W

(filtro passa-basso a 100 Hz)

Requisiti consigliati amplificatore 30 - 100 W 30 - 100 W

Frequenza crossover passa-basso

consigliata 80 - 120 Hz 80 - 120 Hz

SPL massimo

1 0 4 d B A

(108,8 dBA con tutti

canali attivi)

1 0 4 d B A

(108,8 dBA con tutti

canali attivi)

Allineamento bassi Caricamento

Auxiliary Bass Reflex (ABR)

Caricamento

Auxiliary Bass Reflex (ABR)

Complemento unità drive

3 x 4" (100 mm) C-CAM

C o n e B a s s / M i d D r i v e r

3 x 1" (25 mm) C-CAM Gold

Dome Tweeter

2 x 4" (100 mm) C-CAM

C o n e B a s s / M i d D r i v e r

2 x 1" (25 mm) C-CAM Gold

Dome Tweeter

2 x 4" (100 mm) C-CAM Cone

Bass/Mid Driver

1 x 1" (25 mm) C-CAM Gold

Dome Tweeter

Dimensioni cassa

(A x L x P)

1 4 5 x 1 1 1 0 x 8 9 m m

(5 11/16 x 43 11/16 x 3 1/2")

1 4 5 x 1 3 1 0 x 8 9 m m

(5 11/16 x 51 9/16 x 3 1/2")

Dimensioni esterne (inclusa staffa)

(A x L x P)

1 4 5 x 1 1 1 0 x 1 0 0 m m

(5 11/16 x 43 11/16 x 3 15/16")

1 4 5 x 1 3 1 0 x 1 0 0 m m

(5 11/16 x 51 9/16 x 3 15/16")

Peso (ciascuno) 7,64 Kg 9,1 Kg

Finitura Tessuto nero con finiture in alluminio spazzolato

8Soundbar Series

Einleitung

Glückwunsch und vielen Dank für Ihren Kauf der Passive Soundbar-Lautsprecherserie. Wir sind sicher, dass sie Ihnen viele Jahre Freude

machen werden, denn es wurden durchweg hochwertige Komponenten verwendet.

Bitte befolgen Sie diese Bedienungsanleitung sorgfältig, da sie wichtige Informationen für die Aufstellung enthalten.

Einrichten und Positionieren

Die Passive Soundbars können mithilfe der Soundbar-Halterung (separat erhältlich) oder einem Halterungssystem eines Drittherstellers

(zum Beispiel Sanus) an einer Wand angebracht oder mit den integrierten Füßen auf einem Regal aufgestellt werden.

Die Soundbar sollte so nah am Fernseher wie möglich positioniert werden, um mögliche „Lücken“ beim Klang zu minimieren und

sicherzustellen, dass der Dialogklang vom Fernseher selbst zu kommen scheint.

Da es sich um ein komplettes Front-Soundsystem in einem einzigen Gehäuse handelt, müssen keine weiteren Anweisungen bei der

Aufstellung befolgt werden. Unten nden Sie eine Auistung empfohlener Surround-Lautsprecher

Anschlüsse

Die Soundbars können entweder per Blankdraht, Bananensteckern oder Flachsteckern verbunden werden. Bei einer Wandmontage

empfehlen wir die Verwendung von Blankdraht aufgrund des eingeschränkten Platzes an der Rückseite des Gehäuses.

Bei der Verwendung von Bananensteckern entfernen Sie bitte die roten und schwarzen Kunststo-Steckklemmen mit den Fingern oder

einer Zange.

Schließen Sie die linken, mittleren und rechten Lautsprecherkabel des AV-Verstärkers an den entsprechenden Eingängen der Soundbar an.

Surround-Lautsprecher & Subwoofer

Zu den Produkten der Soundbar-Serie passende Surround-Lautsprecher müssen die Systemanforderungen erfüllen. Empfohlene

abgestimmte Klangfarben-Partnermarken sind MASS10, Radius 90 und Lautsprecher der Custom Install 100 Series und der Control

Performance 100 Series.

Empfohlene Subwoofer wären die MASS-, Bronze- oder Radius-Serie oder für einen großen Raum: die Silver- oder Apex-Serie.

DEutSCH

monitoraudio.com 9

Technische Daten

Modell SB2 SB3

Links - Mitte - Rechts Links - Rechts Mitte

Frequenzbereich (-3 dB) 90Hz – 30kHz 80Hz – 30kHz

Empfindlichkeit (1W bei 1M) 84 dB 84 dB 87dB

Nennimpedanz 8 Ohm 8 Ohm

Leistungsfähigkeit – einzeln

(Effektivspannung) 40W 40W 80W

System-Leistungsfähigkeit

(Effektivspannung)

100W

(Hochpassfilter auf 100Hz

eingestellt)

1 00  W

(Hochpassfilter auf 100Hz

eingestellt)

Empfohlene Verstärker-

Anforderungen 30 - 100W 30 - 100W

Empfohlene Hochpass-

Übergangsfrequenz 80 - 120Hz 80 - 120Hz

Max. Schalldruckpegel 1 0 4 d B A

(108.8 alle Kanäle angesteuert)

1 0 4  d BA

(108,8 alle Kanäle angesteuert))

Bassanpassung Hilfsbass-Reflex (ABR)

wird geladen

Hilfsbass-Reflex (ABR)

wird geladen

Ergänzung der Antriebseinheit

3 x 4” (100 mm) C-CAM

K o n u s t i e f t ö n e r / M i t t e l t ö n e r .

3 x 1” (25mm) C-CAM

Goldhochtöner

2 x 4” (100 mm) C-CAM

K o n u s t i e f t ö n e r / M i t t e l t ö n e r .

2 x 1” (25mm) C-CAM

Goldhochtöner

2 x 4” (100 mm) C-CAM

Konustieftöner/Mitteltöner.

1 x 1” (25mm) C-CAM

Goldhochtöner

Gehäuseabmessungen

(H x B x T)

1 4 5 x 1 1 1 0 x 8 9 m m

(5 11/16 x 43 11/16 x 3 1/2")

1 4 5 x 1 3 1 0 x 8 9 m m

(5 11/16 x 51 9/16 x 3 1/2")

Gehäuseabmessungen,

einschließlich Halterung.

(H x B x T)

1 4 5 x 1 1 1 0 x 1 0 0 m m

(5 11/16 x 43 11/16 x 3 15/16")

1 4 5 x 1 3 1 0 x 1 0 0 m m

(5 11/16 x 51 9/16 x 3 15/16")

Gewicht (pro Gerät) 7,64 kg (16 lb 12 oz) 9,1 kg (20 lb)

Oberflächenausführungen Schwarzer Stoff mit Verkleidungen aus gebürstetem Aluminium

10 Soundbar Series

Introducción

Enhorabuena y gracias por la compra de esta barra de sonido con altavoces pasivos. Conamos en que le proporcionen años de disfrute

y placer; en su fabricación se han utilizado exclusivamente componentes de alta calidad.

Siga con atención las indicaciones facilitadas en este manual del usuario, ya que contiene información importante acerca de los

procedimientos de conguración.

Instalación y posicionamiento

Las barras de sonido pasivas están diseñadas para su montaje en pared mediante el soporte para barras de sonido (se vende por

separado), un sistema de soporte de un tercero (por ejemplo, Sanus) o para apoyarse sobre un mueble sobre los pies integrados.

La barra de sonido debe colocarse lo más cerca posible del televisor para minimizar cualquier posible pérdida de sonido y para asegurarse

de que la voz de las conversaciones parezca originarse en el propio televisor.

Al tratarse de un equipo de sonido frontal completo en una única caja, no hay que seguir ningún procedimiento de instalación adicional.

A continuación se muestran altavoces surround.

Conexiones

Para conectar la barra de sonido, pueden utilizarse cables pelados, clavijas de punta cónica o conectores de horquilla. En caso de

montaje en pared, se recomienda el uso de cables pelados debido al reducido espacio en la parte trasera de la caja.

Si utiliza clavijas de punta cónica, retire los tapones de plástico rojo y negro de los conectores con ayuda de los dedos o alicates.

Conecte los cables de los altavoces izquierdo, central y derecho desde el amplicador AV a la entrada correspondiente de la barra de sonido.

Subwoofer y altavoces surround

Los altavoces surround compatibles con las diferentes barras de sonido deben determinarse según los requisitos del sistema. Entre

los altavoces con nivelación del timbre recomendados se encuentran los MASS10, Radius 90 y los de las series Custom Install 100 y

ControlPerformance 100.

Los subwoofers recomendados son las series MASS, Bronze o Radius o, en caso de colocarse en una estancia de gran tamaño, las series

Silver o Apex.

Otros manuales para SB2

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Oradores de Monitor Audio

Monitor Audio

Monitor Audio ASB-2 Manual de usuario

Monitor Audio

Monitor Audio PL IN-WALL II Manual de usuario

Monitor Audio

Monitor Audio Airstream s150 Manual de usuario

Monitor Audio

Monitor Audio SB2 Manual de usuario

Monitor Audio

Monitor Audio CT265 Manual de usuario

Monitor Audio

Monitor Audio Creator Series Manual de usuario

Monitor Audio

Monitor Audio GOLD SERIES Manual de usuario

Monitor Audio

Monitor Audio 100 series Manual de instalación y operación

Monitor Audio

Monitor Audio ASB-10 Manual de usuario

Monitor Audio

Monitor Audio PL100 STAND Platinum series Manual de usuario

Monitor Audio

Monitor Audio GS FX Manual de usuario

Monitor Audio

Monitor Audio Bronze BR1 Manual de usuario

Monitor Audio

Monitor Audio C380-IDC Manual de usuario

Monitor Audio

Monitor Audio Radius R225 Manual de usuario

Monitor Audio

Monitor Audio Radius Manual de usuario

Monitor Audio

Monitor Audio PL Manual de usuario

Monitor Audio

Monitor Audio GOLD SERIES Manual de usuario

Monitor Audio

Monitor Audio AWC265-T2 Manual de usuario

Monitor Audio

Monitor Audio Platinum In-Wall II Manual de usuario

Monitor Audio

Monitor Audio Gold Stands Manual de usuario

Monitor Audio

Monitor Audio Gold Reference GR20 Manual de usuario

Monitor Audio

Monitor Audio Controlled Performance series Manual de usuario

Monitor Audio

Monitor Audio Airstream S200 Manual de usuario

Monitor Audio

Monitor Audio airstream WS100 Manual de usuario

Manuales populares de Oradores de otras marcas

argon audio

argon audio IE20 Manual de usuario

Denon

Denon SC-N7 Manual de usuario

Gemline

Gemline Ace 3952 Manual de usuario

Focal

Focal ON WALL 300 Manual de instrucciones

HEADRUSH

HEADRUSH Maximus HRSP 5024 Manual de usuario

SoundLogic

SoundLogic BCCS-6/6395 Manual de usuario

Peavey

Peavey DTH 218 Manual de usuario

Avantree

Avantree Pluto Air Manual de usuario

Morel

Morel Integra Series INTEGRA OVATION 4 Manual de usuario

Oppo

Oppo SONICA Manual de usuario

Bose

Bose SoundLink Wireless Music System Manual de usuario

Rocksteady

Rocksteady Stadium Manual de usuario

Bowers & Wilkins

Bowers & Wilkins 4 Manual de usuario

Sonance

Sonance SONOS OUTDOOR Series Manual de usuario

Electro-Voice

Electro-Voice EVID FM4.2 Manual de usuario

Pioneer

Pioneer XW-HTD630 Manual de usuario

Onn

Onn BWA16AA002 Manual de usuario

HP GL313AA - USB Speakers PC Multimedia Manual de usuario
