Monacor TVCCD-462COL Manual de usuario

CCTV-FARBKAMERA

CCTV COLOUR CAMERA

BEDIENUNGSANLEITUNG

INSTRUCTION MANUAL

MODE D’EMPLOI

ISTRUZIONI PER L’USO

MANUAL DE INSTRUCCIONES

INSTRUKCJA OBSŁUGI

TVCCD-462COL

Best.-Nr. 19.9330

Bevor Sie einschalten ...

Wir wünschen Ihnen viel Spaß mit Ihrem

neuen Gerät von MONACOR. Bitte lesen Sie

vor dem Gebrauch diese Anleitung.

Der deutsche Text beginnt auf Seite 4.

Avant toute utilisation ...

Nous vous remercions d'avoir choisi un appa-

reil MONACOR et vous prions de lire cette

notice avant l’utilisation.

La version française commence à la page 18.

Before you switch on ...

We wish you much pleasure with your new

MONACOR unit. Please read these instruc-

tions before use.

The English text starts on page 11.

Prima di accendere ...

Vi auguriamo buon divertimento con il Vostro

nuovo apparecchio MONACOR. Vi preghiamo

di leggere le presenti istruzioni prima dell'uso.

Il testo italiano comincia a pagina 25.

Przed Uruchomieniem ...

Życzymy Państwu zadowolenia z nowego urzą-

dzenia firmy MONACOR. Prosimy o za oznanie

się z niniejsza instrukcją rzed rzystą ieniem

do jego użytkowania.

Tekst olski zaczyna się na stronie 39.

Antes de la conexión ...

Le agradecemos el haber adquirido un apa-

rato MONACOR. Por favor lee este manual

antes del uso.

La versión española se encuentra en la pági-

na 32.

PLE

VIDEO

12V GND

AWB

DC LEVEL

POWER

AUTO IRIS

VIDEO

LENS

ATW

OFF ESC

OFF BLC

DIGITAL

CCD

CAMERA

124

➁➀

Bitte klappen Sie die Seite 3 heraus. Sie se-

hen dann immer die beschriebenen Bedien-

elemente und Anschlüsse.

1 Übersicht der Bedienelemente

und Anschlüsse (Abb. 1 und 2)

1Schutzkappe

2C-Mount-Adapterring zum Aufschrauben ei-

nes C-Mount-Objektivs

3Gewindering zum Aufschrauben eines CS-

Mount-Objektivs

4Inbusschrauben zum Korrigieren des Aufla-

gemaßes für das Objektiv

5je ein DIP-Schalter für die folgenden Funktio-

nen (siehe dazu Kapitel 7.1):

– Gegenlichtkompensation,

ein- („BLC“) oder ausgeschaltet („OFF“)

– automatischer elektronischer Shutter,

ein- („ESC“) oder ausgeschaltet („OFF“)

– automatischer Weißabgleich

wahlweise Modus „AWB“ oder „ATW“

6BNC-Buchse für den Videoausgang

7Betriebsanzeige

8Klemmen +12V und GND zum Anschluss der

Stromversorgung

9Adapter mit Gewindebuchse [Fotogewinde

6,3 mm (1/4")] für die Kameramontage;

kann an die Ober- oder Unterseite der Ka-

mera geschraubt werden

10 Umschalter zur Einstellung der Kamera auf

den verwendeten AI-Objektivtyp [AI = „Auto

Iris“ (automatisch geregelte Blende)]

„VIDEO“: bei einem videosignalgeregelten

Objektiv

„DC“: bei einem gleichspannungsgesteu-

erten Objektiv (DC-Objektiv)

11 Regler zum Einstellen des Videosignalpegels

bei Verwendung eines DC-Objektivs

12 Buchse für den Anschluss eines Objektivs mit

automatischer Blendenregelung (AI-Objektiv);

die Buchse hat, in Abhängigkeit des Schalters

LENS (10), die folgende Pinbelegung:

➂Buchse AUTO IRIS

2 Wichtige Hinweise für den

Gebrauch

Die CCTV-Kamera entspricht allen erforderli-

chen Richtlinien der EU und ist deshalb mit

gekennzeichnet.

●Die Kamera ist nur zur Verwendung im Innen-

bereich geeignet. Bei Außenmontage muss sie

in ein wetterfestes Schutzgehäuse eingesetzt

werden.

●Schützen Sie die Kamera vor Staub, Feuchtig-

keit und Hitze (zulässiger Einsatztemperatur-

bereich 0 – 40 °C).

●Schützen Sie den CCD-Bildaufnehmer vor

Staub und Verschmutzung und berühren Sie

ihn auf keinen Fall mit den Fingern.

●Wenn kein Objektiv aufgeschraubt ist, setzen

Sie zum Schutz des CCD-Bildaufnehmers

immer die Schutzkappe (1) auf die Objektiv-

fassung der Kamera.

●Verwenden Sie für die Reinigung nur ein

trockenes, weiches Tuch, niemals Chemika-

lien oder Wasser.

●Wird die Kamera zweckentfremdet, nicht rich-

tig angeschlossen, falsch bedient oder nicht

fachgerecht repariert, kann keine Haftung für

daraus resultierende Sach- oder Personen-

schäden und keine Garantie für die Kamera

übernommen werden.

Soll die Kamera endgültig aus dem

Betrieb genommen werden, übergeben

Sie sie zur umweltgerechten Entsor-

gung einem örtlichen Recyclingbetrieb.

Antriebsspule

Schalter LENS

in Position „DC“

Dämpfungsspule

Antriebsspule +

4Masse

Schalter LENS in

Position „VIDEO“

Stromversorgung +12 V

Ausgang Videosignal

Dämpfungsspule + nicht belegt

3 Einsatzmöglichkeiten

Die Farbkamera TVCCD-462COL ist für den Ein-

satz in Video-Überwachungsanlagen konzipiert.

Sie ist mit einer Gegenlichtkompensation und

einem automatischen elektronischen Shutter

ausgestattet (ein-/ausschaltbar über DIP-Schal-

ter). Außerdem verfügt die Kamera über einen

automatischen Weißabgleich mit zwei umschalt-

baren Betriebsmodi.

Die Kamera ist für die Aufnahme von CS-

Mount- und C-Mount-Objektiven ausgelegt. Es

können sowohl Objektive mit automatischer Blen-

denregelung [AI-Objektive („Auto Iris“), video-

signalgeregelt oder gleichspannungsgesteuert]

als auch Objektive mit manueller Blendeneinstel-

lung verwendet werden. Ein 4-poliger Anschluss-

stecker für die Blendensteuerung liegt der Ka-

mera bei.

4 Objektiv

4.1 Kamera auf das Objektiv einstellen

Je nach verwendetem Objektivtyp die jeweiligen

Schaltereinstellungen durchführen:

4.2 Objektiv montieren

1) Die Schutzkappe (1) abnehmen.

2) Bei Verwendung eines C-Mount-Objektivs die-

ses auf den C-Mount-Adapterring (2) schrau-

ben. Bei einem CS-Mount-Objektiv den Adap-

Objektivtyp Umschalter

LENS (10)

videosignalgeregeltes

AI-Objektiv

Position

„VIDEO“

gleichspannungsge-

steuertes AI-Objektiv

Position

„DC“

mittlerer DIP-

Schalter (5)

Position „OFF“

Objektiv mit fester

oder manuell einstell-

barer Blende

beliebige

Position Position „ESC“

terring entfernen und das Objektiv direkt auf

den Gewindering (3) schrauben.

3) Bei Verwendung eines AI-Objektivs dieses an

die Buchse AUTO IRIS (12) anschließen. Das

Anschlusskabel des Objektivs – gemäß der in

der Tabelle angegebenen Pin-Belegung für

den verwendeten Objektivtyp – an den beilie-

genen 4-poligen Stecker löten und diesen in

die Buchse stecken.

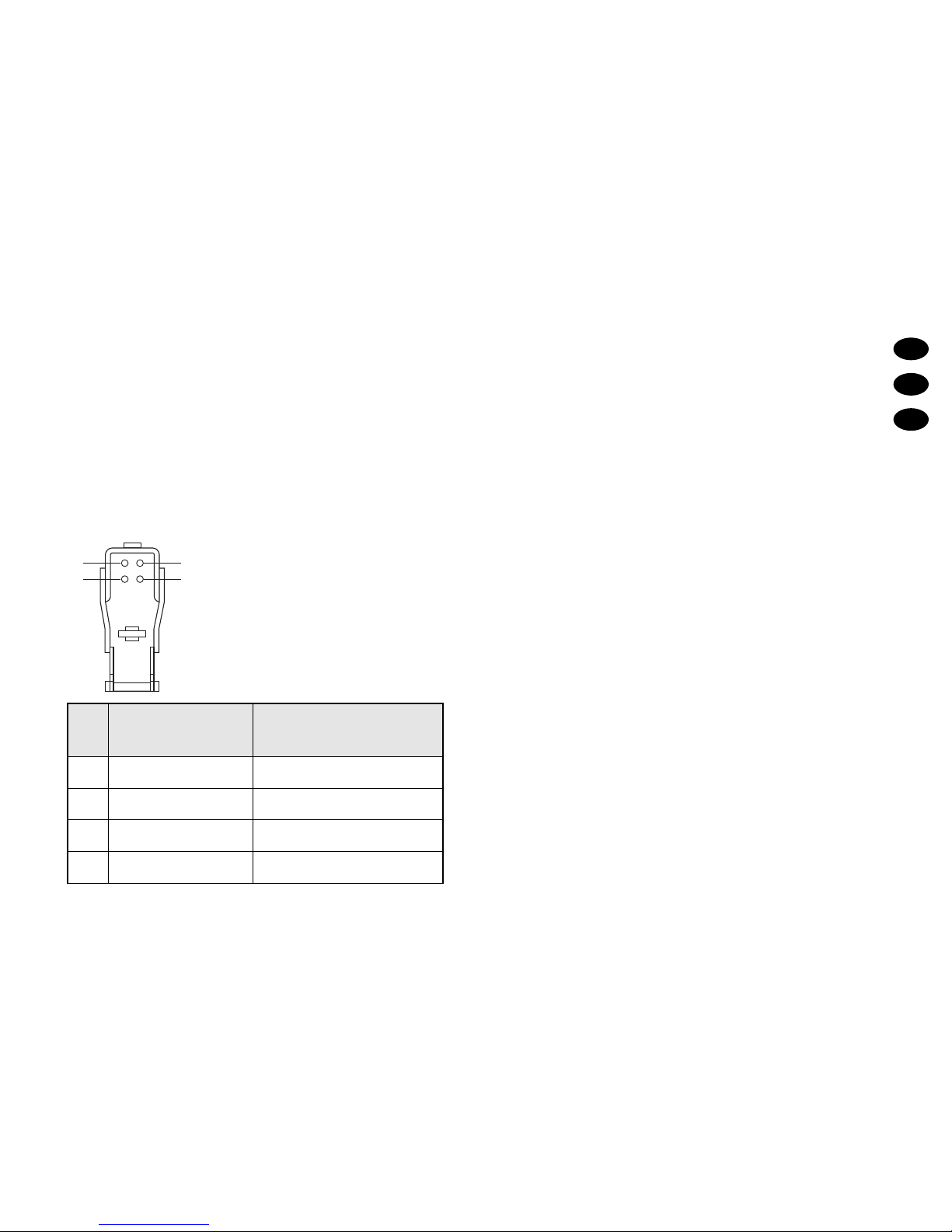

➃4-poliger Stecker (Lötseite)

5 Montage

Die Kamera kann auf eine Kamerahalterung

(z. B. Halterung der TVH-Serie von MONACOR),

auf ein Kamerastativ oder auf einen Schwenk-/

Neigekopf (z. B. VPT-50 von MONACOR) mon-

tiert werden. Für die Befestigung besitzt die Ka-

mera auf ihrer Unterseite einen Adapter (9) mit

Gewindebuchse [Fotogewinde 6,3 mm (1/4")]. Er

kann für eine hängende Montage auch an der

Kameraoberseite festgeschraubt werden.

Bei einer Außenmontage muss die Kamera in

ein wetterfestes Schutzgehäuse eingesetzt wer-

den.

6 Kamera anschließen

Die BNC-Buchse VIDEO (6) über ein 75-Ω-Kabel

(z. B. BNC-1000 von MONACOR) mit dem Vi-

deoeingang des nachfolgenden Geräts (z. B. Mo-

nitor, Kamera-Umschalter, Video-Splitter) verbin-

den. Bei einer Kabellänge von über 100 m sollte

ein Videoverstärker zwischen Kamera und Kabel

geschaltet werden, um die Kabelverluste auszu-

gleichen.

Antriebsspule

bei einem

DC-Objektiv

Dämpfungsspule

Antriebsspule +

4Masse

bei einem videosignal-

geregelten Objektiv

Stromversorgung +12 V

Ausgang Videosignal

Dämpfungsspule + nicht belegt

Zur Stromversorgung ein stabilisiertes Netz-

gerät (z. B. PS-12CCD von MONACOR) mit einer

Ausgangsspannung von 12 V und einer Belast-

barkeit von 150 mA an die Klemmen (8) anschlie-

ßen: Den Pluspol des Netzgeräts an die Klemme

+12V und den Minuspol des Netzgeräts an die

Klemme GND.

7 Inbetriebnahme

Nach dem Anschluss an die Stromversorgung ist

die Kamera betriebsbereit. Die Betriebsanzeige

POWER (7) leuchtet.

1) Nach dem Einschalten des Monitors die Ka-

mera auf den Überwachungsbereich ausrich-

ten.

2) Am Objektiv die Entfernung einstellen. Bei ei-

nem Objektiv mit manuell einstellbarer Blende

diese auf optimale Bildwiedergabe (Schärfen-

tiefe und Helligkeit) einstellen.

3) Ist bei korrekt eingestellter Entfernung das

Bild unscharf, das Auflagemaß für das Objek-

tiv korrigieren. Dazu mit dem beiliegenden

Inbusschlüssel die zwei Inbusschrauben (4)

lösen. Durch leichtes Verdrehen des Gewin-

derings (3) ein scharfes Bild einstellen. An-

schließend die Schrauben wieder festziehen.

4) Bei einem Objektiv mit automatischer Blen-

denregelung (AI-Objektiv) lässt sich der Video-

signalpegel für die Blendenregelung korri-

gieren, falls das Bild zu dunkel oder zu hell

erscheint:

Wird ein DC-Objektiv verwendet, durch

Verdrehen des Reglers DC LEVEL (11) mit

einem kleinen Schraubendreher den opti-

malen Videopegel einstellen.

Bei videosignalgeregelten Objektiven be-

findet sich der Pegelregler für das Video-

signal am Objektiv.

7.1 Einstellung der Kamerafunktionen

Automatischer elektronischer Shutter (ESC)

Bei Verwendung eines Objektivs mit manueller

Blendeneinstellung den mittleren DIP-Schalter

(5) auf „ESC“ („Electronic Shutter Control“)

schieben. In dieser Position ist der automati-

sche elektronische Shutter eingeschaltet: Die

Belichtungszeit wird automatisch auf die mo-

mentane Helligkeit eingestellt. Die Kamera ar-

beitet mit Shutterzeiten von 1/50 s bis 1/100 000 s.

Bei Verwendung eines AI-Objektivs den

Schalter auf „OFF“ stellen. Siehe auch Kapi-

tel 4.1.

Gegenlichtkompensation (BLC)

Bei Gegenlicht, d. h. Licht, das direkt oder

schräg von vorn auf das Objektiv trifft, wird

das zu überwachende Objekt unterbelichtet.

Dies ist auch der Fall, wenn sich das Objekt

vor einem sehr hellen Hintergrund befindet.

Die Gegenlichtkompensation (BLC = „Back

Light Compensation“) sorgt für eine Aufhel-

lung zu dunkel abgebildeter Objekte in der

Bildmitte. Zum Einschalten der Funktion den

oberen DIP-Schalter (5) auf Position „BLC“

stellen. Stört kein Gegenlicht, den Schalter

auf „OFF“ stellen.

Automatischer Weißabgleich

Um eine natürliche Farbdarstellung zu er-

halten, wird die Kamera über den Weißab-

gleich automatisch an die Farbtemperatur der

verwendeten Lichtquelle (z. B. Leuchtstoff-

lampe) angepasst. Auf diese Weise ist auch

bei wechselnden Lichtverhältnissen eine farb-

echte Wiedergabe gewährleistet.

Je nachdem, welche Lichtverhältnisse am

Überwachungsort vorliegen, mit dem unteren

DIP-Schalter (5) einen der zwei Betriebsmodi

für den automatischen Weißabgleich aus-

wählen:

Modus „ATW“:

Regelbereich von 2500 K bis 9500 K

Modus „AWB“:

Regelbereich von 2000 K bis 18 000 K

Farbtemperaturen von verschiedenen Lichtquellen

Glühlampe 2800 – 3200 K

Leuchtstofflampe 4000 – 5000 K

Sonnenlicht über 5000 K

Tageslicht bei klarem blauen Himmel über 10 000 K

8 Technische Daten

Bildaufnehmer: . . . . . . . CCD-Chip, 8,5 mm

(1/3")

Synchronisation: . . . . . . horizontal 15 625 Hz,

vertikal 50 Hz (CCIR)

Farbsystem: . . . . . . . . . PAL

Bildpunkte: . . . . . . . . . . hor. 752 x vert. 582

Auflösung: . . . . . . . . . . . 470 Linien

Mindestbeleuchtung: . . . 0,1 Lux/1 : 1,2

Signal/Rausch-Abstand > 48 dB

Autom. elektronischer

Shutter (ESC): . . . . . . . . 1/50 bis 1/100 000 s

Einstellbare Funktionen: ESC ein/aus,

BLC ein/aus,

2 Weißabgleichmodi

ATW/AWB

Videoausgang: . . . . . . . 1 Vss/75 Ω

Betriebsspannung: . . . . 12 V /150 mA

Einsatztemperatur: . . . . 0 – 40 °C

Objektivmontage: . . . . . C-Mount oder CS-

Mount

Kameramontage: . . . . . über Fotogewinde

[6,3 mm (1/4")]

Abmessungen: . . . . . . . 50 ×58 ×68 mm

Gewicht: . . . . . . . . . . . . 180 g

Änderungen vorbehalten.

Diese Bedienungsanleitung ist urheberrechtlich für MONACOR ®INTERNATIONAL GmbH & Co. KG ge-

schützt. Eine Reproduktion für eigene kommerzielle Zwecke – auch auszugsweise – ist untersagt.

Tabla de contenidos

Idiomas:

Otros manuales de Cámara de seguridad de Monacor

Monacor

Monacor ELIP-2036BF Manual de usuario

Monacor

Monacor TVCCD-187HCOL Manual

Monacor

Monacor TVCCD-310COL Manual de usuario

Monacor

Monacor TVCCD-25IR Manual de usuario

Monacor

Monacor TVCCD-340COL Manual de usuario

Monacor

Monacor INC-2036BF Manual de usuario

Monacor

Monacor TVCCD-162SCOL Manual de usuario

Monacor

Monacor security HDCAM-370 Manual de usuario

Monacor

Monacor TVCCD-180COL Manual de usuario

Monacor

Monacor AXC-3557PTZ HYBRID Manual de usuario

Monacor

Monacor ELIP-2000BX Manual de usuario

Monacor

Monacor TVCCD-314COL Manual de usuario

Monacor

Monacor INC-4312BVM Manual de usuario

Monacor

Monacor INC-2036DM Manual de usuario

Monacor

Monacor security TVCCD-250SET Manual de usuario

Monacor

Monacor TVCCD-170Z Manual de usuario

Monacor

Monacor TVCCD-140IR Manual de usuario

Monacor

Monacor TVCCD-318HCOL Manual de usuario

Monacor

Monacor HDCAM-5090IR Manual de usuario

Monacor

Monacor Security TVCCD-125COL Manual de usuario

Monacor

Monacor INC-2812BV Manual de usuario

Monacor

Monacor TVCCD-140SET Manual de usuario

Monacor

Monacor TVCCD-1622COL Manual de usuario

Monacor

Monacor VNC-1040 Manual de usuario

Manuales populares de Cámara de seguridad de otras marcas

Okina USA

Okina USA SIR36-870VF650LP Manual de usuario

Divio

Divio NDR155PA Manual de usuario

Canon

Canon VB-C500D Manual de usuario

Easy Access

Easy Access EasyGuard Manual de usuario

Vivotek

Vivotek FD9389-EHV-v2 Manual de usuario

TUYA

TUYA COSMO W2 Manual de usuario

Eusso

Eusso UNC7500-IR Guía de configuración

urmet domus

urmet domus 1096/204 Manual de usuario

VC VC20 series Manual de usuario

Axis

Axis Q1614 Manual de usuario

ieGeek

ieGeek DD201 Manual de usuario

VADDIO

VADDIO ClearVIEW HD-USB PTZ 999-6990-000 Manual de usuario

Vicon

Vicon V662-D-1 Instrucciones de funcionamiento

Grundig

Grundig GCH-K0274P Manual de usuario

Lorex

Lorex VANTAGE LBC7032 Manual de usuario

4xem

4xem WPT Manual de usuario

Samsung

Samsung SCV-3082 Manual de usuario

Vitek

Vitek VTC-C544 Manual de usuario
