Monacor TVCCD-130A Manual de usuario

CCTV-SCHWARZWEISSKAMERA

CCTV BLACK-AND-WHITE CAMERA

BEDIENUNGSANLEITUNG

INSTRUCTION MANUAL

MODE D’EMPLOI

ISTRUZIONI PER L’USO

GEBRUIKSAANWIJZING

HANDLEIDING

MANUAL DE INSTRUCCIONES

MANUAL DE INSTRUÇÕES

BRUGSANVISING

BRUKSANVISING

KÄYTTÖOHJE

TVCCD-130A

Best.-Nr. 19.3100

Bevor Sie einschalten ...

Wir wünschen Ihnen viel Spaß mit Ihrem neuen Gerät

von MONACOR. Bitte lesen Sie vor dem Gebrauch

diese Anleitung. Der deutsche Text beginnt auf Seite 4.

Avant toute utilisation

Nous vous remercions d'avoir choisi un appareil

MONACOR et vous prions de lire cette notice avant

l’utilisation. La version française commence à la

page 8.

Alvorens u inschakelt

Wij wensen u veel plezier met uw nieuwe toestel van

MONACOR. Wij raden u aan deze handleiding goed

door te lezen voor u het apparaat in gebruik neemt.

De Nederlandse tekst begint op pagina 12.

Inden De tænder for apparatet ...

Vi ønsker Dem god fornøjelse med Deres nye

MONACOR apparat. Læs hele brugsanvisningen

igennem før brug. Den danske tekst starter på

side 18.

Ennen virran kytkemistä

Toivomme että saat paljon hyötyäja iloa uudesta

MONACOR laitteestasi. Lue nämä ohjeet ennen käyt-

töä. Suomenkielinen teksti alkaa sivulta yhdeksän 22.

Before you switch on ...

We wish you much pleasure with your new

MONACOR unit. Please read these instructions be-

fore use. The English text starts on page 6.

Antes de la conexión

Le agradecemos el haber adquirido un equipo

MONACOR. Por favor, lee atentamente las instruc-

ciones de uso. La versión en Español comienza en la

página 14.

Innan enheten tas i bruk

Vi önskar mycket glädje med din nya enheten frå

MONACOR. Läs igenom bruksanvisningen innan du

använder instrumentet. Den svenska texten finns på

sidan 20.

Prima di accendere

Vi auguriamo buon divertimento con il Vostro nuovo

apparecchio MONACOR. Vi preghiamo di leggere le

presenti istruzioni prima dell'uso. Il testo italiano

comincia a pagina 10.

Antes de ligar

Desejamos que esteja satisfeito com a sua nova uni-

dade MONACOR. Por favor leia estas instruçoes

antes de usar o equipamento. O texto em português

começa na página 16.

FIN

wwwwww..mmoonnaaccoorr..ccoomm

CCTV-S/W-Kamera

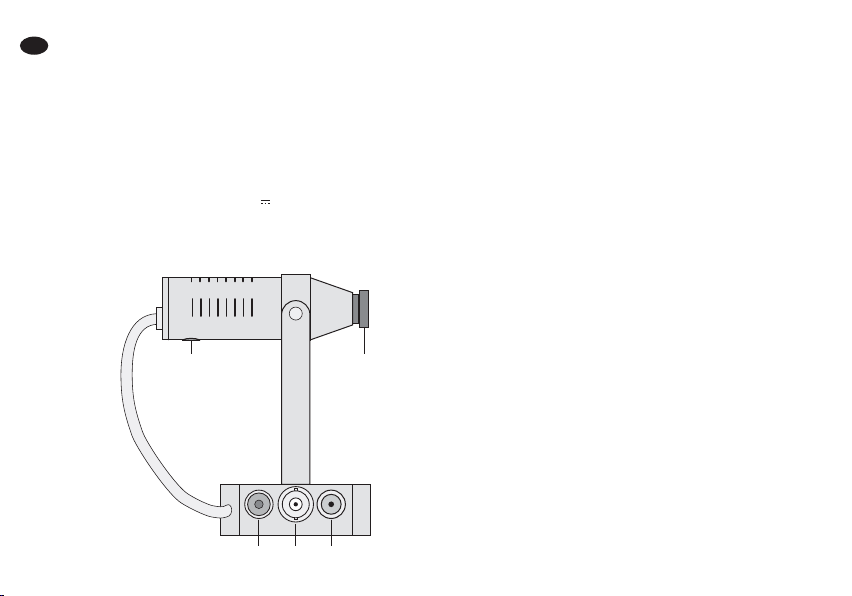

1Anschlüsse und Bedienelemente

1Mikrofon

2Objektiv

3Audioausgang (Cinch)

4Videoausgang (BNC)

5Stromversorgungsanschluss 12 V ,

Mittelkontakt = Pluspol, benötigter Stecker:

5,5/2,1 mm (Außen-/Innendurchmesser)

2Hinweise für den sicheren Gebrauch

Die Kamera entspricht der EU-Richtlinie für elektroma-

gnetische Verträglichkeit 89/336/EWG.

●Die Kamera ist nur für den Einsatz in trockenen In-

nenräumen geeignet.

●Schützen Sie die Kamera vor Feuchtigkeit und Hitze

(zulässiger Einsatztemperaturbereich 0–40 °C).

●Für die Reinigung nur ein trockenes, weiches Tuch

verwenden, auf keinen Fall Chemikalien oder Wasser.

●Die Objektivlinse vor Staub oder sonstiger Ver-

schmutzung schützen und nicht mit den Fingern

berühren.

●Wird die Kamera zweckentfremdet, falsch ange-

schlossen oder nicht fachgerecht repariert, kann für

eventuelle Schäden keine Haftung übernommen

werden.

●Soll die Kamera endgültig aus dem Betrieb genom-

men werden, übergeben Sie sie zur umweltgerech-

ten Entsorgung einem örtlichen Recyclingbetrieb.

3Einsatzmöglichkeiten

Die Schwarzweiß-Kamera TVCCD-130A ist speziell für

den Einsatz in Alarm- und Überwachungsanlagen kon-

zipiert. Sie ist infrarotlichttauglich und mit einem Mikro-

fon, einer automatischen Verstärkungsregelung (AGC)

sowie einem automatischen elektronischen Verschluss

(1/50–1/100 000 s) ausgestattet.

345

4Inbetriebnahme

1) Die Kamera an gewünschter Position montieren.

2) Den Videoausgang (4) über ein 75-Ω-Koaxialkabel

mit der Video-Eingangsbuchse des Monitors oder

eines Kamera-Umschalters bzw. Video-Splitters ver-

binden. Dabei auf korrekten 75-Ω-Abschluss achten.

3) Den Audioausgang (3) über ein Cinch-Kabel an den

Audioeingang des Monitors anschließen.

4) Für die Stromversorgung der Kamera wird ein

elektronisch stabilisiertes 12-V-Netzgerät (z. B.

PS-362ST oder PS-128A von MONACOR) benötigt.

Die Stromaufnahme beträgt ca. 110 mA. Für den An-

schluss an die Kleinspannungsbuchse (5) ist ein

Stecker 5,5/2,1 mm (Außen-/Innendurchmesser)

erforderlich. Den Pluspol an den Mittelkontakt des

Steckers legen.

5) Nach dem Anlegen der 12-V-Versorgungsspannung

ist die Kamera betriebsbereit. Die Kamera genau

auf den Überwachungsbereich ausrichten und das

Bild durch Drehen des Objektivs (2) scharf stellen.

5Technische Daten

Bildabtaster: . . . . . . . . . . 8,5-mm-CCD-Chip (1/3")

Synchronisation . . . . . . . hor. 15 625 Hz, vert. 50 Hz

Anzahl der Bildpunkte . . hor. 537 x vert. 597

Auflösung: . . . . . . . . . . . 420 Linien

Objektiv: . . . . . . . . . . . . . 1 : 2,0/4 mm (63°)

Mindestbeleuchtung: . . . < 1 Lux

Signal-/Rauschabstand: > 46 dB

Videoausgang: . . . . . . . . 1 Vss, 75 Ω

Audioausgang: . . . . . . . . 50 mV

zulässiger Einsatz-

temperaturbereich: . . . . . 0 – 40 °C

Stromversorgung: . . . . . . 12 V , 110 mA

Abmessungen Kamera: . Ø 22 mm x 75 mm

Gewicht: . . . . . . . . . . . . . 120 g

Laut Angaben des Herstellers.

Änderungen vorbehalten.

CCTV-B/W Camera

1Connections and Operating Elements

1Microphone

2Lens

3Audio output (phono)

4Video output (BNC)

5Power supply connection 12 V ,

centre pin = positive pole, necessary plug:

5.5/2.1 mm (outside/inside diameter)

2Safety Notes

The camera corresponds to the EC directive for elec-

tromagnetic compatibility 89/336/EEC.

●The camera is only suitable for use inside dry rooms.

●Protect the camera against humidity and heat (admiss-

ible ambient operating temperature range 0–40 °C).

●Only use a dry, soft cloth for cleaning, by no means

chemicals or water.

●Protect the lens against dust and other impurities and

do not touch it with the fingers.

●If the camera is used for other purposes than orig-

inally intended, if it is connected in the wrong way or

not repaired by skilled personnel, no liability can be

taken over for possible damage.

●If the camera is to be put out of operation definitively,

bring it to a local recycling plant for disposal.

3Applications

The black/white camera TVCCD-130A has especially

been designed for use in alarm and monitoring sys-

tems. It is suitable for infrared and equipped with a

microphone, an automatic gain control (AGC) as well

as an automatic electronic shutter (1/50– 1/100 000 s).

345

4Setting into Operation

1) Mount the camera in the desired position.

2) Connect the video output (4) via a 75 Ωcoaxial

cable to the video input jack of the monitor or a cam-

era switcher resp. video splitter. Observe the correct

75 Ωtermination.

3) Connect the audio output (3) via a cable with phono

connectors to the audio input of the monitor.

4) For the power supply of the camera a regulated 12 V

power supply (e. g. PS-362ST or PS-128A by

MONACOR) is necessary. The current consumption

is approx. 110 mA. For the connection to the low

voltage jack (5) a plug of 5.5/2.1 mm (outside/inside

diameter) is necessary. Connect the positive pole to

the centre pin of the plug.

5) After applying the 12 V supply voltage the camera is

ready for operation. Arrange the camera exactly for

the monitoring range, and adjust a clear picture by

turning the lens (2).

5Specifications

Image sensor: . . . . . . . . . 8.5 mm CCD chip (1/3")

Synchronization: . . . . . . . hor. 15 625 Hz, vert. 50 Hz

Number of pixels: . . . . . . hor. 537 x vert. 597

Resolution: . . . . . . . . . . . 420 lines

Lens: . . . . . . . . . . . . . . . . 1 : 2.0/4 mm (63°)

Minimum illumination: . . . < 1 Lux

S/N ratio: . . . . . . . . . . . . > 46 dB

Video output: . . . . . . . . . 1 Vpp, 75 Ω

Audio output: . . . . . . . . . 50 mV

Admissible ambient

temperatur range: . . . . . . 0 – 40 °C

Power supply: . . . . . . . . . 12 V , 110 mA

Dimensions of

the camera: . . . . . . . . . . Ø 22 mm x 75 mm

Weight: . . . . . . . . . . . . . . 120 g

According to the manufacturer.

Subject to technical change.

Caméra CCTV Noir/Blanc

1Branchements et éléments

1Microphone

2Objectif

3Sortie audio (RCA)

4Sortie vidéo (BNC)

5Câble d'alimentation 12 V ,

contact médian : pôle plus,

fiche nécessaire 5,5/2,1 mm (Ø ext./Ø int.)

2Conseils d'utilisation

La caméra TVCCD-130A répond à la norme eu-

ropéenne 89/336/CEE relative à la compatibilité élec-

tromagnétique.

●Elle n'est conçue que pour une utilisation dans des

locaux secs.

●Protégez-la de l'humidité et de la chaleur (tempéra-

ture autorisée de fonctionnement 0–40 °C).

●Pour le nettoyer, utilisez un chiffon sec et souple, en

aucun cas, de produits chimiques ou d’eau.

●Ne touchez jamais la lentille avec les doigts, proté-

gez-la de la poussière ou de toute autre salissure.

●Nous déclinons toute responsabilité en cas de pro-

blème si l'appareil est utilisé dans un but autre que

celui pour lequel il a été créé, s'il n'est pas correcte-

ment réparé ou branché.

●Lorsque la caméra est définitivement retirée du cir-

cuit de distribution, vous devez la déposer dans une

usine de recyclage adaptée.

3Utilisation

La CCTV-130A Noir et Blanc est spécialement conçue

pour être utilisée dans des centrales d'alarme ou de

surveillance. Elle est sensible aux infrarouges et est

équipée d'un microphone, d'un réglage automatique

d'amplification (AGC) et d'une obturation électronique

automatique (1/50–1/100 000 s).

345

4Utilisation

1) Placez et fixez la caméra à l'endroit souhaité.

2) Reliez la sortie vidéo (4) à la prise d'entrée vidéo du

moniteur ou d'un sélecteur de caméras/répartiteur

vidéo par un câble coaxial 75 Ω. Attention à la con-

nexion 75 Ω.

3) Reliez la sortie audio (3) à l'entrée audio du moni-

teur par un câble RCA.

4) Pour l'alimentation, vous avez besoin d'un alimenta-

tion stabilisée 12 V (p. ex. MONACOR PS-128A ou

PS-362ST), la consommation est de 110 mA environ.

Utilisez une fiche 5,5/2,1 mm (Ø est./Ø int.) pour le

branchement à la prise de basse tension (5) ; le pôle

plus est au contact médian.

5) Une fois l'appareil sous tension, il est prêt à fonc-

tionner ; dirigez la caméra vers la zone de surveil-

lance, tournez l'objectif (2) pour obtenir une image

nette et précise.

5Caractéristiques techniques

Système : . . . . . . . . . . . . puce CCD 8,5 mm (1/3")

Synchronisation : . . . . . . hor. 15 625 Hz, vert. 50 Hz

Nombre de points : . . . . . hor. 537 x vert. 597

Résolution : . . . . . . . . . . 420 lignes

Objectif : . . . . . . . . . . . . . 1 : 2,0/4 mm (63°)

Luminosité minimale : . . . < 1 Lux

Rapport signal/bruit : . . . > 46 dB

Sortie vidéo : . . . . . . . . . 1 Vcc, 75 Ω

Sortie audio : . . . . . . . . . 50 mV

Température autorsée

de fonctionnement : . . . . 0 – 40 °C

Alimentation : . . . . . . . . . 12 V , 110 mA

Dimensions : . . . . . . . . . . Ø 22 mm x 75 mm

Poids : . . . . . . . . . . . . . . 120 g

D'après les données du constructeur.

Tout droit de modification réservé.

Telecamera b/n a CCTV

1Comandi e collegamenti

1Microfono

2Obiettivo

3Uscita audio (cinch)

4Uscita video (BNC)

5Presa alimentazione 12 V ;

contatto centrale = positivo;

connettore richiesto 5,5/2,1 mm (diametro esterno/

interno)

2Avvisi di sicurezza

La telecamera corrisponde alla direttiva CE 89/336/CEE

sulla compatibilità elettromagnetica.

●La telecamera è prevista solo per l’uso all’interno di

locali secci.

●Proteggere gli apparecchi dall'umidità e dal calore

(temperatura d’impiego ammessa 0–40 °C).

●Per la pulizia usare solo un panno asciutto e molle;

non impiegare in nessun caso prodotti chimici o

acqua.

●Proteggere la lente dell'obiettivo dalla polvere e dallo

sporco in genere e non toccarla con le dita.

●Nel caso di uso improprio, di collegamenti sbagliati o

di riparazione scorretta non si assume nessuna re-

sponsabilità per eventuali danni.

●Se si desidera eliminare la telecamera definitiva-

mente, consegnarla per lo smaltimento ad un’istitu-

zione locale per il riciclaggio.

3Possibilità d’impiego

La telecamera b/n TVCCD-130A è stata realizzata in

particolar modo per l’impiego in impianti di sorveglianza

e di allarme. La telecamera riconosce anche la luce in-

frarossa ed è equipaggiata con un microfono e con re-

golazione automatica dell'amplificazione (AGC) non-

ché con un otturatore elettronico automatico

(1/50–1/100 000 s).

345

Tabla de contenidos

Idiomas:

Otros manuales de Cámara de seguridad de Monacor

Monacor

Monacor TVCCD-312/WS Manual de usuario

Monacor

Monacor TVCCD-1706COL Manual de usuario

Monacor

Monacor TVCCD-160SCOL Manual de usuario

Monacor

Monacor TVCAM-150BV Manual de usuario

Monacor

Monacor TVCCD-182HCOL Manual de usuario

Monacor

Monacor TVCCD-375COL Manual de usuario

Monacor

Monacor TVCCD-1704COL Manual de usuario

Monacor

Monacor TVCCD-187HCOL Manual de usuario

Monacor

Monacor Security TVCCD-125COL Manual de usuario

Monacor

Monacor AVC-400 Manual de usuario

Monacor

Monacor AV-432SET Manual de usuario

Monacor

Monacor TVCCD-182HCOL Manual de usuario

Monacor

Monacor TVCCD-450 Manual de usuario

Monacor

Monacor TVCCD-34COL Manual de usuario

Monacor

Monacor IOC-2812BV Manual de usuario

Monacor

Monacor TVCCD-240 Manual de usuario

Monacor

Monacor HDCAM-340 Manual de usuario

Monacor

Monacor security TVCCD-250SET Manual de usuario

Monacor

Monacor security HDCAM-370 Manual de usuario

Monacor

Monacor security DVT-410SET Manual de usuario

Monacor

Monacor AV-3033CCD Manual de usuario

Monacor

Monacor TVCCD-500COL Manual de usuario

Monacor

Monacor INC-150WIFI Manual de usuario

Monacor

Monacor VC-400COL Manual de usuario

Manuales populares de Cámara de seguridad de otras marcas

Okina USA

Okina USA SIR36-870VF650LP Manual de usuario

Divio

Divio NDR155PA Manual de usuario

Canon

Canon VB-C500D Manual de usuario

Easy Access

Easy Access EasyGuard Manual de usuario

Vivotek

Vivotek FD9389-EHV-v2 Manual de usuario

TUYA

TUYA COSMO W2 Manual de usuario

Eusso

Eusso UNC7500-IR Guía de configuración

urmet domus

urmet domus 1096/204 Manual de usuario

VC VC20 series Manual de usuario

Axis

Axis Q1614 Manual de usuario

ieGeek

ieGeek DD201 Manual de usuario

VADDIO

VADDIO ClearVIEW HD-USB PTZ 999-6990-000 Manual de usuario

Vicon

Vicon V662-D-1 Instrucciones de funcionamiento

Grundig

Grundig GCH-K0274P Manual de usuario

Lorex

Lorex VANTAGE LBC7032 Manual de usuario

4xem

4xem WPT Manual de usuario

Samsung

Samsung SCV-3082 Manual de usuario

Vitek

Vitek VTC-C544 Manual de usuario
