PURPOSE

This bulletin is issued to supplement and correct the wiring diagrams in the 1985 and 1986

Mirage Service Manuals. As reference to this bulletin, please write the STB number in the

revision boxes on the following pages:

•1985 Mirage Service Manual, Wiring Diagram and Components Wiring Diagram at the end

of the Manual.

•1986 Mirage Service Manual, Wiring Diagram and Components Wiring Diagram at the end

of the Manual.

•Mirage Electrical Wiring Manual, 1986, Page 3-21.

REVISION

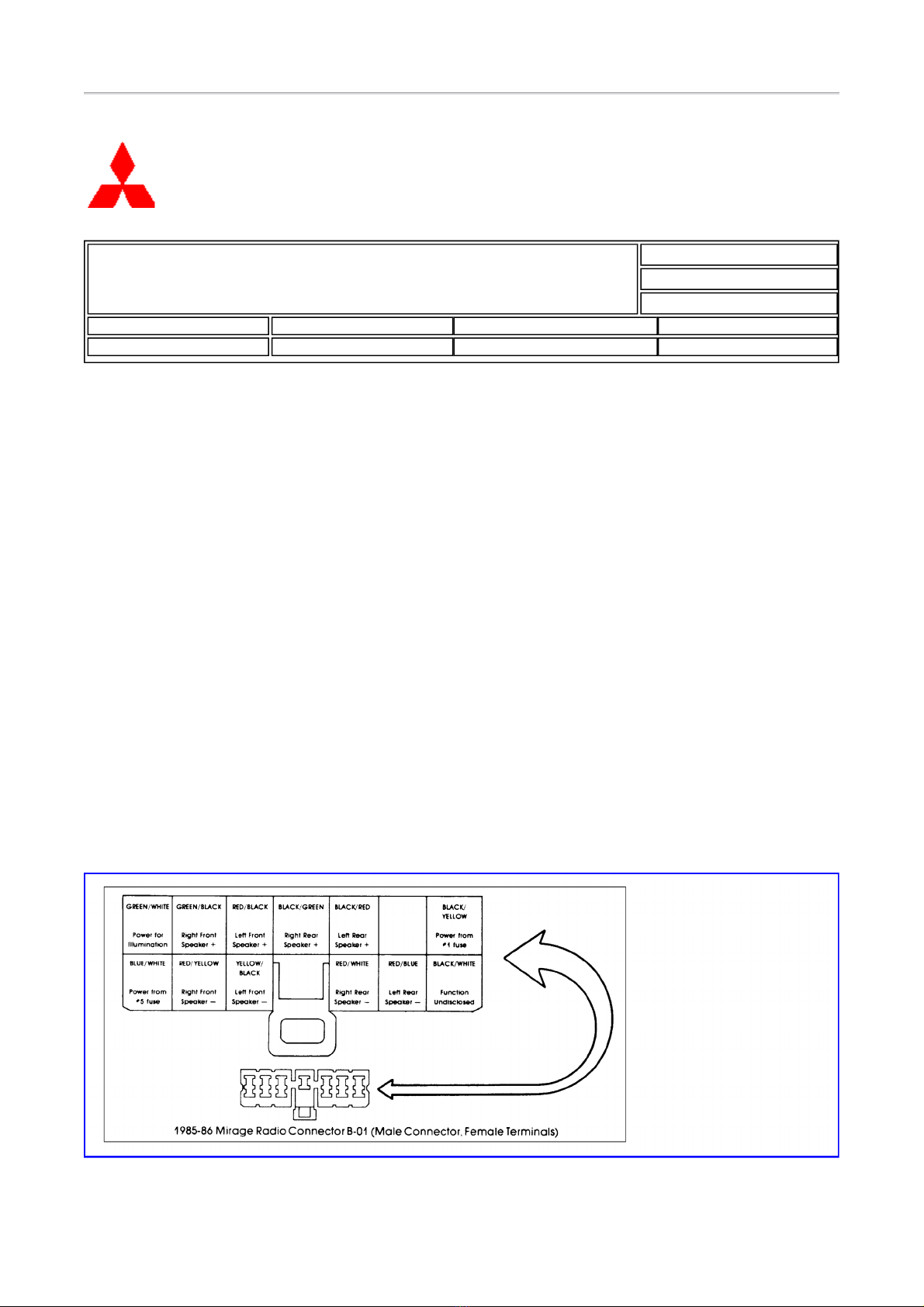

The wiring harness connector that plugs into the back of the Mirage radio is different from

that shown in the diagrams.

The actual connector is shown schematically below in Figure 1; functions and wire colors

are identified.

Figure 1

MITSUBISHI

MOTOR SALES OF AMERICA, Inc.

TECHNICAL SERVICE

BULLETIN

SUBJECT :

MIRAGE AUDIO SYSTEM WIRING DIAGRAMS

No: STB-86-08-002

DATE: June, 1986

MODEL: 1985-86 Mirage

CIRCULATE TO: [ ] GENERAL MANAGER [ ] PARTS MANAGER [X] TECHNICIAN

[ ] SERVICE ADVISOR [X] SERVICE MANAGER [ ] WARRANTY PROCESSOR [ ] SALES MANAGER

Specific corrections to the wiring diagrams are shown on Pages 2, 3, and 4.

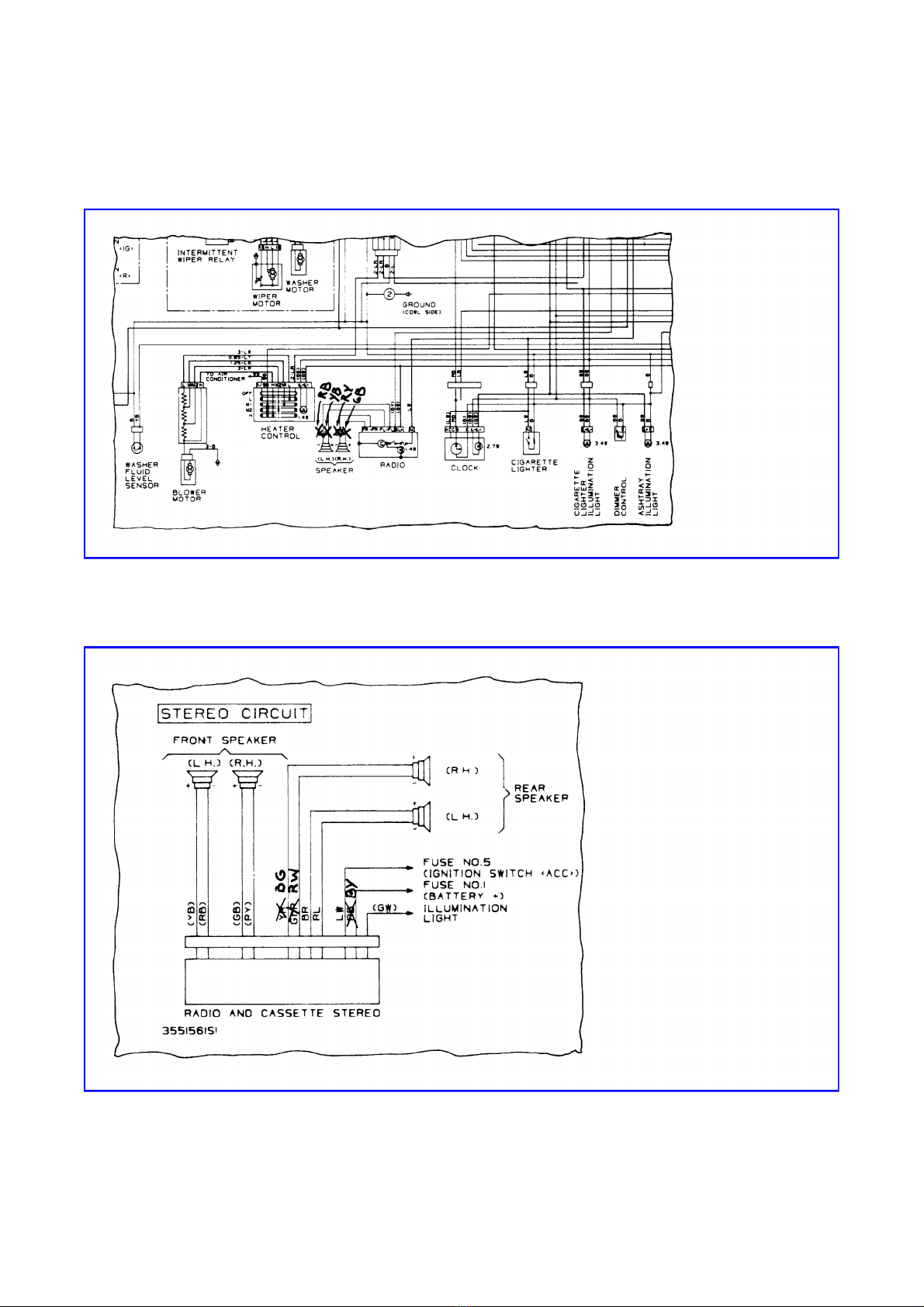

1985 MIRAGE SERVICE MANUAL, WIRING DIAGRAM

Change the wire color callouts as shown in the illustration below.

1985 MIRAGE SERVICE MANUAL, STEREO CIRCUIT DIAGRAM

Change the wire callouts as illustrated below.

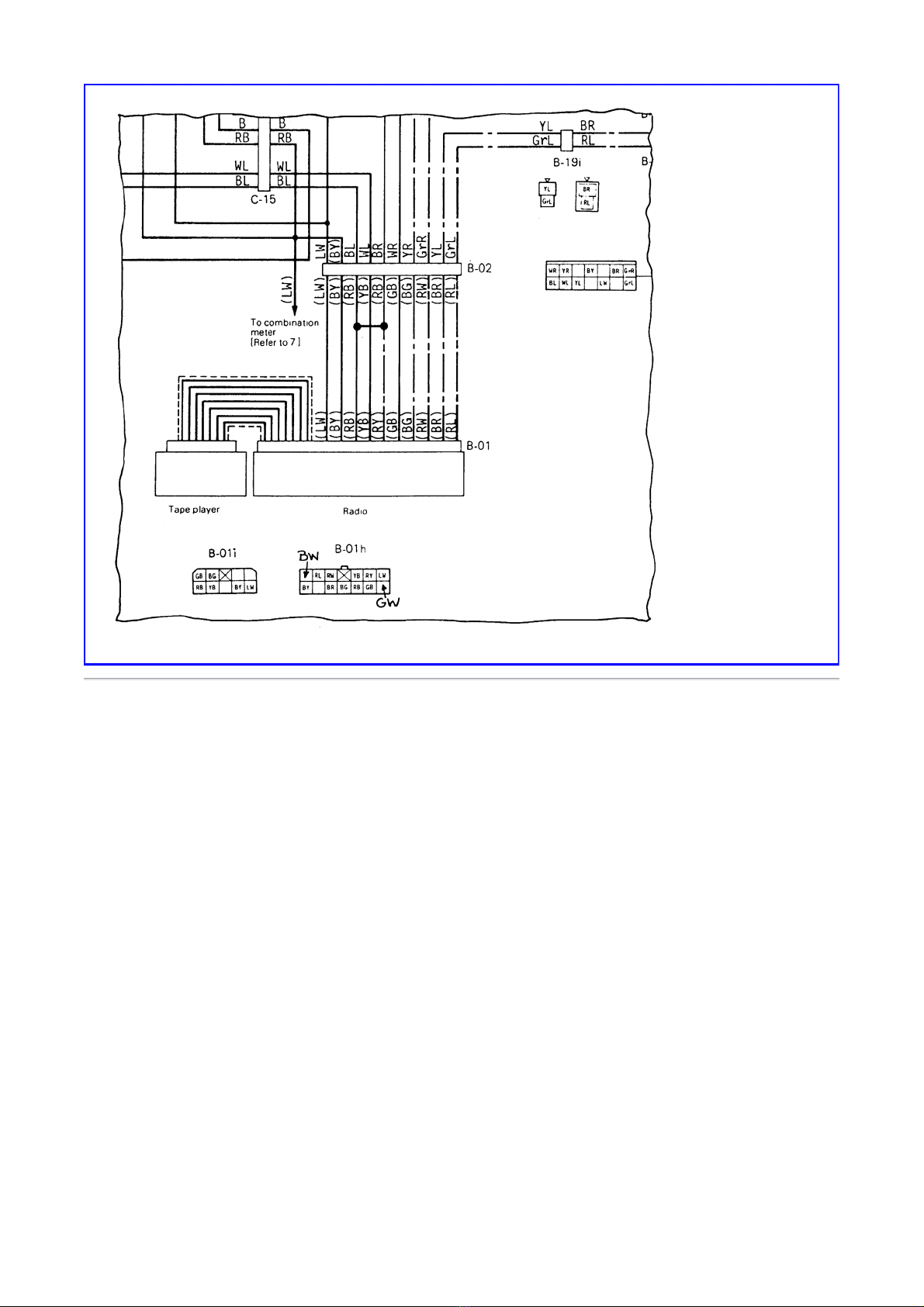

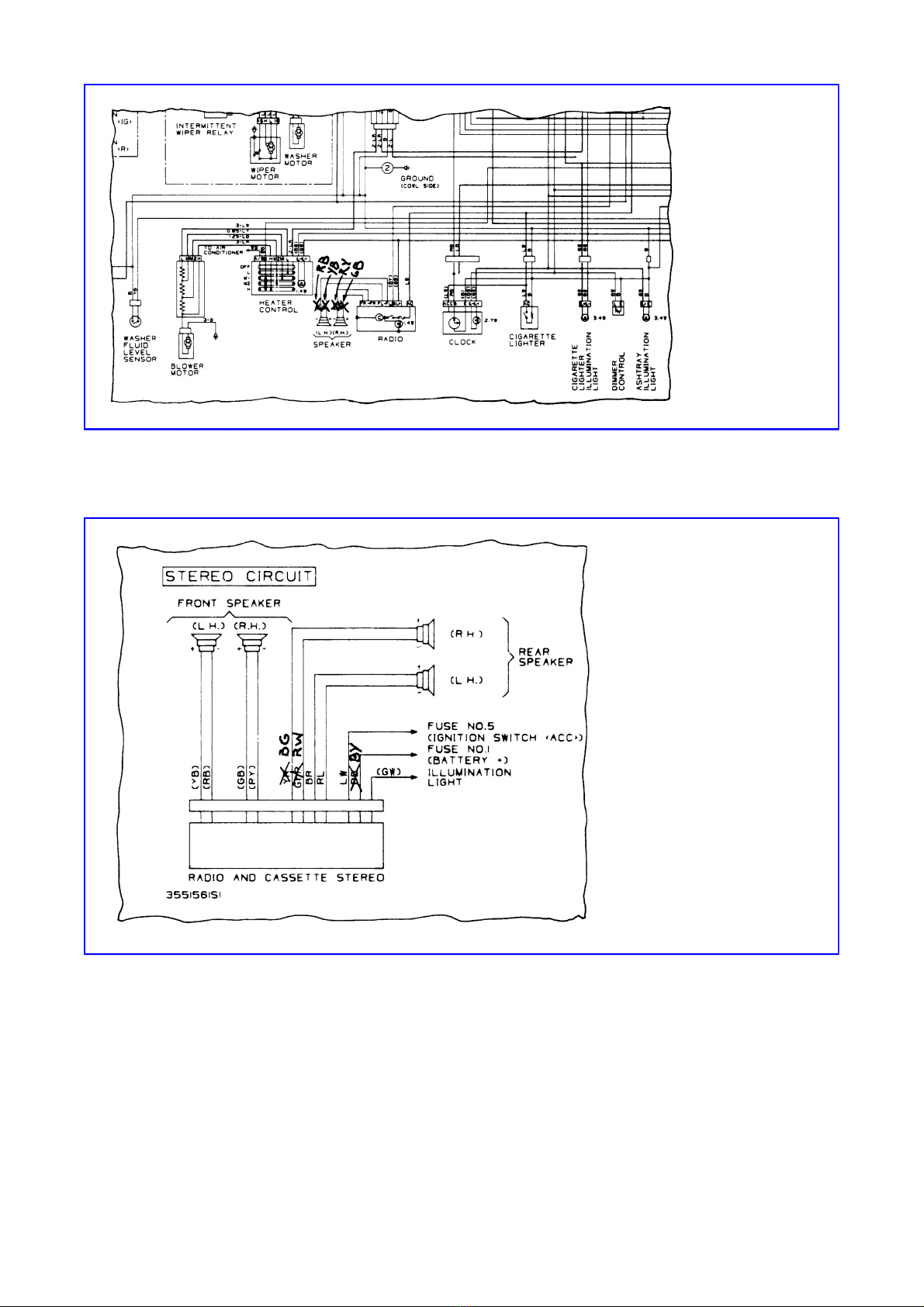

1986 MIRAGE SERVICE MANUAL WIRING DIAGRAM

Change the wire callouts as illustrated below.

1986 MIRAGE SERVICE MANUAL, STEREO CIRCUIT DIAGRAM

Change the wire callouts as illustrated below.

1986 MIRAGE ELECTRICAL WIRING MANUAL, PAGE 3-21 ACCESSORY CIRCUIT

A

dd wire callouts for two terminal cavities as illustrated below.
