Miele DS 30 Manual de usuario

Installation instructions

Instructions pour le montage

DS 30

DS 31

To prevent accidents and machine damage,

read these instructions before installation or use.

Pour prévenir les accidents et éviter d’endommager l’appareil,

veuillez lire ces instructions avant l’installation ou l’utilisation.

UVl

05 826 020

M.-Nr.

DS 30

DS 31

Two pairs of screws are supplied with the decor sets DS 30 and DS 31:

The long screws are for installing a door

handle on the H 394, H 396 or H 398

oven.

The short screws are for installing a

handle on the ESW 760 or ESW 761

warming drawer.

Installation accessories

,CAUTION - Do not loosen the

screws from the oven door while the

door is still attached to the oven. The

glass panes will fall out and could

shatter.

1. Remove the oven door

Please note: the oven door is quite

heavy. It should be gripped firmly at

the sides when being removed or

refitted.

^Open the door fully.

^Flip down the locking clamps on

each door hinge.

^Slowly shut the door until the protrud-

ing clamps stop the movement. Pull

the door upward.

H 394, H396, H398

. Replace the door handle

^Lay the door on a towel on the

countertop so the handle extends

over the edge of the counter.

^Loosen the screws acounterclock-

wise and remove the handle.

^Install the new handle by tightening

the screws clockwise.

,Only use the supplied asrews.

H 394, H396, H398

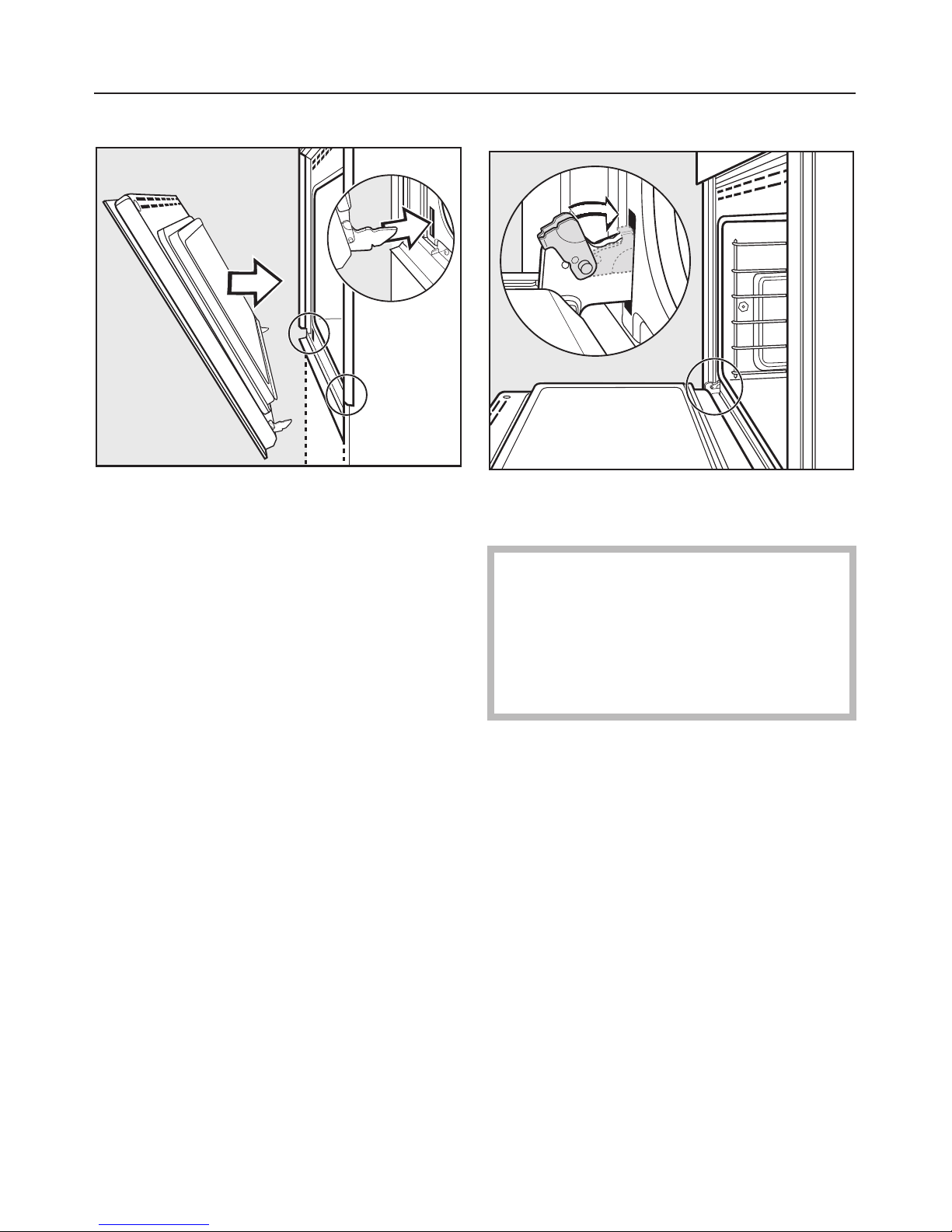

3. Refit the oven door

^Hold the door as shown above and

carefully put the locked hinges into

the guide holes until they engage.

Open the door fully.

^Still supporting the door, flip the

locking clamps up.

Check that the locking clamps are

flipped up when the door is refitted.

Otherwise on closing the door, the

hinges could work loose from the

guide holes and damage the door.

H 394, H396, H398

1. Replace the drawer handle

^Loosen the screws counterclockwise

and remove the handle. ^Install the new handle by tightening

the screws bclockwise.

,Only use the supplied srews b.

ESW 760, ESW 761

DS 30

DS 31

Les trousses d’habillage DS 30 et DS 31 viennent avec deux paires de vis :

Deux longues vis pour installer la

poignée sur la porte des fours H 394,

H 396 ou H 398.

Deux vis courtes pour installer la

poignée du tiroir chauffe-plat ESW 760

ou ESW 761.

Accessoires d’installation

,ATTENTION - Ne pas desserrer

les vis de la porte du four lorsque

celle-ci est toujours fixée au four, car

les panneaux de verre pourraient

glisser et se fracasser.

1. Pour enlever la porte du four

À noter que la porte du four est très

lourde. L’agripper fermement par les

côtés pour l’enlever ou la replacer.

^Ouvrir la porte complètement.

^Abaisser les grappins automatiques

de chacune des charnières de la

porte.

^Refermer la porte lentement jusqu’à

ce les grappins saillants arrêtent le

mouvement. Tirer la porte vers le

haut.

H 394, H 396, H 398

. Pour remettre la poignée

^Placer la porte sur une serviette sur

le comptoir de manière à ce que la

poignée dépasse de la surface.

^Desserrer les vis en tournant dans le

sens contraire des aiguilles d’une

montre et retirer la poignée.

^Installer la nouvelle poignée en

vissant les vis adans le sens des

aiguilles d’une montre.

,N’utiliser que les vis afournies.

H 394, H 396, H 398

3. Pour replacer la porte du four

^Tenir la porte comme illustré

ci-dessus et insérer doucement les

charnières bloquées dans les

trous-guides jusqu’à ce qu’elles

s’enclenchent. Ouvrir la porte

complètement.

^Toujours en retenant la porte, relever

les grappins automatiques.

Toujours vérifier si les grappins sont

relevés lorsqu’on replace la porte.

Sinon, une fois la porte fermée, les

charnières pourraient sortir des

trous-guides et endommager la

porte.

H 394, H 396, H 398
