Midland M Zero Manual

M Zero

40 CH AM MOBILE TRANSCEIVER |

FRANÇAIS

ESPAÑOL

DEUTSCH

ENGLISH

ITALIANO

POLSKI

M Zero Manuale d’uso | 1

PRINCIPALI FUNZIONI .........................................2

COMANDI E FUNZIONI........................................3

INSTALLAZIONE.....................................................5

SOSTITUZIONE DEL FUSIBILE ........................................................................... 6

CONNESSIONE DEL MICROFONO................................................................... 6

MONTAGGIO ANTENNA ..................................................................................... 7

Posizioni comuni di montaggio dell’antenna............................................ 8

ANTENNA BASE..................................................................................................... 8

USO DEL RICETRASMETTITORE .......................9

IMPOSTAZIONE BANDA Po/St........................................................................10

SCORRIMENTO RAPIDO DEI CANALI............................................................10

BEEP PRESSIONE TASTI .....................................................................................10

MEMORIZZAZIONE CANALE DI EMERGENZA...........................................10

ALTOPARLANTE SUPPLEMENTARE EXT.......................................................11

FUNZIONE PA.......................................................................................................11

CARATTERISTICHE TECNICHE........................ 12

2 | M Zero Manuale d’uso

PRINCIPALI FUNZIONI

• Display per la visualizzazione del canale in uso;

• Controllo RF GAIN: permette la regolazione della sensibilità del ricevi-

tore. Ruotando la manopola in senso orario si ottiene un incremento

della sensibilità del ricevitore; in senso antiorario si ottiene una dimi-

nuzione della sensibilità (questo è utile in presenza di forti segnali

ricevuti);

• Controllo SQUELCH: permette di eliminare i fastidiosi rumori di fon-

do in ricezione. Per la massima sensibilità del ricevitore è preferibile

che il comando sia regolato solo al preciso livello dove il rumore viene

eliminato;

• Commutatore CH/EMG: permette di commutare immediatamente

la radio sul canale di emergenza (il canale di emergenza può essere

impostato dall’utente).

M Zero Manuale d’uso | 3

13,8V DC

PA EXT

ANT

9 8 7 6

1213

4321

10 11

COMANDI E FUNZIONI

1. Connettore microfonico a 4 PIN: Innestare il microfono in questo

jack;

2. Comando RF GAIN: regola il guadagno del ricevitore;

3. Comando SQUELCH: regola la soglia dello squelch;

4. Comando ON/OFF-VOLUME: ruotarlo per accendere/spegnere la

radio e regolare il livello del volume desiderato;

5. Tasti cambio canale UP/DOWN: premerli per selezionare il canale

desiderato;

6. Display canale: mostra il numero del canale sul quale si opera;

7. Led TX: questa spia si accende quando si preme il tasto PTT del mi-

crofono;

8. CH-EMG: Canale in uso /canale di emergenza. Permette di commu-

tare rapidamente tra il canale in uso e il canale di emergenza;

9. Commutatore CB/PA: in posizione PA permette di utilizzare l’appa-

recchio come ampliﬁcatore audio (necessita di un altoparlante sup-

plementare).

4 | M Zero Manuale d’uso

13,8V DC

PA EXT

ANT

9 8 7 6

1213

4321

10 11

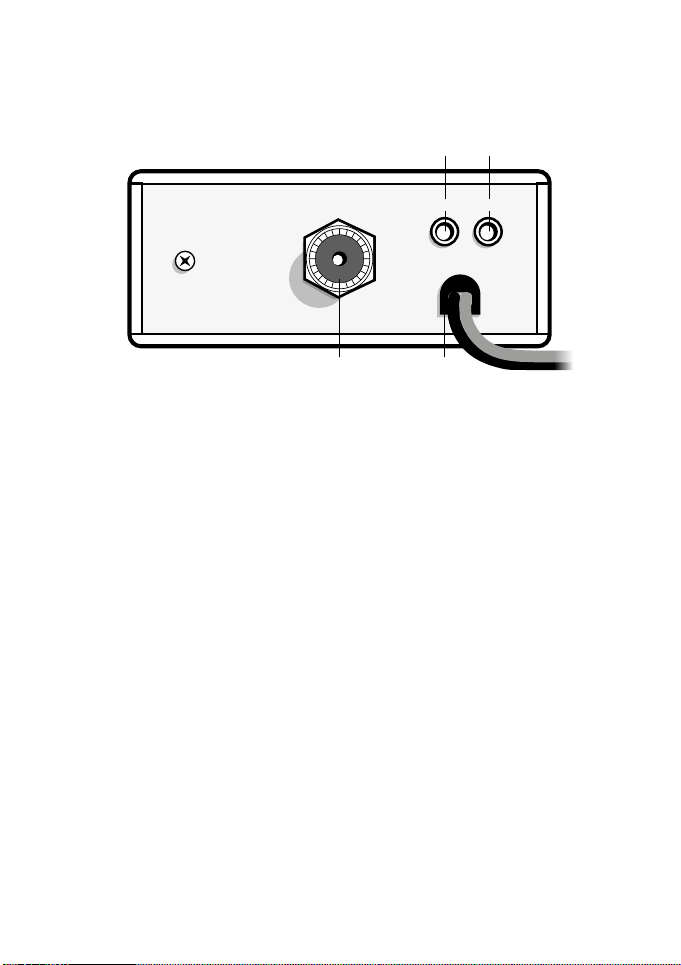

10. Connettore coassiale di antenna SO239: collegare in questa posi-

zione un’antenna funzionante sulla frequenza di 27 MHz;

11. Cavo di alimentazione: Inserire il cavo di alimentazione accendisi-

gari da 12V nella relativa presa accendisigari.

12. Altoparlante esterno EXT: presa per la connessione ad un altopar-

lante esterno (l’innesto dello spinotto esclude automaticamente l’al-

toparlante interno);

13. Presa PA: collegare a questa presa un altoparlante per utilizzare l’ap-

parecchio come ampliﬁcatore audio (selezionare il commutatore

CB/PA nella posizione PA)

M Zero Manuale d’uso | 5

Rondelle

Viti

Vite

Staffa

Dadi

Viti e rondelle

INSTALLAZIONE

Ricercare e localizzare sul mezzo mobile, la posizione per l’installazione

dell’apparato. Tale posizionamento deve essere fatto in modo da non

creare intralcio a chi guida, e nello stesso tempo, di facile accessibilità per

poter togliere l’apparato secondo le necessità.

La posizione di montaggio più comune è sotto il cruscotto (si sconsiglia

vicino a fonti di calore o vicino al condizionatore). Dopo aver stabilito la

posizione più adatta sul veicolo, mantenere il ricetrasmettitore con la

staﬀa di montaggio nell’esatta posizione desiderata e veriﬁcare che non

ci siano inconvenienti; successivamente segnare e forare il veicolo per il

ﬁssaggio delle viti di montaggio. Controllare che esse siano ben ancora-

te, in considerazione delle notevoli sollecitazioni e vibrazioni create dal

mezzo mobile.

6 | M Zero Manuale d’uso

13,8V DC

PA EXT

ANT

Inserire il cavo di alimentazione accendisigari da 12V nella relativa presa

accendisigari. Prima di operare, installare e collegare l’antenna inserendo

il connettore nell’apposita presa sul retro dell’apparato. Per l’uso di un

altoparlante esterno, utilizzare la presa EXT-SPKR.

SOSTITUZIONE DEL FUSIBILE

Sostituire il fusibile del cavo di alimentazione con un similare a 2 A (Un

fusibile di ricambio è in dotazione).

CONNESSIONE DEL MICROFONO

La presa del microfono è situata sul davanti dell’apparato.

Accertarsi sempre che il connettore sia ben connesso alla presa.

M Zero Manuale d’uso | 7

MONTAGGIO ANTENNA

L’antenna è l’elemento più importante per ottenere i migliori risultati. È in-

dispensabile che l’antenna abbia un’impedenza di 50 Ohm. A seconda della

posizione in cui viene installata, il rendimento varia notevolmente. Usare un

cavo coassiale con impedenza 50 Ohm. Sono consigliati i cavi RG 58U per

lunghezza sotto i 2.5 metri, oppure RG 8 per lunghezze superiori. Il cavo

coassiale deve essere montato con molta cura: evitare curve e piegamenti.

Inoltre va ricordato che il cavo più corto aumenta la sensibilità dell’apparato,

così pure un cattivo collegamento tra apparato e antenna.

Consigli:

• Montare l’antenna nel posto più libero e più alto dell’auto.

• L’antenna deve essere installata in posizione verticale, e così deve ri-

manere anche quando il veicolo è in moto.

• Montare l’antenna e il cavo il più possibile lontano da fonti di rumore.

• La massa dell’antenna deve coprire un’area di 1m2.

Esistono in commercio diversi tipi di antenna: con stilo a 1/4 d’onda; alimen-

tate al centro; con carica in base; con carica in alto. Le antenne caricate sono

più corte, ma per un miglior rendimento si consigliano quelle di lunghezza

di circa 2 metri.

L’installazione a centro tetto è la migliore in senso assoluto perché il ground

o radiale di terra è proporzionale in tutte le direzioni, mentre su una ﬁancata

o in una qualsiasi altra parte del veicolo, diventa proporzionale alla massa

dello stesso (es: se l’antenna è installata posteriormente, diventa direttiva in

avanti, cioè i segnali provenienti dalla parte opposta sono meglio ricevuti,

così dicasi anche per quelli trasmessi).

N.B.: con l’ausilio di un accoppiatore a due vie, l’antenna montata anterior-

mente può sostituire l’antenna della radio FM.
