Midland G7E XT

Ricetrasmettitore bi-colore PMR446

1. INTRODUZIONE

L’apparato Midland G7E XT grazie all’utilizzo delle tecnologie più avanzate in campo di

radiocomunicazione ed alla sua robusta struttura meccanica è decisamente la soluzione più afdabile

ed ideale per la gestione professionale di team di lavoro, per la comunicazione con più persone

all’interno di cantieri, di edici, nelle manifestazioni sportive, spettacoli, ere ed alberghi. Estremamente

comodo e completo, opera sulla banda di frequenza PMR446; dotato di tutte le principali funzioni dei

ricetrasmettitori più all’avanguardia Midland G7E XT garantisce massima efcacia ed afdabilità. Il

display retroilluminato permette di utilizzare il ricetrasmettitore anche in condizioni di scarsa luce, la

funzione Auto Power Save economizza automaticamente il consumo delle batterie no al 50%, mentre

la posizione centrale dei tasti di comando consente un veloce e pratico utilizzo del ricetrasmettitore.

Copertura

Le prestazioni dei ricetrasmettitori dipendono dalle condizioni ambientali ed atmosferiche. Fattori am-

bientali quali alture, edici, alberi, fogliame possono diminuire la copertura. Le prestazioni ottimali si

ottengono in campo aperto mentre la portata si potrà ridurre, per esempio all’interno di un’automobile

o di un edicio. Tipicamente la copertura in città, in presenza di edici è di 1 o 2 Km. In campo aperto,

ma con presenza di alberi, case, fogliame, la copertura è di 4-6 Km. In campo aperto, a vista e senza

nessun tipo di interferenza, come per esempio in montagna, la copertura può essere anche superiore

ai 12 Km.

Queste sono le caratteristiche principali del vostro ricetrasmettitore:

• Ricetrasmettitore PMR446

• Funzione VIBRACALL

• Display a cristalli liquidi retroilluminato

• Indicatore batteria scarica

• Auto power save: circuito automatico di economizzazione batterie

• 38 toni CTCSS in TX e RX

• Tasto CALL di chiamata, con 5 toni selezionabili

• Regolazione squelch automatico

• Pulsanti per la selezione dei canali

• Funzione SCAN

• Blocco tastiera per evitare pressioni accidentali sui tasti

• Selezione alta/bassa potenza

• Roger Beep disinseribile

• VOX per comunicazioni a mani libere

• Presa a 2 Pin per microfono esterno / altoparlante esterno / ricarica batterie

Nota: il costruttore, nell’impegno di migliorare costantemente la qualità del prodotto, si riserva la

facoltà di variarne le caratteristiche senza preavviso.

2. INNANZITUTTO… LA SICUREZZA!

2.1 Simbologia utilizzata

Per una lettura rapida e razionale abbiamo utilizzato simboli che evidenziano situazioni di massima

attenzione, consigli pratici o semplici informazioni.

! Le note come queste, riportate con il punto esclamativo, evidenziano una descrizione

della massima importanza riguardante interventi tecnici, condizioni pericolose, avvertenze

di sicurezza, consigli e/o informazioni della massima importanza. La loro inosservanza

potrebbe causare seri problemi e/o danni e/o lesioni personali.

Le note come queste, contrassegnate con il foglietto di promemoria, costituiscono consigli pratici di

rilievo che suggeriamo di seguire per ottenere le migliori prestazioni dall’apparecchio.

2.2 Avvertenze

! BATTERIE - Osservate tutte le precauzioni sull’utilizzo delle batterie descritte nel cap. 4.1

! NON APRITE LA RADIO PER NESSUN MOTIVO, la meccanica ed elettronica di precisione

di cui é composto l’apparato richiede esperienza e strumentazione; per lo stesso motivo

non va assolutamente riallineata la radio, che é già stata tarata in fabbrica per le massime

prestazioni. L’apertura del ricetrasmettitore da parte di personale non autorizzato farà

decadere automaticamente la garanzia.

! Non utilizzate alcool, solventi o abrasivi per pulire l’apparecchio. Utilizzate solo un panno

morbido e pulito leggermente inumidito con acqua. Nei casi più tenaci utilizzate un blando

detergente.

3. DESCRIZIONE DELLE PARTI

3.1 Display

Il vostro ricetrasmettitore utilizza un display LCD (a cristalli liquidi)

per informarvi costantemente del suo stato operativo. I simboli ed i

parametri che possono apparire di volta in volta sono i seguenti:

VOX - Indica l’attivazione della funzione VOX;

TX - Compare quando state trasmettendo (pulsante PTT

premuto);

3. Il simbolo del lucchetto indica che avete attivato il blocco

della tastiera.

CANALE - Queste due grandi cifre indicano il canale selezionato.

5. Il simbolo della batteria vi avvisa quando le batterie o le

batterie AA stanno per scaricarsi;

6. Indica l’attivazione della funzione Vibra-Call;

H (High) / L(Low)- indica la selezione della bassa o dell’alta

potenza di trasmissione.

RX - (canale occupato): appare sul display quando il

ricetrasmettitore sta ricevendo un segnale.

Toni CTCSS - queste due piccole cifre indicano il codice del

tono CTCSS selezionato (1 - 38).

3.2 Radio

Fate riferimento al’immagine a anco per localizzare le varie parti

dell’apparecchio:

10. Manopola VOLUME - Accende/spegne l’apparecchio e regola

il volume audio di ricezione.

11. Pulsante PTT (premere per parlare) - La pressione di

questo pulsante, porta l’apparecchio in trasmissione

12.

Pulsante CALL/ - Serve ad inviare un segnale di chiamata

sul canale selezionato, oppure tenendolo premuto per circa 5

secondi si attiva la funzione blocco tastiera.

13.MICROFONO Integrato - In questo punto è ubicato il microfono per la trasmissione.

14.

ALTOPARLANTE Integrato - In questo punto è ubicato l’altoparlante per la ricezione.

15.

ANTENNA - Serve a ricevere e trasmettere i segnali radio.

16.

Presa ALTOPARLANTE/MICROFONO (sotto la protezione) - Consente il collegamento a

dispositivi esterni (cufe, microfoni ecc.)

17. Pulsante MENU - La pressione di questo pulsante, porta l’apparecchio nel MENU.

18.

Pulsante MONITOR/SCAN - Premendo brevemente questo pulsante si attiva la funzione

SCAN, scansione dei canali.

Tenendo premuto per circa 2 secondi lo stesso pulsante si accede alla funzione MON, che

esclude temporaneamente lo Squelch per ricevere anche i segnali estremamente deboli.

19. Pulsanti / - servono a variare le impostazioni all’interno del MENU.

4. PREPARAZIONE

Prima di utilizzare il vostro ricetrasmettitore, dovete innanzitutto accertarvi che la confezione contenga:

2 ricetrasmettitori; caricabatteria doppio da tavolo; adattatore da muro; 2 pacchi batterie da 800m

A/h NiMH; la clip da cintura; il manuale d’istruzioni. Se qualche parte dovesse mancare o risultare

danneggiata, contattate immediatamente il vostro fornitore.

4.1 Ricarica del pacco batteria

Le batterie in dotazione sono del tipo NiMH da 1,2V e devono essere caricate quando sono inserite nel

ricetrasmettitore; sono necessarie circa 12 ore per una carica completa.

Per caricare le batterie:

1) Inserite la spina del cavo di ricarica in una presa di alimentazione di rete CA e l’altra estremità nella

presa microfonoca (quella più piccola).

2) Al termine della carica, estraete lo spinotto della radio e scollegate la spina del cavo di ricarica dalla

presa di alimentazione di rete CA.

! Non sovraccaricate le batterie! Quando le batterie sono completamente cariche, il processo

di carica non si blocca automaticamente. Non dimenticate quindi di staccare al più presto

il ricetrasmettitore dal caricatore da muro non appena é trascorso il tempo necessario,

diversamente potreste danneggiare le batterie e/o il ricetrasmettitore.

! Non cercate di caricare batterie alcaline o comunque batterie non ricaricabili. Accertatevi che

nel vano batterie dell’apparecchio, con il caricabatterie collegato, siano inserite esclusivamente

batterie ricaricabili NI-MH del tipo consigliato! E’ molto pericoloso tentare di ricaricare batterie

di altro tipo (ad esempio alcaline o al manganese). Batterie non idonee possono perdere

liquido, esplodere o anche bruciare e causare gravi danni!

! L’utilizzo di un caricabatterie non originale puó causare danni al vostro apparecchio o causare

esplosioni e lesioni personali.

! Non gettate mai le batterie nel fuoco, né avvicinatele a sorgenti di calore: possono causare

esplosioni e lesioni personali. Smaltite le batterie esclusivamente seguendo le normative

locali.

! Non mescolate assieme batterie vecchie e nuove e/o di tipo diverso e/o utilizzate in modo

diverso.

4.2 Effetto memoria delle batterie ricaricabili

Le batterie ricaricabili Ni-MH (Nickel-metal-idrato) sono virtualmente prive di quello che viene chiamato

“Effetto Memoria”. Quest’ultimo si manifesta con una drastica diminuzione dell’autonomia d’uso

dell’apparecchio e viene innescato se, sistematicamente, ricaricate le batterie prima di averlo scaricato

del tutto e/o non le caricate completamente. Per evitare il manifestarsi dell’effetto memoria:

• Quando possibile, ricaricate le batterie solo dopo averle scaricate completamente (no a che

l’apparecchio si spegne con il normale uso)

• Non scollegate il caricabatterie prima del tempo necessario ad effettuare una carica completa.

• Scaricate e caricate a fondo le batterie almeno due volte al mese.

L’effetto memoria non va confuso con la normale vita delle batterie che é mediamente di circa 300-

400 cicli di carica/scarica. E’ normale che l’autonomia operativa si riduca quando le batterie stanno

raggiungendo il termine del ciclo di vita, in questo caso sostituite le batterie.

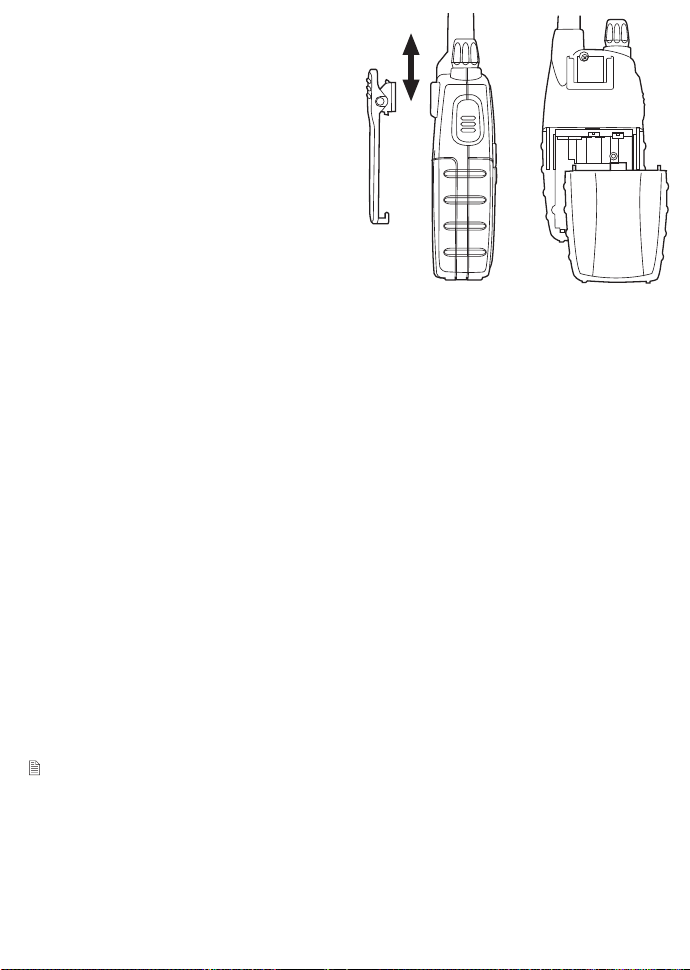

4.3 Rimozione/ssaggio della clip da cintura

La clip posteriore di serie vi permette di ssare facilmente il ricetrasmettitore alla cintura. Tuttavia questa

va rimossa nel caso in cui dobbiate rimuovere le batterie. Per rimuovere la clip da cintura seguite le

istruzioni di FIGURA 1. Per ssare nuovamente la clip all’apparecchio, posizionatela nell’apposita

scanalatura, posta sul retro del ricetrasmettitore, e fatela scorrere nche non udirete scattare il fermo.

4.4 Rimozione/ssaggio delle batterie

4.4.a Rimozione

1) Rimuovete la clip da cintura come spiegato nel

par. 4.3;

2) Aprire il vano batterie come mostrato in FIG. 2;

3) Rimuovete le batterie dall’apparecchio;

4) Ripristinate in sede la clip da cintura.

4.4.b Fissaggio

1) Rimuovete la clip da cintura come spiegato nel

par. 4.3;

2) Inserite le batterie nell’apposito vano

dell’apparecchio.

3) Ripristinate in sede la clip da cintura.

5.OPERAZIONI DI BASE

5.1 Accensione/spegnimento

Per accendere il ricetrasmettitore, ruotate la manopola VOLUME[10] in senso orario sino a che sentite

uno scatto meccanico: si accenderà il display LCD che effettuerà un Auto-Test e successivamente si

udiranno 3 Beep di tonalità diversa. Per spegnere il ricetrasmettitore, ruotate la manopola in senso

antiorario no a sentire nuovamente lo scatto meccanico: il display LCD si spegnerà e verranno emessi

3 Beep di tonalità diversa.

5.2 Regolazione volume

Portate la manopola VOLUME[10] a metà corsa e non appena ricevete un segnale regolate il volume

ad un livello confortevole. Se non ricevete segnali, potete utilizzare il pulsante MON/SCAN [18] descritto

nel par. 5.4.

5.3 Trasmissione e ricezione

Il pulsante PTT [11] si trova sulla parte superiore del lato sinistro del vostro Midland G7E XT. Per

trasmettere:

1) Assicuratevi che sul canale selezionato nessun altro stia parlando;

2) Tenete premuto stabilmente il pulsante PTT [11]: sul display compare TX[2];

3) Attendete una frazione di secondo e parlate con tono normale a circa 5 cm di distanza in direzione del

microfono del ricetrasmettitore;

4) Quando avete terminato, rilasciate il pulsante PTT [11]: scomparirà TX [2]dal display;

5) Quando l’apparecchio é in ricezione (pulsante PTT [11] rilasciato) riceverete automaticamente

qualsiasi comunicazione, durante la ricezione di un segnale verrà visualizzato sul display RX [8];

Durante le operazioni di trasmissione e ricezione cercate di mantenere l’antenna il più possibile in

posizione verticale e di fare in modo che non abbia ostacoli nella direzione della vostra controparte.

5.4 Pulsante MON (Monitor)

Il pulsante Monitor consente di escludere temporaneamente lo squelch per ascoltare eventuali segnali

estremamente deboli che non riescono ad aprirlo stabilmente. In questo modo eviterete di sentire la

comunicazione spezzettata. Per attivare la funzione Monitor, premete e tenete premuto per circa

2 secondi il pulsante MON/SCAN [18] per ascoltare tutto il trafco radio sul canale selezionato. Per

disattivare questa funzione premere per circa 2 secondi il tasto MON/SCAN [18].

5.5 Scansione di tutti i canali

Midland G7E XT può ricercare automaticamente segnali sui canali della banda PMR446 effettuandone

la “scansione”, cioè selezionandoli rapidamente in sequenza. Quando viene rilevato un segnale, la

scansione si arresta su di esso. Una volta trovata la comunicazione desiderata ci basterà premere il

tasto PTT [11] per poter comunicare. La pressione del tasto PTT [11] durante la scansione ci permetterà

di trasmettere sul canale da cui siamo partiti a scansionare la banda. I tasti / [19] ci permettono di

invertire il senso di scansione e di evitare l’ascolto di canali con comunicazioni non desiderate.

Per eseguire la scansione dei canali, premere brevemente il pulsante MON/SCAN [18]: Midland G7E

XT inizia ad eseguire la scansione dei canali. Per fermare la scansione, premete nuovamente il pulsante

MON/SCAN [18], il vostro ricetrasmettitore tornerà sul canale da cui abbiamo fatto partire la scansione.

5.6 Illuminazione del display

Se l’illuminazione ambientale non é sufciente a farvi leggere bene il display, premendo il pulsante

MENU[17] lo illuminerete per circa 5 secondi.

L’illuminazione del display assorbe energia supplementare dalle batterie. Cercate di farne un uso

moderato.

5.7 Blocco tastiera

Mantenere premuto il tasto CALL/ [12] per circa 5 secondi. Il simbolo che appare sul display [3] indica

la sua attivazione. Solo i tasti PTT [11] e CALL/ [12] rimangono attivi. Per la disattivazione, premere e

tenere premuto nuovamente il tasto CALL/ [12] per circa 5 secondi.

5.8 Power Save

Il dispositivo Automatico di risparmio batterie consente di ridurre i consumi no al 50%; se la radio non

riceve alcun segnale per più di 7 secondi la funzione viene attivata automaticamente.

Quando le batterie sono scariche, apparirà sul Display l’icona [5]: occorre sostituire le batterie al più

presto (se a secco) o ricaricarle.

6.Tasto MENU

6.1 Selezione di un canale

Premete 1 volta il tasto MENU[17], sul display inizierà a lampeggiare il N° del canale [4], utilizzando

i tasti / [19] fare scorrere i canali, sino a selezionare il canale desiderato. Premere PTT [11] per

confermare, oppure attendere 5 secondi.

Canali PMR446

Canale Frequenza RX/TX (MHz) Canale Frequenza RX/TX (MHz)

P1 446.00625 P5 446.05625

P2 446.01875 P6 446.06875

P3 446.03125 P7 446.08125

P4 446.04375 P8 446.09375

6.2 Selezione dei toni CTCSS

Midland G7E XT può ricevere in due modalità:

a) Trafco Aperto: In questo caso sentirete tutte le conversazioni selezionate sul canale selezionato;

b) Modalità di gruppo CTCSS: I toni CTCSS funzionano come una sorta di codice di accesso e vi

consentono di comunicare solo con quegli utenti che hanno il Vs. stesso canale e codice. La radio

rimarrà silenziata no al ricevimento del corretto tono CTCSS.

Procedimento per l’attivazione dei 38 toni CTCSS in RX e TX:

1. Accendere l’apparato.

2. Sezionare il canale desiderato.

3. Premere 2 volte il tasto MENU[17] nché il display mostra il canale con il codice del tono CTCSS [9]

lampeggiante a destra (“of” condizione di default).

4. Selezionare il tono CTCSS desiderato premendo i tasti / [19].

5. Per confermare l’impostazione, premere il tasto PTT [11] oppure attendere circa 5 secondi.

Se non si vuole operare con alcun tono CTCSS:

1. Premere 2 volte il tasto MENU[17] nché il display mostra il canale desiderato ed il codice del tono

CTCSS [9] lampeggiante a destra;

2. Selezionare “of” tramite i tasti / [19].

6.3 Selezione dell’alta e bassa potenza di trasmissione

La fase di trasmissione é quella che assorbe maggiore energia dalle batterie. Per prolungare l’autonomia,

potete selezionare la bassa potenza di trasmissione quando dovete trasmettere a breve distanza.

Per farlo, premete 3 volte il pulsante MENU[17] apparirà sul Display Pr, utilizzando i tasti / [19]

selezionare L[7], premere PTT [11] per confermare, oppure attendere 5 secondi. Se volete trasmettere

a lunga distanza, premete nuovamente i tasti in sequenza e selezionare H[7]. Con le batterie in buone

condizioni, l’alta potenza é di 500 mW, mentre quella bassa é di 10mW.

 Durantelatrasmissione, un basso livello batteriainuirà notevolmente sulle prestazioni delvostro

ricetrasmettitore.

6.4 Funzione VOX

Midland G7E XT consente conversazioni a mani libere tramite il dispositivo VOX. La sensibilità del VOX

è regolabile su 2 livelli. La funzione VOX è attivabile con o senza accessori. Per attivare la funzione

VOX, premete 4 volte il pulsante MENU[17] apparirà sul display VOX[1], utilizzando i tasti / [19]

selezionare:

• Of: Disattivato;

• 1: 1° Livello (Bassa sensibilità);

• 2: 2° Livello (Alta sensibilità);

premere PTT [11] per confermare, oppure attendere 5 secondi.

Per disattivare la funzione VOX seguire le indicazioni sopra riportate selezionando la voce oF.

6.5 Funzione Vibra-Call

Midland G7E XT è dotato del dispositivo “Vibra-Call”, ovvero la possibilità di attivare il vibratore interno

al momento della ricezione del “TONO DI CHIAMATA”.

Per attivare ciò occorre eseguire le seguenti istruzioni:

1. Premere 5 volte il tasto MENU[17], nché il display mostra [6];

2. Premendo i tasti /[19] si può inibire o attivare la funzione (on: Attiva oF: Disattiva);

3. Confermare premendo il tasto PTT [11] oppure attendere 5 secondi.

In questo modo tutte le volte che viene ricevuto il tono di chiamata Midland G7E XT vibrerà.

Questa funzione inibirà la possibilità di udire il tono di chiamata.

6.6 Funzione ROGER BEEP (Tonalità di conferma ne conversazione)

Al rilascio del tasto PTT [11], quindi alla ne di ogni trasmissione, viene emessa una tonalità, che indica

al vostro interlocutore che può iniziare a parlare. Nel Midland G7E XT questa funzione è disattivata di

default.

1. Premere 6 volte il tasto MENU[17], nché sul display compare “ rb oF”;

2. Con i tasti / [19] selezionare “on” e sul Display comparirà“ rb on”;

3. Premere il tasto PTT [11], oppure attendere 5 secondi per confermare la programmazione.

Il Roger Beep adesso è attivato.

6.7 Funzione CALL

Midland G7E XT ha la possibilità di inviare 5 diversi toni di chiamata. Per inviarla occorre premere il tasto

CALL/ [12]. I toni possono essere selezionati nel seguente modo:

1. Premere 7 volte il tasto MENU[17], nché il display mostra “CA 1”.

2. Premendo il tasto / [19] si possono udire le 5 melodie preimpostate;

3. Confermare premendo PTT [11] oppure attendere 5 secondi.

In questo modo tutte le volte che viene inviato un tono di chiamata verrà utilizzata quella determinata

suoneria.

Se è attiva anche la funzione Vibracall (Vedi 6.5) il tono chi chiamata non verrà udito.

6.8 Funzione Dual Watch

Questa funzione permette di monitorare costantemente 2 canali a scelta. Procedimento:

1. Posizionarsi su uno dei 2 canali che si desidera monitorare.

2. Premere 9 volte il tasto MENU[17] afnché il display mostra “TX oF RX”.

3. Con i tasti / [19] selezionare il secondo canale che si desidera monitorare.

4. Premere il tasto PTT [11] oppure attendere 5 secondi per conferma.

Per interrompere il Dual Watch, premere il tasto MON/SCAN [18].

6.9 Beep Tastiera

Nel caso si desideri escludere la suoneria dei tasti alla loro pressione è possibile farlo operando nel

seguente modo:

1. Premere 8 volte il tasto MENU[17], nché il display mostra “bP on”.

2. Premendo i tasti / [19] fare in modo che il display mostri “bP of”.

3. Confermare premendo il tasto PTT [11] oppure attendere 5 secondi.

In questo modo tutte le volte che si preme un tasto non si sentirà alcun suono.

7. SOLUZIONE DEI PROBLEMI

Il vostro Midland G7E XT dovrebbe garantirvi anni di perfetto funzionamento. Se tuttavia presentasse

dei problemi, consultate questo capitolo prima di rivolgervi al centro assistenza della vostra zona.

7.1 Azzeramento delle impostazioni (Reset)

Se il vostro ricetrasmettitore presentasse qualche malfunzionamento logico (simboli incongruenti

sul display, blocco delle funzioni ecc.), potrebbe non trattarsi di un guasto vero e proprio, ma di un

problema causato da altri fattori esterni, ad esempio di un’impostazione errata indotta da qualche

disturbo proveniente dalla rete elettrica durante la ricarica delle batterie. In questo caso, potete

ripristinare il ricetrasmettitore sulle condizioni di fabbrica cancellandone le memorie ed azzerandone

le impostazioni:

1) Spegnete il ricetrasmettitore;

2) Togliete le batterie per circa 60 secondi (Cap.4.4)

Prima di effettuare il reset, suggeriamo di prendere nota di tutte le impostazioni eseguite, in quanto

verranno cancellate.

8 SPECIFICHE TECNICHE

Canali ................................................................................................................................................... 8

Generazione delle frequenze .....................................................................................sintetizzatore PLL

Copertura di frequenza ..............................................................................446.00625 ÷ 446.09375MHz

Passo Canalizzazione ..............................................................................................................12.5 KHz

Alimentazione ................................................................................................................. 6+/- 10% VCC

Temperatura operativa..................................................................................................... da -20° a +55°

Dimensioni (senza antenna) .........................................................................58 (L)x 122 (A)x34 (P) mm

Peso (senza batterie) .................................................................................................................... 123gr

Ciclo di funzionamento ........................................................................... TX 5%, RX 5%, stand-by 90%

8.1 Trasmettitore

Potenza di uscita .......................................................................................................................500 mW

Tipo di modulazione .......................................................................................................................... FM

Reiezione Spurie ...........................................................................................rispetta le normative ETSI

8.2 Ricevitore

Sensibilità a 12dB Sinad..............................................................................................................0,35µV

Reiezione canali adiacenti ..............................................................................................................70dB

Potenza di uscita audio ...........................................................................................300mW a 10% THD

Frequenze intermedie.................................................................................... 1°:21,4 MHz ; 2°:450 KHz

Presa per microfono esterno e ricarica.....................................................................jack stereo 2,5 mm

Presa per altoparlante esterno ................................................................................. jack mono 3.5 mm

Le speciche sono soggette a modica senza preavviso.

FIGURA 1 FIGURA 2

Midland G7E XT

Two-colour PMR446 transceiver

1. INTRODUCTION

Combing the latest technology in radio communication along with a sturdy mechanical frame, the

Midland G7E XT makes the ideal and effective solution for both the professionals who need to stay

in touch with colleagues (construction sites, buildings, hotels, trade fairs, shows) or with leisure

users that just want to keep up with friends and family. Its robust frame, ease of use and simple

design mean that it is ideal for use in any activity. The Midland G7E XT is extremely practical and

operates on the PMR446 band (please see chart in user guide for restrictions on use).

The Midland G7E XT incorporates all the functions that you would expect to see on the latest

and most advanced two way radio transceivers and guarantees reliability and maximum efciency.

Other key features include an LCD backlit display, a Vibrating call alert feature for use in high-noise

areas and an auto power save function which reduces battery consumption by up to 50%. All of the

features on this outstanding radio are easily accessible thanks to the centrally mounted controls.

Coverage

The maximum range depends on terrain condition and is obtained during use in an open space.

The only limitation to maximum possible range are environmental factors such as blockage caused

by trees, buildings, or other obstructions. Inside a car or a metallic constructions, the range can be

reduced. Normally the coverage in the city, with buidings or other obstructions is about 1 or 2 Km. In

open space but with obstructions like trees, leafs or houses the maximum possible range is about 4-6

Km. In open space, without obstructions and in sight, like for example in mountain, the coverage can

be more than 12 Km.

Main functions

• PMR446 transceiver

• VIBRACALL function

• LCD display with backlight

• Low battery indicator

• Auto power save: automatic current economy circuit

• 38 CTCSS tones in TX and RX

• CALL button with 5 tones selectable

• Automatic squelch adjustment

• Buttons for the channel selection

• SCAN function

• Keypad lock

• Hi/low power selection

• Roger Beep on/off

• VOX for hands-free communications

• 2 Pin jack for ext. mike / ext. speaker / battery recharge

NOTE: The manufacturer, with its effort to constantly improve product quality, reserves the right to

change characteristics and features without prior notice.

2. ABOVE ALL….SAFETY!

2.1 Simbols used

For ease and convenience of use, this manual uses symbols to highlight urgent situations, practical

advice, and general information.

! Exclamation marks such as this one indicate a crucial description regarding technical repairs,

dangerous conditions, safety warnings, advice, and/or other important information. Ignoring

these symbols may result in serious problems and/or damage and/or personal injury.

Notes such as this one indicate practical advice that we suggest be followed for the optimal

performance of the equipment

2.2 Warnings

! BATTERIES - Strictly follow all the directions and warnings on the batteries stated at chapter 4.1

! Do not open the radio for any reason! The radio’s precision mechanics and electronics

require experience and specialized equipment; for the same reason, the radio should under

no circumstances be realigned as it has already been calibrated for maximum performance.

Unauthorized opening of the transceiver will void the warranty.

! Do not use detergents, alcohol, solvents, or abrasives to clean the equipment. Just use a

soft, clean cloth. If the radio is very dirty, slightly dampen the cloth with a mixture of water

and a neutral soap.

3. IDENTIFYING THE PARTS

3.1 Display

Your Midland G7E XT keeps you constantly updated about its

operational status through a Liquid Crystal Display (LCD). The

symbols and their corresponding parameters that may appear,

according to the operational status of the device, are described

as follows:

1. VOX - Activation of VOX function.

2. TX- during transmission (PTT pressed).

3. This symbol appears when the keypad lock is activated.

4. CHANNEL - These two large digits indicate the channel

selected.

5. It warns you of the battery pack / AA batteries low

charge.

6. Vibra-Call function activated.

7. H (High) / L(Low) - shows the high or low power selection.

8. RX - (busy channel): appears on the display when the

transceiver is receiving a signal.

9. CTCSS tones - these 2 small digits indicate the selected

CTCSS tone (1 - 38).

3.2 Radio

Refer to this picture to identify the various parts of the device:

10. VOLUME knob - On/off switch for the device and adjusts

volume of reception.

11. PTT button (push to talk) - Press this button to transmit.

12.

CALL/ button - to send a call on the selected channel. If

you keep it pressed for about 5 seconds, the keypad lock is

activated.

13. Built-in MICROPHONE - Here is where sound is picked up by

the microphone.

14. Built-in SPEAKER - Here is where the speaker is housed.

15. ANTENNA - Receives and transmits radio signals.

16. SPK/MIC socket (under protective cover) - To connect to

external audio devices (headphones, microphone etc.) and to the battery charger.

17.MENU button - Press this button to display the device’s menu.

18.

MONITOR/SCAN button- Press this button once to activate SCAN (scanning of channels). Keep

the same button pressed for about 2 seconds to activate MON function. This function temporarily

cuts off Squelch (for weak signals).

19.

Scroll buttons / - Press these buttons to change setting within the MENU.

4. PREPARING THE TRANSCEIVER

Make sure the following items are supplied in the package before you start using your transceiver:

2 transceivers; double desktop charger; wall adaptor; 2 battery packs, 800m A/h NiMH; belt clip;

operational manual.

If any of the above is missing or damaged contact your supplier immediately.

4.1 Battery pack recharge

The supplied batteries are 1,2V NiMH type and must be recharged without taking them out of the

transceiver; it takes about 12 hours to fully recharge.

To recharge the batteries:

1. Connect the socket of the wall adaptor to a mains power socket and insert the charging plug of the

radio into the wall adaptor.

2. When charging is complete take out the plug from the radio and detach the socket of the wall adaptor

from the mains.

! Do not overcharge the batteries! When these are fully charged the charging process does not

stop automatically. Do not forget therefore, to detach the wall adaptor from the radio as soon

as the batteries are charged.

! Do not try to charge alkaline batteries or non rechargeable batteries. Make sure that when

you charge the radio, only rechargeable NI-MH batteries should be contained in the battery

compartment! It is very dangerous attempting to recharge other types of batteries (for example

alkaline or manganese batteries). Batteries which are not suitable to be recharged may leak,

explode or even burn and cause damage!

! Using a different battery charger other than the one specied can cause damage to your device

or may even cause explosions and personal injuries.

! Do not throw batteries into re or place them near heat as this may cause explosions or personal

injuries. Dispose of the batteries according to procedures set out by local regulations.

! Do not mix old and new batteries or batteries of different types or batteries which have been

used in different manners.

4.2 Memory effect of rechargeable batteries

Rechargeable NiMH (Nickel-Metal-Hydrate) batteries are affected by what is known as the “memory

effect”. This phenomenon is associated with a drastic reduction of battery autonomy and is triggered if

the batteries are regularly charged before being fully discharged and/or are not completely recharged.

To avoid the memory effect:

• When possible, recharge the batteries only when they are completely discharged (until the device

turns itself off during normal use)

• Do not disconnect the battery charger before the time indicated for a full battery charge.

• Discharge and recharge your batteries completely at least twice a month.

The memory effect should not be confused with the normal battery life, which is 300-400 cycles

of charge/discharge on average. It is completely normal for operating duty to decrease when the

batteries have reached the end of their life; at this point, you will need to substitute the batteries.

4.3 Installing and removing the belt clip

With the belt clip you can easily attach the transceiver

to your belt. The clip however, must be removed in

order to install or change the batteries. To remove

the belt clip follow the indication of picture 1. To x

the clip back to the device slot it in the guides at the

back of the transceiver until it clicks into place.

4.4 Installing/removing the batteries

4.4.a Removal

1) Remove the belt clip as explained in paragraph

4.3;

2) Open the battery compartment as shown in

picture 2;

3) Remove the batteries;

4) Replace the battery cover and x the belt clip.

4.4.b Installation

1) Remove the belt clip as explained in paragraph 4.3;

2) Insert the batteries pack into the battery compartment;

3) Replace the battery cover and x the belt clip.

5.BASIC OPERATION

5.1 Turning on/off

To turn on the transceiver, turn the VOLUME [10] knob clockwise until you hear it clicks: the LCD display

will light up and do an Auto-Test. Subsequently you will hear 3 beeps of different tones. To turn off the

transceiver, turn the knob counter-clockwise until you hear another click. The LCD display will turn off and

subsequently you will hear 3 beeps of different tones.

5.2 Volume control

Turn the knob VOLUME[10] to about half way and adjust it to a comfortable level as soon as you receive

a signal. If you do not receive a signal you can use the button MON/SCAN [18] described at par. 5.4.

5.3 Transmission and reception

The button PTT [11] is located on the top left side of the device. To transmit:

1) Make sure that no one else is currently talking on the selected channel;

2) Keep button PTT [11] rmly pressed: TX [2]will appear on the display;

3) Before you start talking wait for a fraction of a second then speak normally, in the direction of the

microphone, and hold the device at a distance of about 5 cm.

4) When you have nished, release the PTT [11]: TX [2]will disappear from the display;

5) When the radio is in reception mode (PTT [11] not pressed) you will automatically receive any

communication (RX [8] displayed).

During transmission and reception try, as far as possible, to keep the antenna in vertical position and

to avoid obstacles towards the direction of the other party.

5.4 MON button (Monitor)

The Monitor button is for temporarily excluding (opening) the squelch, in order to listen to signals that

are too weak to keep the squelch permanently opened. By excluding the squelch you will avoid listening

the communication “chopped” by the squelch. In order to activate the Monitor function, so as to listen to

all trafc on the selected channel, keep pressed the MON/SCAN [18] button for about 2 seconds. Keep

pressed the button MON/SCAN [18] for about 2 seconds to disable this function.

5.5 Scanning all channels

Midland G7E XT can automatically search for signals throughout the PMR446 band by scanning, i.e.

selecting the channels in rapid sequence. When a signal is detected, the scanning pauses on that channel

and you can transmit by pushing PTT [11] . If you press PTT [11] during scanning you can transmit on the

channel from which the scanning started. The scroll buttons / [19] allow you to change the direction

of scanning (from lower channels to higher ones or vice versa) and therefore to skip communications

which are of no interest.

Press briey the button MON/SCAN [18] to start scanning.

If you want to stop it, press again MON/SCAN [18]. Your transceiver will go back to the channel from

which the scanning originally started.

5.6 Display backlight

If there is insufcient light to read the display you can press the MENU [17] button to switch the display

back light on for about 5 seconds.

Switching the backlight on the display adds an additional drain on the batteries. Try to make a

moderate use of this.

5.7 Keypad lock

Keep pressed CALL/ [12] for about 5 seconds and [3] will be displayed as conrmation. Only PTT

[11] and CALL/ [12] remain active. To disable this function, keep pressed again CALL/ [12] for 5

seconds approx.

5.8 Power Save

The battery power saving feature enables a reduction in the consumption of up to 50%; power saving

comes on automatically when the transceiver does not receive any signal for more than 7 seconds. When

the batteries are discharged, the icon [5] appears on the display: replace or recharge the batteries.

6.MENU button

6.1 Channel selection

Press once the MENU [17] button. The number of the channel [4] will start ashing on the display. Press

the scroll buttons / [19] to scroll up or down the PMR channels till you select the desired channel.

Press the PTT [11] button to conrm, or wait for 5 seconds.

PMR446 channels

Channel Frequency RX/TX (MHz) Channel Frequency RX/TX (MHz)

P1 446.00625 P5 446.05625

P2 446.01875 P6 446.06875

P3 446.03125 P7 446.08125

P4 446.04375 P8 446.09375

6.2 CTCSS tones selection

Midland G7E XT can receive in two modes:

a) Open trafc: in this case you will hear any communication transmitted on the selected channel;

b) Group mode CTCSS: CTCSS tones are access keys that allow you to receive only messages

coming from parties using the same channel and code. The speaker will remain muted until the

correct CTCSS tone is received.

To activate 1 of 38 different CTCSS tones in RX and TX

1. Turn on the radio.

2. Select the desired channel.

3. Press twice MENU [17] until the display shows the channel with the CTCSS tone [9] ashing on the

right (“of” default condition).

4. Select the desired CTCSS tone by pushing the / [19] controls.

5. To conrm the setting, press the PTT [11] key or wait for approximately 5 seconds.

To deactivate CTCSS tones

If you want to operate with no CTCSS code:

1. Press twice the MENU [17] key until the display shows the desired channel and the CTCSS [9] tone

blinking on the right.

2. Select “of” with / [19] buttons.

6.3 Choosing high or low transmission power

Batteries are drained more quickly during transmission. In order to extend the battery life you can select

the low power when transmitting over short distances.

Procedure:

1) Press the MENU [17] button for 3 times and Pr will be displayed.

2) Select L [7] using the scroll buttons / [19].

3) Press PTT [11] to conrm, or wait for 5 seconds.

If you want to transmit a longer distance repeat the above procedure to select the high power. At step

2 select H [7]. When the batteries are in good conditions, high power is 500mW, whereas low power is

10mW.

A low battery level during transmission will reduce the performance of your device.

6.4 VOX function

Midland G7E XT enables hands free conversations through VOX function. The sensitivity of VOX function

can be adjusted in 2 different levels. You can enable VOX function with or without accessories.

To activate VOX function press the MENU [17] button 4 times and VOX [1] will appear on the display.

Use the scroll / [19] buttons to select:

• OFF: Disabled;

• 1: 1st Level (low sensitivity);

• 2: 2nd Level (high sensitivity);

Press PTT [11] to conrm or wait for 5 seconds.

To disable the VOX function follow the instructions above and select option oF.

6.5 Vibra-Call function

Midland G7E XT is equipped with the “Vibra-Call” feature, which provides a silent alert for incoming

calls.

To activate it, follow these steps:

1. Press the MENU [17] button for 5 times, until the display shows [6];

2. Use the / [19] buttons to disable or enable this feature (on: enables, oF:disables);

3. Push PTT [11] to conrm or wait for 5 seconds.

Everytime Midland G7E XT receives a call, it will vibrate.

When the Vibracall function is enabled, the call tone won’t be heard.

6.6 ROGER BEEP (End transmission tone)

Every time you end transmission (PTT [11] released), Midland G7E XT gives out a sound that indicates

to the other party that s/he can start talking. This function is factory disabled. To activate it:

1) Press six times the MENU [17] button, until the display shows “rb oF”;

2) Using the scroll buttons / [19] select “on” and “rb on” will be displayed;

3) To conrm the roger beep activation, press PTT [11] button or wait for 5 seconds.

6.7 CALL function

Midland G7E XT can send 5 different call tones. To send this audio signal to other users, press the

CALL/ [12] key.

To select the call tones:

1. Push the MENU [17] button 7 times, until the display shows “CA 1”.

2. By pushing / [19] you will hear the 5 pre-set melodies.

3. Conrm by pressing the PTT [11] key or wait for 5 seconds.

Now, each time your Midland G7E XT sends out a tone call, it will beep with the selected melody.

If the Vibracall function is activated (See par. 6.5), the call tone won’t be heard.

6.8 Dual Watch function

This function allows the monitoring of 2 channels of your choice. Procedure:

1. Select one of the 2 channels you want to monitor.

2. Press 9 times the MENU [17] button, until the display shows “TX oF RX”.

3. With the / [19] button select the second channel to monitor.

4. Push the PTT [11] key or wait for 5 seconds for conrmation.

To disable the function, press the MON/SCAN [18] button.

6.9 Keypad beep

To deactivate the keypad beep, follow these steps:

1. Press for 8 times the MENU [17] button, until “bP on” is displayed.

2. Use the / [19] buttons until the display shows “bP of”.

3. Conrm by pushing the PTT [11] or wait for 5 seconds.

Now you won’t hear any beep at the pressure of any button.

7. TROUBLESHOOTING

Your Midland G7E XT is designed to provide you with years of optimal performance. If for some reason

problems arise, refer to this chapter before contacting a service centre in your region.

7.1 Reset

If your transceiver experiences a logical malfunction (improper symbols on the display, blocking of

functions, etc.), it may not be experiencing a true failure, but rather a problem caused by external factors.

For example, it may have an incorrect setting brought on by a noise or spikes in the electrical system

during battery recharging. In such cases, you can reset the transceiver to its factory-programmed

settings, by resetting all parameters:

1) Turn off the transceiver

2) Remove the batteries for about 60 seconds (Par.4.4)

Before you go ahead with the reset, we recommend that you take note of all the setting you have

carried out as they will be deleted.

8 TECHNICAL SPECIFICATIONS

Channels .............................................................................................................................................. 8

Frequency range .......................................................................................446.00625 ÷ 446.09375MHz

Channel spacing .......................................................................................................................12.5 KHz

Power supply .....................................................................................................................6+/- 10% Vdc

Temperature ............................................................................................................. from -20° to +55°C

Dimensions (w/o batteries) .......................................................................... 58 (L)x 122 (H)x34 (D) mm

Weight (w/o batteries) .................................................................................................................... 123gr

Duty cycle ............................................................................................... TX 5%, RX 5%, stand-by 90%

8.1 Transmitter

Output power .............................................................................................................................500 mW

Modulation ......................................................................................................................................... FM

Spurious rejection .......................................................................................within European legal terms

8.2 Receiver

Sensitivity @ 12dB Sinad ............................................................................................................0,35µV

Adjacent channel rejection .............................................................................................................70dB

Audio output power................................................................................................300mW @ 10% THD

Intermediate frequencies .......................................................................... 1st :21,4 MHz ; 2nd:450 KHz

Jack for ext.mike and recharge ....................................................................................... stereo 2,5 mm

Jack for ext. speaker ........................................................................................................ mono 3.5 mm

Specications are subject to change without notice.

Picture 1 Picture 2

Midland G7E XT

Transceptor PMR446

1. INTRODUCCIÓN

Combinando las últimas tecnologías en radiocomunicación junto a un robusto chasis, el Midland G7E

XT es la solución ideal y efectiva tanto para los profesionales que tienen que estar en contacto con sus

compañeros (obras, hoteles, ferias, eventos deportivos, etc.) como para el usuario que sólo necesita

hablar con su familia o amigos. Un chasis robusto, facilidad de uso y un diseño efectivo lo convierten

en ideal para usarlo en cualquier actividad. El Midland G7E XT es extremadamente práctico y trabaja

en la banda de uso libre pmr446 (revise el cuadro de restricciones al uso que acompaña al presente

manual). El Midland G7E XT aúna a las funciones que cabría esperar en equipos de última generación,

abilidad y máxima ecacia. Entre otras características incluye display iluminado, Vibra-Call (alerta de

llamada por vibración) para su uso en ambientes ruidosos y ahorro de baterías automático, el cual

reduce el consumo hasta un 50%. Todas las funciones de este equipo son fácilmente accesibles gracias

a la posición central de los mandos.

Alcance

El máximo alcance se obtiene utilizando los equipos al aire libre y dependiendo de las características

del terreno. Factores ambientales como árboles, edicios y otros obstáculos pueden hacer que dismi-

nuya el rango de cobertura. Así mismo dentro de un coche o bajo estructuras metálicas, el alcance

puede disminuir. Normalmente la cobertura en la ciudad, con edicios y otros obstáculos es entre 1 y 2

Km. En espacios abiertos con algún tipo de obstáculo, el alcance puede estar entre 4-6 Km. y, sin nin-

gún tipo de obstáculo, por ejemplo entre dos montes, al alcance podría ser superior a los 12 Km.

Características principales:

• Transceptor pmr446

• Función de vibración -Vibra-Call

• Display LCD retroiluminado

• Indicador de batería baja

• Ahorro de baterías automático

• 38 subtonos CTCSS en TX y RX

• Tecla de llamada “CALL” con 5 tonos seleccionables

• Squelch de ajuste automático

• Teclas de selección de canal

• Función SCAN

• Bloqueo de teclado

• Selección de potencia alta/baja (banda PMR)

• Roger Beep on/off

• VOX control para comunicación manos libres

• Conector 2 Pin para micro-altavoz externo y toma de carga de baterías.

Nota: el fabricante, con el n de mejorar constantemente la calidad del producto, se reserva la facultad

de modicar las características sin previo aviso.

CTE International SRL, declara, bajo su responsabilidad, que este aparato cumple con lo dispuesto

en la Directiva 99/05/CE, del Parlamento Europeo y del Consejo de 9 de marzo de 1999, transpuesta

a la legislación española mediante el Real Decreto 1890/2000, de 20 de noviembre”

escrito del titular

2. ANTES DE NADA… ¡SEGURIDAD!

2.1 Simbología utilizada

Para una lectura rápida y racional hemos utilizado símbolos que presentan situaciones de máxima

atención, consejos prácticos o simples informaciones.

! Las advertencias indicadas con el punto de exclamación evidencian una descripción de

máxima importancia referente a operaciones técnicas, condiciones peligrosas, advertencias

de seguridad, consejos y/o informaciones de máxima importancia. Su incumplimiento

podría causar serios problemas y/o daños y/o lesiones personales.

Las anotaciones como estas, indicadas con una hoja para apuntes, constituyen consejos prácticos

deimportanciaquerecomendamosseguirconelndedisfrutardelasmejoresprestacionesdel

equipo

2.2 Advertencias

! BATERÍAS -Siga estrictamente todas las indicaciones y advertencias referidas en el capítulo

4.1

! NO ABRA LA RADIO BAJO NINGÚN MOTIVO, la mecánica y la electrónica de precisión que

forman el equipo exige experiencia e instrumentación; por el mismo motivo no se debe

reajustar en absoluto la radio, ya que viene programada de fábrica con el n de obtener las

máximas prestaciones. La apertura de la radio por parte de personal no autorizado anulará

automáticamente la garantía.

! No utilice alcohol, disolventes o abrasivos para limpiar el equipo. Utilice sólo un paño suave

y limpio ligeramente humedecido con agua. En los casos más resistentes use un detergente

suave.

3. DESCRIPCIÓN DEL EQUIPO

3.1 Display

Su Midland G7E XT utiliza un display LCD (de cristal líquido)

que le informa continuamente de su estado operativo. Los

símbolos y los parámetros que pueden aparecer de vez en

cuando son los siguientes:

1. VOX - Indica la activación de la función VOX.

2. TX - Aparece cuando se está transmitiendo (tecla PTT

pulsada) o durante el envío de la llamada ‘CALL’.

3. - El símbolo del candado indica que se ha activado el

bloqueo del teclado.

4. CHANNEL - Los dos dígitos más grandes indican el canal

seleccionado.

5. - El símbolo de la pila avisa cuando las pilas están a

punto de agotarse.

6. - Función Vibra-Call activada.

7. H (High - Alta) / L(Low - baja) - Indica que se ha seleccionado

potencia alta/baja en transmisión.

8. RX - (canal ocupado): aparece en el display cuando el

transceptor está recibiendo una señal.

9. Subtono CTCSS: Los dos dígitos más pequeños facilitan

información sobre el subtono seleccionado.

3.2 Radio

Remítase a las siguientes imágenes para localizar y familiarizarse

con las diferentes partes del equipo:

10.

Mando VOLUMEN -Enciende/apaga el equipo y regula el

volumen de audio en recepción.

11. Tecla PTT (pulsar para hablar) - Pulsando esta tecla se

activa la transmisión del equipo.

12.

Tecla CALL/ - para enviar una llamada en el canal seleccionado. Si la mantiene pulsada durante

5 segundos, se activa el bloqueo del teclado.

13.

MICRÓFONO Integrado - Aquí se encuentra el micrófono para la transmisión.

14.

ALTAVOZ Integrado - altavoz que reproduce la señal recibida.

15.

ANTENA - Sirve para recibir y transmitir las señales de radio.

16.

Toma MIC/CHG (bajo la protección) -Permite la conexión de dispositivos de audio externos

(auriculares, micrófonos, etc.) y del cargador de baterías opcional.

17.

Tecla MENU - Pulsando esta tecla se activa la opción MENU.

18.

Tecla MONITOR/SCAN - Pulsando brevemente esta tecla se activa la función SCAN, exploración de

canales. Pulsando unos 2 segundos la misma tecla se accede a la función MON, esta función excluye

temporalmente el silenciador automático “Squelch” para recibir incluso las señales más débiles.

19. Teclas / - sirven cambiar los ajustes del MENU.

4. PREPARACION

Antes de utilizar su transceptor, asegúrese sobre todo de que la caja contiene:

2 transceptores; Cargador doble de sobremesa; Alimentador/adaptador de pared; 2 packs de baterías NiMH

de 800 mA/h; Clip de cinturón; Manual de usuario;

Si alguno de estos elementos faltara o estuviesen dañados, contacte inmediatamente con su proveedor.

4.1 Recarga de las baterías

Las baterías suministradas son de 1,2Vcc NiMH y deben ser cargadas sin quitarlas del equipo, siendo el

tiempo necesario para su carga de 12 horas.

Para cargar las baterías:

1. Conecte el alimentador/adaptador a una toma de red y el otro extremo en el transceptor.

2. Cuando la carga se haya completado, desconectar el transceptor del cargador y desenchufe de la red

el alimentador/adaptador.

! ¡No sobrecargue las pilas! Cuando las pilas están completamente cargadas, el proceso no se

detiene automáticamente. Por lo tanto, no olvide desconectar el transceptor del cargador en

cuanto haya transcurrido el tiempo necesario.

! ¡No intente recargar pilas alcalinas o cualquier pila no recargable! ¡Asegúrese de que en

el porta pilas del equipo, con el cargador conectado, se encuentren exclusivamente pilas

recargables NiMH! Es muy peligroso intentar recargar pilas de otro tipo (por ejemplo alcalinas

o de manganeso). ¡Las pilas no aptas pueden perder líquido, explotar o también quemar y

causar graves daños!

! El uso de un cargador no original puede causar daños al equipo o causar explosiones y

lesiones personales.

! No tire nunca las pilas al fuego, ni las acerque a fuentes de calor: pueden causar explosiones y

lesiones personales. Deseche las pilas siguiendo exclusivamente la normativa medioambiental

vigente.

! No mezcle pilas viejas y nuevas y/o de tipo diverso y/o usadas de forma diferente. Cada juego

de pilas usado debe estar compuesto siempre por los mismos elementos.

4.2 Efecto memoria en las pilas recargables

Las pilas recargables NiMH (Níquel-metal-hidrato) virtualmente no disponen de lo que llamamos el

“Efecto Memoria”. Éste se maniesta con una drástica disminución de la autonomía de uso del equipo y

se produce si, sistemáticamente, se recargan las pilas antes de haberlas descargado totalmente y/o no

se han cargado completamente. Para evitar el efecto memoria:

• Cuando sea posible, recargue las pilas únicamente después de haberlas descargado completamente

(hasta que el equipo se apague con el uso normal)

• No desconecte el cargador antes del tiempo necesario para efectuar una carga completa.

• Descargue y cargue a fondo las pilas por lo menos dos veces al mes.

El efecto memoria no debe confundirse con la vida normal de las pilas que es de aproximadamente

300-400 ciclos de carga/descarga. Es normal que la autonomía operativa disminuya cuando las pilas

lleganalnaldelciclodevida;enestecasocambielaspilas.

4.3 Fijación/extracción del clip de cinturón

El clip posterior de serie permite jar fácilmente el transceptor en el cinturón. Sin embargo es necesario

extraerlo para sacar o instalar las pilas. Para extraer el clip siga las instrucciones de la FIGURA 1.

Para jar de nuevo el clip al equipo, colóquelo en la ranura apropiada situada en la parte posterior del

transceptor y deslícelo hasta que oiga accionarse el seguro.

4.4 Instalación/Extracción de las pilas

4.4.a Extracción

1) Extraiga el clip de cinturón tal como se explica

en el punto 4.3;

2) Abra el porta pilas tal y como se muestra en la

gura2;

3) Extraiga las pilas del equipo;

4) Coloque de nuevo la tapa del porta pilas y clip

de cinturón.

4.4.b Instalación

1) Extraiga el clip de cinturón tal como se explica

en el punto 4.3;

2) Introduzca las pilas en el porta pilas;

3) Coloque de nuevo la tapa del porta pilas y clip

de cinturón.

5. OPERACIONES BÁSICAS

5.1 Encendido/apagado

Para encender el transceptor, gire el mando VOLUMEN [10] en el sentido de las agujas del reloj hasta

oír un clic mecánico: se encenderá el display LCD que efectuará un Auto-Test y sucesivamente se oirán

3 beep de tonalidades diversas. Para apagar el transceptor, gire el mando en el sentido contrario a las

agujas del reloj hasta oír nuevamente el clic mecánico: el display LCD se apagará y se emitirán 3 beep.

5.2 Regulación del volumen

Gire el mando VOLUMEN [10] hasta la mitad de su recorrido y en el momento que reciba una señal

regule el volumen a un nivel agradable. Si no recibe ninguna señal, puede utilizar la tecla MON/SCAN

[18] tal y como se describe en el punto. 5.4.

5.3 Transmisión y recepción

La tecla PTT [11] se encuentra en la parte superior del lateral izquierdo de su G7. Para transmitir:

1) Asegúrese de que no hay nadie más en ese canal;

2) Mantenga pulsada la tecla PTT [11]: en el display aparece TX [2];

3) Espere una fracción de segundo y hable con tono normal a unos 5 cm. de distancia en dirección al

micrófono del transceptor.

4) Cuando haya acabado, suelte la tecla PTT [11]: TX [2] desaparecerá del display;

5) Cuando el equipo está en modo recepción (tecla PTT [11] sin pulsar), recibirá automáticamente

cualquier comunicación.

Durante las operaciones de transmisión y recepción procure mantener la antena en posición vertical

y evite, en la medida de lo posible, la presencia de obstáculos en dirección a su interlocutor.

5.4 Tecla MON (Monitor)

La tecla Monitor permite excluir temporalmente el silenciador automático “squelch” para escuchar posibles

señales extremadamente débiles que no consiguen abrirlo de forma estable. De esta forma, evitará oír

la comunicación entrecortada. Para activar la función Monitor, pulse y mantenga pulsada durante unos

2 segundos la tecla MON/SCAN [18] para escuchar todas las comunicaciones de radio en el canal

seleccionado. Para desactivar esta función pulse durante unos 2 segundos la tecla MON/SCAN [18].

5.5 Exploración de canales

El Midland G7E XT puede buscar automáticamente señales en los canales de la banda de pmr446

realizando la “exploración”, es decir, seleccionándolos rápidamente en serie. Cuando se detecta una

señal, la exploración se detiene en ese canal y puede transmitir pulsando PTT [11]. Si pulsa PTT [11]

durante la exploración, puede transmitir en el canal desde el que ha comenzado la exploración. Las

teclas / [19] le permite cambiar la dirección de la exploración y, por lo tanto, omitir comunicaciones

que no sean de interés.

Pulse brevemente la tecla MON/SCAN [18] para comenzar la exploración. Si quiere detenerla, vuelva a

pulsar la misma tecla. El equipo volverá al canal desde el cual se comenzó la exploración.

5.6 Iluminación del display

Si la iluminación ambiental no es suciente para poder leer correctamente el display, pulsando la tecla

MENU [17], se iluminará durante unos 5 segundos.

La iluminación del display consume energía adicional de las baterías. Procure utilizarlo de forma

moderada.

5.7 Bloqueo del teclado

Mantenga pulsada la tecla CALL/ [12] durante unos 5 segundos y el bloqueo se conrmará con [3]

en el display. Solo el PTT [11] y CALL/ [12] permanecen activas. Para deshabilitar esta función, vuelva

a mantener pulsada CALL/ [12] durante 5 segundos aprox.

5.8 Ahorro de energía

La función de ahorro de batería permite una reducción del consumo de hasta el 50%; esta función

se activa automáticamente cuando el equipo no recibe ninguna señal durante más de 7 segundos.

Cuando la batería está descargada, el icono [5] aparece en el display: reemplace las pilas o recargue

las baterías.

6. Tecla MENU

6.1 Selección de canal

Pulse una vez la tecla MENU [17]. En el display parpadea el número de canal [4]. Pulse las teclas /

[19] para pasar hacia arriba o abajo los canales pmr446 hasta que encuentre el canal deseado por Ud.

Pulse PTT [11] para conrmar o espere 5 segundos.

Canales PMR446

Canal Frequencia RX/TX (MHz) Canal Frequencia RX/TX (MHz)

P1 446.00625 P5 446.05625

P2 446.01875 P6 446.06875

P3 446.03125 P7 446.08125

P4 446.04375 P8 446.09375

6.2 Selección de subtonos CTCSS

El Midland G7E XT puede recibir de dos maneras:

a) Abierto: en este caso escuchará cualquier comunicación realizada en el canal seleccionado.

b) Con subtono CTCSS: Los subtonos CTCSS le permiten escuchar solamente comunicaciones de

otros equipos que estén en el mismo canal y con el mismo subtono seleccionado. El altavoz no se

activará hasta que se reciba el subtono correcto.

Para activar 1 de los 38 subtonos diferentes en RX y TX

1. Encienda la radio.

2. Seleccione el canal deseado.

3. Pulse dos veces MENU [17] hasta que el display muestre el canal con el subtono [9] parpadeando a

su derecha (por defecto “of”).

4. Seleccione el subtono deseado pulsando las teclas / [19].

5. Para conrmar el ajuste, pulse PTT [11] o espere aproximadamente 5 segundos.

Para reactivar los subtonos

Si desea operar sin subtonos:

1. Pulse dos veces Menu [17] hasta que el display muestre el canal con el subtono [9] parpadeando a

su derecha.

2. Seleccione “of” con las teclas / [19].

6.3 Selección de potencia en transmisión

Las baterías se descargan más rápidamente durante la transmisión. Para prolongar su vida puede

seleccionar transmitir a baja potencia en distancias cortas.

Procedimiento:

1) Pulse la tecla MENU [17] 3 veces. En el display aparece Pr.

2) Seleccione L [7] usando las teclas / [19].

3) Pulse PTT [11] para conrmar o espere 5 segundos.

Si quiere transmitir a una distancia más larga, repita el proceso anterior seleccionando potencia alta. En

el paso 2 seleccione H [7]. Cuando las baterías están en buenas condiciones, la potencia alta es de 500

mW, mientras que la baja es de 10 mW.

Si las baterías están bajas, el equipo no tendrá la misma cobertura que con las baterías en perfectas

condiciones.

6.4 Función VOX control

Midland G7E XT permite conversaciones con manos libres a través de la función VOX. La sensibilidad

se puede regular en tres niveles. La función VOX puede activarse con o sin accesorios de audio

conectados.

Para activar el VOX, pulse 4 veces la tecla MENU [17] y en el display aparecerá VOX [1]

Utilizando las teclas / [19] seleccione:

• OF: Desactivado;

• 1: Nivel 1 (Baja sensibilidad);

• 2: Nivel 2 (Alta sensibilidad);

Pulse PTT [11] para conrmar o espere 5 segundos.

Para desactivar la función VOX siga las indicaciones indicadas anteriormente seleccionando OF.

6.5 Función Vibra-Call

El G7E está equipado con la función “Vibra-Call”, que proporciona una alerta silenciosa de llamadas

entrantes.

Para activarla, sigua estos pasos:

1. Pulse la tecla MENU [17] 5 veces, hasta que el display muestre [6];

2. Use las teclas / [19] para activar o desactivar esta función (on: activada, oF: desactivada);

3. Pulse PTT [11] para conrmar o espere 5 segundos.

Siempre que su Midland G7E XT reciba una llamada, vibrará.

Cuando la función “Vibra-Call” está activada, el tono de llamada no se escuchará.

6.6 ROGER BEEP (Tono n de conversación)

Al soltar la tecla PTT [11], al nal de cada transmisión, Midland G7E XT emite un tono que indica a su

interlocutor que puede empezar a hablar. Esta función está desactivada de fábrica. Para activarla:

1) Pulse la tecla MENU [17] seis veces hasta que en el display aparezca

“rb oF”;

2) Utilice las teclas / [19] para seleccionar “on” y en el display aparecerá “ rb on”;

3) Para conrmar la activación del roger beep, pulse PTT [11] o espere 5 segundos.

6.7 Función CALL

Midland G7E XT puede enviar 5 tonos de llamada diferentes. Para enviar este tono a otros usuarios,

pulse la tecla CALL/ [12].

Para seleccionar los tonos de llamada:

1. Pulse la tecla MENU [17] 7 veces, hasta que el display muestre “CA 1”.

2. Pulsando / [19] escuchará las 5 melodías preseleccionadas.

3. Conrme pulsando PTT [11] o espere 5 segundos.

Ahora cada vez que emita una llamada, sonara la melodía seleccionada.

Si la función “Vibra-Call” está activada, (ver par. 6.5), el tono de llamada no se escuchará.

6.8 Función DW (Doble Escucha)

Esta función le permite monitorizar dos canales cualesquiera. Para activarla:

1. Seleccione el primer canal que desea monitorizar.

2. Pulse 9 veces varias veces la tecla MENU [17] hasta que el display muestre “TX oF RX”.

3. Mediante las teclas / [19], seleccione el segundo canal a monitorizar.

4. Pulse el PTT [11] o espere 5 segundos para conrmar

Para desactivar el DW, pulse la tecla MON/SCAN [18]

6.9 Tonos del teclado

Para desactivar los tonos del teclado, sigua los siguientes pasos:

1. Pulse la tecla MENU [17] 8 veces hasta que el display muestre “bP on”.

2. Use las teclas / [19] hasta que aparezca en el display “bP of”.

3. Pulse PTT [11] para conrmar o espere 5 segundos.

Ahora no escuchará ningún tono cuando pulse cualquier tecla.

7. SOLUCIÓN DE PROBLEMAS

El Midland G7E XT ha sido diseñado para proporcionarle años de óptimas prestaciones. Si por alguna

razón aparece algún problema, lea este capítulo antes de contactar con el Servicio Post-Venta (e-mail:

[email protected])

7.1 Reset

Si su Midland G7E XT tiene algún malfuncionamiento (símbolos extraños en el display, bloqueo de

funciones, etc.), puede que no sea un fallo real, sino un problema causado por factores externos. Por

ejemplo, puede haberse desajustado debido a alguna interferencia o algún pico de tensión durante la

carga de las baterías. En tal caso, usted puede resetear el equipo a los valores originales de fábrica:

1) Apague el equipo

2) Retire las baterías durante 60 segundos aproximadamente (par.4.4)

Antes de efectuar el reset, le recomendamos que tome nota de todos los ajustes que haya realizado

ya que todos ellos se borrarán.

8. ESPECIFICACIONES TÉCNICAS

Canales ................................................................................................................................................ 8

Rango de frecuencias...............................................................................446,00625 ÷ 446,09375 MHz

Separación entre canales .........................................................................................................12,5 KHz

Alimentación ......................................................................................................................6+/- 10% Vcc

Temperatura ..................................................................................................................de -20° a +55°C

Dimensiones ............................................................................................. 58 (L) x 122 (H) x 34 (D) mm

Peso (sin baterías) ....................................................................................................................... 123 gr

Ciclo de trabajo........................................................................................... Tx 5%, Rx 5%, espera 90%

8.1 Transmisor

Potencia de salida .....................................................................................................................500 mW

Modulación ........................................................................................................................................ FM

Rechazo de espurias .....................................................................................................Según ETS 300

8.2 Receptor

Sensibilidad @ 12dB SINAD ......................................................................................................0,35 µV

Rechazo canal adyacente .............................................................................................................70 dB

Potencia de salida de audio .................................................................................300 mW @ 10% THD

Frecuencias intermedias ...............................................................................1ª: 21,4 MHz; 2ª: 450 KHz

Toma para micrófono exterior y carga ........................................................................... estéreo 2,5 mm

Toma para altavoz exterior ............................................................................................... mono 3.5 mm

Las especicaciones están sujetas a cambios sin previo aviso.

FIGURA 1 FIGURA 2

ITALIANOENGLISHESPAÑOL

Midland G7E XT

PMR 446 - Handfunkgerät

1. EINFÜHRUNG

Das neue Handfunkgerät MIDLAND G7 ist mit seiner überaus stabilen Konstruktion gleichermaßen für

professionelle Anwender, die mit den Kollegen auf Baustellen, in Gebäuden, Hotels, auf Messen und

Veranstaltungen Kontakt halten müssen, als auch für den Freizeitbereich unter Freunden und in der

Familie. Das MIDLAND G7 ist extrem praktisch und lässt sich ganz einfach bedienen. Es arbeitet auf dem

mittlerweile überall in der EU und den EWR Staaten freigegebenen PMR446 Frequenzbereich. Siehe auch die

Frequenztabelle am Schluss der Anleitung, sowie die Länderliste für die Benutzungsfreigabe.

Das Gerät hat alle Funktionen, die Sie von einem topaktuellen Handfunkgerät neuester Technologie erwarten.

Besonders hervorzuheben ist der VibraCall Alarm, mit dem Sie auch in lauter Umgebung keinen Anruf

verpassen, die automatische Power-Save-Funktion, die bis zu 50 % des Batteriestroms einspart und die

ergonomisch zentral angeordneten Bedientasten.

Funkreichweite

Die maximal erzielbare Reichweite hängt wesentlich von den Umbegungsbedingungen ab. Auf freiem Feld

oder von Bergen oder hohen Gebäuden aus ist die Reichweite am größten.

Die Reichweite wird im wesentlichen nur durch Hindernisse im Ausbreitungsweg begrenzt, wie Gebäude,

Baumbestand, Hügel oder grössere Metallkonstruktionen. Innerhalb von Fahrzeugen oder Stahlbetonkon-

struktionen kann die Reichweite geringer werden. Normalerweise erreicht man in städtischer Umgebung mit

Gebäuden und ähnlichen Hindernissen 1 bis 2 Km. Im Freien mit wenigen Bäumen, Büschen oder kleineren

Häusern kann man maximal 4-6 Km erzielen. In offenem Gelände, ohne Hindernisse in der Sichtverbindung,

z.B. von Bergen, Türmen oder Brücken aus sind bei guten Bedingungen auch mehr als 12 Km möglich.

Die Features des MIDLAND G7:

• 8 Kanäle im PMR 446 Bereich

• VibraCall - Vibrationsalarmierung

• LC Display mit Hintergrundbeleuchtung - alle Einstellungen sind jederzeit und bei allen

Beleuchtungsverhältnissen zu lesen

• Automatische Rauschsperre - verhindert nicht nur Rauschen und Störgeräusche, sondern reduziert den

Batteriestromverbrauch in den Empfangspausen!

• Automatische Batteriesparschaltung - reduziert den Stromverbrauch in Sende- und Empfangspausen

bis zu 50 %

• Ruftonfunktion mit 5 wählbaren Klingeltönen

• 38 CTCSS Toncodierungen - so bleiben Sie mit Ihren Partnern untereinander

• VOX Funktion - Automatische Sprachsteuerung zuschaltbar

• High-Low Leistungsumschaltung - reduziert die Sendeleistung und den Stromverbrauch beim Funk

über kurze Entfernungen

• Tastensperre - blockiert nicht gebrauchte Tasten und verhindert versehentliches Verstellen von

Einstellungen

• Batterie-Leer-Anzeige - zeigt an, wenn die Batterien zu leer werden.

• Buchsen für Lautsprecher (Hörer) und Mikrofon - auch externe Sprechgarnituren, wie Kopfhörer,

externe Mikrofone oder Kombinationen lassen sich anschließen

• Batteriebestückung frei wählbar: NiCd, NiMH Akkus oder im Notfall auch überall erhältliche Standard-

Alkali Batterien 4 x AA.

• Scan- Kanalsuchlauf - automatisches Absuchen aller Kanäle

• Roger Beep - Übergabesignal am Ende der Sendung

Hinweis: Änderungen, die dem technischen Fortschritt und der Produktpege dienen, behalten wir uns auch

ohne Vorankündigungen vor.

2. SICHERHEITSHINWEISE

2.1 In der Anleitung benutzte Symbole

Bestimmte Abschnitte dieser Anleitung sind wie folgt gekennzeichnet:

! ein wichtiger Abschnitt über technische Eigenschaften, Sicherheitswarnungen, oder potentiell

gefährliche Betriebszustände. So gekennzeichnete Abschnitte sollten Sie nicht ignorieren, sonst

gehen Sie u.U. ein Risiko ein, dass es zu einem Problem oder einer Störung mit möglichen Folgen

von Fehlfunktion über Defekte bis hin zu Verletzungsgefahr kommen kann..

So gekennzeichnet werden nützliche Bemerkungen oder Hinweise zum optimalen Betrieb des Geräts.

2.2 Warnhinweise

! BATTERIEN - Folgen Sie strikt den Hinweisen und Warnungen im Kapitel 4.3. und 4.4.

Öffnen Sie das Funkgerät bitte nicht. Für eine evtl. Reparatur oder einen Neuabgleich benötigt

man neben dem erforderlichen Fachwissen auch Spezialwerkzeug und regelmäßig kalibrierte

Messgeräte!

! Benutzen Sie keine agressiven Reinigungsmittel, keinenAlkohol, keine Scheuer- oder Lösungsmittel

zum Reinigen. benutzen Sie nur ein weiches, sauberes Tuch, allenfalls einen leicht angefeuchteten

Lappen bei starker Verschmutzung. Fällt ein Funkgerät ins Wasser, benutzen Sie es nicht wieder,

bevor nicht ein Spezialist alle Teile des Geräts in einem warmen Luftstrom entsprechend getrocknet

und vor Korrosion geschützt hat.

3. BESCHREIBUNG DER TEILE

3.1 Display

Im LC Display Ihres Handfunkgeräts sehen Sie alle Informationen

über den jeweiligen Betriebszustand. Die Symbole und Ihre

Bedeutung nden sie hier beschrieben:

1. VOX - automatische Sprachsteuerung ist aktiviert

2. TX - leuchtet beim Senden (drücken der Sendetaste PTT), ebenso

beim Ausstrahlen eines Ruftons oder bei Sprachsteuerung;

3. das Schloss-Symbol erscheint bei gesperrter Tastatur

4. CHANNEL - Die großen Ziffern zeigen die Kanalnummern, die

kleinen Ziffern die CTCSS Codierungen

5. Batteriesymbol warnt bei leer werdender Batterie oder Akkus

6. Vibra-Call Vibrationsalarm ist aktiviert

7. H (High) / L (Low) - zeigt die eingestellte Sendeleistung an.

8. RX - der Kanal ist belegt / das Gerät empfängt gerade ein Signal

9. CTCSS die kleinen Ziffern zeigen die CTCSS Codierungen an

3.2 Bedienelemente am Funkgerät

10. VOLUME Ein/Aus und Lautstärke

11. PTT/CALL Sende (Push-To-Talk-) und Ruftaste

12. CALL/ Rufttaste, bei längerem Drücken Tastensperre

13. Mikrofon Einsprache für das eingebaute Mikrofon

14. Lautsprecher

15. Antenne fest mit dem Gerät verbundene Gummi-Wendelantenne

(nicht abnehmbar!)

16. Kombibuchse (unter Gummiabdeckung) Kombibuchsen für ext.

Mikrofon, Hörer / Lautsprecher und Akku-Ladegerät

17. MENU Taste kurzer Druck schaltet nacheinander durch alle

Menüpunkte

18. MONITOR/SCAN kurzes Drücken: Suchlauf-Start / Stop. langes

Drücken: Öffnet Rauschsperre (Monitorfunktion für schwache

Signale)

19. Scrolltasten / Zum Herauf- und Herunterschalten von

Kanälen und zum Auswählen innerhalb der Menüpunkte

4. FUNKGERÄT IN BETRIEB NEHMEN

Prüfen Sie die zunächst die Packung auf Vollständigkeit:

2 Funkgeräte im Set, Doppel-Standlader, Steckerladegerät, 2 Batteriesätze 800 mAh NiMH, Gürtelclip,

Bedienungsanleitung bei fehlenden Teilen kontaktieren Sie Ihren Händler.

4.1 Gürtelclip anbringen / abnehmen

Der Gürtelclip dient zum Anklemmen des Funkgeräts

z.B. an den Hosengürtel. Zum Öffnen des Batteriefachs

müssen Sie den Clip jeweils abnehmen. Entriegeln Sie

den Clip wie angezeigt und schieben Sie ihn in bzw. aus

der Führung.

4.2 Installation von Batterien / Akkus bzw.

Batteriewechsel1

1) Gürtelclip abnehmen

2) Batteriefach durch Herunterschieben des Deckels

öffnen (siehe Zeichnung)

3) Batterien entsprechend den Markierungen einlegen

4) Batteriefach-Deckel wieder aufschieben

5) Gürtelclip wieder anbringen

! Bitte achten Sie unbedingt darauf, die Batterien

in der richtigen Polarität inzusetzen.

! Batteriefach- Deckel einrasten lassen!

4.3 Akkus auaden

Jedes Handfunkgerät benötigt zum Betrieb einen Satz Akkus. Es werden 4 Stück NiMH Akkus mit einer Kapazität

von 1800 mAh mitgeliefert. Alternativ lassen sich auch 4 Stück nicht auadbare Alkaline Batterien benutzen.

• auadbare NiMH (1,2 V) Akkus, wie die mitgelieferten 800 mAh NiMH Akkus, gibt es in verschiedenen

Kapazitäten (Angaben in mAh). Höhere Kapazität bedeutet längere Betriebsdauer, allerdings dauert auch

das Auaden solcher Akkus länger.

Die Ladezeit beträgt ca. 12-14 Stunden bei völlig entleerten Akkus. Ungebraucht sind diese Akkus meistens

leer, daher sollten Sie vor der ersten Benutzung aufgeladen werden.

• Bei eingelegtem Akkuset stecken Sie das DC Kabel vom Steckerlader in die Ladebuchse (CHG) und den

Steckerlader in eine 230 V Steckdose. Nach etwa 12-14 Stunden können Sie dann den Steckerlader wieder

vom Stromnetz und vom Funkgerät trennen.

• Akkus bitte nicht übermässig lange laden. Der Ladeprozess entspricht bei den mitgelieferten 1800 mAh Akkus

einer Normalladung, ein automatisches Abschalten am Ende der Ladung ist nicht vorgesehen. Gelegentliches

zu langes Laden schadet den Batterien allerdings nicht, da es sich nicht um einen Schnellladevorgang

handelt, der kontrolliert ablaufen müsste.

• Es lassen sich anstelle der mitgelieferten Akkus auch andere Akkus 1.2 V Mignon (=AA Grösse) benutzen,

jedoch können andere Ladezeiten - je nach Kapazität notwendig sein. Für eine Schnellladung benötigen Sie

ein separates Ladegerät, wie sie z.B. im Handel zusammen mit 4er Packs Akkuszellen angeboten werden.

Achten Sie bitte bei frenden Akkumarken darauf, dass die Akkus nicht dicker als das Normmaß sind, sonst

passen sie mitunter nicht in das Gerät! Leider halten sich nicht alle Akkuhersteller an die Normabmessungen,

besonders nicht bei über 2000 mAh. Unsere Empfehlung: 1800 mAh Akkus von ALAN verwenden, wenn Sie

einen Akkusatz als Reserve anschaffen möchten.

• Nicht auadbare Hochleistungsbatterien (1,5 V). Solche Batterien können Sie, meist als 4er Pack überall

bekommen. Wichtig ist, nur Alkaline-Hochleistungsbatterien zu benutzen und keine einfachen Zink-Kohle

Batterien, die sich nur für Taschenlampen eignen. versuchen.

! Versuchen Sie nie, nicht auadbare Batterietypen aufzuladen. Solche Batterien können auslaufen,

sich übermäßig erhitzen, platzen, das Funkgerät beschädigen und im schlimmsten Fall Brände und

Verletzungen verursachen.

Überprüfen Sie daher vor jedem Anschluss des Ladegeräts, ob Sie wirklich auadbare Akkus in das

Batteriefach eingelegt haben .

! Benutzen Sie nur von ALAN empfohlene Ladegeräte und kein anderes Netzteil!

! Werfen Sie nie verbrauchte Batterien oder Akkus ins Feuer, sondern entsorgen Sie verbrauchte

Batterien oder unbrauchbar gewordene Akkus bei den ortsüblichen Sammelstellen und nicht über die

Haushalts-Mülltonne!

! Installieren Sie nie auadbare und nicht auadbare Akkus/Batterien gemischt zur gleichen Zeit im

Gerät. Verwenden Sie immer ein komplettes Set der gleichen Sorte und -Marke, verwenden Sie auch

nicht entladene und volle Batterien zusammen.

! Wenn Sie das Funkgerät längere Zeit nicht benötigen, nehmen Sie die Batterien / Akkus solange aus

dem Gerät.

4.4 Vermeiden des Memoryeffekts bei auadbaren Akkus

Auadbare Nickel-Cadmium und Nickel-Metallhydrid-Akkus sind alle mehr oder weniger von dem Phänomen des

Memoryeffekts betroffen. Dieser Effekt äußert sich in einer mitunter drastischen Verkürzung der Betriebszeit des

Akkus, wenn ein Akku immer nur kurze Zeit gebraucht und dann gleich wieder aufgeladen wird. Der Akku „merkt

sich“ sozusagen die kurze Benutzungsdauer, „gewöhnt“ sich daran und wird eines Tages bei einem längeren

Einsatz versagen. Er verhält sich dann fast so, als wäre er defekt.

Den Memoryeffekt vermeiden Sie, indem Sie:

• wenn immer es möglich ist, den Akku solange benutzen, bis er tatsächlich leer ist, und dann erst wieder

auaden

• kurze Auade- und Entladezeiten vermeiden.

• Am besten 1 - 2 x im Monat Akkus vollständig entleeren (z.B. Funkgerät solange eingeschaltet lassen, bis es

sich automatisch ausschaltet) und anschließend wieder vollständig auaden. Am besten kommt man diesem

Verfahren nahe, wenn man sich einen zweiten Akkusatz besorgt und immer einen so ange benutzt, bis er

entleert ist, und dann erst wechselt.

• Einen Akku, der vom Memoryeffekt betroffen ist, kann man durch mehrmaliges vollständiges Entladen und

Auaden wieder zur einwandfreien Funktion bringen.

Der Memoryeffekt sollte nicht verwechselt werden mit der langsam nachlassenden Kapazität bei normaler

Alterung der Akkus. NiMH Akkus können ca. 300-400 x geladen und entladen werden, dann lä sst die

Kapazität stetig, aber sicher nach. Dann sollten Sie die Akkus entsorgen und ersetzen.!

5. DIE GRUNDFUNKTIONEN

5.1 Ein / Ausschalten und Lautstärkeeinstellung

ON / OFF / VOLUME im Uhrzeigersinn drehen: ein Klickgeräusch zeigt, dass sich das Gerät einschaltet. Das LC

Display schaltet sich ein, testet kurz alle Symbole in einem Auto-Test. 3 verschiedene Töne zeigen an, dass das

Funkgerät bereit ist. Ausschalten durch Zurückdrehen entgegen dem Uhrzeigersinn.

5.2 Lautstärke einstellen

Durch Drehen des VOLUME [10] Knopf stellen Sie die gewünschte Lautstärke ein. Bei schwachen oder

fehlenden Signalen können Sie durch längeres Drücken von des MON/SCAN [18] die Rauschsperre abschalten

und können an Hand des hörbaren Rauschens auch ohne Signal die Lautstärke abschätzen und einstellen.

5.3 Senden und Empfang

Die Sendetaste PTT [11] bendet sich oben an der linken Seite des Geräts

• überzeugen Sie sich, dass nicht schon gerade jemand auf dem Kanal spricht - sonst stören Sie ein

Gespräch

• Drücken Sie die Sendetaste PTT [11] während der gesamten Zeit, wo Sie Ihre Durchsage machen. Im Display

erscheint TX [2]

• Nach Drücken der Taste warten Sie zweckmäßigerweise einen kleinen Moment, bevor Sie an zu reden

fangen. Sprechen Sie aus ca. 5 cm mit normaler Stimme in das Mikrofon

• Nach Ende Ihrer Durchsage lassen Sie die Taste PTT [11] wieder los: Die Anzeige TX [2] erlöscht wieder, das

gerät schaltet automatisch wieder auf Empfang zurück

Halten Sie beim Senden und Empfangen (sofern möglich) die Antenne immer senkrecht und versuchen

Sie, sich soweit wie möglich von Ausbreitungshindernissen, wie Metallteile, Wände, aber auch gegenüber

anderen Personen, Abstand zu halten.

5.4 Rauschsperrentaste (Monitor)

Mit der Monitor-Taste können Sie vorübergehend die automatische Rauschsperre überbrücken, wenn ein Signal

z.B. so schwach wird, dass es nur noch zerhackt hörbar ist . Zum Öffnen der Rauschsperre drücken Sie die Taste

MON/SCAN [18] ungefähr 2 Sekunden lang. Das spätere Wiedereinschalten erfolgt genauso.

5.5 Automatischer Suchlauf über alle Kanäle (Scan)

Ihr MIDLAND G7 kann den Frequenzbereich automatisch nach benutzten Kanälen absuchen.

Sobald auf einem Kanal Funkbetrieb erkannt wird, bleibt der Suchlauf für ca. 5 Sekunden auf diesem Kanal und

Sie können die Durchsagen mithören, bevor der Suchlauf wieder automatisch weitersucht.

• Zum Starten des Suchlauf kurz die MON/SCAN [18] Taste antippen. Zum Stoppen wieder die gleiche Taste

antippen, das Gerät schaltet auf den vorher benutzten Kanal

• hat Ihr Scanner auf einem für Sie wichtigen Kanal gestoppt, so können Sie sich durch Drücken der Sendetaste

PTT [11] auch in die Kommunikation auf diesem Kanal einschalten.

• Ihr MIDLAND G7 bleibt aber dennoch im Scan Mode (die Kanäle blinken). Sie können den Suchlauf durch

Drücken der /[19] Tasten fortsetzen und auch die Suchlaufrichtung ändern.

• Wenn Sie die PTT [11] Taste während des Suchens drücken, dann können Sie auf den Startkanal

zurückschalten und dort senden.

• Die Scroll- Tasten /[19] ermöglichen auch das Überspringen uninteressanter Kanäle beim Suchlauf.

5.6 Displaybeleuchtung

Bei zu schlechtem Licht können Sie jederzeit die Displaybeleuchtung durch kurzes Antippen der MENU [17] taste

für jeweils 5 Sekunden einschalten.

 ZuhäugesBenutzenderBeleuchtungerhöhtdenBatteriestromverbrauchmerklich.

5.7 Tastensperre

Sie können die Scrolltasten des Geräts gegen zufällige Fehlbedienung schützen, indem Sie die Tastensperre

einschalten. Dann sind alle Tasten außer PTT [11] und CALL/ [12] blockiert.

• CALL/ [12] für etwa 5 Sekunden drücken

Zum Wieder-Abschalten der Tastensperre genauso vorgehen.

5.8 Automatische Stromsparschaltung

Diese Automatik spart bis zu 50 % Batterieleistung: Sobald Ihr Gerät mehr als 7 Sekunden nicht benutzt wird

und auch nichts empfängt, schalten sich alle nicht unbedingt notwendige Schaltungen in den Power Save mode.

Sobald Sie das Gerät wieder benutzen oder ein Empfangssignal ankommt, schalten sich alle Kreise wieder ein.

Bei leer werdender Batterie leuchtet die Batterieanzeige [3] auf. Ersetzen Sie dann ihre Batterien oder laden

Sie NiMH Akkus wieder auf.

6. MENÜFUNKTIONEN

6.1 Kanal einstellen

• 1 x MENU [17] Taste drücken. Eine der Kanalnummern wird blinken.

• Mit den Scroll-Tasten / [19] die Kanalliste auf- oder abwärts durchsuchen, bis Sie den gewünschten

Kanal gefunden haben.

• Kurz die Sendetaste PTT [11] antippen zur Bestätigung, oder 5 Sekunden warten. Die Einstellung ist dann

gespeichert.

 DieKanaltabellendenSieamSchlussderAnleitung.

Beachten Sie bitte, dass wir auf Anfrage für einige wenige Länder, in denen noch der LPD Frequenzbereich

zusätzlich freigegeben ist, eine Sonderausführung dieses Gerätes liefern, das beide Frequenzbereiche

überstreichen kann. Für diese Geräte gibt es eine separate Bedienungsanleitung. Bei Bedard fragen Sie bitte

Ihren Fachhändler

6.2 CTCSS-Codes einstellen

Mit im Funk unhörbaren Tönen (continuous tone coded squelch system) kann man auf Wunsch eine Übertragung

auf einem bestimmten Kanal zusätzlich codieren. Man erreicht damit, dass sich auf einem gemeinsam benutzten

Kanal bis zu 38 verschiedene Gruppen bilden können. Innerhalb einer Gruppe hört man dann nur alle dort

beteiligten Stationen, nicht aber fremde Teilnehmer.

Ihr Funkgerät kann in zwei Arten empfangen

• offener Funkverkehr: in diesem Fall hören Sie alle Sendungen auf Ihrem Kanal.

• codierter Funk mit CTCSS: Alle Mitglieder einer Gruppe entscheiden sich für einen aus den 38 möglichen

CTCSS Code-Tönen. Jetzt empfangen Sie nur noch Sendungen von Teilnehmern mit dem gleichen CTCSS

Code: bei allen anderen Signalen bleibt der Lautsprecher stumm.

CTCSS aktivieren:

• Funkgerät einschalten und Kanal auswählen.

• 2 x MENU [17] drücken, bis neben der Kanalzahl of oder eine Nummer 01..38 blinkt (of ist die

Werkseinstellung).

• mit / [19] den gewünschten Code auswählen.

• mit PTT [11] Taste bestätigen oder ca. 5 Sekunden warten.

CTCSS abschalten

• Wie oben vorgehen, jedoch dabei of auswählen.

Hinweis: Alle Teilnehmer einer Gruppe müssen den gleichen Kanal und die gleiche Codierung eingeschaltet

haben, sonst ist keine Funkverbindung möglich!

6.3 Hohe oder niedrige Sendeleistung einstellen

Beim Senden mit voller Leistung werden die Batterien sehr schnell verbraucht. Wenn Sie nur auf kurze

Entfernung sprechen möchten, dann probieren Sie bitte, ob die Verbindung auch mit kleiner Leistung gehalten

werden kann:

1) MENU [17] Taste 3 x drücken , es erscheint Pr

2) Wählen Sie kleine Leistung L [7] mit den Scrolltasten / [19].

3) Bestätigen Sie mit einem kurzen Antippen der Sendetaste PTT [11], oder warten Sie 5 Sekunden.

In der gleichen Weise können Sie auch jederzeit die Leistung wieder auf Hoch schalten, in dem Falle benutzen

Sie die Scrolltasten / [19] und es erscheint wieder H [7] erlischt wieder. Bei vollen Batterien liegt die volle

Leistung bei 0.5 Watt Strahlungsleistung und die niedrige Leistung bei max.10 mW.

 Wenn beim Senden die Batterie-Leer-Anzeige aueuchtet, ist das ein erstes Zeichen für eine schwächer

werdende Batterie. Schalten Sie daher auf kleine Leistung, dann können Sie die Batterien noch eine Zeit lang

ausnutzen

6.4 VOX Function (automatische Sprachsteuerung)

Ihr Funkgerät ermöglicht auch eine Freisprechfunktion, wenn Sie keine Möglichkeit haben mit einer freien Hand

die Sendetaste zu drücken. Die Ansprechempndlichkeit dieser automatischen Sprachsteuerung (VOC) kann

man in drei Stufen einstellen. Die automatische Steuerung funktioniert auch, wenn Sie eine VOX taugliche

externe Hör-Sprechgarnitur benutzen.

• Zum Einschalten 4 x MENU [17] drücken, es erscheint VOX [2]

• Mit /[19] wählen Sie zwischen:

• oF: Abgeschaltet (normale Sendetaste)

• 1: Stufe 1 (niedrige Empndlichkeit)

• 2: Stufe 2 (hohe Empndlichkeit)

• Einstellung bestätigen mit PTT [11] oder 5 Sekunden warten

• Zum Abschalten der Sprachsteuerung wählen Sie die oF Einstellung

Wir empfehlen, die VOX Steuerung nur in Verbindung mit externen Mikrofon/ Hörerkombinationen zu benutzen,

und auch nur, wenn keine zu starken Nebengeräusche vorhanden sind. Bei dem typischen Geräuschpegel z.B. auf

einem Motorrad ist die VOX-Steuerung nicht benutzbar und würde zu Störungen anderer Funkteilnehmer führen.

6.5 Vibrationsalarm (VibraCall)

Ihr MIDLAND G7 kann auch einen Vibrationsalarm empfangen, wenn Sie nicht durch Ruftöne gestört werden

wollen. Auch wenn die Gegenstation einen Tonruf aussendet, hören Sie diesen Ruf nur als Vibrationsalarm, wenn

dieser aktiviert ist.

Vibrationsalarm aktivieren:

• bei eingeschaltetem Gerät MENU [17] 5 x drücken, bis das Display das Vibracall- Symbol zeigt

• mit /[19] zwischen oF und on auswählen.

• mit PTT [11] bestätigen (oder 5 Sekunden warten).

Hinweis: Ein Vibrationsalarm kann nur von anderen MIDLAND G7 empfangen werden, nicht jedoch von anderen

Funkgeräte-Fabrikaten. Auch MIDLAND G7, bei denen die Rufmelodien ausgeschaltet sind, können durch

Drücken von CALL/ [12] einen Vibrationsalarm bei einem dazu aktivierten Partnergerät auslösen.

6.6 Roger Beep (Quittungston am Ende der Sendung)

Beim Loslassen der Sendetaste kann man einen Übergabeton hinzuschalten. Dieser Ton ist auf der Gegenseite

auch bei schlechter Verbindung deutlich zu hören und signalisiert, dass man aufgehört hat, zu sprechen. Zum

Ein- (bzw. Ausschalten) dieses Tonsignals

• 6 x MENU [17] drücken, im Display erscheint rb

• Mit / [19] zwischen oF (bzw. on) wählen

• PTT [11] antippen zur Bestätigung oder 5 Sekunden warten

6.7 CALL Klingeltöne senden

Mit der CALL Funktion senden Sie eine gut hörbare Rufmelodie an Ihre Gegenseite, um einen Anruf oder eine

Durchsage zu signalisieren.

• Zum Senden eines Ruftons CALL/ [12] drücken. Im Display erscheint TX und Sie hören die Rufmelodie im

Lautsprecher mit.

Beim MIDLAND G7 können Sie 5 verschiedene Klingeltöne auswählen.

• 7 x MENU [17] drücken, im Display erscheint CA 1

• Mit / [19] einen der 5 Klingeltöne auswählen. Gleichzeitig hört man den jeweils ausgewählten Ton im

Lautsprecher mit.

• PTT [11] zur Bestätigung antippen oder 5 Sekunden warten

6.8 Zweikanal-Überwachung (Dual Watch)

Mit dieser Funktion können Sie 2 Kanäle Ihrer Wahl überwachen. Zur Programmierung:

1. einen der beiden Kanäle aussuchen

2. 9 x MENU [17] drücken, bis das Display “TX oF RX” zeigt.

3. mit / [19] nun den zweiten Kanal auswählen

4. die PTT [11] Taste antippen oder 5 Sekunden warten zur Bestätigung

Zum Abschalten der Zweikanalüberwachung MON/SCAN [18] drücken.

6.9 Tastaturtöne

Mit diesem Menüpunkt können Sie die Bestätigungstöne beim Drücken der Tasten aus- oder

wiedereinschalten.

• Drücken Sie 8 x MENU [17] (bzw. so oft, bis der Menüpunkt bP on erscheint

• Mit den Scrolltasten / [19] wählen Sie bP oF bzw. bP on aus.

• Bestätigen Sie mit PTT oder warten Sie 5 Sekunden

7. TIPPS ZUR FEHLERSUCHE

Ihr Funkgerät ist für eine lange Lebensdauer konzipiert. Durch hochintegrierte Baugruppen ist auch der

Abgleichaufwand minimiert und es ist kaum damit zu rechnen, dass sich Ihr Gerät im laufe der Zeit mehr als

zulässig verstellen sollte. Falls ein Problem auftreten sollte, versuchen Sie bitte zunächst, in diesem Kapitel

eine Lösung zu nden, bevor Sie das Funkgerät zu einer Reparatur einschicken.

7.1 Reset

Bei Fehlfunktionen (seltsame Anzeigen, blockierte Tasten und Funktionen usw.) kann u.U. die CPU Ihres

Gerätes blockiert sein. das kann durch äußere Einüsse (wie bei jedem Computer) gelegentlich passieren, z.B.

durch elektrische Entladungen in der Nähe oder Störungen über das Stromnetz beim Auaden, oder durch die

Nähe zu einem starken anderen Sender. Hier hilft ein Reset auf die Grundeinstellung (Auslieferungszustand)

weiter:

• Gerät ausschalten

• Batterien für mindestens 60 Sekunden herausnehmen

Notieren Sie sich Ihre Einstellungen bevor Sie einen Reset machen, da nach dem Reset der Lieferzustand

wiederhergestellt ist

8. TECHNISCHE DATEN

Kanäle ..........................................................................................................................................1-8 (PMR 446)

Frequenzbereiche.....................................................................................................446.00625-446.09375 MHz

Kanalabstand.........................................................................................................................................12.5 kHz

Frequenzerzeugung .............................................................................................CPU gesteuertes PLL System

Stromversorgung .................................................................................................................. 4.8 bis max. 6 VDC

Arbeitstemperaturbereich ........................................................................................................von -20° to +50°C

Abmessungen.........................................................................................122x58x34 mm (Höhe x Breite x Tiefe)

Gewicht (ohne Batterien) ..................................................................................................................... ca. 120 g

Duty Cycle (Betriebsperioden).......................................................................... TX 5 %, RX 5 %, StandBy 90 %

8.1 Sender

Sendeleistung

(gemessen als Strahlungsleistung über Antenne) .........................................................................max. 500 mW

Modulation ......................................................................................................................................FM, 8k50F3E

Störstrahlungsunterdrückung .............................................................................. nach EN Norm EN 300 296-2

8.2 Empfänger

Empndlichkeit für 12dB SINAD. ............................................................................................................. 0,35µV

Nachbarkanalunterdrückung. ..................................................................................................................... 70dB

Audio Ausgangsleistung ............................................................................................ 300mW bei10% Klirrfaktor

Zwischenfrequenzen .......................................................................................... 1.ZF:21,4 MHz ; 2.ZF:450 KHz

Mikrofon und Ladeanschluss ........................................................................................................ 2.5 mm stereo

externer Lautsprecher/ Höreranschluss ......................................................................................... 3.5mm mono

9. FREQUENZTABELLE KANAL / FREQUENZLISTE

• Der Buchstabe P vor der Kanalnummer zeigt an, dass es sich um PMR 446 Kanäle handelt.

PMR446

Kanal Frequenz (MHz) Kanal Frequenz (MHz)

P1 446.00625 P5 446.05625

P2 446.01875 P6 446.06875

P3 446.03125 P7 446.08125

P4 446.04375 P8 446.09375

9.1 Gesetzliche Gewährleistung

Der Verkäufer dieses Geräts gewährt Ihnen eine gesetzliche Gewährleistung von zwei Jahren nach Kaufdatum

des Geräts. Diese Gewährleistung (im Sprachgebrauch auch Garantie genannt) umfasst alle Fehler, die durch

defekte Bauteile oder fehlerhafte Funktionen innerhalb der Gewährleistungsfrist auftreten sollten, nicht jedoch

Fehler, die auf normaler Abnutzung beruhen, wie z.B. Batterien, Akkus, Kratzer im Display, Gehäusedefekte,

abgebrochene Antennen, sowie Defekte durch äußere Einwirkung, wie z.B. ausgelaufene Batterien,

Überspannung durch unsachgemäße externe Spannungsversorgung oder Verwendung ungeeigneten

Zubehörs. Ebenso sind Fehler von der Gewährleistung ausgeschlossen, die auf nicht bestimmungsgemäßen

Umgang mit dem Gerät beruhen.

Bitte wenden Sie sich bei Gewährleistungsansprüchen unmittelbar an den Händler, bei dem Sie das Gerät

erworben haben, vergessen Sie Ihre Kaufquittung als Garantienachweis nicht und beschreiben Sie bitte den

aufgetretenen Fehler möglichst genau.

9.2 Technische Informationen

Technische Informationen, die jeweils neueste CE Konformitätserklärung, Bedienungsanleitungen, sowie die

jeweils aktuellen Updates zu den sich möglicherweise noch ändernden Länder-Bestimmungen nden Sie auf

unserem Download-Server http://www.hobbyradio.de

Bei technischen Fragen wenden Sie sich bitte an unsere Technik-Hotline unter:

Service in Deutschland über:

Alan Electronics GmbH

Daimlerstr. 1 k

63303 Dreieich

Hotline:

Tel: 0900 1234 222 (69 Cents / Min aus dem deutschen Festnetz)

Fax: 06103 9481 60

e-mail: [email protected]

Service-Download: www.hobbyradio.de

DEUTSCH

Zeichnung 1 Zeichnung 2

DEUTSCH

Midland G7E XT

Två-färgad PMR446 sändare/mottagare

1. INTRODUKTION

I denna produkt kombineras den senaste tekniken för radiokommunikation med ett tåligt chassi.

Den är lämplig för användning både yrkesmässigt och privat. Den är robust och enkel att använda

G7E-XT har alla funktioner som du förväntas hitta på nya avancerade radioapparater för

tvåvägskommunikation, det garanterar bästa tänkbara tillförlitlighet och effektivitet.

Den har: LCD-display med bakgrundsbelysning, vibrationsfunktion för inkommande samtal - bra i

miljöer med högt ljud. Automatiskt strömsparläge – minskar batteriförbrukningen upp till 50 %.

Räckvidd (PMR frekvensband)

The maximum range depends on terrain condition and is obtained during use in an open space.

The only limitation to maximum possible range are environmental factors such as blockage caused

by trees, buildings, or other obstructions. Inside a car or a metallic constructions, the range can be

reduced. Normally the coverage in the city, with buidings or other obstructions is about 1 or 2 Km. In

open space but with obstructions like trees, leafs or houses the maximum possible range is about 4-6

Km. In open space, without obstructions and in sight, like for example in mountain, the coverage can

be more than 12 Km.

Funktioner

• PMR 446 sändare/mottagare

• Vibra-Call funktion

• LCD display med bakgrundsbelysning

• Varning för låg batterinivå

• Automatisk batterisparfunktion

• 38 CTCSS-toner i TX och RX (subkanaler)

• Tonanrop med 5 olika valbara melodier

• Automatisk brusspärr

• Knappar för kanalval

• SCAN-funktion (kanalsökning)

• Knapplås

• Omkopplingsbar mellan hög/låg effekt

• Roger-Beep - Signal när du avslutar samtalet

• VOX – Röststyrd sändning vid hands-free användning.

• Anslutning för mikrofon/yttre högtalare/batteriladdning

OBS: Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data..

2. SÄKERHETEN FRAMFÖR ALLT!

2.1 Symboler som används i bruksanvisningen

För att förenkla bruksanvisningen används symboler för vissa situationer, praktiska råd och allmän

information.

! Utropstecken används vid viktiga upplysningar om teknisk reparation, farliga förhållanden,

säkerhetsvarningar råd eller annan typ av viktig information. Om du inte följer texten vid

denna markering, kan det leda till problem med utrustningen och/eller skada på den, och/

eller personskada.

Denna symbol används för att visa praktiska anvisningar som bör följas för optimal användning

av produkten.

2.2 Varningar

! Batterier – Följ noga alla råd och varningar för batterier som ges i kapitel 4.1.

! Öppna aldrig radions hölje! Radion innehåller precisionsmekanik och elektronik som kräver

specialverktyg och kunskap; av samma anledning får inte radion ändras på något sätt,

den är justerad för optimal funktion på fabriken. Om du öppnar höljet gäller inte garantin

längre!

! Använd inte alkohol, lösningsmedel eller starka rengöringsmedel vid rengöring. Använd en

mjuk trasa för att rengöra radion, fukta trasan med vatten och milt diskmedel om höljet är

mycket smutsigt.

3. BENÄMNINGAR

3.1 Display

G7E-XT håller dig konstant uppdaterad om dess status på

LCD-displayen. Symbolerna på displayen och deras betydelse

beskrivs här:

1. VOX - Röststyrningsfunktionen är aktiverad.

2. TX- Visas under sändning (PTT intryckt).

3. Visar att knapplåset är aktiverat.

4. KANAL - De två stora siffrorna visar inställd kanal.

5. Visar att batteriet/batteripacken håller på att ta slut.

6. Vibra-Call funktionen är aktiverad.

7. H (High) / L(Low) - Visar inställd effekt, Hög – Låg

8. RX - Visas på displayen när radion tar emot en signal.

9. CTCSS - De två små siffrorna visar inställd CTCSS-ton (1 – 38).

3.2 Radio

10. VOLUME - Strömbrytare Av/På och volymkontroll.

11. PTT - Sändtangent, tryck på den för att sända.

12.

CALL/ - Sänd ett tonanrop på inställd kanal, tryck och håll in

i 5 sekunder för att aktivera knapplåset.

13.

INBYGGD MIKROFON - Här tar mikrofonen upp ljudet.

14.

INBYGGD HÖGTALARE.

15.

ANTENN - Tar emot och sänder radiosignalerna.

16.

SPK/MIC (under skyddslocket) - Anslutning för yttre hörlur,

mikrofon eller batteriladdning.

17.MENU - Tryck på knappen för att visa meny.

18.

MONITOR/SCAN - Tryck en gång för att starta SCAN

(kanalsökning), tryck och håll in i 2 sekunder för att aktivera

MON -funktionen som tillfälligt stänger av brusspärren

(för svaga signaler).

19.

Scroll-knappar / - Använd dessa knappar för att ändra

inställningarna i menyn.

4. FÖRBEREDELSER INNAN ANVÄNDNING

Kontrollera att förpackningen innehåller: 2 radioapparater, dubbel bordsladdare, batterieliminator,

2 batteripack 800 mAh NiMH, bältesfäste och bruksanvisning. Kontakta genast försäljningsstället om

något saknas.

4.1 Laddning av batteripack

De bifogade laddningsbara batterierna är av typ 1.2V NiMH och skall inte tas ur apparaten vid laddning,

de tar ca 12 timmar att ladda upp helt.

Ladda batterierna så här med dubbelladdaren:

1. Anslut batteriladdaren till ett eluttag och anslut radions laddningskontakt till batteriladdaren.

2. Ta bort laddningskontakten från radion när laddningen är klar ta sedan ur batterieliminatorn ur eluttaget.

! Överladda inte batterierna! Laddningen upphör inte automatiskt när de är fullt uppladdade,

kom därför ihåg att själv avbryta laddningen direkt när batterierna är uppladdade.

! Försök aldrig att ladda alkaliska eller andra batterier som ej är uppladdningsbara. Kontrollera

innan laddning påbörjas att det nns endast laddningsbara batterier av typen NiMH i

batterifacket! Det är mycket farligt att försöka ladda upp batterier som inte är avsedda för

uppladdning (alkaliska, brunstensbatterier etc.) de kan börja läcka, explodera och till och med

börja brinna och orsaka skada på era sätt.

! Om du ansluter en annan typ av batterieliminator än den bifogade, kan det skada radioapparaten.

De kan explodera och orsaka personskada.

! Kasta inte batterier i elden och utsätt dem inte för stark värme av annan typ. De kan explodera

och orsaka personskada. Kasserade batterier skall hanteras på ett miljövänligt sätt. Är du

osäker på hur du ska gå tillväga, kontakta din kommun.

! Blanda inte nya och gamla batterier eller batterier av olika typ.

4.2 Minneseffekt i laddningsbara batterier

Laddningsbara batterier av typen NiMH (Nickel-metallhydrid) påverkas av något som kallas ”minnesfunk-

tion”. Detta fenomen leder till en drastisk försämring av batterikapaciteten och uppkommer genom att

batterierna laddas upp innan de är helt urladdade.

Undvik ”minneseffekten” så här:

• Försök om möjligt att endast ladda upp batterierna när de är helt urladdade (vänta till radioapparaten

stänger av sig själv för att batteriet är slut).

• Avbryt inte laddningen innan batterierna är helt uppladdade.

• Urladda och ladda sedan upp batterierna minst två gånger per månad.

Minneseffekten ska inte blandas ihop med den normala livslängden för batterierna som är ca

300 – 400 uppladdningscykler. Det är fullt normalt att batteriernas kapacitet sjunker mot slutet av

deras livstid, då måste du ersätta dem med nya likvärdiga batterier.

4.3 Demontera bältesfäste

Med bältesfästet monterat kan du enkelt fästa

radioapparaten i bältet. Bältesfästet måste dock tas

bort innan byte av batterier. Pilen på bild 1 visar hur

bältesfästet skall tas bort, tryck sedan fast det igen

tills det ”snäpper” fast.

4.4 Sätt i/ta ur batterierna

4.4.a Ta ur batterierna

1. Ta bort bältesfästet enligt 4.3

2. Öppna batterifacket som visas i bild 2.

3. Ta ur batterierna

4. Sätt tillbaka batteriluckan och bältesfästet

4.4.b Sätt i batterierna

1. Ta bort bältesfästet enligt 4.3.

2. Öppna batterifacket som visas i bild 2.

3. Sätt i batterierna enligt märkningen. Sätt tillbaka batteriluckan och bältesfästet.

5. NORMAL ANVÄNDNING

5.1 Slå på / stäng av

• Slå på radioapparaten så här: Vrid volymknappen (10) medurs tills du hör att den klickar till, displayen

tänds och apparaten genomför en Autotest. Efter ett tag hör du tre ”Beep” med olika toner

• Stäng av radioapparaten så här: Vrid volymknappen (10) moturs tills du hör att den klickar till,

displayen släcks och tre ”Beep” med olika toner hörs.

5.2 Volymkontroll

Vrid volymknappen (10) medurs halva vägen, justera sedan volymen så snart som radion tar emot en

signal. Om du inte får in någon signal kan du använda knappen MON/SCAN (18) se kap. 5.4.

5.3 Sändning och mottagning

PTT-knappen (11) nns på vänstra sidan av radion. Sänd så här:

1. Lyssna först på den inställda kanalen för att kontrollera att ingen radiotrak förekommer.

2. Håll in PTT-knappen ganska hårt: TX (2) kommer att visas på displayen.

3. Vänta ett kort ögonblick börja sedan tala normalt i riktning mot mikrofonen, håll radioapparaten på ett

avstånd av ca 5 cm från munnen.

4. Släpp PTT-knappen (11) när du har pratat färdigt, TX (2) försvinner från displayen.

5. När radion har återgått till mottagningsläge (PTT ej intryckt) kommer du automatiskt att höra

meddelanden som sänds på den inställda kanalen. RX (8) visas på displayen.

Försök att hålla radion vertikalt under sändning/mottagning och försök att välja en plats där inga

hindernnsmellanradioapparaterna.

5.4 MON (monitorning)

MON/SCAN-knappen (18) är en temporär frånkoppling av brusspärren, den används vid avlyssning av

svaga signaler som annars inte når förbi brusspärren. Genom att aktivera monitoring-funktionen slipper

du höra att brusspärren ”klipper av” mitt i den mottagna signalen.

• Aktivera MON: Tryck och håll in MON-knappen i ca 2 sekunder för att aktivera monitoring.

• Stäng av MON: Tryck och håll in MON-knappen i ca 2 sekunder för att stänga av monitoring.

5.5 Sök av alla kanaler (scanning)

G7E XT kan avsöka alla kanaler på PMR446-bandet genom s.k. scanning. Alla kanaler söks av snabbt

kontinuerligt tills en signal hittas, då upphör scanningen så länge som signalen tas emot, sedan startar

scanningen automatiskt igen. När en signal hittas kan du sända på den kanalen genom att trycka in

PTT (11), om du trycker in PTT under pågående scanning kommer däremot sändningen att ske på den

kanalen som var inställd när scanningen började. Du kan välja riktning för scanningen (uppåt – neråt)

med scroll-knapparna / (19).

• Aktivera scanning: Tryck snabbt in MON/SCAN-knappen (18) för att starta scanning.

• Stäng av scanning: Tryck snabbt in MON/SCAN-knappen (18) för att stoppa scanningen, mottagningen

återgår till den kanal som var inställd när scanningen började.

5.6 Display bakgrundsbelysning

Tryck på MENU (17) om du vill tända bakgrundsbelysningen på displayen, den kommer då att lysa i ca

5 sekunder.

Tänk på att belysningen drar ström, använd därför inte denna funktion i onödan.

5.7 Knapplås

Radioapparaten har knapplåsfunktion som låser knapparna, i detta läge kan endast PTT (11) och

CALL/ (12) aktiveras.

• Aktivera knapplås: Tryck och håll in CALL/ (12) i ca 5 sekunder för att aktivera knapplåset. visas

på displayen.

• Öppna knapplås: Tryck och håll in CALL/ (12) i ca 5 sekunder för att öppna knapplåset.

5.8 Strömsparläge

Automatiskt strömsparläge som aktiveras automatiskt om ingen signal har tagits emot under 7 sekunder,

det minskar batteriförbrukningen med upp till 50 %. När batterierna börjar bli dåliga visas symbolen

(5) på displayen; byt ut eller ladda batterierna.

6. MENU-KNAPP

6.1 Välj kanal

Tryck på MENU (17) en gång, den inställda kanalens nummer (4) blinkar på displayen. Använd scroll-

knapparna / (19) för att stega till önskad kanal. Tryck in PTT (11) (eller vänta i 5 sekunder) för att

bekräfta ditt val av kanal.

PMR446 kanaler

Kanal Frekvens RX/TX (MHz) Kanal Frekvens RX/TX (MHz)

P1 446,00625 P5 446,05625

P2 446,01875 P6 446,06875

P3 446,03125 P7 446,08125

P4 446,04375 P8 446,09375

6.2 CTCSS (subkanal/kodsignal)

G7E XT kan ta emot i två olika lägen:

a) Open trafc: in this case you will hear any communication transmitted on the selected channel;

b) Group mode CTCSS: CTCSS tones are access keys that allow you to receive only messages

coming from parties using the same channel and code. The speaker will remain muted until the

correct CTCSS tone is received.

• Aktivera 1 av 38 olika CTCSS i TX/RX.

1. Slå på radioapparaten.

2. Ställ in önskad kanal.

3. Tryck in MENY (17) två gånger tills displayen visar kanalen med den inställda CTCSS-koden (9)

blinkande på höger sida av displayen (från början visas ”of” på displayen).

4. Välj önskad CTCSS-signal med scroll-knapparna / (19). Tryck in PTT (11) (eller vänta i 5 sekunder)

för att bekräfta ditt val av kanal.

• Stäng av CTCSS.

1. Tryck in MENY (17) två gånger tills displayen visar kanalen med aktuell CTCSS-kod blinkande.

2. Välj ”of” med scroll-knapparna / (19) för att stänga av funktionen och återgå till ”Öppen trak”.

6.3 Välj hög eller låg effekt

Batterierna belastas mera vid sändning än under mottagning, för att förlänga batteriernas livslängd kan

du vid korta avstånd använda låg effekt (Low).

Ändra till låg effekt så här:

1. Tryck på MENU (17) tre gånger tills Pr visas på displayen.

2. Välj L (7) med scroll-knapparna / (19).

3. Tryck in PTT (11) (eller vänta i 5 sekunder) för att bekräfta ditt val. Upprepa ovanstående om du vill

återgå till Högt effektläge men välj H. Om batterierna är i god kondition är sändningseffekten 500 mW

i läge H men bara 10mW i läge L.

Dåliga batterier reducerar effekten under sändning.

6.4 Röststyrning (VOX funktion)

Midland G7E XT har röststyrningsfunktion för hands-free användning. Känsligheten för röststyrningen

kan justeras i 2 olika nivåer. Du kan aktivera VOX med eller utan tillbehör.

• Aktivera VOX-funktion.

1. Tryck på MENU (17) fyra gånger tills VOX visas på displayen. Välj önskad funktion med scroll-

knapparna / (19):

• OFF: Avstängd VOX-funktion

• 1: Nivå 1 (låg känslighet)

• 2: Nivå 2 (hög känslighet)

2. Tryck in PTT (11) (eller vänta i 5 sekunder) för att bekräfta ditt val.

Upprepa ovanstående för att stänga av funktionen men välj ”oF” med scroll-knapparna / (19) för att

stänga av röststyrningen.

6.5 Vibra-Call (vibrationsfunktion för inkommande tonanrop)

Midland G7E XT har en Vibra-Call-funktion som gör det möjligt att uppmärksamma dig på inkommande

tonanropl ljudlöst genom vibration.

1. Tryck på MENU (17) fem gånger tills (6) visas på displayen.

2. Välj önskad funktion med scroll-knapparna / (19):

• Välj on för att aktivera funktionen.

• Välj oF för att stänga av funktionen.

3. Tryck in PTT (11) (eller vänta i 5 sekunder) för att bekräfta ditt val.

Varje gång G7E XT tar emot ett tonanrop kommer den att vibrera.

När Vibra-Call funktionen är aktiverad hörs ingen ringsignal vid inkommande samtal.

6.6 ROGER BEEP (ton som sänds när du avslutar samtalet)

Varje gång som du avslutar ett samtal (när PTT-knappen släpps) sänder G7E XT en ton för att uppmärk-

samma den andra användaren att du har pratat färdigt så att han kan börja tala i sin radio. Denna funktion

är inte aktiverad när du köper radion.

• Aktivera Roger-Beep så här:

1. Tryck på MENU (17) sex gånger tills ”rb oF” visas på displayen.

2. Välj ”on” med scroll-knapparna / (19) för att aktivera funktionen, ”rb on” visas på displayen.

3. Tryck in PTT (11) (eller vänta i 5 sekunder) för att bekräfta ditt val.

6.7 CALL (tonanrop)

Midland G7E XT kan sända 5 olika melodier med toner. Tryck på CALL/ för att göra tonanrop.

Välj melodi för tonanropet så här:

1. Tryck på MENU (17) sju gånger tills ”CA 1” visas på displayen.

2. Välj mellan de olika melodierna med scroll-knapparna / (19), de olika melodierna hörs i tur och

ordning för varje gång som du trycker på knappen.

3. Tryck in PTT (11) (eller vänta i 5 sekunder) för att bekräfta ditt val.

Nu kommer den valda melodin att höras varje gång G7E XT sänder ett tonanrop.

Om Vibra-Call funktionen är aktiverad (se kap. 6.5) kommer inte tonanropet att höras.

6.8 Dual watch (passning på två kanaler)

Denna funktion gör det möjligt att lyssna på två kanaler som du har valt ut.

• Aktivera passning på två kanaler så här:

1. Välj den första av de två kanalerna som du vill ha passning på.

2. Tryck på MENU (17) nio gånger tills ”TX oF RX” visas på displayen.

3. Välj den andra kanalen som skall passas med scroll-knapparna / (19).

4. Tryck in PTT (11) (eller vänta i 5 sekunder) för att bekräfta ditt val.

• Stäng av så här:

1. Tryck på MON/SCAN (18) för att stänga av funktionen.

6.9 Knapptoner

När du trycker på en knapp hörs normalt en ton, funktionen går att stänga av.

• Stäng av knappljud så här:

1. Tryck på MENU (17) åtta gånger tills ”bP on” visas på displayen.

2. Stega till bP of med scroll-knapparna / (19).

3. Tryck in PTT (11) (eller vänta i 5 sekunder) för att bekräfta ditt val.

Nu kommer inga toner att höras vid knapptryckningarna.

7. FELSÖKNING

Denna produkt är konstruerad för att ge många års användande med optimal funktion. Kontakta

vår kundtjänst om något problem mot förmodan skulle uppkomma med produkten men läs först

igenom kap 7.1.

7.1 Reset (återställning)

Om radioapparaten beter sig konstigt, konstiga tecken på displayen etc. behöver det inte betyda att nå-

got fel har uppstått, det kan bero på yttre omständigheter. Till exempel kan inställningarna ändras om

batteriet har utsatts för spänningstoppar i elsystemet under laddningen. I sådana fall kan du behöva

återställa radioapparatens inställningar d.v.s. återställa alla parametrar till deras fabriksinställning.

• Återställ så här:

1. Stäng av radioapparaten.

2. Ta ur batterierna och vänta i ca 60 sekunder innan du sätter tillbaka dem.

Innan du gör en återställning rekommenderar vi att du skriver upp de eventuella egna inställningar

som du har gjort, de kommer ju att raderas vid återställningen.

8. TEKNISK SPECIFIKATION

Kanaler: ................................................................................................................................................ 8

Frekvensområde:......................................................................................446.00625 – 446.09375 MHz

Kanalseparation:.......................................................................................................................12.5 KHz

Strömförsörjning: ........................................................................................................... 6 +/- 10 % VDC

Användningstemperatur: .......................................................................................... Från -20º till +55ºC

Storlek (utan batterier): ................................................................................58 (l) x 122 (h) x 34 (d) mm

Vikt (utan batterier): ................................................................................................................. 123 gram

8.1 Sändare

Uteffekt: .....................................................................................................................................500 mW

Modulation: ........................................................................................................................................ FM

Undertryckning av

spurioser och spegelfrekvenser: .................................................. Inom lagliga gränsvärden för Europa

8.2 Mottagare

Känslighet vid 12dB Sin:.............................................................................................................0,35 μV

Grannkanalselektivitet: ..................................................................................................................70 dB

Uteffekt, audio: .....................................................................................................300mW vid 10% THD

Mellanfrekvenser: ...................................................................................... 1: a 21.4 MHz: 2: a 450 KHz

Anslutning för extern mikrofon

och laddning: ..................................................................................................................Stereo: 2,5 mm

Anslutning för extern högtalare:....................................................................................... Mono: 3,5 mm

De tekniska specikationerna kan ändras utan föregående meddelande.

Bild 1 Bild 2

SVENSKA

Midland G7E XT

Two-colour PMR446 transceiver

1. INTRODUKSJON

Dette produktet kombinerer den nyeste teknologien for radiokommunikasjon med et solid skrog.

Produktet er beregnet både for privat- og profesjonell bruk. Det er robust og enkelt i bruk.

G7E XT har alle funksjoner som forventes å nne på nye avanserte radioapparater for toveiskom-

munikasjon. Det garanteres både pålitelighet og god yteevne.

G7E XT har LCD-skjerm med bakgrunnsbelysning samt vibrasjonsfunksjon for innkommende sam-

taler og er også utmerket i miljøer med mye støy. Den er utstyrt med automatisk strømsparemodus,

som kan redusere batteriforbruket med inntil 50 %.

Rekkevidde (PMR frekvensbånd)

Rekkevidden er avhengig av hvilket miljø G7E XT blir brukt i. Den beste rekkevidden er ved fri sikt

mellom radioapparatene. Trær, fjellknauser og bygninger kan redusere rekkevidden betraktelig. Ved

bruk i kjøretøy eller andre steder med store metallater, reduseres rekkevidden. Normal rekkevidde

i vanlig bebyggelse er ca. 1 - 2 km. Hvis det er trær eller andre mindre hindringer mellom apparatene,

kan rekkevidden være 4 – 6 km. Ved fri sikt (for eksempel over vann eller på åpne fjellvidder) kan

rekkevidden være 12 km eller mer.

Funksjoner

• PMR 446 sender/mottaker

• Vibra-Call funksjon

• LCD-skjerm med bakgrunnsbelysning

• Indikator for lavt batterinivå

• Automatisk batterisparefunksjon

• 38 CTCSS-toner i TX og RX (subkanaler)

• Anrop med 5 forskjellige valgfrie melodier

• Automatisk brussperre

• Taster for kanalvalg

• SCAN-funksjon (kanalsøk)

• Tastelås

• Regulering for høy/lav effekt

• Roger-Beep - Signal for avsluttet samtale

• VOX – Stemmestyrt sending ved hands-free bruk

• Tilkoblingsmulighet for mikrofon, separat høyttaler og batterilader

NOTE: The manufacturer, with its effort to constantly improve product quality, reserves the right to

change characteristics and features without prior notice.

2. SIKKERHETEN FORAN ALT!

2.1 Symboler brukt i bruksanvisningen

Denne bruksanvisningen inneholder symboler for å fremheve viktige situasjoner, praktiske råd og

generell informasjon.

! Utropstegn blir brukt for å framheve viktige opplysninger om tekniske reparasjoner, farlige

situasjoner, advarsler/råd og/eller annen viktig informasjon. Dersom ikke teksten ved disse

markeringene følges, kan det oppstå problemer med utstyret og/eller skade på det, eller det

kan føre til personskade.

Dette symbolet brukes for å vise råd som bør følges, for å oppnå optimal utnyttelse av produktet.

2.2 Advarsler

! BATTERIER – Følg råd og advarsler for batterier som er beskrevet i kap. 4.1.

! Radioens deksel må ikke åpnes! Radioen inneholder presisjonsmekanikk og elektronikk,

som krever spesialverktøy og spesialkunnskap. Av samme årsak må det heller ikke endres

noe på radioen. Den er justert fra fabrikken for å oppnå optimal funksjon. Dersom dekselet

åpnes gjelder ikke lenger garantien!

! Bruk aldri alkoholholdige midler, sterke rengjøringsmidler eller løsemidler til rengjøring.

Rengjør med en lett fuktet myk klut og et mildt rengjøringsmiddel.

3. KNAPPER OG FUNKSJONER

3.1 Skjerm/Display

Ved hjelp av LCD-skjermen kan du holder deg kontinuerlig

oppdatert om statusen. Forklaring av symboler:

1. VOX – Stemmefunksjonen aktivert

2. TX – Vises under sendning (PTT inntrykket)

3. - Tastelås aktivert

4. KANAL – Kanalinnstillinger

5. – Indikerer dårlig batteri

6. – Vibra-Call-funksjon aktivert

7. H / L– Viser innstilt effekt, Høy – Lav

8. RX – Vises på skjermen når radioen mottar signaler

9. CTCSS - De to små tallene viser innstilt CTCSS-tone (1 – 38)

3.2 Radio

10.

VOLUME – Strømbryter Av/På og volumkontroll

11. PTT – Sendetast

12.

CALL/ – Send et toneanrop på innstilt kanal. Trykk og hold

inne i 5 sekunder for å aktivere tastelåsen

13.

Innebygget mikrofon

14.

Innebygd høyttaler

15.

Antenne

16.

SPK/MIC (under lokket) – Tilkoblingspunkt for eksterne

hodetelefoner, mikrofon eller batterilader

17.

MENU – Trykk på knappen for å vise meny

18.

MONITOR/SCAN – Trykk en gang for å starte SCAN

(kanalsøking). Trykk og hold inne i 2 sekunder for å aktivere

MON -funksjonen som midlertidig stenger brussperren (for

svake signaler)

19.

Søketaster og - Brukes til å bevege seg opp eller ned

i menyen

4. FORBEREDELSER FOR BRUK

Kontroller at forpakningen inneholder følgende: 2 radioapparater, dobbel bordlader, batterieliminator,

2 x 800 mAh NiMH (batteripakke), beltefeste og bruksanvisning.

Dersom noe savnes, ta kontakt med forhandler.

4.1 Lading av batteri

De medfølgende batteriene er av typen 1,2 V NiMH og skal ikke tas ut av apparatene ved lading. Det tar

ca. 12 timer å lade dem.

Batteriene lades på følgende måte:

1. Batteriladeren kobles først til et strømuttak og deretter til radioens uttak.

2. Når ladingen er fullført tas radioen(e) ut av laderen. Trekk også laderens støpsel ut fra strømuttaket.

! Overlad ikke batteriene! Ladingen opphører ikke automatisk når de er fulladet. Husk derfor på

at du selv må avbryte ladingen når batteriene er ferdig ladet.

! Lad ikke batterier som ikke er beregnet på dette. Kontroller, før ladingen startes, at batteriene

er ladbare og av typen NiMH! Det er meget farlig å forsøke å lade batterier som ikke skal lades.

De kan begynne å lekke, eksplodere, brenne eller forårsake andre skader.

! Dersom det benyttes en annen type batterilader enn den medfølgene, kan radioapparatene ta

skade. De kan eksplodere eller forårsake skader på personer eller gjenstander.

! Batteriene må ikke kastes på åpen ild eller utsettes for sterk varme. De kan eksplodere og

forårsake personskade. Kasserte batterier må håndteres miljøvennlig. Er du usikker på

hvordan du går fram, ta kontakt med lokale myndigheter.

! Bland aldri nye og gamle batterier eller batterier av forskjellige typer.

4.2 Minneeffekt i ladbare batterier

Ladbare batterier av typen NiMH (Nikkel-metallhydrid) påvirkes av en ”minnefunksjon”. Dette fenomenet

fører til en drastisk reduksjon av batterikapasiteten dersom batteriene lades opp før de er utladet.

”Minneeffekten” unngås på følgende måte:

• Batteriene bør være utladet før ny lading startes.

• Ladingen bør ikke avbrytes før batteriene er ferdig ladet.

• La batteriene lades helt ut og opp igjen minst to ganger per måned.

Minneeffekten skal ikke blandes med den normale levetiden for batteriene, som er ca. 300 – 400

oppladingssykluser. Det er normalt at batterienes kapasitet synker mot slutten av deres levetid. Da

må de erstattes med nye.

4.3 Demontere beltefestet

Radioapparatene kan enkelt festes til et belte med

hjelp av beltefestet. Beltefestet må fjernes for å

kunne skifte batterier. Pilen på bilde 1 viser hvordan

beltefestet skal tas av. Fest det igjen med et trykk til

du hører ett lite klikk.

4.4 Skifte batterier

4.4a Ta ut batteriene

1. Fjern beltefestet som beskrevet i pkt. 4.3.

2. Batteriholderen åpnes som vist på g. 2.

3. Ta batteriene ut.

4. Sett tilbake batterilokket og beltefestet.

4.4b Sett i nye batteriene

1. Fjern beltefestet som beskrevet i pkt. 4.3.

2. Batteriholderen åpnes som vist på g. 2.

3. Legg batteriet i. Følg merkingen i batteriholderen for å få satt det i riktig. Sett tilbake batterilokket

og beltefestet.

5. NORMAL BRUK

5.1 Slå på/av

• Radioapparatet slås på ved at volumknappen [10] dreies medurs til du hører et klikk. Skjermen

tennes og apparatet gjennomgår en test. Etter en liten stund høres tre ”Beep” med forskjellige toner.

• For å skru av dreies volumknappen [10] moturs til du hører et klikk. Skjermen slukkes og tre

forskjellige toner høres.

5.2 Volumkontroll

Drei volumknappen [10] medurs en halv gang. Juster deretter volumet når radioen tar i mot signaler.

Dersom du ikke får inn noe signal kan du bruke tasten MON/SCAN [18] se kap. 5.4.

5.3 Sende og motta

PTT-tasten [11] er på radioens ene side (venstre). Send slik:

1. Lytt først til den innstilte kanalen for å forsikre om at det ikke er noen trakk på radioen.

2. Hold PTT-tasten [11] inne: TX (2) kommer til å vises på skjermen.

3. Vent et lite øyeblikk. Deretter kan du snakke normalt i mikrofonens retning. Hold apparatet på en

avstand på ca. 5 cm fra munnen.

4. Slipp PTT-knappen [11]: når du har snakket ferdig. TX (2) forsvinner fra skjermen.

5. Når radioen har gått tilbake til mottakingsposisjon (PTT er ikke trykket inn) mottas automatisk

beskjeden som sendes deg. RX (8) kommer opp på skjermen.

Radioen bør holdes vertikalt ved bruk. Velg fortrinnsvis en plassering med minimalt med hindringer

mellom apparatene.

5.4 MON (monitoring)

MON/SCAN-knappen (18) er en midlertidig frakobling av brussperren. Den brukes til mottak av svake

signaler som lett kan bli ltrert bort av brussperren. Ved å aktivere monitoring-funksjonen slipper du å

høre at brussperren klikker midt i det mottatte signalet.

• Aktiver MON: Trykk og hold MON-knappen [18] inne i ca. 2 sekunder for å aktivere monitoring.

• Skru av MON: Trykk og hold MON-knappen [18] inne i ca. 2 sekunder for å deaktivere monitoring.

5.5 Søke kanaler (scanning)

Midland G7E XT kan gjennomsøke alle kanaler på PMR446-båndet. Den søker til den nner signaler.

Da opphører søkingen så lenge signaler mottas. Dersom de forsvinner starter søkingen igjen. Når signal

mottas kan denne kanalen brukes til å sende på ved å trykke inn PTT (11). Hvis du derimot trykker inn

PTT mens radioen søker etter en kanal, vil sendingen skje via den kanalen som radioen var innstilt på da

søkingen startet. Retning på søk etter kanal foregår med søketastene / [19].

• Aktivere søking: Trykk inn MON/SCAN-tasten [18] for å starte søking.

• Skru av søking: Trykk inn MON/SCAN-tasten igjen når søket skal stoppes. Mottak vil da gå tilbake til

den kanalen som radioen var innstilt på før søkingen startet.

5.6 Bakgrunnsbelysning på skjermen

Trykk på MENU [17] når du ønsker bakgrunnsbelysning på skjermen. Det skrus på etter ca. 5 sekunder.

Husk at belysningen tapper batteriet for strøm, ikke bruk det unødvendig.

5.7 Tastelås

Radioapparatene har tastelås for låsing av alle tastene. I denne posisjonen kan kun PTT (11) og

CALL/ [12] aktiveres.

• Aktivere tastelås: Trykk inn og hold CALL/ [12] inne i ca. 5 sekunder når tastelåsen skal aktiveres.

vises på skjermen.

• Åpne tastelås: Trykk inn og hold CALL/ [12] inne i ca. 5 sekunder når tastelåsen skal deaktiveres

igjen.

5.8 Posisjon for sparing av strøm

Automatisk strømsparemodus aktiveres dersom det ikke blir tatt i mot signal innen 7 sekunder. Reduserer

batteriforbruket med inntil 50 %. Når batteriene begynner å bli svake vil [5] vises på skjermen. Skift

batterier eller lad opp batteriene i apparatet.

6.MENY

6.1 Velg kanal

Trykk på MENU [17] en gang. Nummeret på den innstilte kanalen blinker på skjermen. Bruk søketastene

/ [19] for å gå til ønsket kanal. Trykk inn PTT [11] eller vent i 5 sekunder for å bekrefte ditt valg av

kanal.

PMR446 kanaler

Kanal Frekvens RX/TX (MHz) Kanal Frekvens RX/TX (MHz)

P1 446.00625 P5 446.05625

P2 446.01875 P6 446.06875

P3 446.03125 P7 446.08125

P4 446.04375 P8 446.09375

6.2 CTCSS (subkanal/kodesignal)

G7E XT kan ta imot i to forskjellige posisjoner:

a) Åpen trakk: I denne posisjonen høres all radiotrakk på den innstilte kanalen.

b) Gruppemodus med CTCSS: CTCSS kodesignaler gjør at du kun hører kommunikasjon fra andre

radioapparater som sender på samme kanal og med samme kodesignal. I denne posisjonen er

høyttaleren helt tause til riktig CTCSS-signal mottas.

Aktiver 1 av 38 forskjellige CTCSS i TX/RX.

1. Slå på radioapparatet.

2. Still inn ønsket kanal.

3. Trykk på MENU [17] to ganger til skjermen viser kanalen med den innstilte CTCSS-koden (9)

blinkende på høyre side på skjermen (fra starten av vises ”OF” på skjermen).

4. Velg ønsket CTCSS-signal med søketastene / [19]. Trykk inn PTT [11] eller vent i 5 sekunder for

å bekrefte ditt valg av kanal.

Skru av CTCSS.

1. Trykk på MENU [17] to ganger til displayet viser kanalen med aktuell CTCSS-kode blinkende.

2. Velg ”OF” med søketastene / [19] for å skru av funksjonen og å gå tilbake til ”Åpen trakk”.

6.3 Velg høy eller lav effekt

Batteriene belastes mer ved sending enn ved mottak. For å forlenge batterienes levetid kan du ved korte

avstander bruke lav effekt (Low).

Det endrer du på følgende måte:

1. Trykk på MENU [17] tre ganger til ”Pr” vises på skjermen.

2. Velg L (7) med søketastene eller [19].

3. Trykk inn PTT [11] eller vent i 5 sekunder for å bekrefte ditt valg.

Gjenta det ovennevnte når du ønsker å gå tilbake til Høy effektmodus, men velg da H. Dersom batteriene

er i god kondisjon vil sendeeffekten være 500 mW i posisjon H og 10 mW i L.

Dårlige batterier reduserer effekten under sending.

6.4 Stemmestyring (VOX-funksjon)

G7E XT har en stemmestyrefunksjon for hands-free bruk. Følsomheten for denne funksjonen kan justeres

i 2 forskjellige nivåer. Du kan aktivere VOX med eller uten tilbehør.

Aktiver VOX-funksjonen

1. Trykk på MENU [17] re ganger til ”VOX” vises på skjermen. Velg ønsket funksjon med søketastene

eller [19] .

• OFF: Deaktiver VOX-funksjonen

• 1: Nivå 1 (lav følsomhet)

• 2: Nivå 2 (høy følsomhet)

2. Trykk inn PTT [11] eller vent i 5 sekunder for å bekrefte ditt valg.

Gjenta ovennevnte for å deaktivere funksjonen, men velg ”OF” med søketastene / [19] for å

deaktivere denne funksjonen.

6.5 Vibra-Call (vibrasjonsfunksjon for innkommende anrop)

G7E XT har en Vibra-Call-funksjon som gjør deg oppmerksom på inngående anrop via vibrasjon.

1. Trykk på MENU [17] fem ganger til (6) vises på skjermen.

2. Velg ønsket funksjon med søketastene / [19].

• Velg ”ON” for å aktivere funksjonen.

• Velg ”OF” for å deaktivere funksjonen.

3. Trykk inn PTT [11] eller vent i 5 sekunder for å bekrefte ditt valg.

Hver gang G7E XT tar imot et anrop vil den begynne å vibrere.

Når Vibra-Call funksjonen er aktivert høres ikke noe ringelyd ved anrop.

6.6 Roger-Beep (tone som indikerer slutt på samtale)

Hver gang du avslutter en samtale (når PTT-tasten slippes opp) sender G7E-XT en tone for å gjøre den

andre brukeren oppmerksom på at du har snakket ferdig slik at vedkommende kan begynne å snakke.

Denne funksjonen er ikke aktivert når du kjøper radioen.

Roger-Beep-funksjonen aktiveres slik:

1. Trykk på MENU [17] seks ganger til ”rb of” vises på skjermen.

2. Velg ”on” med søketastene / [19]) for å aktivere funksjonen, ”rb on” vises på skjermen.

3. Trykk inn PTT [11] eller vent i 5 sekunder for å bekrefte ditt valg.

6.7 CALL (toneanrop)

G7E XT kan sende 5 forskjellige melodier. Trykk på CALL/ [12] for å utføre et toneanrop.

Slik velges melodi:

1. Trykk på MENU [17] sju ganger til ”CA 1” vises på skjermen.

2. Velg mellom de forskjellige melodiene ved hjelp av søketastene eller [19].

De forskjellige melodiene høres i rekkefølge etter hvert som du trykker på tasten.

3. Trykk inn PTT [11] eller vent i 5 sekunder for å bekrefte ditt valg.

Nå vil den valgte melodien høres hver gang G7E-XT sender et anrop.

Når Vibra-Call funksjon aktivert (se kap. 6.5) vil ikke melodien høres.

6.8 Dual Watch function

Denne funksjonen gjør det mulig å lytte til to selvvalgte kanaler.

Funksjonen aktiveres slik:

1. Velg den første kanalen.

2. Trykk da på MENU [17] ni ganger til ”TX of RX” vises på skjermen.

3. Velg den andre kanalen. Flytt deg ved hjelp av søketastene.

4. Trykk inn PTT [11] eller vent i 5 sekunder for å bekrefte ditt valg.

Skru av slik:

1. Trykk på MON/SCAN [18] for å skru av funksjonen.

6.9 Tastetoner

Når du trykker på en tast høres vanligvis en tone. Denne funksjonen kan skrus av.

Skru av funksjonen slik:

1. Trykk på MENU [17] åtte ganger til ”bP on” vises på skjermen.

2. Gå til ”bP of”.

3. Trykk inn PTT [11] eller vent i 5 sekunder for å bekrefte ditt valg.

Nå vil det være lydsløst når du trykker på tastene.

7. FEILSØKING

Dette produktet er konstruert for å gi deg mange års bruk med optimal funksjon. Kontakt vårt

kundesenter dersom det dukker opp problemer, men les først gjennom kap 7.1.

7.1 Reset (tilbakestilling)

Dersom radioapparatet begynner å oppføre seg merkelig, må det ikke nødvendigvis bety at noe er galt.

Det kan for eksempel skylles ytre omstendigheter. Dersom batteriet blir utsatt for spenningsendringer

ved lading kan innstillingene endres. I slike tilfeller kan radioen stilles tilbake til fabrikkinnstillingene.

Gjør på følgende måte:

1. Skru av radioapparatet.

2. Ta ut batteriene og vent i ca. 60 sekunder før du setter dem inn igjen.

Før du tar ut batteriet bør du notere deg dine innstillinger. De blir slettet og må programmeres

på nytt.

8. TEKNISK SPESIFIKASJON

Kanaler: ................................................................................................................................................ 8

Frekvensområde:......................................................................................446,00625 – 446,09375 MHz

Kanalseparasjon: ......................................................................................................................12,5 KHz

Strømforsyning: ............................................................................................................ 6 V DC +/- 10 %

Brukstemperatur: .................................................................................................... Fra -20 ºC til +55 ºC

Størrelse (uten batterier): ............................................................................58 (l) x 122 (h) x 34 (d) mm

Vekt (uten batterier): ................................................................................................................ 123 gram

8.1 Sender

Uteffekt: .....................................................................................................................................500 mW

Modulasjon: ....................................................................................................................................... FM

Undertrykking av

falske- og speilfrekvenser: .................................................... Innenfor lovlige grenseverdier for Europa

8.2 Mottaker

Følsomhet ved 12 dB Sin.: .........................................................................................................0,35 μV

Nabokanalselektivitet:....................................................................................................................70 dB

Uteffekt, audio: ..................................................................................................300 mW ved 10 % THD

Mellomfrekvenser: .................................................................................... 1: a 21.4 MHz: 2: a 450 KHz:

Tilkobling for ekstern mikrofon

og lading: ........................................................................................................................Stereo: 2,5 mm

Tilkobling for ekstern høyttaler: ....................................................................................... Mono: 3,5 mm

De tekniske spesikasjonene kan endres uten forvarsel.

Fig. 1 Fig. 2

NORSK
