Meec tools MD-2G Manual de usuario

Bruksanvisning för fuktmätare

Bruksanvisning for fuktmåler

Instrukcja obsługi wilgotnościomierza

Operating Instructions for Moisture Meter

405-044

Bruksanvisning i original

Instrukcja obsługi w oryginale

Operating instructions in original

29.11.2012 © Jula AB

SVENSKA

BESKRIVNING

1. Mätstift

2. Display

3. Indikering för låg batterispänning

4. Visad fukthalt i %

5. Strömbrytare

6. Skyddslock

HANDHAVANDE

Läs bruksanvisningen noggrant innan användning!

Spara bruksanvisningen för framtida referens.

Isättning av batteri

1. Öppna batterifacket på fuktmätarens baksida.

2. Sätt i batteriet med rätt polaritet.

3. Sätt tillbaka batterilocket.

4. Tryck på strömbrytaren och kontrollera att den nedersta indikeringslampan blinkar till.

Användning

Utför funktionskontroll.

1. Sätt strömbrytaren i läge ON (intryckt). Den nedre indikeringslampan blinkar till för att visa att

produkten är påslagen.

2. Byt batteriet om för låg batterispänning indikeras.

3. Ta av locket över mätstiften och kortslut stiften med ett metallföremål. Samtliga indikeringslampor

ska tändas i tur och ordning uppifrån och ned, varefter det högsta fuktvärdet, 24, ska indikeras.

Avlägsna kortslutningen. Samtliga indikeringslampor ska tändas i tur och ordning nedifrån och upp,

varefter alla indikeringslampor ska slockna. Den nedersta lampan i displayen indikerar också

påslaget läge samt urladdat batteri.

SVENSKA

4. Ta av locket och tryck in mätstiften i det

material som ska kontrolleras. Tryck in stiften

så djupt som möjligt, vänta några sekunder

och läs av det indikerade värdet. Håll

mätaren stilla under mätningen. Om stiften

sitter fast tillräckligt i mätobjektet kan du

släppa mätaren under mätningen.

Kontrollera mätvärdet genom att mäta en

gång till vid en annan punkt, nära den första.

5. Efter avslutad mätning, stäng av produkten och sätt tillbaka locket. Förvara rent och torrt. OBS!

Produkten stängs inte av automatiskt. För att spara batteriet, kontrollera att produkten är avstängd

när den inte används.

Tips

Vid fuktmätning i mycket hårt virke, borra 2 hål med diameter 1 mm och med 20 mm mellan, så att

mätstiften kan föras in i hålen. Var försiktig så att inte borrningen driver bort fukt ur virket, det kan

ge felaktiga mätresultat.

Utför inte mätning där det kan förekomma kraftiga elektromagnetiska fält, till exempel nära stora

maskiner. Elektromagnetiska fält kan göra att displayen visar fel värde.

För optimalt resultat bör materialet förvaras på mätstället en tid innan mätning utförs. Beakta

omgivningstemperaturen vid mätning. Optimal omgivningstemperatur för mätning är 21–22 °C. Vid

lägre omgivningstemperatur blir det avlästa värdet lägre, vid högre omgivningstemperatur blir det

avlästa värdet högre.

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon

0200-88 55 88.

Jula AB, Box 363, 532 24 SKARA

www.jula.se

NORSK

BESKRIVELSE

1. Målestift

2. Display

3. Indikator for lav batterispenning

4. Vist fuktinnhold i %

5. Strømbryter

6. Beskyttelseslokk

BRUK

Les bruksanvisningen nøye før bruk!

Ta vare på bruksanvisningen for fremtidig referanse.

Sette inn batteri

1. Åpne batterirommet på baksiden av fuktmåleren.

2. Sett inn batteriet med riktig polaritet.

3. Sett batterilokket på plass.

4. Trykk på strømbryteren og kontroller at den nederste indikatorlampen lyser opp.

Bruk

Utfør funksjonskontroll.

1. Sett strømbryteren på ON (inntrykt). Den nedre indikatorlampen lyser opp for å vise at produktet er

slått på.

2. Bytt batteriet ved indikering av for lav batterispenning.

3. Ta av lokket over målestiften og kortslutt stiften med en metallgjenstand. Samtlige indikatorlamper

skal tennes i tur og orden ovenfra og ned, og deretter skal den høyeste fuktverdien, 24, indikeres.

Fjern kortslutningen. Samtlige indikatorlamper skal tennes i tur og orden nedenfra og opp, og

deretter skal alle indikatorlampene slukkes. Den nederste lampen i displayet indikerer også at

produktet er slått på, samt at batteriet er utladet.

NORSK

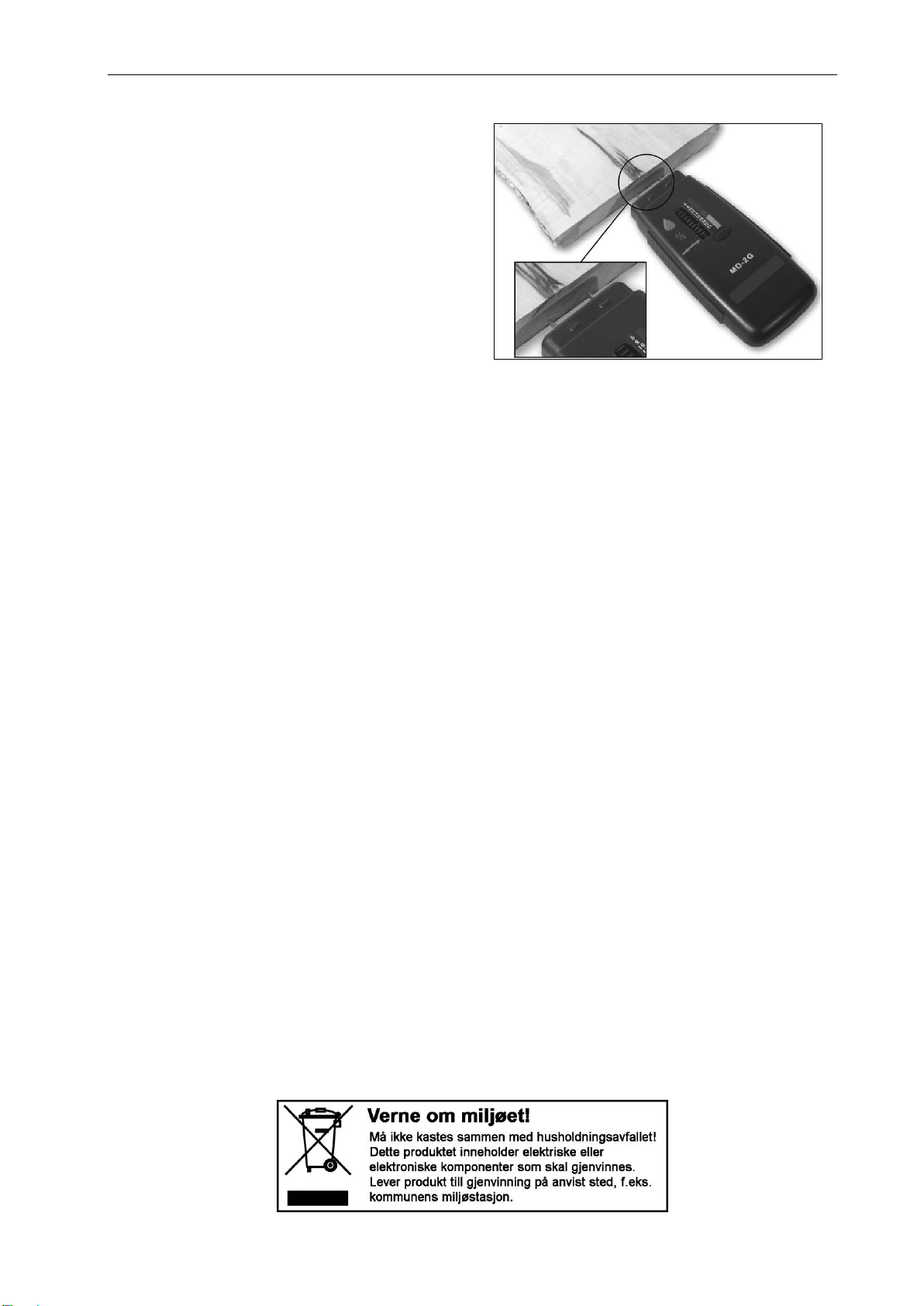

4. Ta av lokket og trykk målestiften inn i det

materialet som skal kontrolleres. Trykk inn

stiften så dypt som mulig, vent noen

sekunder og les av den angitte verdien. Hold

måleren stille under målingen. Hvis stiften

sitter godt fast i måleobjektet, kan du slippe

måleren under målingen. Kontroller

måleverdien ved å måle én gang til på et

annet punkt i nærheten av det første.

5. Etter at målingen er avsluttet, slår du av produktet og setter lokket tilbake på plass. Oppbevares

rent og tørt. OBS! Produktet slår seg ikke automatisk av. For å spare batteriet bør du kontrollere at

produktet er slått av når det ikke er i bruk.

Tips

Ved fuktmåling i svært hardt materiale kan du bore to hull med en diameter på 1 mm med et

mellomrom på 20 mm, slik at målestiften kan føres inn i hullene. Vær forsiktig slik at boringen ikke

driver fuktighet ut av materialet, det kan gi feil måleresultater.

Det må ikke utføres målinger på steder der det kan forekomme kraftige elektromagnetiske felt, for

eksempel i nærheten av store maskiner. Elektromagnetiske felt kan føre til at displayet viser feil

verdi.

For å oppnå optimalt resultat bør materialet oppbevares på målestedet en stund før målingen

utføres. Vær oppmerksom på omgivelsestemperaturen ved måling. Optimal omgivelsestemperatur

for måling er 21–22 °C. Ved lavere omgivelsestemperatur blir den avleste verdien lavere, ved

høyere omgivelsestemperatur blir den avleste verdien høyere.

Med forbehold om endringer. Ved eventuelle problemer kan du kontakte vår serviceavdeling på telefon

67 90 01 34.

Jula Norge AS, Solheimsveien 6–8, 1471 LØRENSKOG

www.jula.no

POLSKI

OPIS

1. Igła pomiarowa

2. Wyświetlacz

3. Wskaźnik niskiego poziomu naładowania

baterii

4. Wskazana wilgotność w %

5. Przełącznik

6. Pokrywa ochronna

OBSŁUGA

Przed użyciem uważnie przeczytaj instrukcję obsługi!

Zachowaj niniejszą instrukcję obsługi w celu przyszłego użycia.

Wkładanie baterii

1. Otwórz komorę baterii z tyłu wilgotnościomierza.

2. Włóż baterię, zwracając uwagę na właściwą polaryzację.

3. Załóż pokrywkę z powrotem.

4. Naciśnij przełącznik i sprawdź, czy dolna lampka kontrolna miga.

Sposób użycia

Przeprowadź kontrolę działania.

1. Ustaw przełącznik w pozycję ON (WŁ) (wciśnięty). Dolna lampka kontrolna zacznie migać, co

oznacza, że produkt jest włączony.

2. Wymień baterię, jeżeli zapali się wskaźnik niskiego poziomu naładowania baterii.

3. Zdejmij pokrywę z igieł pomiarowych i zewrzyj igły za pomocą metalowego przedmiotu. Wszystkie

lampki kontrolne powinny kolejno się zapalać, w kolejności od góry do dołu, a następnie produkt

powinien wskazać 24, najwyższą wartość wilgotności. Usuń przedmiot zwierający. Wszystkie

lampki kontrolne powinny kolejno się zapalać, w kolejności od dołu do góry, a następnie wszystkie

powinny zgasnąć. Dolna lampka na wyświetlaczu oznacza również przełącznik w położeniu

włączonym oraz rozładowaną baterię.

POLSKI

4. Zdejmij pokrywę i wprowadź igły pomiarowe

w kontrolowany materiał. Wciśnij igły tak

głęboko, jak to możliwe, odczekaj kilka

sekund i odczytaj wskazaną wartość. W

trakcie dokonywania pomiaru trzymaj

wilgotnościomierz nieruchomo. Jeżeli igły są

dostatecznie mocno wbite w mierzony

przedmiot, można puścić wilgotnościomierz.

Sprawdź zmierzoną wartość, mierząc

ponownie w innym punkcie, w pobliżu

pierwszego punktu.

5. Po zakończeniu pomiaru wyłącz produkt i załóż z powrotem pokrywę ochronną. Przechowuj

produkt w stanie czystym i suchym. UWAGA! Produkt nie wyłącza się automatycznie. Aby

zaoszczędzić baterię, sprawdź, czy produkt jest wyłączony, kiedy nie jest używany.

Wskazówki

Przy pomiarze wilgotności w bardzo twardym drewnie wywierć 2 otwory o średnicy 1 mm w

odstępie 20 mm, aby można w nie wprowadzić igły pomiarowe. Uważaj, aby wiercenie nie usunęło

wilgoci z drewna, może to spowodować nieprawidłowe wyniki pomiarów.

Nie wykonuj pomiarów w miejscach, w których mogą występować silne pola elektromagnetyczne,

na przykład w pobliżu dużych maszyn. Pola elektromagnetyczne mogą spowodować, że

wyświetlacz pokaże złą wartość.

Dla uzyskania optymalnego rezultatu materiał powinien być przechowywany w miejscu pomiaru

przez pewien czas przed wykonaniem pomiaru. Zwróć uwagę na temperaturę otoczenia podczas

pomiaru. Optymalna temperatura otoczenia podczas dokonywania pomiaru wynosi 21–22°C. Przy

niższej temperaturze otoczenia odczytana wartość będzie niższa, przy wyższej temperaturze

otoczenia odczytana wartość będzie wyższa.

Z zastrzeżeniem prawa do zmian. W razie ewentualnych problemów skontaktuj się telefonicznie

z naszym działem obsługi klienta pod numerem 801 600 500.

Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska

www.jula.pl

ENGLISH

DESCRIPTION

1. Measuring pin

2. Display

3. Low battery voltage indicator

4. Moisture content in %

5. Power switch

6. Cap

OPERATION

Read the Operating Instructions carefully before use.

Save these instructions for future reference.

Inserting the battery

1. Open the battery compartment on the back of the moisture meter.

2. Insert the battery with the correct polarity.

3. Replace the battery cover.

4. Press the power switch and check that the lowest indicator flashes.

Use

Carry out a function check.

1. Put the power switch in the ON position (pressed in). The lower indicator flashes to show that the

product is switched on.

2. Replace the battery if the battery voltage is too low.

3. Remove the cap over the measuring pins and short circuit the pins with a metal object. All the

indicators should light up in sequence from the top and down, after which the highest moisture

reading, 24, should be indicated. Remove the short circuit. All the indicators should light up in

sequence from the bottom and up, after which all the indicators should go off. The bottom light in

the display also indicates power On and discharged battery.

ENGLISH

4. Remove the cap and press the measuring

pins into the material to be checked. Press

the pins in as deep as possible, wait for a

few seconds and read off the indicated

reading. Hold the meter still during

measurement. If the pins are firmly stuck in

the measurement object you can release the

meter during the measurement. Check the

reading by measuring once again at another

point close to the first.

5. After measuring, switch off the product and replace the cap. Store in a clean and dry place. NOTE:

The product does not switch off automatically. To save the battery, check that the product is

switched off when not in use.

Tips

When measuring moisture in very hard wood, drill 2 holes with a diameter of 1 mm and 20 mm

apart, so that the measuring pins can be inserted in the holes. Be careful when drilling not to drive

the moisture out of the wood, which can result in an incorrect reading.

Do not measure where there can be powerful electromagnetic fields, e.g. near large machines.

Electromagnetic fields can result in the display showing incorrect readings.

For best results the material should be stored at the measuring place for some time before the

measurement is carried out. Take the ambient temperature into consideration during the

measurements. An optimal ambient temperature for measuring is 21–22°C. At lower ambient

temperatures the reading will be lower, and at higher ambient temperatures the reading will be

higher.

Jula reserves the right to make changes. In the event of problems, please contact our service

department.

www.jula.com

Tabla de contenidos

Idiomas:

Otros manuales de Instrumento de medición de Meec tools

Meec tools

Meec tools 160-217 Manual de usuario

Meec tools

Meec tools 010988 Manual de usuario

Meec tools

Meec tools 405-051 Manual de usuario

Meec tools

Meec tools 010975 Manual de usuario

Meec tools

Meec tools 010989 Manual de usuario

Meec tools

Meec tools 010974 Manual de usuario

Meec tools

Meec tools 160-063 Manual de usuario

Meec tools

Meec tools 405-046 Manual de usuario

Meec tools

Meec tools 010976 Manual de usuario

Manuales populares de Instrumento de medición de otras marcas

Suaoki

Suaoki D40 Manual de usuario

Elster

Elster BK-G1.6 Manual de usuario

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manual

Duratool

Duratool D03128 Manual de usuario

Vega

Vega VEGAPULS 65 Manual de usuario

Tonghui

Tonghui TH2618B Manual de usuario

Tenmars

Tenmars TM-801 Manual de usuario

MSR

MSR 145 Manual de usuario

TPS

TPS WP-82 Manual de usuario

ELMETRON

ELMETRON CP-511 Manual de usuario

PCB Piezotronics

PCB Piezotronics 003C30 Manual de usuario

Tenma

Tenma 72-10465 Manual de usuario

Endress+Hauser

Endress+Hauser Proline Promag 50 Especificaciones técnicas

Siemens

Siemens SITRANS F Coriolis FCT030 Manual de lista de piezas

KLINGER

KLINGER CMF V Series Manual de usuario

EXFO

EXFO FTB-2 Manual de operación y mantenimiento

Keysight

Keysight M8290A Manual de usuario

ADTEK

ADTEK MW-5 Manual de usuario
