MD SPORTS FS056Y21021 Manual de usuario

www.medalsports.com877-472-4296

Instrucciones De Ensamblaje

Assembly Instructions

MODEL/MODELO

FS056Y21021

City Club

MODELO: FS056Y21021

MESA DE FUTBOLITO

HECHO EN CHINA

CONT. 1 MESA DE FUTBOLITO, 2 BALONES DE FUTBOLITO

MARCA: ESPN

IMPORTADOR: TIENDAS SORIANA, S.A. DE C.V.

ALEJANDRO DE RODAS, NO. 3102-A, COL. CUMBRES 8°SECTOR,

MONTERREY, N. L., C.P. 64610, MÉXICO RFC: TSO991022PB6

English Español

HERRAMIENTAS NECESARIASTOOLS REQUIRED

FS056Y21021 www.medalsports.com1 (Continúe en la siguiente página.)(Continued on the next page.)

Power Tools: Set to Low Torque

/ Herramientas eléctricas:

Establecer a baja velocidad

High Torque Over Tightened

/ Una alta velocidad puede

apretar demasiado

This product is intended for INDOOR use only.

Please do not sit, climb or lean on the product.

Please do not drag the product when moving it in

order to avoid damaging the legs.

Please only use furniture polish spray to clean the

exterior surfaces of the product.

Adult supervision is required for children playing this

game.

Este producto está destinado para el uso INTERIOR

solamente.

Por favor no se siente, suba o incline sobre el producto.

Por favor no arrastre el producto cuando lo mueva de

lugar para evitar daño en las patas de la mesa.

Por favor use solamente spray de pulido para muebles

para limpiar la superﬁcie exterior del producto.

Se requieren la supervisión adulta para niños cuando

esté jugando al juego.

- Not Included

- Included

RECOMMENDED RECOMENDADO

IMPORTANT NOTICE AVISO IMPORTANTE

Adult assembly required.

CHOKING HAZARD - This item contains small parts

and small balls. Not suitable for children under 3 years.

El ensamblaje debe ser realizado por un adulto.

PELIGRO DE ASFIXIA - Este artículo contiene piezas

pequeñas y pequeñas bolas. No es apto para niños

menores de 3 años de edad.

WARNING ADVERTENCIA

Phillips Screwdriver

Standard (Flat Head

Screwdriver)

Allen Key

Electric Screwdrivers may be helpful

during assembly; however, please set a low

torque and use extreme caution.

Los destornilladores eléctricos pueden ser

de gran ayuda durante el ensamblado; sin

embargo, por favor ajuste el par de giro

bajo y sea extremadamente precavido.

Destornillador Phillips

Destornillador de Cabeza

Plana

Llave Allen

- No incluido

- Incluido

At least 2 adults needed

Se necesitan al menos 2

adultos

No children in assembly

area

No deben estar los niños

en el area de ensamble

Keep away from pets in

assembly area

Mantener alejados a los

animales domésticos del

area de ensamble

Do not use or keep

product outdoors. For

indoor use only. No

wet/humid conditions.

No usar o guardar el

producto en el exterior.

Solo para uso en interior.

No utilizar ni guardar el

producto en lugares

húmedos o mojados

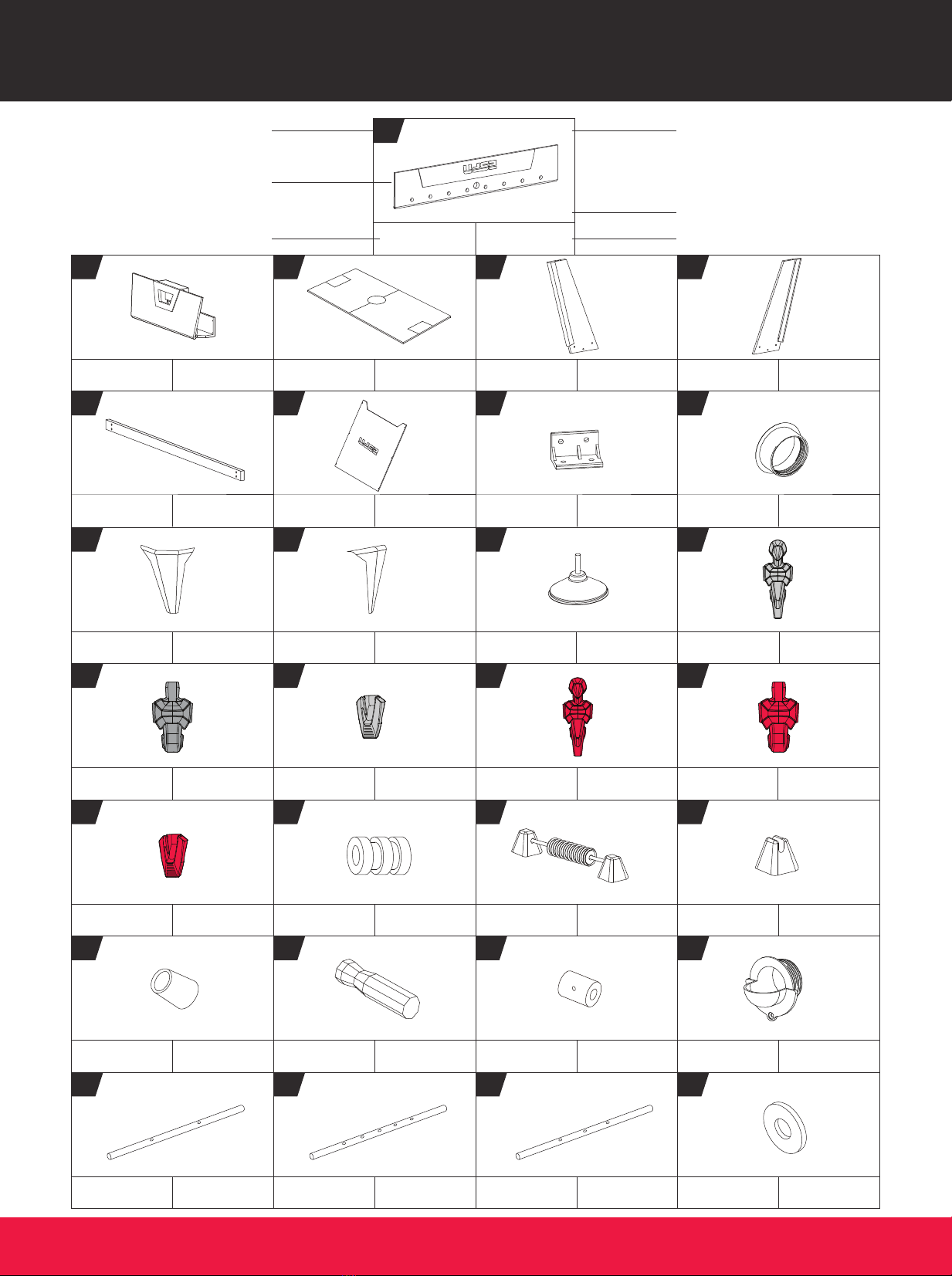

PART NUMBER

NÚMERO DE PIEZA

FIG. NUMBER

NÚMERO DE FIG.

QUANTITY

CANTIDAD

PART

PIEZA

PART NAME Side Apron Delantal

lateral

FOR FIG. 1

NOMBRE DE PIEZA

FOR FIG. 1

End Apron Delantal ﬁnal

FOR FIG. 3

Playﬁeld Campo del juego

FOR FIG. 5

Right Leg Pata derecha

FOR FIG. 5

Left Leg Pata

izquierda

FOR FIG. 4

Support Brace Abrazadera

de soporte

FOR FIG. 6

End Leg Panel Panel de

pierna ﬁnal

FOR FIG. 4

“L” Bracket Corchete “L”

FOR FIG. 11

Inside Ball

Cup

Copa interior

de pelota

FOR FIG. 8

Apron

corner - A

Cubierta de

esquina - A

FOR FIG. 8

Apron

corner - B

Cubierta de

esquina - B

FOR FIG. 7

Leg Leveler Nivelador

de pierna

x11

FOR FIG. 10

Player A

- Black

Jugador A

- Negro

x11

FOR FIG. 10

Player B

- Black

Jugador B

- Negro

x11

FOR FIG. 10

Player C

- Black

Jugador C

- Negro

x11

FOR FIG. 10

Player A

- Red

Jugador A

- Rojo

x11

FOR FIG. 10

Player B

- Red

Jugador B

- Rojo

x11

FOR FIG. 10

Player C

- Red

Jugador C

- Rojo

x16

FOR FIG. 9

Rod Bumper Amortigüador

de barra

FOR FIG. 11

Slide Scorer Marcador

deslizador

FOR FIG. 11

Scorer Holder Sujetador

de marcador

FOR FIG. 12

Rod End Cap Gorra de

barra ﬁnal

FOR FIG. 12

Handle Stop Ring Anillo de paradaManija

FOR FIG. 9 25

FOR FIG. 11

Outside

Ball Cup

Copa

exterior de

pelota

FOR FIG. 9

2-Hole Rod Barra de 2

agujeros

FOR FIG. 9

5-Hole Rod Barra de 5

agujeros

FOR FIG. 9

3-Hole Rod Barra de 3

agujeros

x16

FOR FIG. 9

Rod Washer Arandela

de barra

English Español

IDENTIFICADOR DE PIEZASPARTS IDENTIFIER

FS056Y21021 www.medalsports.com2 (Continúe en la siguiente página.)(Continued on the next page.)

HARDWAREHARDWARE

PIEZAS PREINSTALADASPRE-INSTALLED PARTS

Soccer Ball Bola de

fútbol

FOR FIG. 4

x24

4x12mm

Screw

Tornillo

4x12mm

FOR FIG. 11

4x25mm

Screw

Tornillo

4x25mm

FOR FIG. 11

4x12mm Flat

Head Screw

Tornillo de

cabeza

plana 4x12mm

FOR FIG. 8

3x12mm

Screw

Tornillo

3x12mm

x30

FOR FIG. 3, 6

3.5x28mm

Screw

Tornillo

3.5x28mm

x12

FOR FIG. 5

M6 Washer Arandela M6

x12

FOR FIG. 5

M6x28mm

Bolt

Perno

M6x28mm

x12

FOR FIG. 1, 2

3x32mm

Screw

Tornillo

3x32mm

A11

Allen Key Llave allen

x16

FOR FIG. 1

Plastic Rod

Bushing

Cojinete de

barra plástica

FOR FIG. 5

Square Nut

with Screws

Tuerca

cuadrada

con tornillos

FOR FIG. 8

Goal Cover Cubierta de

gol

x22

FOR FIG. 10

Iron piece Pieza

de hierro

FOR FIG. 2

Ball Return

Cover

Cubierta de

retorno de

bola

M4x28mm

Bolt

FOR FIG. 9 A10

FOR FIG. 9

Perno

M4x28mm M4 - Nut Tuerca M4

English Español

ACCESORIOSACCESSORIES

FS056Y21021 www.medalsports.com3 (Continúe en la siguiente página.)(Continued on the next page.)

MONTAJEASSEMBLY

Find a clean, level place to begin the assembly of your

product.

Verify that you have all listed parts as shown on the

part list pages.

Encuentre un lugar limpio y nivelado para comenzar

el ensamblaje del producto.

Compruebe que tenga todas las piezas que se

muestran en la lista de piezas.

ANTES DE MONTARBEFORE ASSEMBLY

English Español

¡AVISO IMPORTANTE!IMPORTANT NOTICE!

FS056Y21021 www.medalsports.com4 (Continúe en la siguiente página.)(Continued on the next page.)

Please Keep Your Instructions! Your Model number is

necessary should you need to contact us. Please read

through this instruction manual book to familiarize

yourself with all parts and assembly steps. Kindly refer to

the parts list below and be sure that all parts have been

included.

¡Por favor guarde las instrucciones! Es necesario el

número de modelo para contac tarse con nosotros. Por

favor léa las instrucciones para poder familiarze con las

piezas y los pasos para armar. Corrobore que todas las

piezas que aparecen en el “Lista de Partes” se encuentren

en el paquete.

NO DEVUELVA ESTE PRODUCTO A SU LOCAL DE VENTA.

DO NOT RETURN THIS PRODUCT TO THE STORE.

FIG. 1

Pre-installed

x16

FIG. 2

P1 A8

FIG. 3

x18

Note: Playﬁeld graphic should face

down when assembling.

Nota: El gráﬁco del campo de juego

debe estar cara hacia abajo cuando

está ensamblando.

English Español

MONTAJEASSEMBLY

FS056Y21021 www.medalsports.com5 (Continúe en la siguiente página.)(Continued on the next page.)

FIG. 4

x24

English Español

MONTAJEASSEMBLY

FS056Y21021 www.medalsports.com6 (Continúe en la siguiente página.)(Continued on the next page.)

FIG. 5

x12

A11

Pre-installed

Note: Both logo panels should be inverted when

assembling.

Nota: Ambos paneles del logo deben ser invertido

cuando ensamblar.

FIG.6

x12

English Español

MONTAJEASSEMBLY

FS056Y21021 www.medalsports.com7 (Continúe en la siguiente página.)(Continued on the next page.)

FIG.7

Two strong adults are recommended to turn over the

table as shown.

1. Lift the table off the ground.

2. Turn the table over.

Place it on all feet at the same time on the ground.

Se recomienda la participación de dos adultos para

invertir la mesa como se muestra.

1. Levante la tabla del suelo.

2. Voltee la mesa.

3. Coloque las patas en el suelo al mismo tiempo.

CAUTION PRECAUCIÓN

DO NOT LEAN THE

TABLE ON ITS LEGS

/ NO INCLINAR LA MESA

SOBRE LAS PATAS

DO NOT HOLD THE TABLE

BY THE LEGS

/ NO SOSTENER LA MESA

POR LAS PATAS

HOLD BY THE

TABLETOP

/ SOSTENER DE

LA SUPERFICIE

DE LA MESA

CABINET

/ GABINETE

Note: Go back and make sure that all connections are tight.

Nota: Vuelva y asegúrese que todas las conexiones están apretadas.

English Español

MONTAJEASSEMBLY

FS056Y21021 www.medalsports.com8 (Continúe en la siguiente página.)(Continued on the next page.)

Note: Press the Apron Corners (10 & 11) to the

position and fasten the screws.

Nota: Aprete los rinconero de delantal (10 & 11) a

la posición y apriete los tornillos.

10 11

Note: Tear off the paper from the

backs of the double sided stickers.

Nota: Retire el papel de la parte

trasera de los palos de doble lado.

FIG. 8

Pre-installed

English Español

MONTAJEASSEMBLY

FS056Y21021 www.medalsports.com9 (Continúe en la siguiente página.)(Continued on the next page.)

Tabla de contenidos

Otros manuales de Juego de MD SPORTS

MD SPORTS

MD SPORTS IG200Y20018 Manual de usuario

MD SPORTS

MD SPORTS CB048Y21008 Manual de usuario

MD SPORTS

MD SPORTS 1651088 Manual de usuario

MD SPORTS

MD SPORTS AC284Y21005 Manual de usuario

MD SPORTS

MD SPORTS BG132Y20011 Manual de usuario

MD SPORTS

MD SPORTS FS056Y20016 Manual de usuario

MD SPORTS

MD SPORTS 1639631 Manual de usuario

MD SPORTS

MD SPORTS BL096Y19009 Manual de usuario

MD SPORTS

MD SPORTS AWH044_017M Manual de usuario

MD SPORTS

MD SPORTS TP100Y19003 Manual de usuario

MD SPORTS

MD SPORTS CBF048_048M Manual de usuario

MD SPORTS

MD SPORTS AH066Y21002 Manual de usuario

MD SPORTS

MD SPORTS 1639634 Manual de usuario

MD SPORTS

MD SPORTS BL100Y20001 Manual de usuario

MD SPORTS

MD SPORTS HALL OF GAMES LYNX FS050Y21001 Manual de usuario

MD SPORTS

MD SPORTS TP600Y20112 Manual de usuario

MD SPORTS

MD SPORTS AH060Y19021 Manual de usuario

MD SPORTS

MD SPORTS AH048Y21010 Manual de usuario

MD SPORTS

MD SPORTS 1658128 Manual de usuario

MD SPORTS

MD SPORTS BL066Y23011 Manual de usuario

MD SPORTS

MD SPORTS AH084Y21008 Manual de usuario

MD SPORTS

MD SPORTS BG144Y20004 Manual de usuario

MD SPORTS

MD SPORTS AC108Y19018 Manual de usuario

MD SPORTS

MD SPORTS CB048Y20028 Manual de usuario

Manuales populares de Juego de otras marcas

Outdoor Play

Outdoor Play Box it! 2020 Manual de usuario

Beleduc

Beleduc Papilio Manual de usuario

Costway

Costway UY10001 Manual de usuario

Vex

Vex Add It Up Manual de usuario

DGT

DGT Centaur Manual de usuario

Radica Games

Radica Games BUCKAROO 630 Manual de usuario

Fundex Games

Fundex Games Timber Tumble Manual de usuario

Go! Gater

Go! Gater 1-1-16453-TP02 Manual de usuario

Smoby

Smoby BBF Challenger Manual de usuario

Hathaway

Hathaway BG2019SK Manual de usuario

Roberto Sport

Roberto Sport INGLESE Manual de usuario

Beleduc

Beleduc XXL Witches' Kitchen Manual de usuario

Koala Technologies

Koala Technologies KoalaWare Spider Eater Manual de usuario

Tomy

Tomy The Magic Oven Manual de usuario

Sega

Sega GAME SHOW Manual de usuario

Tiger Electronics

Tiger Electronics Last Out 7-584-0 Manual de usuario

Fisher-Price

Fisher-Price RollOverRover Manual de usuario

Mattel

Mattel World Championship Football Manual de usuario
