MD SPORTS FS048Y19002 Manual de usuario

Instrucciones De Ensamblaje

Assembly Instructions

MODEL/MODELO

FS048Y19002

WM MX

www.medalsports.com

LEA ESTAS INSTRUCCIONES ANTES DE

UTILIZAR EL PRODUCTO

FUTBOLITO DE MESA

MODELO: FS048Y19002

CONTENIDO: 1 MESA DE FUTBOL DESARMADA CON

ACCESORIOS

EDAD RECOMENDADA: 8 AÑOS EN ADELANTE

HECHO EN CHINA

IMPORTADOR: COMERCIALIZADORA MEXICO

AMERICANA S. DE R.L. DE C.V., AV. NEXTENGO

NO. 78, COL. SANTA CRUZ ACAYUCAN,

AZCAPOTZALCO, CIUDAD DE MEXICO, MEXICO,

TELEFONO: 55 58 99 12 00 EXT. 31616

Power Tools: Set to Low Torque

Herramientas eléctricas: Bajo par

High Torque: Over Tightened

Alto par: más estrictas

Do not use or keep

product outdoors. For

indoor use only. No

wet/humid conditions.

No usar o guardar el

producto en el exterior.

Solo para uso en interior.

No utilizar ni guardar el

producto en lugares

humedos o mojados

Keep away from pets in

assembly area

Mantener alejados a los

animales domesticos del

area de ensamble

No children in assembly

area

No deben estar los niños

en el area de ensamble

At least 2 adults needed

Se necesitan al menos 2

adultos

This product is intended for INDOOR use only.

Please do not sit, climb or lean on the product.

Please do not drag the product when moving it in

order to avoid damaging the legs.

Please only use spray furniture polish to clean the

exterior surfaces of the product.

This is not a child’s toy, adult supervision is required

for children playing this game.

Este producto está destinado para el uso INTERIOR

solamente.

Por favor no sientes, subas o inclínes el producto.

Por favor no arrastres el producto cuando está

moviendo para evitar el daño sobre las piernas.

Por favor use solamente spray para muebles para

limpiar la superﬁcie exterior del producto.

Esto no es un juguete de niños, se requieren la

supervisión adulta para niños cuando esté jugando al

juego.

English Español

HERRAMIENTAS NECESARIASTOOLS REQUIRED

- Not Included

- Included

RECOMMENDED RECOMENDADO

IMPORTANT NOTICE! ¡AVISO IMPORTANTE!

Adult Assembly Required.

CHOKING HAZARD - This item contains small parts

or / and small balls. Not suitable for children under 3

years.

El ensamblaje debe ser realizado por un adulto.

PELIGRO DE ASFIXIA - Este artículo contiene piezas

pequeñas y / o pequeñas bolas. No es apto para niños

menores de 3 años de edad.

WARNING ADVERTENCIA

Phillips Screwdriver

Standard (Flat Head

Screwdriver)

Allen Key

Electric Screwdrivers may be helpful

during assembly; however, please set a low

torque and use extreme caution.

Los destornilladores eléctricos pueden ser

de gran ayuda durante el ensamblado; sin

embargo, por favor ajuste el par de giro

bajo y sea extremadamente precavido.

Destornillador Phillips

Destornillador de

Cabeza Plana

Llave Allen

- No incluido

- Incluido

FS048Y19002 www.medalsports.com1 (Continúe en la siguiente página)(Continued on the next page)

ACCESORIOSACCESSORIES

FS048Y19002 www.medalsports.com2 (Continúe en la siguiente página)(Continued on the next page)

English Español

IDENTIFICADOR DE PIEZASPARTS IDENTIFIER

Side Apron Delantal Lateral

FOR FIG. 1

PART NUMBER

NÚMERO DE PIEZA

FIG. NUMBER

NÚMERO DE FIG

QUANTITY

CANTIDAD

NOMBRE DE PIEZA

PART

PIEZA

PART NAME

Soccer Ball Bola de Fútbol

Foam Bumper Bómper de

Espuma

x16

FOR FIG. 5

Player - Red Jugador - Rojo

x11

FOR FIG. 5

Player - Blue Jugador - Azul

x11

FOR FIG. 5

5-Hole Rod Barra de 5

Agujeros

FOR FIG. 5

Stop Ring Anillo de tope

FOR FIG. 5

Rod Washer Arandela

de Barra

x16

FOR FIG. 5

Leg Leveler Nivelador

de Pierna

FOR FIG. 1

Handle Manija

FOR FIG. 7

Rod End Cap Gorra de

Barra Final

FOR FIG . 7

2-Hole Rod Barra de 2

Agujeros

FOR FIG . 5

Support Brace Abrazadera de

Soporte

FOR FIG. 3

3-Hole Rod Barra de 3

Agujeros

FOR FIG. 5

Goal Box-Top Caja de Gol -

Superior

FOR FIG. 8

Slide Scorer Marcador

deslizador

FOR FIG. 6

Goal Box-Bottom Caja de Gol -

Inferior

FOR FIG. 8

End Apron Delantal Final

FOR FIG. 1, 3

Leg Pierna

FOR FIG. 4

Playﬁeld Campo del juego

FOR FIG. 2

PIEZAS PREINSTALADASPRE-INSTALLED PARTS

ANTES DE MONTARBEFORE ASSEMBLY

FS048Y19002 www.medalsports.com3 (Continúe en la siguiente página)(Continued on the next page)

English Español

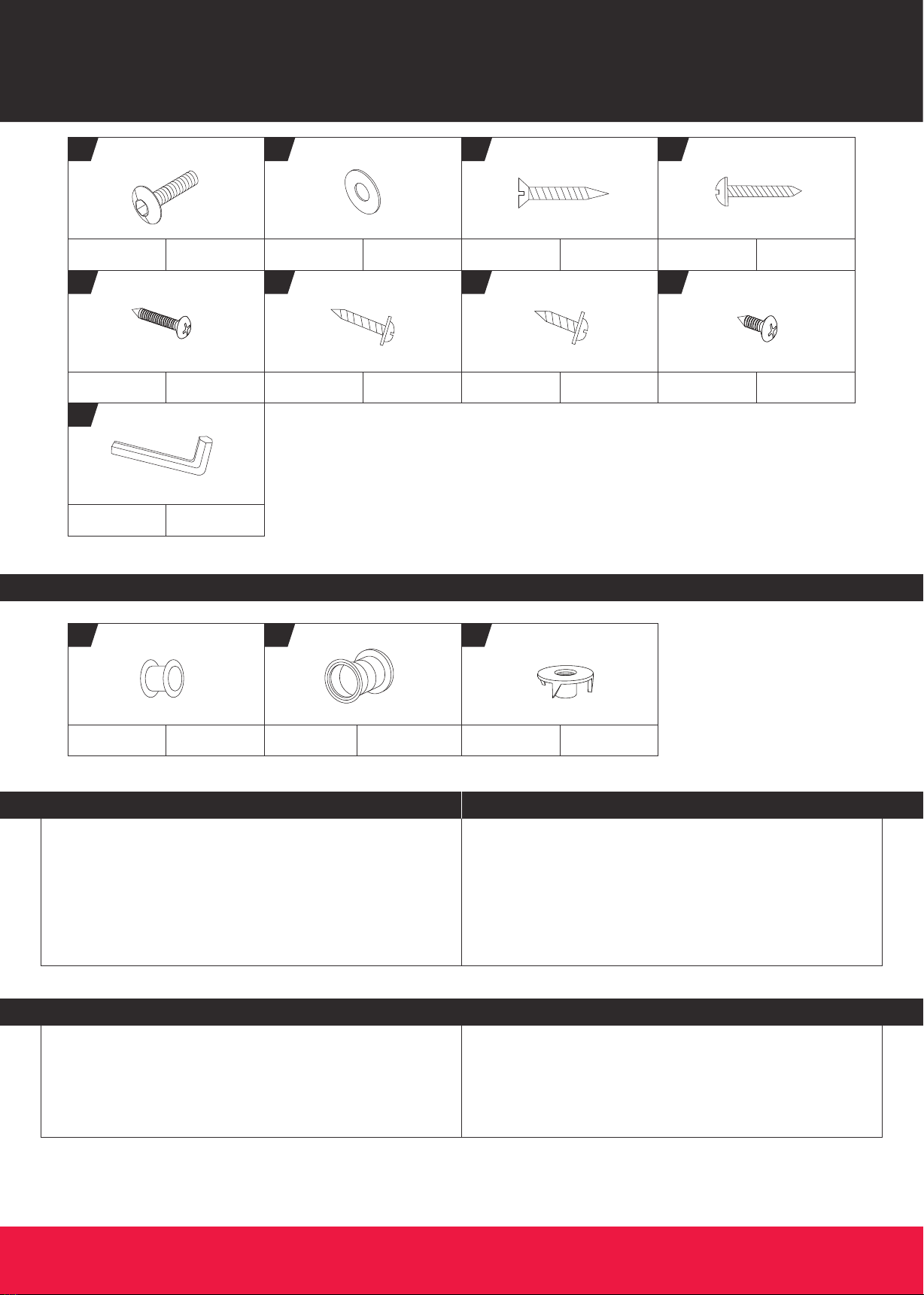

HARDWAREHARDWARE

5/16’’x1-1/8’’

Bolt

Cerrojo

5/16’’x1-1/8’’

x16

FOR FIG. 4

5/16’’ Washer 5/16’’ Washer

x16

FOR FIG. 4

4x35mm Flat

Head Screw

Tornillo de cabeza

plana 4x35mm

FOR FIG. 1, 3

3x18mm Round

Head Screw

Tornillo de Cabeza

Redonda 3x18mm

x22

FOR FIG. 5

4x12mm Screw Tornillo 4x12mm

FOR FIG. 8

3x18mm Screw Tornillo 3x18mm

FOR FIG. 6

4x35mm Round

Head Screw

Tornillo de Cabeza

Redonda 4x35mm

FOR FIG. 3

Allen Key Llave Allen

3x8mm Screw Tornillo 3x8mm

FOR FIG. 5

Plastic Rod

Bushing

Cojinete de Barra

Plástica

x16

FOR FIG. 1

Plastic Ball

Entry Rim

Llanta de Entrada

de Pelota Plástica

FOR FIG. 1

5/16’’ T-Nut T-Tuerca 5/16’’

x20

FOR FIG. 1, 3, 4

Do Not Return This Product To The Store.

Please Keep Your Instructions! Your Model number is

necessary should you need to contact us. Please read

through this instruction manual book to familiarize

yourself with all parts and assembly steps. Kindly refer to

the parts list below and be sure that all parts have been

included.

No devuelva este producto a su local de venta.

¡Por favor guarde las instrucciones! Es necesario el

número de modelo para contac tarse con nosotros. Por

favor léa las instrucciones para poder familiarze con las

piezas y los pasos para armar. Corrobore que todas las

piezas que aparecen en el “Lista de Partes” se encuentren

en el paquete.

¡AVISO IMPORTANTE!IMPORTANT NOTICE!

Find a clean, level place to begin the assembly of your

product.

Verify that you have all listed parts as shown on the

part list pages.

Encuentre un lugar limpio y nivelado para comenzar

el ensamblaje del producto.

Compruebe que tenga todas las piezas que se

muestran en la lista de piezas.

MONTAJEASSEMBLY

FS048Y19002 www.medalsports.com4 (Continúe en la siguiente página)(Continued on the next page)

English Español

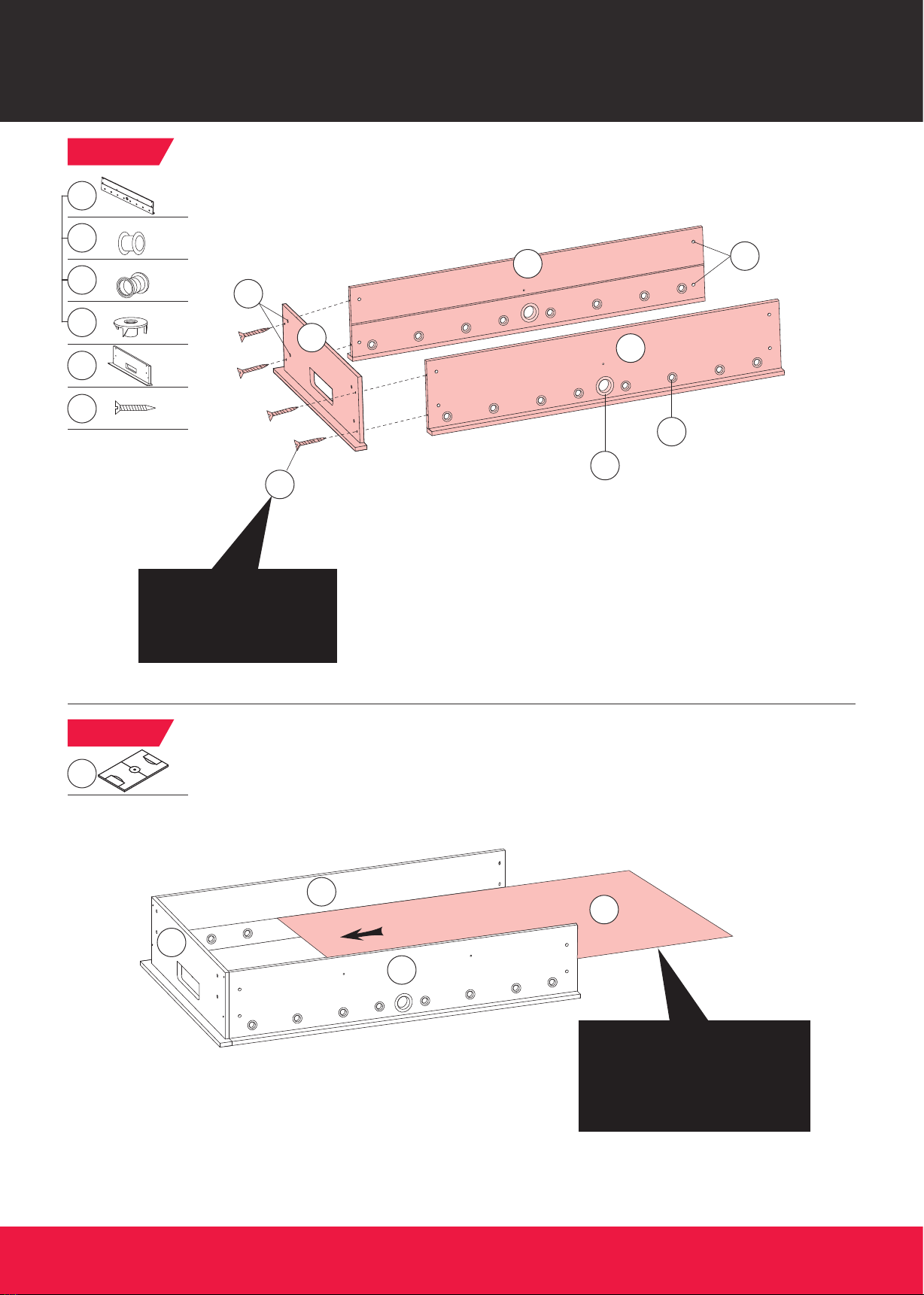

FIG. 1

x16

Pre-installed

x12

Pre-installed

FIG. 2

Note: Playﬁeld graphic should

face down when assembling.

/ Nota: El gráﬁco del campo de

juego debe estar cara hacia abajo

cuando está ensamblando.

Note: Do not tighten the

screws at this step.

/ Nota: Que no ajustes los

tornillos en este paso.

(Continúe en la siguiente página.)(Continued on the next page.)

MONTAJEASSEMBLY

FS048Y19002 www.medalsports.com5 (Continúe en la siguiente página)(Continued on the next page)

English Español

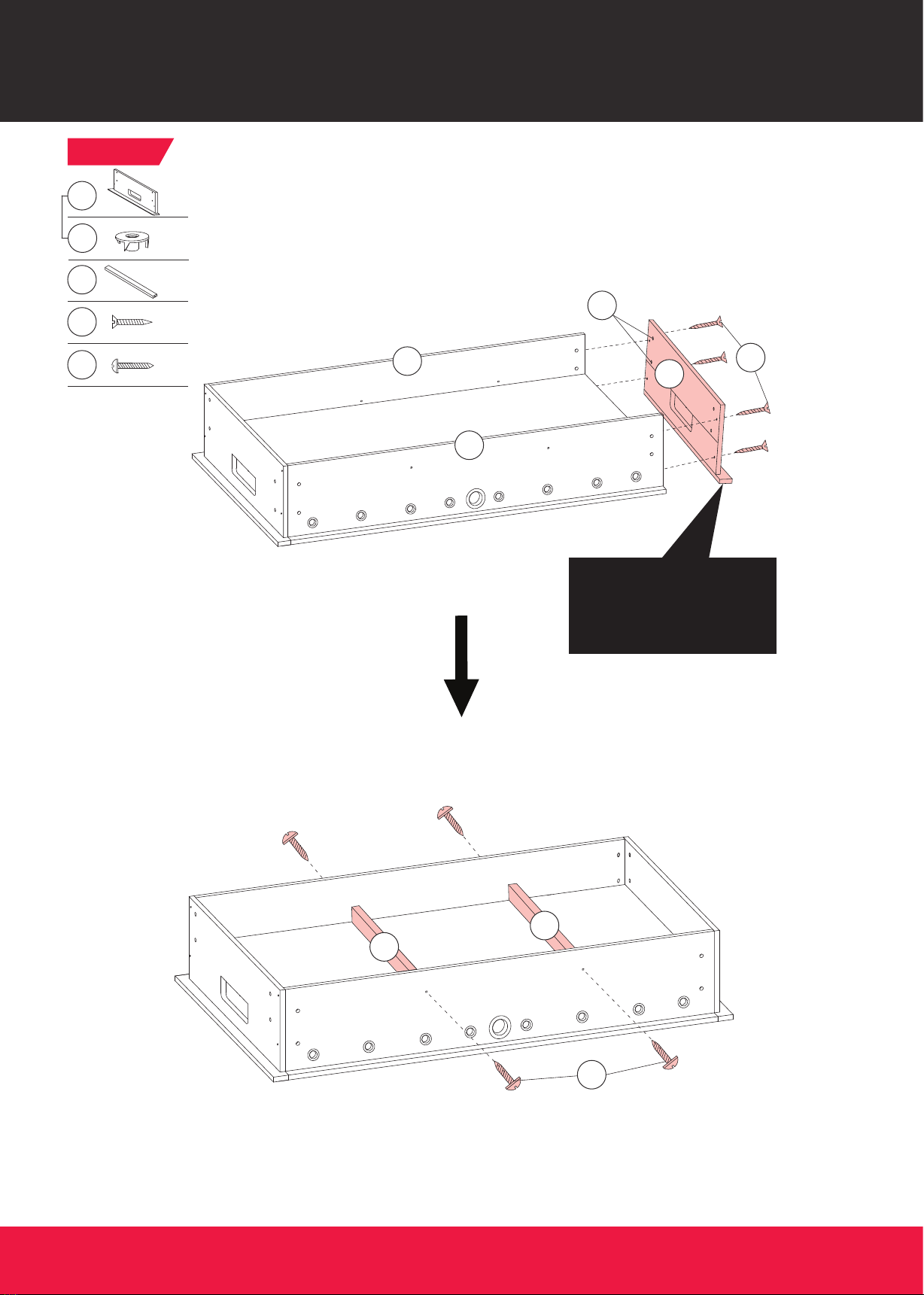

FIG. 3

2x1

Note: After this step, tighten

Screws (A3).

/ Nota: Luego de este paso,

apriete los tornillos (A3).

Pre-installed

MONTAJEASSEMBLY

FS048Y19002 www.medalsports.com6 (Continúe en la siguiente página)(Continued on the next page)

English Español

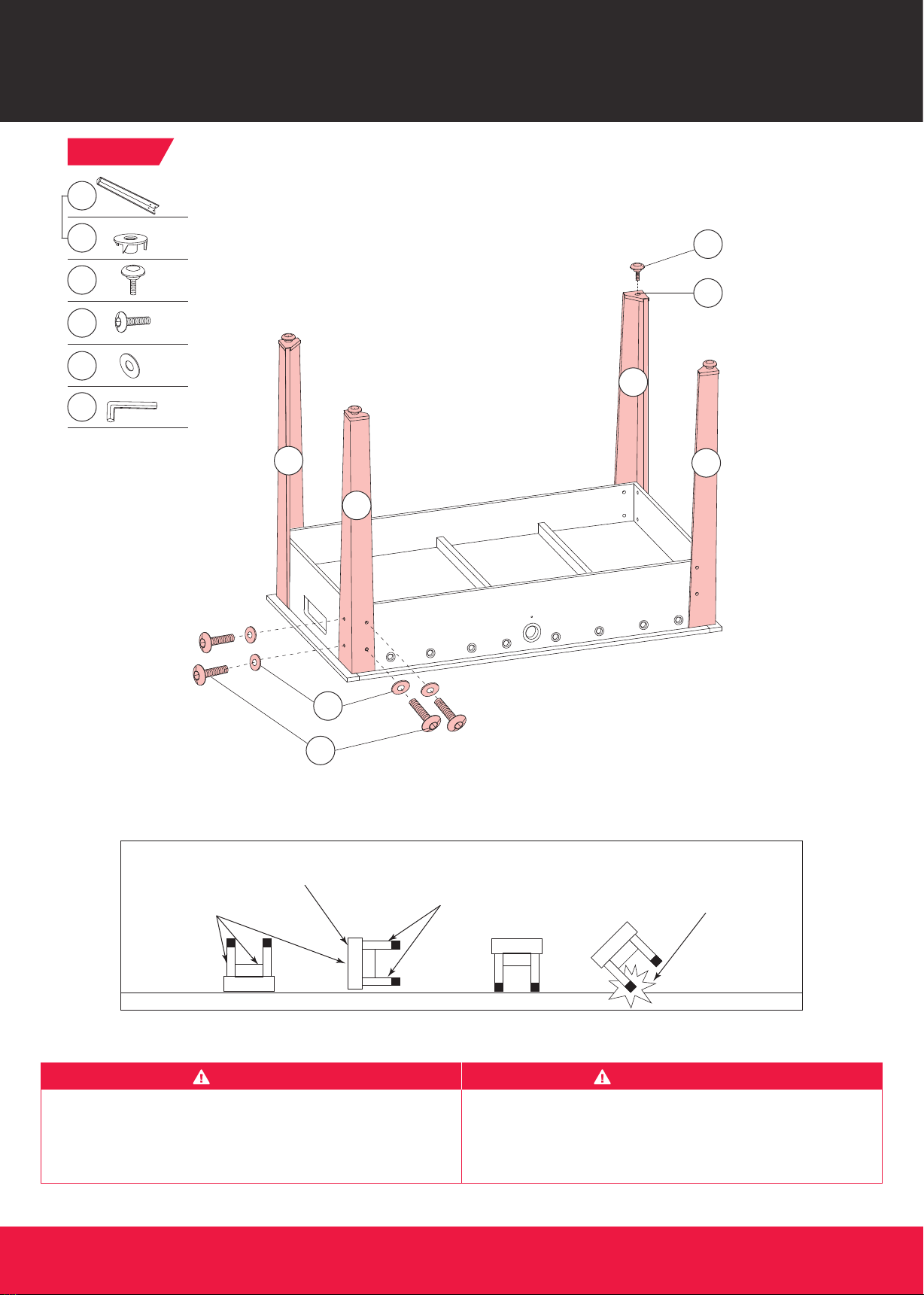

FIG. 4

Pre-installed

x16

A2 x16

A9 x1

Two strong adults are recommended to turn over the

table as shown.

1. Lift the table off the ground.

2. Turn the table over.

3. Place it on all four feet at the same time on the ground.

Se recomienda la participación de dos adultos para

invertir la mesa como se muestra.

1. Levante la tabla del suelo.

2. Voltee la mesa.

3. Coloque las cuatro patas en el suelo al mismo tiempo.

CAUTION: PRECAUCIÓN:

DO NOT LEAN THE

TABLE ON ITS LEGS

/ NO INCLINAR LA MESA

SOBRE LAS PATAS

DO NOT HOLD THE TABLE

BY THE LEGS

/ NO SOSTENER LA MESA

POR LAS PATAS

HOLD BY THE

TABLETOP

/ SOSTENER DE

LA SUPERFICIE

DE LA MESA

CABINET

/ GABINETE

MONTAJEASSEMBLY

FS048Y19002 www.medalsports.com7 (Continúe en la siguiente página)(Continued on the next page)

English Español

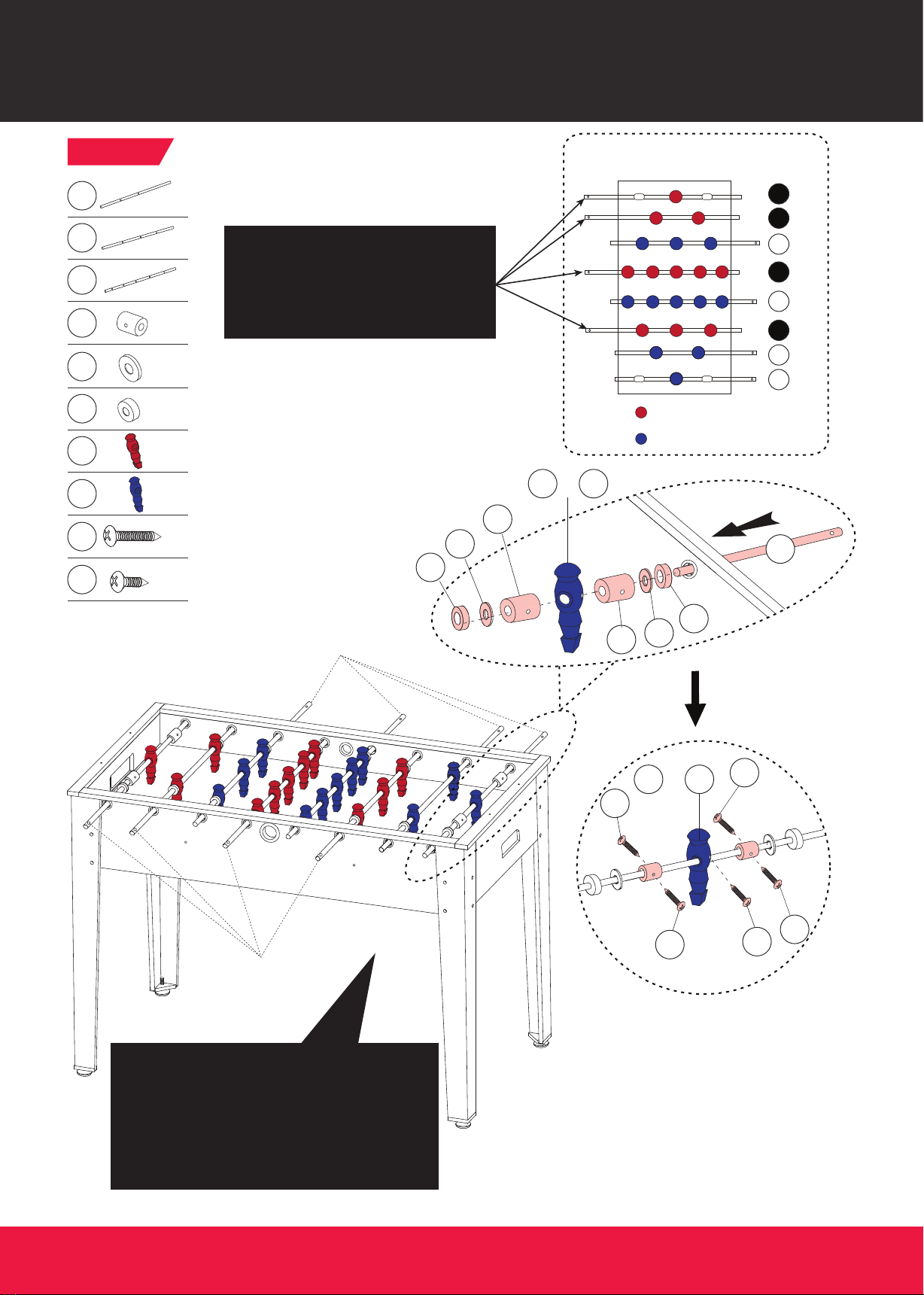

FIG. 5

x16

x11

19 19 18&

x22

= Red / Rojo

= Blue / Azul

Order of players (Overhead View)

/ Orden de jugador (Vista en General)

The Hole

/ El oriﬁcio

The Hole

/ El orificio

19 18&

Note: The Rods have a hole at the end

where their Handles will go.

/ Nota: Las Barras de Jugador hay un

agujero en su parte ﬁnal donde

coloque las Manijas.

Note: Players of the same team color should

have Handles on the same side, and each

team’s players should be facing their opponent.

/ Nota: Los jugadores del mismo color de

equipo debería tener Manijas sobre el mismo

lado, y los jugadores de cada equipo debería

afrontar a su opositor.

MONTAJEASSEMBLY

FS048Y19002 www.medalsports.com8 (Continúe en la siguiente página)(Continued on the next page)

English Español

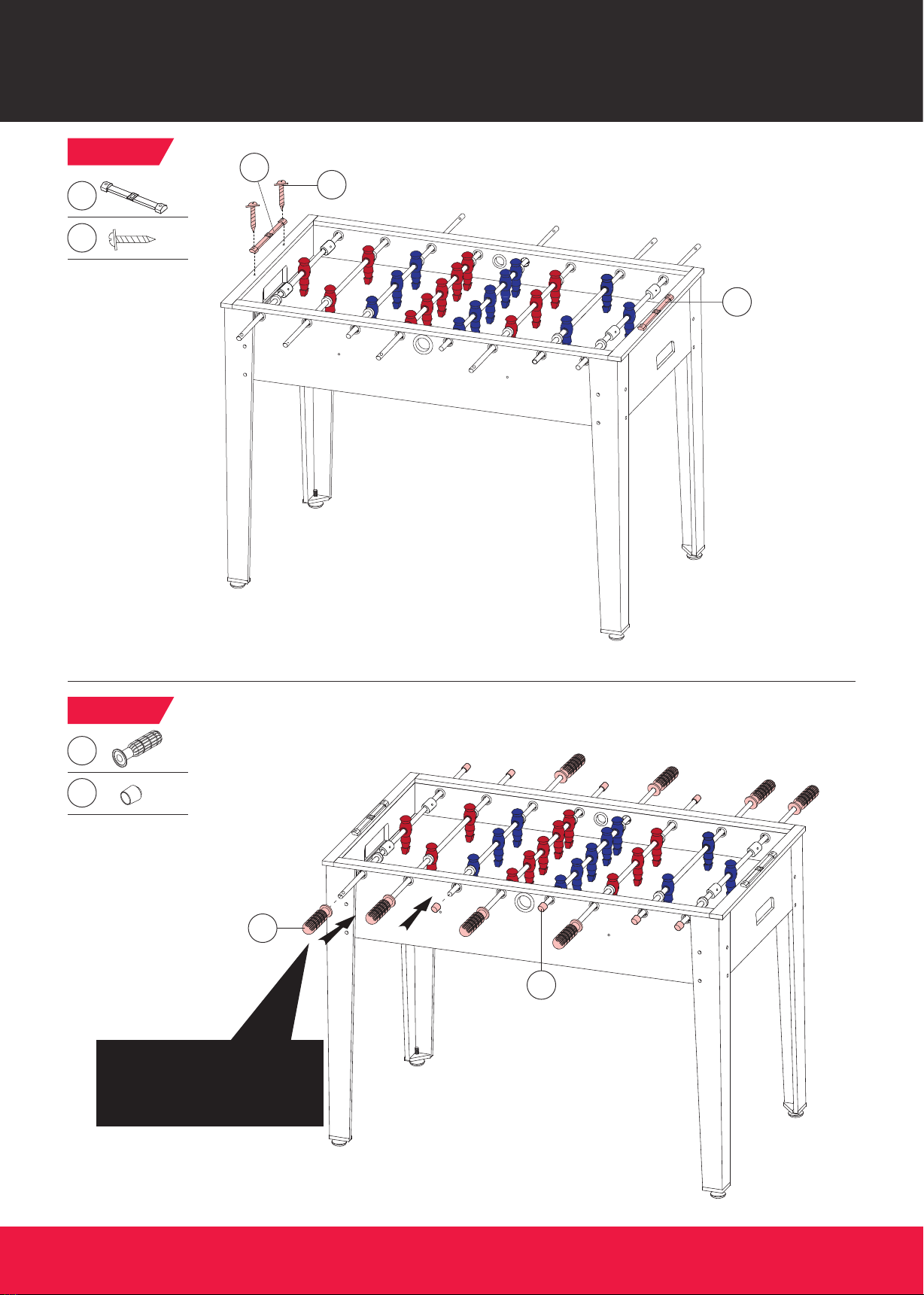

FIG. 6

FIG. 7

Note: The goalie should be at the

left side of each player.

/ Nota: El portero debería estar

en la izquierda de cada jugador.

MONTAJEASSEMBLY

FS048Y19002 www.medalsports.com9 (La ultima página)(The last page)

English Español

FIG. 8

A7 x8

Tabla de contenidos

Otros manuales de Juego de MD SPORTS

MD SPORTS

MD SPORTS FS058Y19002 Manual de usuario

MD SPORTS

MD SPORTS CB056Y21001 Manual de usuario

MD SPORTS

MD SPORTS CB056Y20001 Manual de usuario

MD SPORTS

MD SPORTS CB048Y22035 Manual de usuario

MD SPORTS

MD SPORTS BLL060 048B Manual de usuario

MD SPORTS

MD SPORTS BG125Y22001 Manual de usuario

MD SPORTS

MD SPORTS 14801 Manual de usuario

MD SPORTS

MD SPORTS Barrington AC108Y19005 Manual de usuario

MD SPORTS

MD SPORTS AH060Y19021 Manual de usuario

MD SPORTS

MD SPORTS 1639021 Manual de usuario

MD SPORTS

MD SPORTS FS054Y19011 Manual de usuario

MD SPORTS

MD SPORTS FS048Y21012 Manual de usuario

MD SPORTS

MD SPORTS CB072Y21003 Manual de usuario

MD SPORTS

MD SPORTS BL060Y19008 Manual de usuario

MD SPORTS

MD SPORTS DB410Y21008 Manual de usuario

MD SPORTS

MD SPORTS TP600Y23001 Manual de usuario

MD SPORTS

MD SPORTS BL090Y22001 Manual de usuario

MD SPORTS

MD SPORTS WT100Y22002 Manual de usuario

MD SPORTS

MD SPORTS SOC056 207B Manual de usuario

MD SPORTS

MD SPORTS AC284Y21005 Manual de usuario

MD SPORTS

MD SPORTS AH048Y19005 Manual de usuario

MD SPORTS

MD SPORTS TP300Y23004 Manual de usuario

MD SPORTS

MD SPORTS CB054Y22006 Manual de usuario

MD SPORTS

MD SPORTS ARC144_017B Manual de usuario

Manuales populares de Juego de otras marcas

Outdoor Play

Outdoor Play Box it! 2020 Manual de usuario

Beleduc

Beleduc Papilio Manual de usuario

Costway

Costway UY10001 Manual de usuario

Vex

Vex Add It Up Manual de usuario

DGT

DGT Centaur Manual de usuario

Radica Games

Radica Games BUCKAROO 630 Manual de usuario

Fundex Games

Fundex Games Timber Tumble Manual de usuario

Go! Gater

Go! Gater 1-1-16453-TP02 Manual de usuario

Smoby

Smoby BBF Challenger Manual de usuario

Hathaway

Hathaway BG2019SK Manual de usuario

Roberto Sport

Roberto Sport INGLESE Manual de usuario

Beleduc

Beleduc XXL Witches' Kitchen Manual de usuario

Koala Technologies

Koala Technologies KoalaWare Spider Eater Manual de usuario

Tomy

Tomy The Magic Oven Manual de usuario

Sega

Sega GAME SHOW Manual de usuario

Tiger Electronics

Tiger Electronics Last Out 7-584-0 Manual de usuario

Fisher-Price

Fisher-Price RollOverRover Manual de usuario

Mattel

Mattel World Championship Football Manual de usuario
