Marquant 929-082 Manual de usuario
Monteringsanvisning för väggfäste
Monteringsanvisning for veggfeste
Instrukcja montażu uchwytu ściennego
Installation Instructions for Wall Bracket
929-082
SV Bruksanvisning i original
NO Bruksanvisning i original
PL Instrukcja obsługi w oryginale
EN Operating instructions in original
06.12.2012 © Jula AB
2
SVENSKA 4
SÄKERHETSANVISNINGAR....................................................................................................................... 4
BESKRIVNING ............................................................................................................................................. 4
Delar .................................................................................................................................................... 5
Paket.................................................................................................................................................... 5
Verktyg................................................................................................................................................. 5
MONTERING................................................................................................................................................ 6
Montering på träregel i vägg ................................................................................................................ 6
Montering på betong- eller tegelvägg .................................................................................................. 7
Montering av hyllbärare ....................................................................................................................... 8
Upphängning av hyllbärare.................................................................................................................. 8
Montering av glashylla ......................................................................................................................... 9
Sladdar och kablar............................................................................................................................. 10
UNDERHÅLL.............................................................................................................................................. 10
NORSK 11
SIKKERHETSANVISNINGER.................................................................................................................... 11
BESKRIVELSE........................................................................................................................................... 11
Deler .................................................................................................................................................. 12
Pakke ................................................................................................................................................. 12
Verktøy............................................................................................................................................... 12
MONTERING.............................................................................................................................................. 13
Montering på trebjelke i vegg............................................................................................................. 13
Montering på betong- eller murvegg.................................................................................................. 14
Montering av hylleholder.................................................................................................................... 15
Opphenging av hylleholder ................................................................................................................ 15
Montering av glasshylle ..................................................................................................................... 16
Ledninger og kabler ........................................................................................................................... 17
VEDLIKEHOLD .......................................................................................................................................... 17
POLSKI 18
ZASADY BEZPIECZEŃSTWA ................................................................................................................... 18
OPIS ........................................................................................................................................................... 18
Części ................................................................................................................................................ 19
Pakiet ................................................................................................................................................. 19
Narzędzia........................................................................................................................................... 19
MONTAŻ..................................................................................................................................................... 20
Montażna belkach drewnianych w ścianie ....................................................................................... 20
Montażna ścianie betonowej lub ceglanej ........................................................................................ 21
Montażwsporników półki................................................................................................................... 22
Zawieszanie wsporników półki........................................................................................................... 22
Montażpółki szklanej......................................................................................................................... 23
Przewody i kable................................................................................................................................ 23
KONSERWACJA........................................................................................................................................ 24
ENGLISH 25
SAFETY INSTRUCTIONS.......................................................................................................................... 25
DESCRIPTION ........................................................................................................................................... 25
Parts................................................................................................................................................... 26
Package ............................................................................................................................................. 26
Tools .................................................................................................................................................. 26
INSTALLATION .......................................................................................................................................... 27
Installation on wooden stud in wall .................................................................................................... 27
Installation on concrete or brick wall.................................................................................................. 28
Assembling the shelf supports........................................................................................................... 29
Fitting the shelf supports.................................................................................................................... 29
Fitting the glass shelves .................................................................................................................... 30
3
Leads and cables............................................................................................................................... 31
MAINTENANCE ......................................................................................................................................... 31
SVENSKA
4
SVENSKA
SÄKERHETSANVISNINGAR
Läs bruksanvisningen noggrant innan användning!
Kontakta återförsäljaren om du har några frågor.
VARNING! Överskrid inte tillåten maximilast (Max.8 kg) – risk för allvarlig personskada och/eller
egendomsskada.
VARNING!
Läs alla anvisningar och säkerhetsanvisningar före installation. Kontakta återförsäljaren om du har
några frågor.
Produkten ska endast installeras av kvalificerad personal.
Kontrollera att väggen kan bära upp vikten av fästet och den apparat det ska bära.
Fäst skruvarna mitt på eventuella reglar.
Be en andra person om hjälp eller använd mekanisk lyftutrustning för att lyfta och positionera
utrustningen.
Dra åt skruvarna ordentligt, men inte för hårt – risk för egendomsskada.
Produkten är endast avsedd för inomhusbruk. Användning utomhus kan medföra personskada
och/eller egendomsskada.
BESKRIVNING
SVENSKA
5
Delar
VIKTIGT! Kontrollera att du har alla delar i listan. Kontakta återförsäljaren om delar saknas eller är
skadade.
Paket
Verktyg
Krysskruvmejsel
Borrmaskin med 8 mm stenborr (vid installation i betongvägg)
Märkpenna
Hammare
Väggplatta (1 st.)
C
Fästdon (2 st.)
D
Glashylla (2 st.)
A
Dekorstycke (2 st.)
E
ST5,5 x 50
(4 st.)
P-A
Betongankare
(4 st.)
P-B
M5 x 10
(6 st.)
P-C
Plastbussning
(2 st.)
P-D
Hyllbärare (2 st.)
B
Plastkåpa
(4 st.)
P-E
Insexnyckel
3 mm
(1 st.) P-F
SVENSKA
6
MONTERING
Montering på träregel i vägg
VARNING!
Kontrollera att väggen kan bära upp vikten av fästet och den apparat det ska bära.
Dra åt skruvarna ordentligt, men inte för hårt – risk för egendomsskada.
Fäst skruvarna mitt på reglarna.
Medföljande monteringsdetaljer är avsedda för montering på träreglar bakom vanlig
spånskiva/gipsskiva eller liknande. Installatören är ansvarig för att använda lämpliga
monteringsdetaljer.
Lokalisera reglarnas kanter med en regelsökare. Rita en vertikal linje vid mitten av vardera regeln.
Placera väggplattan mot väggen och markera mitten av de fyra fästhålen på
centrumlinjemarkeringarna för reglarna.
Borra 4 hål med 3 mm diameter, 30 mm djupa, och sätt i 4 skruvar (P-A). Kontrollera att plattan är
horisontell.
Regel
SVENSKA
7
Montering på betong- eller tegelvägg
VARNING!
Kontrollera att betongen är minst 35 mm tjock, för montering av betongankare. Borra inte i
murbruksfogar, utan i tegelsten eller betongblock, helst minst 25 mm från kanten. Borra med lågt
varvtal, inte med slagborrfunktion, annars kan det bli ett stort hål i väggens baksida om borret
bryter igenom.
Kontrollera att väggen kan bära upp vikten av fästet och den apparat det ska bära.

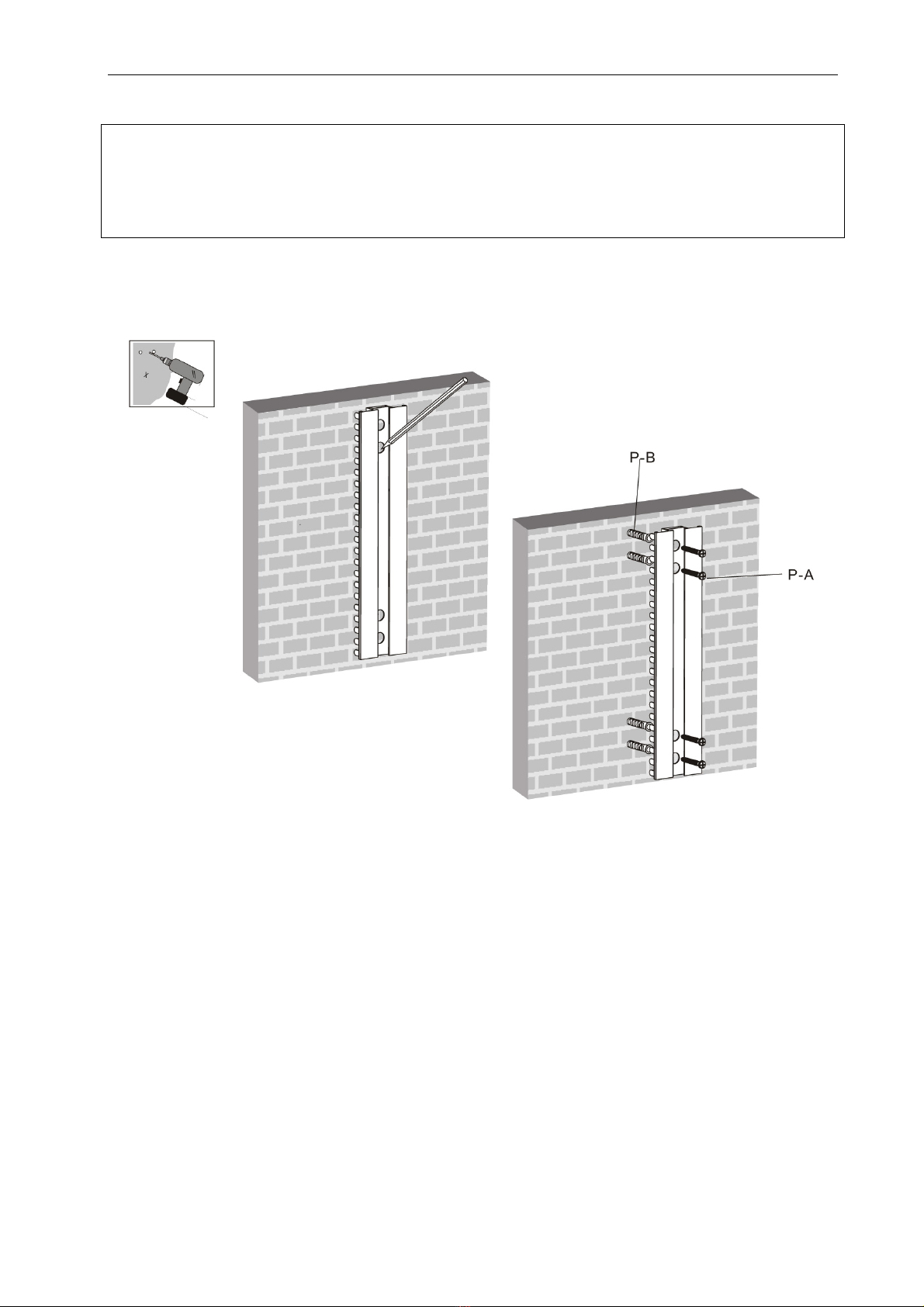

Använd väggplattan som mall och märk ut de 4 hålen på väggen.
Förborra hålen med 8 mm stenborr till minst 50 mm djup. Sätt i ett betongankare (P-B) i varje hål.
Montera väggplattan på väggen med i 4 skruvar (P-A). Kontrollera att plattan är horisontell.
SVENSKA
8
Montering av hyllbärare
Montera ett fästdon på den ena hyllbäraren med 2 skruvar. Lämna 3 mm spalt (fig. 2.1).
Montera det andra fästdonet på den andra hyllbäraren på samma sätt.
Upphängning av hyllbärare
Häng de två hyllbärarna på väggplattan på önskade höjder och dra åt skruvarna med en 3 mm
insexnyckel.
Montera dekorstyckena upptill och nedtill på väggplattan och sätt på de 4 plastkåporna.
Om du vill flytta hyllbärarna. lossa skruvarna med en 3 mm insexnyckel, men skruva inte ut dem
helt. Flytta hyllbärarna till önskade höjder och dra åt skruvarna.
SVENSKA
9
Montering av glashylla
Placera försiktigt glashyllorna på hyllbärarna. Fäst glashyllorna på hyllbärarna med skruvar och
plastbussningar. Dra åt skruvarna lätt med en 3 mm insexnyckel. Centrera glashyllorna överhålen och dra
åt skruvarna helt med en 3 mm insexnyckel.
Flyttbara i höjdled
SVENSKA
10
Sladdar och kablar
När väggfästet är korrekt monterat, placera apparaterna försiktigt på glashyllorna. Dra sladdar och kablar
genom klämmorna.
UNDERHÅLL
När vägghyllan monterats, kontrollera att den sitter stadigt och säkert. Kontrollera varannan månad
att alla skruvförband är korrekt åtdragna.
Kontakta återförsäljaren om du har frågor angående installationen.
Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon
0200-88 55 88.
Jula AB, Box 363, 532 24 SKARA
www.jula.se
Apparater ingår inte
