Marklin 41929 Manual de usuario

Wagenset Rheingold

41929

Wichtige Hinweise 4

Decoder einbauen 4

Funktionen: 4

Bilder 12

Important Notes 5

Installation of the Decoder 5

Function: 5

Figures 12

Belangrijke aanwijzing 7

Inbouwen van de decoder 7

Functies 7

Afbeeldingen 12

Information importante 6

Installation du décodeur 6

Fonction : 6

Images 12

Avvertenze importanti 9

Installazione del Decoder 9

Funzione 9

Figures 12

Vigtige bemærkninger 11

Indbygning af dekoder 11

Funktioner 11

Billeder 12

Notas importantes 8

Montaje del decoder 8

Función 8

Figuras 12

Viktig information 10

Inbyggnad av dekoder 10

Funktioner 10

Ritningar 12

Wichtige Hinweise

!Die Rheingold-Wagen sind maßstäblich gestaltet ohne

Zugeständnisse an das Lichtraumproﬁl. Die Modelle fahren im

Gleisbogen ab 360 mm Radius. Durch die maßstäbliche Gestal-

tung kann es jedoch vorkommen, dass die Aggregatkästen am

Fahrwerk auf älteren M-Gleis-Anlagen mit den Weichenlater-

nen kollidieren. In diesem Fall empfehlen wir die Demontage

der Weichenlaternen.

In diese Wagen kann die Innenbeleuchtung 73400 (2 Stück je

Personenwagen) zusätzlich eingebaut werden. Die Wagen sind

bereits für einen Einbau vorbereitet.

Für den Betrieb in einem festen Zugverband sind bei diesen

Wagen die stromleitenden Kurzkupplungen 72020 eingesetzt.

Die Stromzuführung aller Wagen erfolgt über den Schleifer des

Gepäckwagens.

Durch Einbau eines Decoders kann die Schluß- und die Innenbe-

leuchtung ein- und ausgeschaltet werden.

Decoder einbauen

Wir empfehlen den Einbau des Decoders 60942.

•

Gepäckwagen öffnen (wie Personenwagen S. 11)

• Schnittstellen-Steckerabnehmen

• Decodereinstecke

• Wagenwiederzusammenbauen

Funktionen:

Aux 1: Innenbeleuchtung (stromführende Kupplung)

Aux 2: Schlusslicht

Beachten Sie hierzu die Anleitung zu Ihrem Decoder.

Alternativ an beiliegende Anschlußleiterplatte die Kabel eines

Funktionsdecoders anlöten (S. 12).

1. 2.

Important Notes

!The Rheingold cars are scale dimensioned without conces-

sions to the loading gauge. These models can be run on a

minimum curve of 360 mm / 14-3/16“ radius. Due to the scale

dimensions of the various components of the cars, it is possible

that the battery boxes on the underside of the cars‘ frames will

hit the lanterns on older M Track turnouts. In this situation, we

recommend that you remove the turnout lanterns.

The 73400 lighting kit can be installed in these cars (2 pieces per

passenger car). The cars are prepared for this installation.

The 72020 current-conducting couplers are used on these cars

for operation in a ﬁxed train composition. Current is supplied to

all of the cars by means of a pickup shoe on the baggage car.

The interior lighting and the red marker light can be turned on

and off by installing a decoder.

Installation of the Decoder

We recommend using the 60942 decoder for an installation.

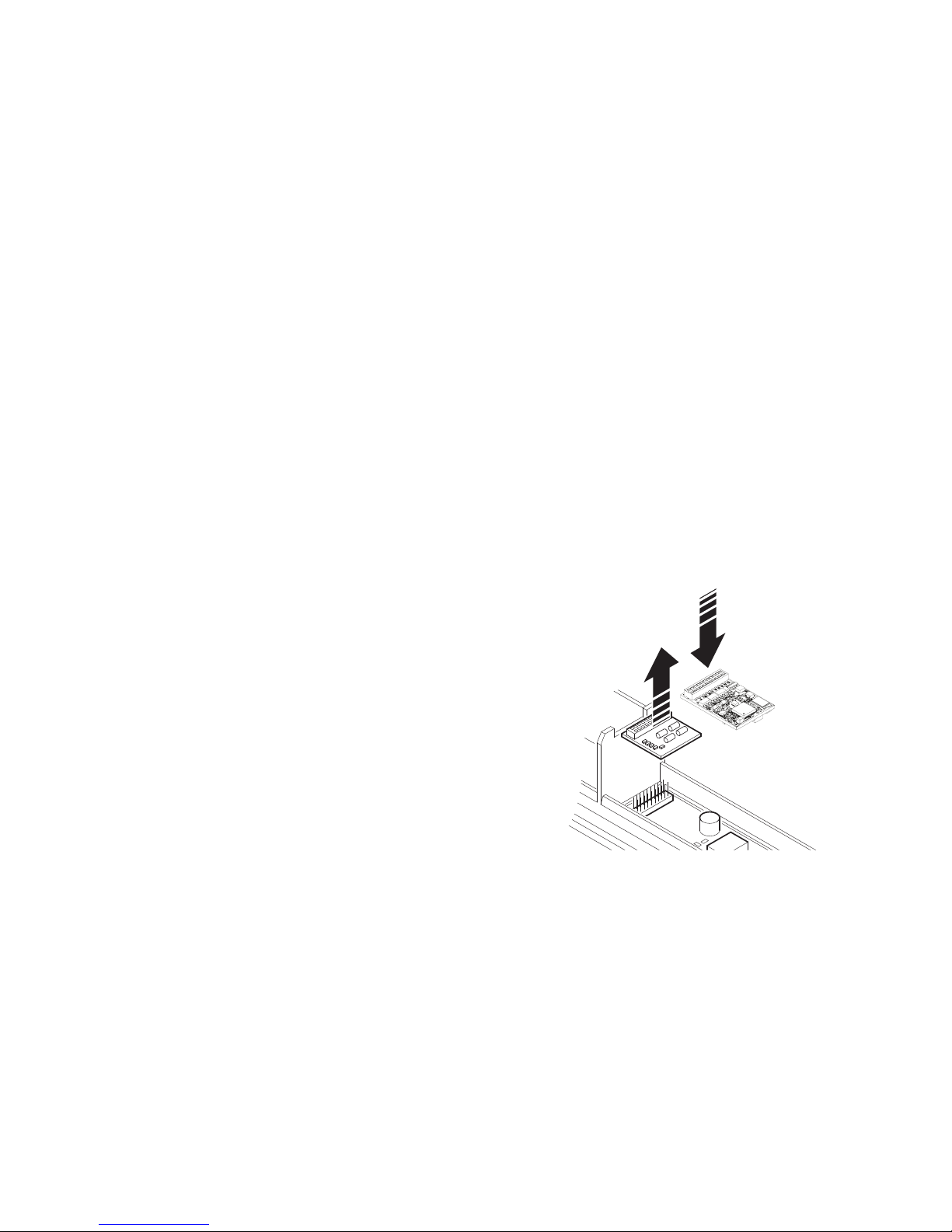

• Openthebaggagecaraswellasthepassengercars(p.11)

• Removetheinterfaceconnectorplug

• Pluginthedecoder

• Putthecarbacktogether

Function:

Aux 1: Interior lights (current-conducting couplers)

Aux 2: Red marker light

Please read the instructions for your decoder.

Alternatively, solder the wires from the decoder to the circuit

board for connections in the car (p. 12).

1. 2.

Installation du décodeur

Nous recommandons l’installation du décodeur réf. 60942.

•

Ouvrirlefourgonàbagagesainsiquelesvoituresvoyageurs(p.11)

• Retirerlachedel’interface

• Encherledécodeur.

• Remonterlavoiture.

Fonction :

Sortie 1 : Eclairage intérieur

Sortie 2 : Feu de ﬁn de convoi rouge

Consultez la notice d’utilisation du décodeur.

En variante, souder les ﬁls du décodeur sur la platine de raccor-

dement fournie

(p. 5)

1. 2.

Information importante

!Les voitures Rheingold sont reproduites à l‘échelle, sans

concession au gabarit de libre passage. Le rayon minimal d‘ins-

cription en courbe de ces modèles est de 360 mm. Du fait de la

reproduction à l’échelle, il est toutefois possible que sur les

anciens réseaux en voie M, les boîtiers d’accus sur le châssis

heurtent les lanternes d’aiguilles ; le cas échéant, nous vous

conseillons de démonter ces lanternes.

Cesvoituressontpré-équipéespourlemontageultérieurde

l’éclairageintérieurréf.73400(2unitésdanschaquevoiture).

Pour l’exploitation en rame ﬁxe, ces voitures sont munies des

attelages courts conducteurs de courant réf. 72020. L’alimen-

tation en courant de toutes les voitures se fait via le frotteur du

fourgonàbagages.

Une fois monté, le décodeur permet d‘activer ou de désactiver

l‘éclairage de ﬁn de convoi et l‘éclairage intérieur.

Belangrijke aanwijzing

!De Rheingold-rijtuigen zijn op schaal uitgevoerd zonder

afbreuk te doen aan het proﬁel-van-vrijeruimte. Het model kan

rijden op een minimum boogradius van 360 mm. Doordat de

rijtuigen op schaal zijn gemaakt, kan het voorkomen dan de

aggregaatkasten onder aan het rijtuig in botsing komen met de

wissellantaarns van oude M-rail wissels. In dat geval raden wij

aan de lantaarns te demonteren.

In deze rijtuigen kan de binnenverlichting 73400 (2 stuks per

rijtuig) ingebouwd worden. De rijtuigen zijn al voorbereid op

deze inbouw.

Voor het bedrijf met een vaste samenstelling zijn bij deze

rijtuigen de stroomvoerende koppelingen 72020 gebruikt. De

stroomvoorziening voor alle rijtuigen komt van het bagagerijtuig.

Door het inbouwen van de decoder kan de binnen- en de sluit-

verlichting in- en uitgeschakeld worden.

Inbouwen van de decoder

We bevelen het inbouwen van de decoder 60942 aan.

• Bagagerijtuignetalsdepersonenrijtuigenopenen(s.11).

• Stekkerbusvandestekkernemen

• Decoderinsteken

• Rijtuigweerinelkaarzetten

Functies

Aux 1: Binnenverlichting

Aux 2: Sluitlicht rood

Zie hiervoor de gebruiksaanwijzing van uw decoder.

Alternatief aan de meegeleverde aansluitprint de draad van de

decoder solderen s.12).

1. 2.

Notas importantes

!Los coches del Rheingold se han dimensionado a escala, sin

concesiones al gálibo. Los modelos en miniatura circulan por

vías en curva a partir de 360 mm de radio. Sin embargo, debido

a su dimensionamiento a escala, puede ocurrir que las cajas

de grupos en el tren de rodaje colisionen con los faroles de

agujas en instalaciones de vías M más antiguas, en cuyo caso

recomendamos desmontar los faroles de agujas.

Puede incorporarse a estos coches además la iluminación

interior 73400 (2 juegos por cada coche de viajeros). Los coches

ya están preparados para su integración.

Para el funcionamiento en un convoy ﬁjo, en estos coches se

han integrado los enganches cortos cortacorriente 72020. La ali-

mentación de corriente de todos los coches se realiza mediante

elpatíndelfurgónportaequipajes.

El alumbrado de cola y la iluminación interior pueden conectarse

y desconectarse mediante el montaje del decoder.

Montaje del decoder

Recomendamos montar el decoder 60942.

•

Abrirelfurgóndeequipajescomoelcochedeviajeros(pág.11)

• Retirarelconectordeinterfaz

• Enchufareldecoder

• Reensamblarelcoche

Función

Aux 1: Iluminación interior

Aux 2: Luces de cola rojas

Ténganse presentes al respecto las instrucciones de decoder.

Alternativamente soldar los cables del decoder a la tarjeta

impresadeconexiónqueseadjunta(pág.12)

1. 2.

Avvertenze importanti

!Le carrozze del Rheingold sono modellate in scala esatta

senza compromessi sul proﬁlo della sagoma limite. Tali modelli

viaggiano su curve di binario a partire da 360 mm di raggio.

A causa della modellazione fedele alla scala, sugli impianti

piuttosto vecchi di binario M può tuttavia accadere che le

cassette di apparecchiature sul telaio di rotolamento entrino

in collisione con le lanterne dei deviatoi; in questo caso noi

consigliamo lo smontaggio delle lanterne da deviatoio.

Inquestecarrozzepuòvenireinstallatainaggiunta

l’illuminazione interna 73400 (2 elementi per ciascuna carrozza

passeggeri).Talicarrozzesonogiàpredisposteperunaloro

installazione.

Per il funzionamento in una composizione di treno ﬁssa, nel

casodiquestecarrozzesonoimpiegatiigancicorticonduttori

di corrente 72020. La conduzione di corrente a tutte le carrozze

avviene tramite il pattino del bagagliaio.

Mediantel’installazionedelDecoderpuòvenireattivataedisat-

tivatal’illuminazionedicodaequellainterna.

Installazione del Decoder

Noi consigliamo l’installazione del Decoder 60942.

• Aprireilbagagliaiocomelecarrozzepasseggeri(pag.11)

•

Rimuovere la spina a innesto dell’interfaccia

• InnestareilDecoder

• Montarenuovamentelacarrozza

Funzione

Aux 1: Illuminazione interna

Aux2: Fanale di coda rosso

Aquestoscopovogliateprestareattenzionealleistruzionidel

decoder.

In alternativa, saldare i cavetti del Decoder all‘accluso circuito

stampato di collegamento (pag. 12).

1. 2.

Viktig information

!Rheingold-vagnarna är helt skalenligt utformade utan hänsyn

tagen till överhäng i kurvorna. Modellerna kan köras på en

minsta kurvradie av 360 mm. På grund av modellernas exakt

skalenliga utformning, så kan det hända att vagnarnas under-

reden kan fastna på vissa äldre M-räls växellyktor. I dylika fall

bör växellyktorna demonteras.

Till dessa vagnar används vagnsbelysningar nr. 73400 (2 st

belysningar åtgår till varje personvagn). Vagnarna är förberedda

för inbyggnad av denna typ av vagnsbelysning.

För elmatning till personvagnarna i fasta tåg använder man

de strömledande kopplen nr. 72020. Elmatningen till samtliga

vagnars belysningar sker då via resgodsvagnens släpsko.

Bygger man in en dekoder, så kan man tända och släcka slutlju-

sen och vagnsbelysningarna.

Inbyggnad av dekoder

Vi rekommenderar inbyggnad av decoder 60942.

•Öppnaresgodsvagnen(sompersonvagnenS.11)

•Tabortsnittställetsstickkontakt

•Stickindekodern

•Sättåtersammanvagnen

Funktioner

Aux 1: Belysning, förarhytt

Aux 2: Slutljus rött

Följ noga anvisningarna som medföljer dekodern.

Alternativt kan kablarna till en funktionsdekoder lödas in på den

medföljande anslutningsledarplattan(S. 12).

1. 2.

Tabla de contenidos

Idiomas:

Otros manuales de Juguete de marklin

marklin

marklin 56081 Manual de usuario

marklin

marklin 23390 Manual de usuario

marklin

marklin CREATIX Fire Station 72219 Manual de usuario

marklin

marklin 55055 Manual de usuario

marklin

marklin BR 218 Manual de usuario

marklin

marklin 39030 Manual de usuario

marklin

marklin AE 6/6 Series Manual de usuario

marklin

marklin 7244 Manual de usuario

marklin

marklin 37104 Manual de usuario

marklin

marklin 39712 Manual de usuario

marklin

marklin Gepäckwagens Manual de usuario

marklin

marklin H0 76515 Manual de usuario

marklin

marklin 37319 Manual de usuario

marklin

marklin 74041 Manual de usuario

marklin

marklin 49660 Manual de usuario

marklin

marklin 36320 Manual de usuario

marklin

marklin 36712 Instrucciones de instalación y funcionamiento

marklin

marklin HO Manual de usuario

marklin

marklin 36653 Manual de usuario

marklin

marklin 48293 Manual de usuario

marklin

marklin 93612 Manual de usuario

marklin

marklin baureihe V 60 Manual de usuario

marklin

marklin 73140 Manual de usuario

marklin

marklin reihe s/sa Manual de usuario

Manuales populares de Juguete de otras marcas

Canon

Canon PAPER CRAFT Manual de usuario

GREAT PLANES

GREAT PLANES Pitts M-12S Manual de usuario

NOCH

NOCH 14261 Manual de usuario

Hausler

Hausler 450 SE V2 Manual de usuario

Dynaflite

Dynaflite Daydream Manual de usuario

MiniacRC

MiniacRC MIGHTY MINI P40 WARHAWK Manual

Kenner

Kenner Batman 63651 Manual de usuario

LEGO

LEGO 8527 Manual de usuario

iKarus

iKarus ECO 8 Manual de usuario

Multiplex

Multiplex EasyStar II Manual de instrucciones

Walkera

Walkera 38 Manual de instrucciones

Hasbro

Hasbro TRANSFORMERS BUMBLEBEE Manual de usuario

MD MXION SWD Manual de usuario

Mattel

Mattel Disney Pixar Cars Cozy Cone Spiral Rampway Manual de usuario

Meccano

Meccano 15103 Manual de usuario

LEGO

LEGO TECHNIC 8735 Manual de usuario

Mattel

Mattel HOTWHEELS DWL04 Manual de usuario

REVELL

REVELL Bristol Beaufighter TF.X Manual de usuario

marklin 41929 Manual de usuario

Manuales populares de Juguete de otras marcas
