Malmbergs BDO-30RT Manual de usuario

99 870 11

BRUKSANVISNING

Dieselvärmare med inbyggd termostat

INSTRUCTION MANUAL

Diesel Heater with Built-in Thermostat

KÄYTTÖOHJEET

Diesel-lämmitin termostaatilla

30kW

Modell / Malli / Model: BDO-30RT

SE Denna produkt lämpar sig inte för primär uppvärmning.

FI Tämä tuote ei sovellu ensisijaiseksi lämmittimeksi.

EN This product is not suitable for primary heating purposes.

NO Dette produktet egner seg ikke for primære oppvarmingsformål.

DK Dette produkt er ikke egnet til brug som primær opvarmningskilde.

OBS / HOUM / NOTE

FÖRSIKTIGHETSÅTGÄRDER

För din egen och andras säkerhet bör du läsa denna bruksanvisning och följa instruktionerna noggrant.

Fara

1. Använd aldrig bensin i apparaten – risk för explosion och/eller okontrollerade lågor.

2. Använd inte produkten i explosiv miljö, exempelvis i närheten av brännbara vätskor, gaser eller damm.

3. Säkerställ god ventilation när apparaten används, annars ﬁnns risk för kolmonoxidförgiftning.

Varning

1. Använd aldrig sprayﬂaskor i närheten av apparaten, eftersom gasen från sprayﬂaskor kan orsaka brand

och/eller explosion

2. Använd aldrig apparaten i närheten av sågspån, damm eller liknande som kan sugas in i apparaten – risk för

personskada och/eller brand.

3. Blockera aldrig apparatens luftintag och täck aldrig över apparaten, eftersom detta kan orsaka brand.

4. Modiﬁera aldrig apparaten på något sätt.

5. Utsätt inte apparaten för regn och använd den inte i fuktiga utrymmen.

6. Stäng av apparaten och dra ut sladden före kontroll och/eller underhåll.

7. Apparaten är ej avsedd för användning av personer (inklusive barn) med någon typ av funktionshinder, eller

av personer som inte har kunskap om hur apparaten används, såvida de inte övervakas eller får instruktio-

ner gällande användning av apparaten av en person som ansvarar för deras säkerhet.

8. Barn skall hållas under uppsikt så att de inte leker med apparaten.

Observera

1. För att förhindra brand, håll alla brännbara material borta från dieselvärmaren. Minsta avstånd: Luftutlopp

(framsida) 3,5 meter, luftintag (baksida) 2 meter, ovan 2 meter, från sidan 2 meter.

2. Placera dieselvärmaren på icke brännbart underlag, överhettning kan orsaka brand.

3. Stäng av apparaten, dra ut sladden, kontrollera att lågan slocknat och låt apparaten svalna före påfyllning

av bränsle, annars ﬁnns risk för brand och/eller allvarlig personskada.

4. Kontrollera att spänningen som anges på typskylten motsvarar den lokala nätspänningen innan du ansluter

apparaten.

5. Denna dieselvärmare är fylld med en exakt mängd specialolja. Reparationer som kräver öppning av olje-

behållaren får endast utföras av tillverkaren eller dennes serviceombud som bör kontaktas om det ﬁnns ett

oljeläckage.

6. Vid skrotning av dieselvärmaren, följ lokala regler för omhändertagande av oljan.

ÖVERSIKT

A. Varmluftsutlopp

B. Övre kåpa

C. Handtag

D. Galler för luftinlopp

E. Ram

F. Bränsletank

G. Indikeringslampa

H. Stickpropp

I. Strömbrytare

J. Termostatvred

K. Temperaturdisplay

L. Hjul

M. Tanklock

MONTERING

1. Sätt i hjulaxeln i motsvarande hål på den undre delen

av ramen, sätt bussningen (G) på båda sidor; skjut på

hjul (F) över hjulaxeln (H), sätt på låsmuttern (E).

2. Placera dieselvärmaren på den undre delen av ramen

(B); försäkra dig om att de 3 hålen på den övre delen

av ramen pekar mot de motsvarande 3 hålen på den

undre delen av ramen.

3. Sätt skruvar (J) i hålen, placera brickorna (D) under

den undre delen av ramen (B) och skruva åt med

sexkantskruv (C).

4. Sätt i andra skruvar i respektive hål och använd skruv-

mejsel för att dra åt dem.

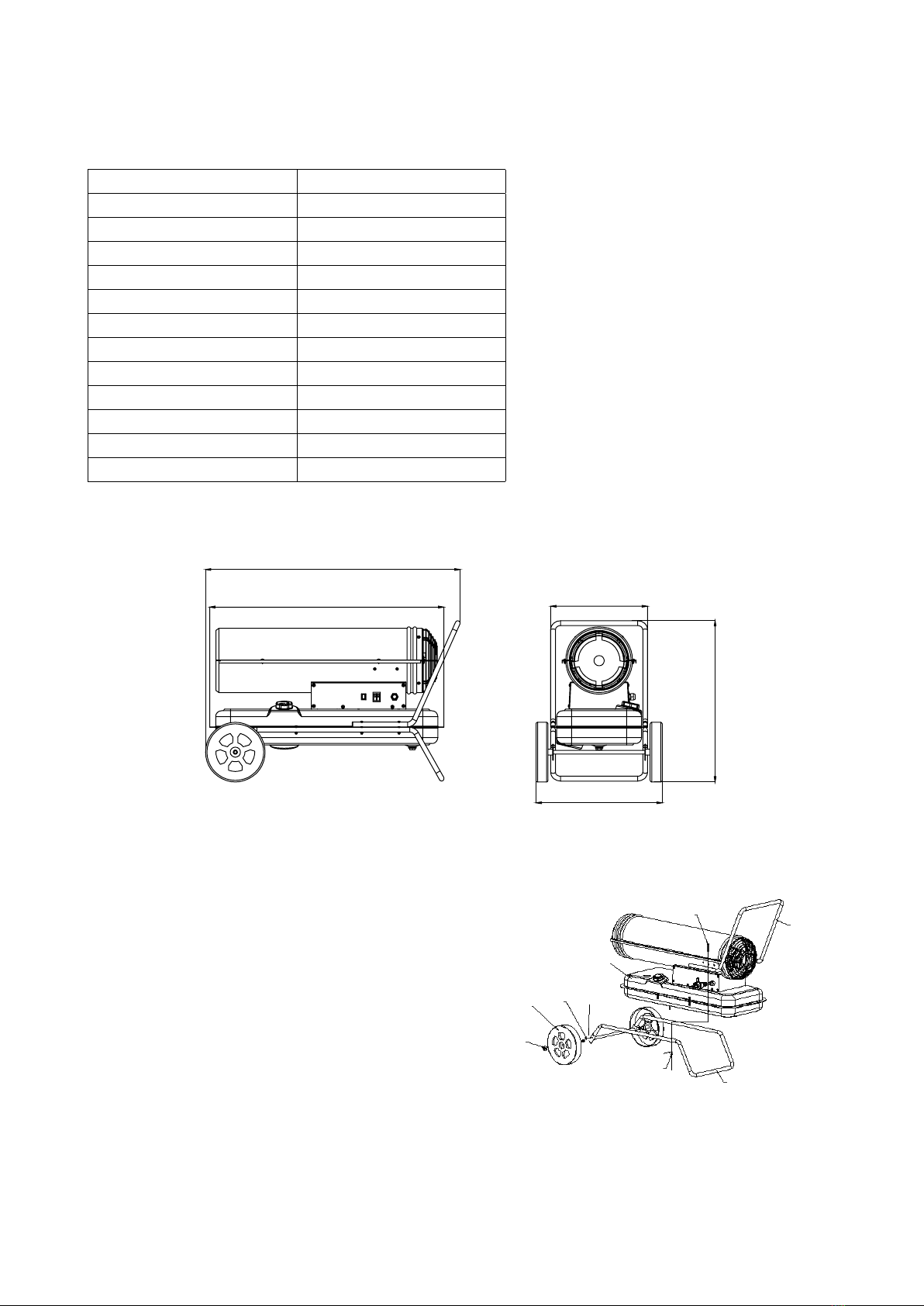

TEKNISKA DATA

Utgående värmeeffekt 30kW

Utgående luftvolym 735 m³/h

Bränsletankens volym 24 l

Bränsle Diesel

Bränsleförbrukning 2,92 l/h

Motoreffekt 180W

Lufttryck 0,4 bar

Inställningsområde termostat 5-45°C

Märkspänning 230V~ 50Hz

Ström 0,87A

Mått (LxBxH) 924x457x518 mm

Nettovikt 22 kg

Kapslingsklass IPX0

MÅTT

924

840 294

457 (mm)

518

HANDHAVANDE

Förberedelser

1. Använd aldrig starkt ﬂyktigt bränsle som bensin eller liknande.

2. Stäng av apparaten, dra ut stickproppen, kontrollera att lågan slocknat och låt apparaten svalna före påfyll-

ning av bränsle.

3. Använd endast ren dieselolja utan föroreningar.

4. Försäkra dig om att ﬁltret är installerat i bränsletanken innan du börjar fylla på bränsle.

5. Tvätta omedelbart med tvål och vatten om du får bränsle på huden.

6. Rör aldrig vid brännaren när den är eller nyligen varit i drift och låt inte oljepumpen komma i kontakt med

brännaren, för att förhindra skållning eller annan skada.

PÅFYLLNING AV BRÄNSLE

När det ej ﬁnns bränsle (diesel) i tanken:

1. Dra ut stickproppen och ställ strömbrytaren till läge “OFF”. Kontrollera att lågan har slocknat och vänta tills

apparaten har svalnat.

2. Kontrollera att tanken är fri från vatten och/eller orenheter. Rengör tanken om nödvändigt.

3. Placera apparaten på stabilt, plant underlag. Ta bort tanklocket, kontrollera att ﬁltret är korrekt monterat

och fyll på med diesel i bränsletanken. Överfyll ej!

4. Sätt tillbaka tanklocket och dra åt det medsols.

När det redan ﬁnns bränsle (diesel) i tanken:

OBS

1. Kontrollera endast bränslenivån efter att lågan slocknat, apparaten har svalnat och dra ut stickproppen från

vägguttaget.

2. Kontrollera att apparaten är fri från bränsleläckor. Använd aldrig apparaten om det föreligger läckor.

3. Kontrollera att tanken är fri från vatten och/eller orenheter. Rengör tanken om nödvändigt.

Säkerhet innan tändning

1. Kontrollera att det ﬁnns tillräckligt med bränsle i tanken.

2. Placera inte ditt ansikte nära uppvärmningsdelen efter tändningen.

3. Stäng omedelbart av apparaten och dra ut sladden om den avger rök eller onormal lukt.

4. Kontrollera att apparaten tänts och bränner normalt innan den lämnas obevakad.

Säkerhetsavstånd

Minsta avstånd: Luftutlopp (framsida) 3,5 meter, luftintag (baksida) 2 meter, ovan 2 meter, från sidan 2 meter.

3,5 m 2 m

2 m

2 m 2 m

Tändning

1. Sätt i sladden.

2. Vrid termostaten till önskad temperatur (5-45°C).

3. Sätt strömbrytaren på läge “ON”.

4. På/av indikatorlampan tänds och ﬂäkten startar.

Temperaturdisplay

Vid start och drift av värmaren visar displayen aktuell temperatur i lokalen. När man vrider på termostaten så

visas den temperatur som termostaten är inställd på.

Om värmaren inte startar, sätt strömbrytaren i läge “OFF”och sedan i läge “ON” igen. Kontrollera så att termo-

staten inte står för lågt. Kontakta återförsäljaren om apparaten inte tänds vid tredje försöket.

OBS! Placera dieselvärmaren på icke brännbart underlag – brandrisk.

Släckning

Sätt strömbrytaren i läge “OFF”, vänta på att ﬂäkten ska sluta snurra och indikeringslampan slockna, dra ut

stickproppen.

OBS! Kontrollera alltid att lågan slocknat innan du lämnar apparaten.

Säkerhetsanordningar

• Apparaten har ﬂamvakt, som består av en fotocell som övervakar ﬂamman i brännkammaren under normal

drift. Om lågan slocknar stänger fotocellen av apparaten.

• Apparaten har nollspänningsutlösning, som gör att apparaten stängs vid strömavbrott och inte startar även

om sladden sitter i och strömbrytaren är i tillslaget läge när strömmen kommer tillbaka. När strömmen kom-

mer tillbaka tänds indikeringslampan, men apparaten startar inte. Återställ apparaten genom att sätta ström-

brytaren i läge “OFF” och sedan i läge “ON”. Starta apparaten med startknappen.

A. Termostatvred

B. Temperaturdisplay

C. Strömbrytare

D. På/av knapp

BESKRIVNING AV FUNKTION

A. Förbränningskammare

B. Tändstift

C. Fläkt

D. Motor

E. Pump

F. Luftinloppsﬁlter

G. Luftutloppsﬁlter

H. Bränsletank

I. Manöverpanel

J. Luftinloppsledning

K. Bränsleledning (plast)

L. Skyddsplåt för lågan

M. Bränslemunstycke

Funktionsprincip

Öppna tanklocket och fyll på med diesel genom ﬁltret i tanken, sätt på tanklocket och anslut nätsladden i ut-

taget. Slå på strömbrytaren till läge “ON”, indikatorlampan börjar lysa. Tryck en gång på startknappen, motorn

startar och tändstiftet avger gnista. Dieselvärmaren är utrustad med en elektrisk luftpump som tvingar luft genom

luftledningen som är ansluten till bränsleintaget och sedan genom ett munstycke i brännarhuvudet. När luften

passerar bränsleinloppet drar den med sig bränsle in i brännarmunstycket. Bränsle/luft-blandningen sprutar in i

brännkammaren som en ﬁn dimma. Fläkten tillför ytterligare syre för att förbättra förbränningen och transporte-

rar ut värme från apparaten så att den inte överhettas. Tändstiftet slutar avge gnistor efter 10 sekunder.

FÖRVARING

Om värmaren inte ska användas under en längre tid ska tanken tömmas på bränsle. Diesel får exempelvis inte

förvaras i tanken över sommaren.

Förvara värmaren i en torr och ventilerad lokal.

UNDERHÅLL

OBS

1. Stäng av apparaten, dra ut sladden, kontrollera att lågan slocknat och låt apparaten svalna före underhåll.

2. Utför aldrig underhåll om det ﬁnns bränsle i tanken.

Rengöring av bränsleﬁlter

Rengör ﬁltret i bränsleslangen vid behov.

1. Använd en stjärnmejsel för att öppna sidokåpan och dra loss bränsleledningen från ﬁltret.

2. Använd en spårskruvmejsel för att bända upp bränsleröret från tanken.

3. Rengör ﬁltret, sätt tillbaka bränsleröret i tanken och anslut bränsleledningen (se bild nedan).

Kontollera bränsletanken

Kontrollera att tanken är fri från vatten och/eller orenheter. Rengör tanken om nödvändigt.

Tömning av bränsletank (se bild nedan)

1. Placera apparaten på lämpligt bord och placera en behållare under bränsletanken.

2. Använd en skiftnyckel för att lossa avtappningsskruven och töm ut vatten och skräp.

3. Sätt tillbaka avtappningsskruven och torka bort eventuella rester av vatten och olja.

Rengöring av bränsleﬁlter Tömning av bränsletank

A. Bränsleplugg

B. Bränsleledning (plast)

C. Bränslerör

D. Sidoplåt

FELSÖKNING

Kontrollera följande punkter innan du skickar apparaten till reparation:

Problem Orsak

Lukt, rök eller gnistbildning vid första

användningen.

Detta är helt normalt och beror på damm i enheten. Det upphör

snart

Vid första användning eller efter bräns-

lestopp avges vit rök, onormala ljud

och/eller lukt.

Luft i bränsleledningen. Det upphör när luften tryckts ut.

Ljud efter tändning eller släckning. Apparatens metalldelar expanderar/drar ihop sig. Detta är helt

normalt.

Lågor eller gnistor genom utloppet vid

tändning.

Bränsle ﬁnns kvar i oljeledningen, vilket ger olämplig bränsle/

luft-blandning och därmed ojämn förbränning. Gnistor orsakas av

sotfragment. Detta är helt normalt.

Problem Apparaten

startar inte

Lågan

tänds inte

Flamman

slocknar

Bränsle-

läckage

Rök eller

damm

Lågor från

utloppet

Åtgärd

Ingen strömför-

sörjning •Kontrollera att sladden

är isatt.

Termostat för

lågt inställd •Kontrollera inställd

temperatur

Säkring på

kretskort trasig

(säkringen skyd-

dar elektroniken)

•

Kontrollera att säk-

ringen på kretskortet

är hel

Strömavbrott •Försök igen när ström-

men kommit tillbaka.

För låg spänning

• •

Avhjälp problemet

som orsakar under-

spänning.

Olämplig nät-

frekvens • •

Anslut endast till elnät

med den frekvens som

anges på typskylten.

Igensatt lufthål •Rensa hålet i bränsle-

tankens lock.

Igensatt ﬁlter • • • Kontrollera och byt vid

behov ut ﬁltret.

Bränslebrist •Fyll på bränsle.

Vatten i bränslet • • • Töm och rengör

bränsletanken.

Dålig bränsl-

ekvalitet • •

Töm och rengör

tanken och fyll på

lämpligt bränsle.

Bränsleavtapp-

ningsskruven

är inte korrekt

åtdragen

•

Dra åt skruven.

TURVALLISUUSOHJEET

Oman ja muiden turvallisuuden takaamiseksi sinun tulee lukea huolellisesti nämä ohjeet.

Vaara

1. Älä milloinkaan käytä laitteessa bensiiniä – räjähdys ja/tai hallitsemattomienliekkien vaara.

2. Älä käytä laitetta räjähdysvaarallisissa tiloissa, kuten esim. tulenarkojen nesteiden, kaasujen läheisyydessä tai

pölyisissä oloissa.

3. Huolehdi hyvästä ilmanvaihdosta laitetta käytettäessä, muutoin myrkytysvaara.

Varoitus

1. Älä koskaan käytä laitteen läheisyydessä spraysuihkeita, koska niiden kaasu voi aiheuttaa tulipalon ja/tai

räjähdysvaaran.

2. Älä koskaan käytä laitetta tiloissa joissa sahanpurua, pölyä tai vastaavaa voi imeytyä lämmittimeen –

henkilövaurio- ja/tai tulipalovaara.

3. Älä koskaan sulje laitteen ilmanottoaukkoa äläkä peitä lämmitintä, voi aiheutua tulipalo.

4. Älä koskaan muuntele laitteen rakennetta.

5. Älä altista laitetta sateelle, äläkä käytä sitä kosteissa tiloissa.

6. Sammuta laite ja irrota liitosjohto ennen huolto- ja korjaustoimenpiteitä.

7. Laitetta ei ole tarkoitettu käyttöön henkilöille (mukaan lukien lapset), joilla on toimintarajoituksia, tai jotka

eivät omaa laitteen käyttötaitoja, mikäli käyttöä ei ole valvomassa tai heitä neuvomassa ole joku joka vastaa

heidän turvallisuudestaan.

8. Lapsia tulee vahtia niin etteivät he leiki laitteella.

Huomioitavaa

1. Välttääksesi tulipalot, pidä kaikki tulenarat aineet poissa lämmittimen läheisyydestä. Pienin etäisyys: Ilman

ulostulo (etuosa) 3,5 metriä, ilman sisääntulo (takaosa) 2 metriä, päällä 2 metriä ja sivuilla 2 metriä.

2. Älä sijoita diesel-lämmitintä palavalle alustalle, ylikuumeneminen voi aiheuttaa tulipalon.

3. Sammuta laite, irrota liitosjohto, tarkista että liekki on sammunut ja laite jäähtynyt ennen polttoaineen

lisäystä, muutoin voi seurata tulipalon ja/tai vakavan henkilövahingon vaara.

4. Varmista että tuotekilvessä mainittu jännite vastaa paikallista verkkojännitettä ennen kuin liität laitteen

sähköverkkoon.

5. Tässä diesel-lämmittimessä on tarkka määrä erikoisöljyä. Ainoastaan laitteen valmistaja tai valtuutettu

korjaamo saa suorittaa korjaukset mikäli tapahtuu öljyvuoto.

6. Noudata vallitsevia säännöksiä öljynkäsittelyssä kun romutat lämmittimen.

A. Ilman ulostulo, lämmin

ilma

B. Ylempi suojus

C. Ylempi kahva

D. Suojaritilä, ilman

sisääntulo

E. Jalusta

F. Polttoainetankki

G. Merkkivalo

H. Pistotulppa

I. Virtakytkin

J. Termostaatin säätö

K. Lämpötilanäyttö

L. Pyörä

M. Säiliön kansi

OVERVIEW AB

ASENNUS

1. Aseta pyörän akseli vastaavaan reikään kehikon

alaosaan, laita tiivisteet (G) molemmille sivuille;

työnnä pyörä (F) akselin yli (H), laita lukitusmutteri (E)

paikalleen.

2. Laita diesel-lämmitin kehikon alaosaan (B); varmista

että kolme reikää kohdistuvat vastaaviin kolmeen

reikään kehikon alaosassa.

3. Laita ruuvi (J) reikiin, aseta aluslevyt (D) kehikon (B)

alaosan alle ja kiinnitä ne kuusiokoloavaimella (C).

4. Laita muut ruuvit vastaaviin reikiin ja kiinnitä ne

ruuvitaltalla.

TEKNISET TIEDOT

Lähtevä lämpöteho 30kW

Lähtevä ilmamäärä 735 m³/h

Polttoainesäiliön tilavuus 24 l

Polttoaine Diesel

Polttoaineen kulutus 2,92 l/h

Moottoriteho 180W

Ilmanpaine 0,4 bar

Termostaatin säätöalue 5-45°C

Nimellisjännite 230V~ 50Hz

Virta 0,87A

Mitat (PxLxK) 924x457x518 mm

Nettopaino 22 kg

IP-luokka IPX0

MITAT

854

785 325

430 (mm)

412

541

KÄYTTÖ

Valmistelut

1. Älä milloinkaan käytä voimakkaasti haihtuvaa polttoainetta, kuten bensiiniä tms.

2. Sammuta laite, irrota pistotulppa, varmista että liekki on sammunut ja laite jäähtynyt ennen kuin täytät

polttoainetta.

3. Käytä vain puhdasta diesel-polttoainetta.

4. Tarkista että suodatin on asennettuna paikalleen ennen kuin täytät polttoainetta.

5. Mikäli saat ihollesi polttoainetta, pese välittömästi saippualla.

6. Älä milloinkaan koske välittömästi lämmittimeen kun se on ollut käytössä äläkä anna öljypumpun koskea

polttimeen, estääksesi vaurioita.

POLTTOAINEEN LISÄÄMINEN

Kun säiliössä ei ole polttoainetta (dieseliä):

1. Irrota pistotulppa ja aseta virtakytkin asentoon “OFF”. Tarkista, että liekki on sammunut ja odota, kunnes

laite on jäähtynyt.

2. Varmista että säiliössä ei ole vettä ja/tai epäpuhtauksia. Tarvittaessa puhdista säiliö.

3. Aseta lämmitin tukevalle, tasaiselle alustalle. Irrota polttoainesäiliön korkki, tarkista että suodatin on

asennettu oikein ja kaada dieselpolttoainetta polttoainesäiliöön. Älä ylitäytä!

4. Laita tankin kansi ja kierrä kiinni myötäpäivään.

Kun säiliössä on jo polttoainetta (dieseliä):

HUOM

1. Varmista että poltin on sammunut, laite on jäähtynyt, irrota pistoke pistorasiasta. Tarkista että laitteessa ei

esiinny polttoainevuotoja. Älä koskaan käytä vuotavaa lämmitintä.

2. Tarkista että laitteessa ei esiinny polttoainevuotoja. Älä koskaan käytä vuotavaa lämmitintä.

3. Tarkista että säiliössä ei ole vettä ja/tai epäpuhtauksia. Pudista tarvittaessa.

Turvatoimet ennen sytyttämistä

1. Tarkista että säilössä on tarpeeksi polttoainetta.

2. Älä pidä sytyttäessä kasvojasi lämpö-osan läheisyydessä.

3. Sammuta laite välittömästi ja irrota liitosjohto jos muodostuu savua tai epätavallista hajua.

4. Tarkista että liekki on syttynyt ja palaa normaalisti enne kuin jätät sen valvomatta.

Turvaetäisyydet

Pienin etäisyys: Ilman ulostulo (etuosa) 3,5 metriä, ilman sisääntulo (takaosa) 2 metriä, päällä 2 metriä ja sivuilla

2 metriä.

3,5 m 2 m

2 m

2 m 2 m

Tabla de contenidos

Idiomas:

Otros manuales de Calentador de Malmbergs

Malmbergs

Malmbergs IFH01-20A-G Manual de usuario

Malmbergs

Malmbergs DL05 Manual de usuario

Malmbergs

Malmbergs IFH01-50 Manual de usuario

Malmbergs

Malmbergs 85 500 00 Manual de usuario

Malmbergs

Malmbergs NS-900C Manual de usuario

Malmbergs

Malmbergs FH06 Manual de usuario

Malmbergs

Malmbergs BDO-20 Manual de usuario

Malmbergs

Malmbergs HC-313 Manual de instrucciones

Malmbergs

Malmbergs OR02-7 Manual de usuario

Malmbergs

Malmbergs FH-01AKT-2 Manual de usuario

Malmbergs

Malmbergs DF-150P3-7 Manual de usuario

Malmbergs

Malmbergs HCV-2005 Turbo Manual de usuario

Malmbergs

Malmbergs HC2059F Manual de usuario

Malmbergs

Malmbergs DL03A TURBO Manual de usuario

Malmbergs

Malmbergs LDHR005G Manual de usuario

Malmbergs

Malmbergs IFH04-20A Manual de usuario

Malmbergs

Malmbergs IFH01-50-G Manual de usuario

Malmbergs

Malmbergs IFH01-90/M-G Manual de usuario

Malmbergs

Malmbergs 99 850 08 Manual de usuario

Malmbergs

Malmbergs IFH01-20B Manual de usuario

Malmbergs

Malmbergs IFH01-33B Manual de usuario

Manuales populares de Calentador de otras marcas

oventrop

oventrop Regucor Series Manual de usuario

Blaze King

Blaze King CLARITY CL2118.IPI.1 Manual de usuario

ELMEKO

ELMEKO ML 150 Manual de usuario

BN Thermic

BN Thermic 830T Manual de usuario

KING

KING K Series Guía

Empire Comfort Systems

Empire Comfort Systems RH-50-5 Guía de inicio rápido

Well Straler

Well Straler RC-16B Manual de usuario

EUROM

EUROM 333299 Manual de usuario

Heylo

Heylo K 170 Manual de usuario

Eterna

Eterna TR70W Manual de usuario

Clarke

Clarke GRH15 Manual de instrucciones

IRSAP

IRSAP The Radiator Company Ovali Manual de usuario

Empire Heating Systems

Empire Heating Systems WCC65 Manual de usuario

Wetekom

Wetekom 92 86 43 Manual de usuario

Desa

Desa SPC170-F Manual de usuario

Watlow

Watlow Watrod Electric Tubular Heaters Manual de usuario

Haverland

Haverland ECO-DRY GPS Series Manual de lista de piezas

Stelpro

Stelpro ASILVC2060 Series Manual de usuario
