Makita BBX7600 Guía de inicio rápido

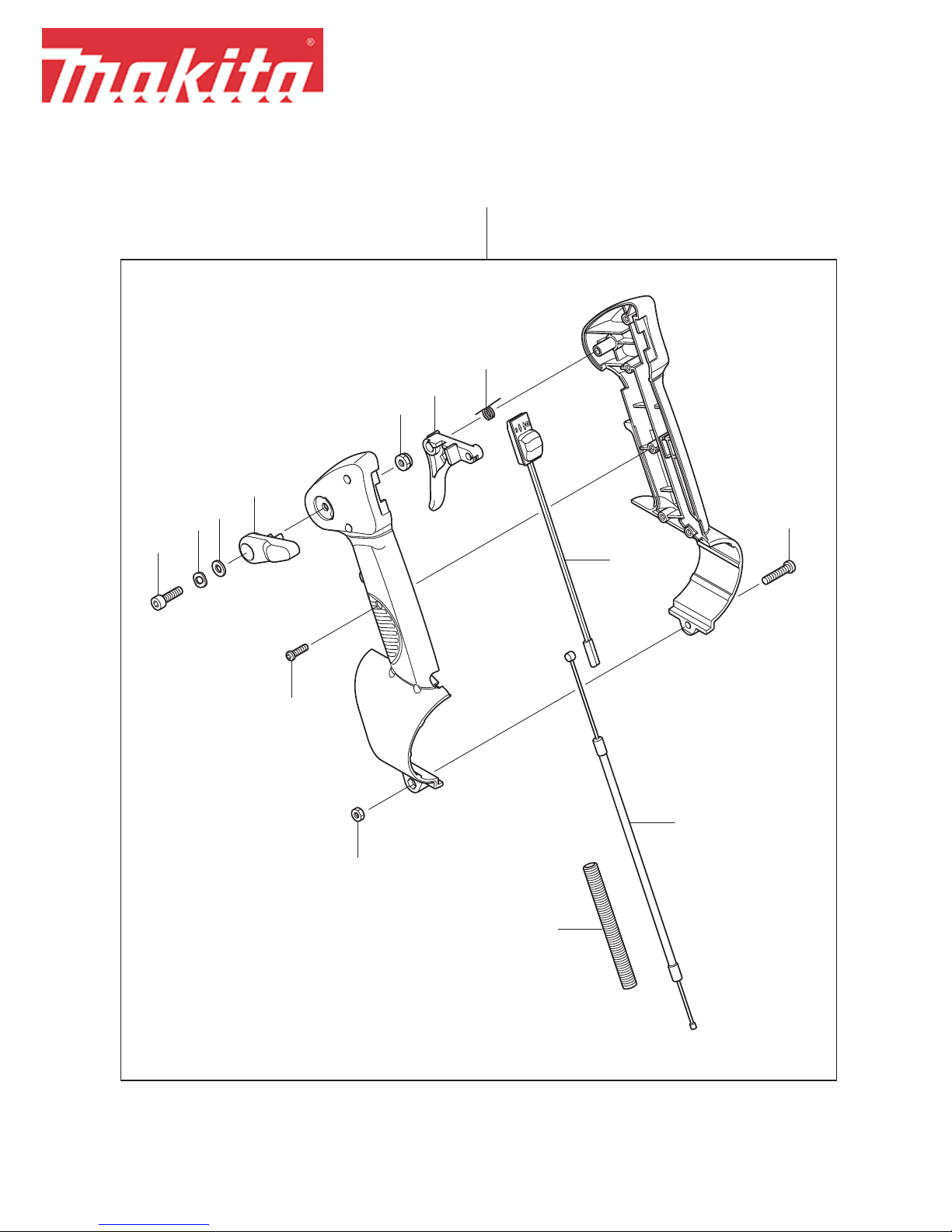

PARTS BREAKDOWN

EM4251

1 of 16

06/10/2010

13 14

17 18

32 33

189

188

PARTS BREAKDOWN

BBX7600

BBX7600CA

rev 9_06/28/2012

Page 1 of 17

PB_12-2011_rev 9

PARTS BREAKDOWN

EM4251

1 of 16

06/10/2010

190

191

192

Implemented Jan 2011

Insulation labels

Slits are filled with

1mm thickness of

the Insulation labels.

Their labels must

be attached to the

reverse of Engine

cover.

Exhaust air outlet is modified.

Slits are eliminated.

Prior to Jan 2011

30 30

27 28

NOTE: Fig No’s 190, 191, 192

not included with Fig No. 30.

PARTS BREAKDOWN

BBX7600

BBX7600CA

rev 9_06/28/2012

Page 2 of 17

PB_12-2011_rev 9

PARTS BREAKDOWN

EM4251

1 of 16

06/10/2010

48 49 50

51 52

PARTS BREAKDOWN

BBX7600

BBX7600CA

rev 9_06/28/2012

Page 3 of 17

PB_12-2011_rev 9

PARTS BREAKDOWN

EM4251

1 of 16

06/10/2010

67 68

PARTS BREAKDOWN

BBX7600

BBX7600CA

rev 9_06/28/2012

Page 4 of 17

PB_12-2011_rev 9

PARTS BREAKDOWN

EM4251

1 of 16

06/10/2010

PARTS BREAKDOWN

BBX7600

BBX7600CA

rev 9_06/28/2012

Page 5 of 17

PB_12-2011_rev 9

PARTS BREAKDOWN

EM4251

1 of 16

06/10/2010

94 95

100

101 102

103

104

The groove is

modified.

modified changed

added

The groove

is modified.

94 94

95 95

96 96

198

97 97

Old New (Implemented March 2012)

Ref bulletin Y06029

The following parts have changed. (Interchangeable as a set)

Reference Service Note SN2012_13 on how to install.

PARTS BREAKDOWN

BBX7600

BBX7600CA

rev 9_06/28/2012

Page 6 of 17

PB_12-2011_rev 9

PARTS BREAKDOWN

EM4251

1 of 16

06/10/2010

105

106

107

108

109

110

111

112

113

114

115

116

117

PARTS BREAKDOWN

BBX7600

BBX7600CA

rev 9_06/28/2012

Page 7 of 17

PB_12-2011_rev 9

PARTS BREAKDOWN

EM4251

1 of 16

06/10/2010

118

119

120

121

123

122

124

125

126

127

128

129

130

131

132 133 134

135

136

137

138

139

140 141

142

143

144

PARTS BREAKDOWN

BBX7600

BBX7600CA

rev 9_06/28/2012

Page 8 of 17

PB_12-2011_rev 9

PARTS BREAKDOWN

EM4251

1 of 16

06/10/2010

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

PARTS BREAKDOWN

BBX7600

BBX7600CA

rev 9_06/28/2012

Page 9 of 17

PB_12-2011_rev 9

PARTS BREAKDOWN

EM4251

1 of 16

06/10/2010

168

169

170

171

PARTS BREAKDOWN

BBX7600

BBX7600CA

rev 9_06/28/2012

Page 10 of 17

PB_12-2011_rev 9
