Magellan eXplorist 300

Manuel de

fonctionnement

*** Avertissements ***

POUR DES RAISONS DE SÉCURITÉ, N’UTILISEZ PAS CET APPAREIL DE

NAVIGATION EN CONDUISANT.

N’essayez pas de modifier les paramètres de votre eXplorist™Magellan®pendant que vous

conduisez. Stoppez complètement votre véhicule ou demandez au passager d’effectuer les

modifications. Il est dangereux de quitter la route des yeux, vous risquez de provoquer un

accident dans lequel vous ou d’autres pourriez être blessés.

FAITES APPEL À VOTRE BON SENS

Ce produit constitue une excellente aide à la navigation, mais il ne se substitue ni à une

orientation attentive, ni au bon sens. Ne comptez jamais uniquement sur un appareil pour vous

diriger.

SOYEZ PRUDENT

Le système de positionnement global (GPS) est géré par le gouvernement des États-Unis qui est

le seul responsable de la précision et de la maintenance de ce système. La précision des relevés

de position peut être affectée par les réglages périodiques des satellites GPS réalisés par le

gouvernement des États-Unis et est sujette à modifications, conformément à la politique

d’utilisation civile du GPS du Ministère de la Défense et au Plan Fédéral de Radionavigation. La

précision peut également être affectée par une mauvaise géométrie des satellites ou par des

obstacles comme les immeubles ou arbres de grande taille.

UTILISEZ DES ACCESSOIRES APPROPRIÉS

L’utilisation de câbles et d’antennes autres que Magellan peut affecter sérieusement les perfor-

mances du récepteur ou l’endommager gravement, entraînant ainsi l’annulation de garantie.

ACCORD DE LICENCE

Thales Navigation vous accorde, en tant qu’acheteur, le droit d’utiliser le logiciel fourni sur et

avec les produits GPS de Thales Navigation (ci-après dénommé le "LOGICIEL") dans des

conditions d’utilisation normales du matériel et conformément aux dispositions prévues par le

Contrat de licence de l’utilisateur final livrée avec le produit.

*** Avertissements ***

Le LOGICIEL est la propriété de Thales Navigation et/ou de ses fournisseurs. Il est protégé par la

législation américaine et les dispositions des traités internationaux relatives aux droits d’auteur.

Le LOGICIEL doit donc être traité comme n’importe quel autre matériau protégé par le droit

d’auteur.

Vous ne pouvez utiliser, copier, modifier, pratiquer de l’ingénierie inverse sur, ni céder ce

LOGICIEL, sauf selon les termes expressément mentionnés par la licence. Tous les droits qui ne

vous sont pas expressément octroyés sont réservés par Thales Navigation et/ou ses fournisseurs.

* * *

Aucune partie de ce guide ne peut être reproduite ni transmise sous quelque forme que ce soit ou

par quelque moyen que ce soit, électronique ou mécanique, y compris par photocopie ou

enregistrement, à toute fin autre que l’utilisation personnelle par l’acheteur, sans l’accord écrit

préalable de Thales Navigation.

Magellan, eXplorist et TrueFix sont des marques commerciales de Thales Navigation.

631206-02 A

Table des matières i

Récepteur GPS eXplorist 300 1

Fonctions du récepteur GPS eXplorist de Magellan 1

Descriptif des touches 2

Placer les piles 4

Utiliser l’eXplorist 300 5

Atteindre une destination 5

Enregistrer votre position 6

Tracer votre route 7

Fonctions supplémentaires 8

Résumé 8

Démarrage 9

Allumer l’eXplorist 9

Éteindre l’eXplorist 9

Allumer/Éteindre le rétroéclairage 9

Utiliser l’eXplorist pour la première fois 10

Conclusion 14

Écrans de navigation 15

Accéder aux écrans de navigation 15

Écran Carte 15

Présentation générale de l’écran Carte 16

Modifier l’échelle de la carte 16

Modes de l’écran Carte 17

Afficher ou masquer des infos de la carte 18

Personnaliser les Informations de la carte 19

Modifier l’orientation de la carte 20

Changer l’utilisation première 21

Écran Compas 22

Présentation générale de l’écran Compas 22

Personnaliser les champs d’information 23

Écran Position 24

Présentation générale de l’écran Position 24

Remettre le compteur de distance à zéro 25

Écran Etat Sat. 26

Présentation générale de l’écran Etat Sat. 26

Table des matières ii

Points d’intérêt 27

Marquer votre position 27

Marquer rapidement votre position 27

Marquer votre position (Personnaliser) 28

Marquer des POI sur des coordonnées différentes de votre position 29

Marquer une position à l’aide de coordonnées 29

Marquer une position à l’aide du curseur de la Carte 30

Marquer une Position à partir d’un objet de la carte 30

La base de données des points d’intérêt (POI) 31

Rechercher un POI enregistré par l’utilisateur 31

Rechercher un POI préchargé à l’aide de l’option Le plus près. 32

Rechercher un POI préchargé à l’aide de l’option Alphabétique 33

Éditer un POI créé par l’utilisateur 34

Supprimer un POI créé par l’utilisateur 35

Afficher un POI créé par l’utilisateur sur l’écran Carte 36

Copier un POI préchargé 37

Afficher un POI préchargé sur l’écran Carte 38

Routes 39

Routes GOTO 39

Créer une route GOTO 40

Créer une route GOTO à l’aide du curseur de la Carte. 41

Créer une route GOTO vers un objet de la carte 42

Routes multi-segments 43

Créer une route multi-segments 44

Activer/désactiver une route 45

Modifier le segment de destination d’une route active 46

Éditer une route enregistrée 47

Inverser une route 48

Supprimer une route 49

Copier une route 50

Afficher une route sur la Carte 51

Enregistrements de trace 52

Interrompre et reprendre l’enregistrement de trace active 53

Démarrer l’enregistrement d’une nouvelle trace active 54

Mémoriser un enregistrement de trace active 55

Créer une route inverse 56

Effacer la trace active 57

Table des matières iii

Convertir un enregistrement de trace en route 58

Afficher l’enregistrement de trace sur la Carte 59

Travailler avec des traces enregistrées 60

Suivre une trace enregistrée 60

Inverser un enregistrement de trace 60

Météo 62

Écran Météo 62

Accéder à l'écran Météo 62

Calibrer l'altimètre barométrique 63

Compas électronique 64

Calibrer le compas 64

Allumer/Éteindre le compas 65

Préférences 66

Redémarrer le GPS 67

Définir les unités de la carte 70

Sélectionner les unités de mesure de navigation 70

Sélectionner le Nord de référence 71

Choisir un système de coordonnées 72

Choisir un format carte 73

Utiliser les options de gestion de l’alimentation 74

Régler la temporisation 74

Régler l’éclairage écran 75

Personnaliser l’eXplorist 76

Choisir une langue 77

Effacer la mémoire 78

Effacer tous les enregistrements de trace 78

Effacer tous les POI et routes enregistrés par l’utilisateur 78

Effacer toutes les routes 79

Effacer tous les enregistrements de trace, les POI et les routes 79

Restaurer la configuration par défaut de l’eXplorist 79

Données techniques 80

Accessoires 82

Contacter Magellan en Amérique du Nord 83

Contacter Magellan en Europe 84

1Récepteur GPS eXplorist 300

Récepteur GPS eXplorist 300

Fonctions du récepteur GPS eXplorist de Magellan

• Fond de carte intégré

• Points d’intérêt préchargés

• Conception robuste, protection en caoutchouc

• 16 Mo de fond de carte

• Meilleure localisation des satellites à l’aide de

14 canaux parallèles

Antenne

Touche de

rétroéclairage de

l’écran

Joystick

Zoom avant

NAV

MARK ESC

GOTO

Zoom arrière

ENTER

Touche PWR

• Autonomie de plus de 14 heures grâce aux 2 piles AA

• Technologie GPS TrueFix™

• Précision à 3 mètres (WAAS/EGNOS)

• Plusieurs enregistrements de trace

• Enregistre jusqu’à 500 points d’intérêt et 20 routes

• Format de poche, étanchéité conforme à la norme IPX-7

Récepteur GPS eXplorist 300 2

Descriptif des touches

PWR Permet d’éteindre ou d’allumer l’eXplorist.

Rétroéclairage Permet d’allumer le rétroéclairage de l’écran. Séquence de réglage de

l’intensité (éteint, faible, élevé).

ENTER Permet d’accéder aux options des menus ou de valider les touches en

surbrillance.

ESC Permet d’annuler la saisie des données.

Referme la fonction choisie et revient sur le dernier écran affiché.

Revient sur les précédents écrans.

Zoom avant (In) Permet de faire un zoom avant sur la carte affichée sur l’écran Carte.

L’affichage de la carte peut être agrandi jusqu’à 35 mètres.

Permet également de faire défiler rapidement la liste des POI lors d’une

recherche alphabétique.

Zoom arrière (Out) Permet de faire un zoom arrière sur la carte affichée sur l’écran

Carte. L’affichage de la carte peut être réduit jusqu’à 2700 kilomètres.

Permet également de faire défiler rapidement la liste des POI lors d’une

recherche alphabétique.

MENU Affiche un menu avec les options disponibles. Vous pouvez sélectionner

une option à l’aide du joystick et appuyer sur ENTER pour y accéder.

NAV Permet de faire défiler les écrans de navigation.

(écran Carte > écran Compas > écran Position > écran Etat Sat)

MARK Permet d’enregistrer votre position courante en tant que point d’intérêt. Les

points d’intérêt que vous enregistrez sont stockés dans la partie de la

base de données intitulée Mes POI.

GOTO Permet de créer une route à segment unique depuis votre position courante

jusqu’à la destination sélectionnée depuis la base de données Points

d’intérêt ou à l’aide curseur sur le fond de carte.

Joystick Permet de déplacer le curseur sur l’écran Carte.

Permet également de déplacer la barre de sélection pour choisir les options et les

champs de saisie des données.

Récepteur GPS eXplorist 300 3

Récepteur GPS eXplorist 300 (vue arrière)

Passant de fixation

pour dragonne

Couvercle du

compartiment à

piles

Loquet du

compartiment à

piles (le dévisser

pour ouvrir le

couvercle et placer

les piles.)

Récepteur GPS eXplorist 300 4

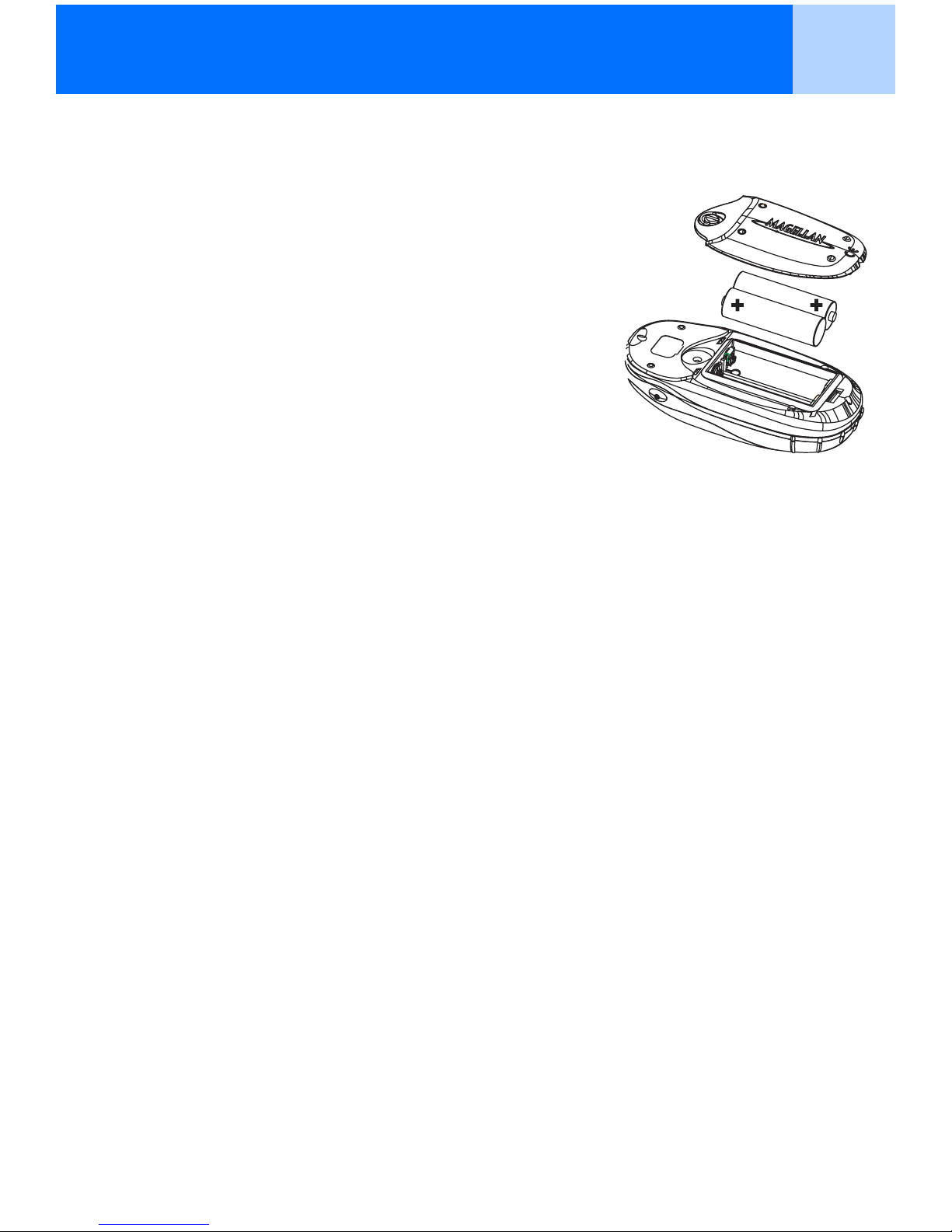

Placer les piles

L’eXplorist 300 fonctionne avec deux piles AA placées comme

indiqué sur le schéma ci-contre. Veillez à bien respecter la

polarité des piles lorsque vous les mettez en place.

En conditions d’utilisation normales, vous pouvez compter sur

plus de 14 heures d’autonomie avec des piles neuves.

Conseils pour prolonger la durée de vie des piles :

•Éteignez l’eXplorist lorsque vous ne l’utilisez pas.

Que vous soyez en mouvement ou immobile, l’eXplorist

calcule constamment votre position, ce qui sollicite les piles de la même manière.

Par conséquent, si vous devez rester au même endroit pour un moment, pensez à éteindre

l’eXplorist.

•Utilisez la Temporisation pour éteindre l’eXplorist automatiquement. L’option Temporisation

vous permet de définir un délai après lequel l’eXplorist s’éteindra automatiquement si

vous n’avez appuyé sur aucune touche entre-temps. Vous pouvez choisir 5, 10, 30 ou 60

minutes.

•Utilisez le rétroéclairage de l’écran avec modération. C’est le rétroéclairage qui sollicite le

plus fortement les piles. Si vous utilisez le rétroéclairage en permanence, la durée de vie

de vos piles sera considérablement réduite. Il est vivement conseillé d’utiliser l’option

Eclairage écran pour définir un délai après lequel le rétroéclairage s’éteindra automatique-

ment si vous n’avez appuyé sur aucune touche entre-temps.

Régler la temporisation

À partir de n’importe quel écran Nav, appuyez sur MENU. Sélectionnez Préférences et appuyez

sur ENTER. Sélectionnez Alimentation et appuyez deux fois sur ENTER. Utilisez le joystick pour

sélectionner 5 minutes, 10 minutes, 30 minutes, 60 minutes ou Désactivé.

Appuyez sur ENTER. Appuyez sur NAV pour revenir sur l’écran de navigation précédent.

Régler l’éclairage écran

À partir de n’importe quel écran Nav, appuyez sur MENU. Sélectionnez Préférences et appuyez

sur ENTER. Sélectionnez Alimentation et appuyez sur ENTER. Poussez le joystick vers le bas

pour sélectionner le champ Eclairage écran. Appuyez sur ENTER. Utilisez le joystick pour

sélectionner 30 secondes, 1 minute, 2 minutes, 4 minutes, 10 minutes ou Désactivé.

Appuyez sur ENTER. Appuyez sur NAV pour revenir sur l’écran de navigation précédent.

Otros manuales para Magellan eXplorist 300

Tabla de contenidos

Otros manuales de Sistema de navegación para automóviles de Magellan

Magellan

Magellan Maestro 3250 - Automotive GPS Receiver Guía de configuración

Magellan

Magellan ROADMATE COMMERCIAL 9270T-M Manual de instrucciones

Magellan

Magellan Maestro 4250 - Automotive GPS Receiver Guía de configuración

Magellan

Magellan RoadMate 300 Manual de usuario

Magellan

Magellan Magellan eXplorist 300 Manual de usuario

Magellan

Magellan Maestro 3225 - Automotive GPS Receiver Manual de usuario

Magellan

Magellan Triton 1500 - Hiking GPS Receiver Manual de usuario

Magellan

Magellan Maestro 4210 - Automotive GPS Receiver Guía de configuración

Magellan

Magellan Maestro 3250 - Automotive GPS Receiver Manual de lista de piezas

Magellan

Magellan Magellan eXplorist 300 Manual de usuario

Magellan

Magellan RoadMate 1400 - Automotive GPS Receiver Manual de usuario

Magellan

Magellan Maestro 3210 - Automotive GPS Receiver Manual de usuario

Magellan

Magellan Maestro 4040 - Automotive GPS Receiver Manual de usuario

Magellan

Magellan Maestro 3140 Manual de usuario

Magellan

Magellan RoadMate 6000T - Automotive GPS Receiver Guía de configuración

Magellan

Magellan Maestro 3210 - Automotive GPS Receiver Guía de configuración

Magellan

Magellan Maestro 4210 - Automotive GPS Receiver Manual de usuario

Magellan

Magellan RoadMate Series Manual de usuario

Magellan

Magellan RoadMate 1400 - Automotive GPS Receiver Manual de lista de piezas

Magellan

Magellan RoadMate 6000T - Automotive GPS Receiver Manual de operación y mantenimiento

Magellan

Magellan RoadMate 1430 - Automotive GPS Receiver Manual de instrucciones

Magellan

Magellan Magellan eXplorist 300 Manual de operación y mantenimiento

Magellan

Magellan RM 5430 Manual de usuario

Magellan

Magellan Maestro 4210 - Automotive GPS Receiver Manual de usuario

Manuales populares de Sistema de navegación para automóviles de otras marcas

Clarion

Clarion Navigation In-Car Entertainment Manual de usuario

Rosen

Rosen DP-1001 Manual de usuario

Alpine

Alpine INE-W970HD Manual de usuario

Skoda

Skoda AMUNDSEN+ Manual de usuario

Blaupunkt

Blaupunkt TravelPilot DX-N Manual de usuario

Pioneer

Pioneer MZ360500EX Manual de usuario

Sanyo

Sanyo NVM-4030 - Easy Street - Automotive GPS... Manual de usuario

Kenwood

Kenwood DNN991HD Manual de usuario

AvMap

AvMap Geosat 2C Manual de usuario

Eonon

Eonon GE01B Manual de usuario

Pioneer

Pioneer AVIC-Z920DAB Manual de usuario

Nextar

Nextar M3-MX - Automotive GPS Receiver Manual de usuario

Furrion

Furrion NV2200 Manual de usuario

Mio

Mio MOOV 200-Series Manual de usuario

Prestigio

Prestigio GeoVision 5150 Manual de usuario

Hummer

Hummer 2006 H3 Manual de usuario

Garmin

Garmin StreetPilot c510 Manual de usuario

Garmin

Garmin nüvi 2200 Manual de usuario
