Logitech Z213 Instrucciones de montaje

Z213 COMPACT 2.1 SPEAKER SYSTEM

SYSTÈME COMPACT

DE HAUT-PARLEURS 2.1 Z213

Complete Setup Guide

Guide d’installation complet

CONTENTS

English . . . . . . . . . . . . . . . . .3

Français . . . . . . . . . . . . . . . .6

Español . . . . . . . . . . . . . . . . .9

Português . . . . . . . . . . . . . . 12

English 3

KNOW YOUR PRODUCT

Power plug

Control pod

Two satellite

speakers

Subwoofer

Bass control knob

Satellite

tosubwoofercable

Headphone jack

Power ON/OFF

Volume control

Power LED

3.5 mm audio cable

English 4

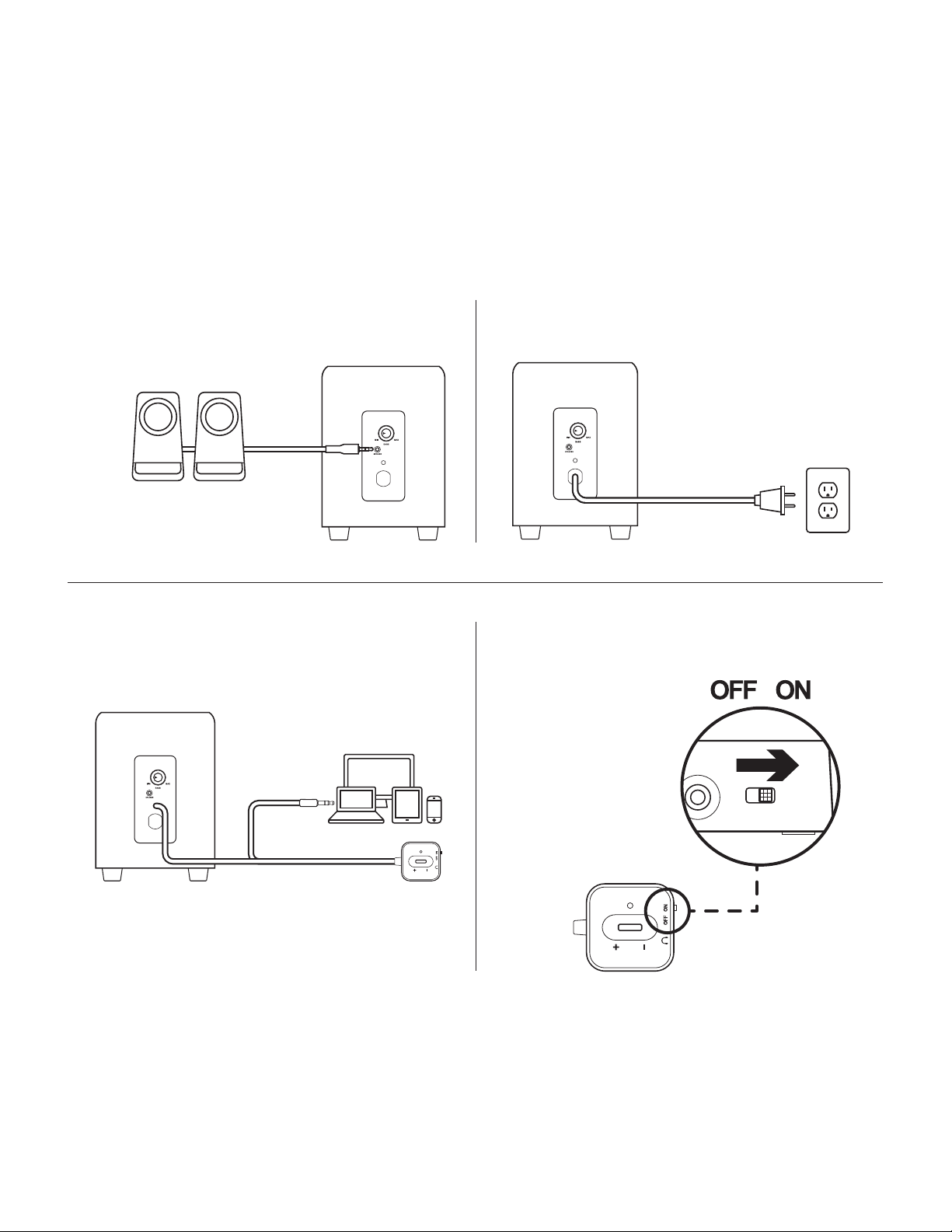

CONNECT THE SPEAKERS

1. Plug satellites cable into the subwoofer jack.

2. Plug the power plug into an electrical outlet.

3. Insert the 3.5 mm connector on the control pod into the audio jack on your device (e.g.,computer).

4. Power speakers on/o by sliding the power on/o button on the wired control pod.

English 5

ADJUST THE VOLUME

Increase (or decrease) the speakers volume by rolling up

(ordown) the wheel located on the control pod.

ADJUST THE BASS

Adjust the bass level by turning the bass control knob located

on the back of the subwoofer.

Turn bass knob to the right for deeper bass or to the left

forless bass.

CONNECT YOUR HEADPHONES

To use headphones with your Z213 speakers, plug them

intothe headphone jack on the control pod.

To change the volume of your headphones, adjust the volume

from your audio input source.

Note: The volume control on the control pod does not control

the headphone volume.

be registered. All other trademarks are the property of their respective owners. Logitech

assumes no responsibility for any errors that may appear in this manual. Information

contained herein is subject to change without notice.

www.logitech.com/support/Z213

Français 6

PRÉSENTATION DU PRODUIT

Prise

d'alimentation

Boîtier

decommande

Deux haut-parleurs

satellites

Caisson de basses

Bouton de contrôle

des basses

Câble des haut-

parleurs satellites

aucaisson de basses

Prise casque

Marche/Arrêt

Contrôle duvolume

Témoin

d'alimentation

Câble audio 3,5 mm

Français 7

CONNEXION DES HAUT-PARLEURS

1. Branchez le câble des haut-parleurs satellites sur la prise du caisson de basses.

2. Branchez l'adaptateur secteur à une prise électrique.

3. Branchez le connecteur 3,5mm du boîtier de commande à la prise audio de votre dispositif

(parexemple,unordinateur).

4. Allumez ou éteignez les haut-parleurs à l'aide du bouton marche/arrêt situé sur le boîtier de commande laire.

Français 8

www.logitech.com/support/Z213

AJUSTEMENT DU VOLUME

Augmentez (ou diminuez) le volume des haut-parleurs

entournant dans le sens horaire (ou antihoraire) la molette

située sur le boîtier de commande.

RÉGLER LES BASSES

Réglez le niveau des basses en tournant le bouton de contrôle

des basses situé à l'arrière du caisson de basses.

Tournez le bouton des basses vers la droite pour augmenter

laprofondeur des basses et vers la gauche pour la réduire.

CONNEXION DE VOS ÉCOUTEURS

Si vous souhaitez utiliser des écouteurs avec votre système

dehaut-parleurs Z213, branchez-les sur la prise casque située

sur le boîtier de commande.

Vous devez régler le volume de vos écouteurs à partir

delasource d'entrée audio.

Remarque: la commande de volume du boîtier

decommande ne contrôle pas le volume des écouteurs.

et sont susceptibles d'être déposées. Toutes les autres marques sont la propriété exclusive de

leurs détenteurs respectifs. Logitech décline toute responsabilité en cas d'erreurs susceptibles

de s'être glissées dans le présent manuel. Les informations énoncées dans ce document

peuvent faire l'objet de modications sans préavis.

Español 9

COMPONENTES DEL PRODUCTO

Clavija

dealimentación

Sección

decontrol

Dos altavoces

satélite

Subwoofer

Control giratorio

de graves

Cable entre satélite

ysubwoofer

Toma de audífonos

Encendido/apagado

Control de volumen

LED de encendido

Cable de audio

de3,5 mm

Español 10

CONECTA LOS ALTAVOCES

1. Conecta el cable de los altavoces satélite a la toma del subwoofer.

2. Conecta la clavija de alimentación a una toma de corriente.

3. Inserta el conector de 3,5mm de la sección de control en la toma de audio del dispositivo (p. ej. una computadora).

4. Enciende o apaga los altavoces deslizando el botón de encendido/apagado en la sección de control con cable.
