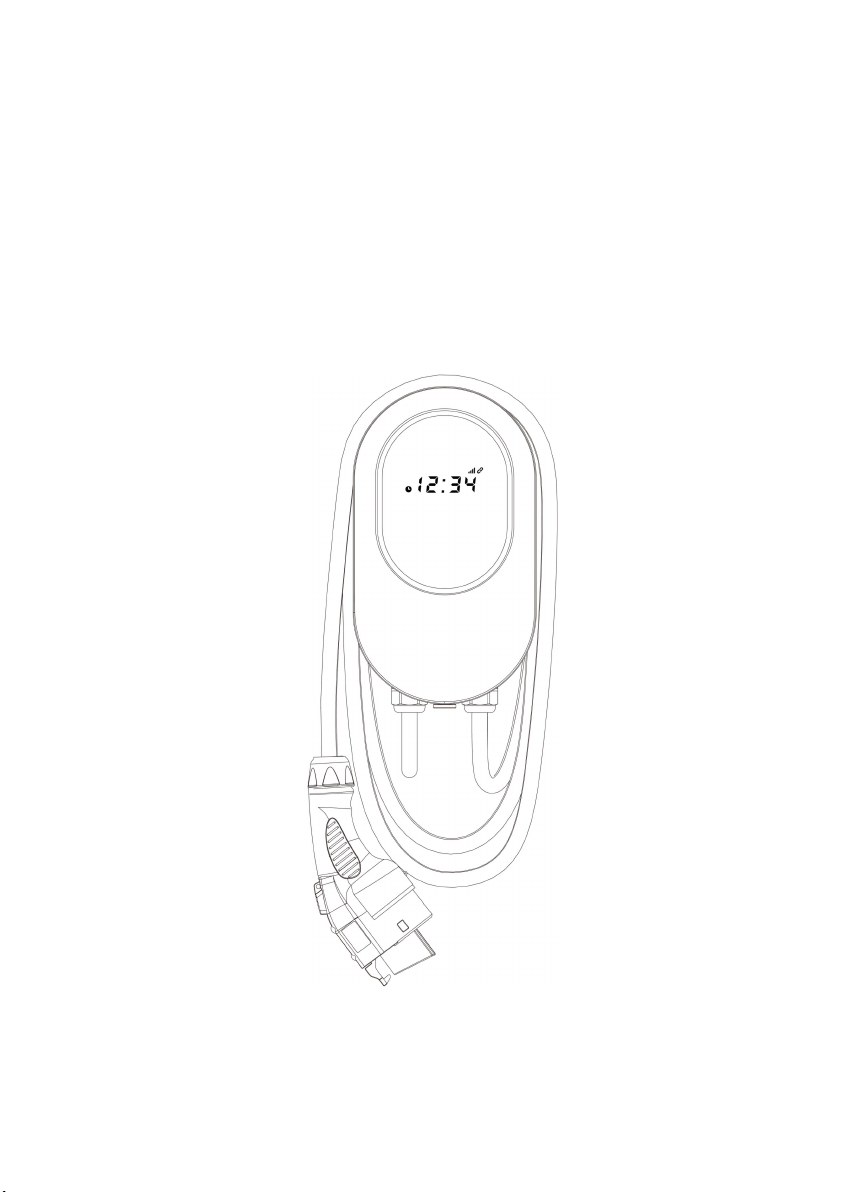

Electric Vehicle AC Charger
Installation Manual
For models: HS100
INSTALLATION MANUAL
1
CONTENTS
1. IMPORTANT SAFETY INSTRUCTIONS........................................... 2
2. PRODUCT INTRODUCTION...............................................................6
3. ACCESSORIES..................................................................................... 9
4. TOOLS FOR MOUNTING.................................................................. 11
5. PLAN THE MOUNTING..................................................................... 12
6. MOUNT THE CHARGER................................................................... 13
7. WIRE THE CIRCUIT........................................................................... 15
8. OPERATE THE DEVICE.................................................................... 17
9. THE DIGITAL SCREEN......................................................................21
10. SMART APP GUIDE (OPTIONAL).................................................22
11. FCC STATEMENT............................................................................. 22
12. WARRANTY AND MAINTENANCE.............................................. 23
INSTALLATION MANUAL
2
I
1. Important Safety Instructions
1.1 Warnings & Cautions
WARNING: To avoid fire, injury or death, read and follow the instructions carefully
during installation, operation and maintenance.
DO NOT put fingers into the electric vehicle connector.
DO NOT use this product if the power cord or EV cable is frayed, insulation-broken, or
any other signs of damage.
DO NOT use this product if the enclosure or the EV connector is broken, cracked, open,
or shows any other indication of damage.
DO NOT remove cover or attempt to open the enclosure because of risk of electric
shock.
WARNING: This device should be supervised when used around children.
WARNING: This device must be grounded.
WARNING: To avoid the risk of fire or electric shock, do not use this device with an
extension cord.
WARNING: The suitability of the use of flexible cord in accordance with CE code, part I,
rule 4-012, is to be determined by the local inspection authority.
WARNING: To reduce the risk of fire, connect only to a circuit provided branch circuit
over-current protection in accordance with the CSA C22.1–15 Canadian Electrical
Code, Part 1 (Canada) or NOM-001-SEDE Electrical installations (utility) (Mexico) or
ANSI / NFPA 70 National Electrical Code (USA).
Circuit Breaker Options table
Output Amperage (A)
16A
32A
40A
48A
Circuit Breaker Options (A)
20A
40A
50A
60A
WARNING & CAUTION
INSTALLATION MANUAL
3
1.2 Installation Requirements
WARNING: Disconnect electrical power prior to installing the charging station.
WARNING: Be sure to preview the user manual and ensure local building and
electrical codes are reviewed before installing the AC charger.
WARNING: The AC charger should be installed by a qualified technician according to
the user manual and local safety regulations.
CAUTION: Use appropriate protection when connecting to the main power distribution
cable.
CAUTION: Type B, C or D breaker with the rating current for table should be installed
in the upstream AC distribution box.
CAUTION: Disconnect switch for each ungrounded conductor of AC input shall be
provided by others in accordance with the National Electric Code, ANSI/NFPA70.
CAUTION: The device shall be mounted at height between 2 feet (600 mm) and 4
feet (1200 mm) from ground.
CAUTION: Please keep the charger in a clean area with low humidity. Not
recommended to be installed in coastal environments with high humidity or dust.
1.3 Daily Maintenance
CAUTION: Avoid moisture or water in the charger. If there is water or moisture ingress
in the charger, it is necessary to immediately power off to avoid immediate danger and
notify the professionals to carry out maintenance before next use.
CAUTION: Please use the charger properly. Do not hit or press hard on the enclosure.
If it is damaged, please contact a professional technician.
CAUTION: Avoid placing the charger near hot objects and at high temperature
locations and away from dangerous substances such as flammable gases and
corrosive materials.
CAUTION: Do not put heavy objects on the charger to avoid danger.
INSTALLATION MANUAL
4
Consignes De Sécurité Importantes
1.1 Avertissement & Mise En Garde Généraux
AVERTISSEMENT : Pour éviter les risques d’incendie, de blessure ou de mort, il faut
lire et suivre soigneusement les instructions pendant l’installation, l’utilisation et
l’entretien.
-Ne mettez pas les doigts dans le connecteur du véhicule électrique.
-N'utilisez pas ce produit si le cordon d'alimentation flexible ou le câble EV est
effiloché, isolé ou présentant tout autre signe de dommage.
-N'utilisez pas ce produit si le boîtier ou le connecteur EV est cassé, fissuré,
ouvert ou montre toute autre indication de dommage.
Ne retirez pas le couvercle et n'essayez pas d'ouvrir le boîtier en raison du risque de
choc électrique.
AVERTISSEMENT : Cet appareil doit être surveillé lorsqu'il est utilisé à proximité
d'enfants.
AVERTISSEMENT : Cet appareil doit être mis à la terre.
AVERTISSEMENT : Pour éviter tout risque d'incendie ou de choc électrique, n'utilisez
pas cet appareil avec une rallonge électrique.
AVERTISSEMENT : L'adéquation de l'utilisation du cordon flexible conformément au
code ce, partie i, règle 4-012, doit être déterminée par l'autorité d'inspection locale
compétente.
AVERTISSEMENT : Pour réduire les risques d'incendie, ne connecter qu'à un circuit
protection contre les surintensités des circuits de dérivation conformément à la norme
canadienne CSA C22.1-15 Code électrique, partie 1 (Canada) ou NOM-001-SEDE
Installations électriques (Mexique) ou ANSI / NFPA 70 National Electrical Code
(États-Unis).
Tableau Des Options Du Disjoncteur
Courant De Sortie (A)
16A
32A
40A
48A
Options De Disjoncteur (A)
20A
40A
50A
60A
INSTALLATION MANUAL
5
1.2 Exigence Avant L’installation
AVERTISSEMENT : Assurez-vous de consulter le manuel d'utilisation et assurez-vous
que les codes locaux du bâtiment et de l'électricité sont passés en revue avant
d'installer le chargeur.
AVERTISSEMENT : Débranchez l'alimentation électrique avant d'installer la station de
charge.
AVERTISSEMENT : Le chargeur CA doit être installé par un technicien qualifié
conformément au manuel d'utilisation et aux réglementations de sécurité locales.
MISE EN GARDE : Utilisez une protection appropriée lors de la connexion au câble de
distribution d'alimentation principal.
MISE EN GARDE : Un disjoncteur de type B, C ou D avec le courant nominal indiqué
dans le tableau doit être installé dans le boîtier de distribution CA en amont.
MISE EN GARDE : L'interrupteur de déconnexion pour chaque conducteur non mis à
la terre de l'entrée CA doit être fourni par des tiers conformément au Code national de
l'électricité, ANSI/NFPA70.
MISE EN GARDE : Cet appareil doit être monté à une hauteur entre 600 mm (2 pieds)
et 1200 mm (4 pieds) du sol.
MISE EN GARDE : Veuillez conserver le chargeur dans un endroit propre et peu
humide. Il n’est pas recommandé de l'installer dans des environnements côtiers à forte
humidité ou à forte poussière
1.3 Entretien Quotidien
MISE EN GARDE : Évitez l'humidité ou l'eau dans le chargeur. En cas d'infiltration
d'eau ou d'humidité dans le chargeur, il est nécessaire de l'éteindre immédiatement
pour éviter tout danger immédiat et d'avertir le personnel professionnel d'effectuer
l'entretien avant la prochaine utilisation.
MISE EN GARDE : Veuillez utiliser le chargeur correctement. Ne frappez pas ou
n'appuyez pas trop fort sur le boîtier. Si le boîtier est endommagé, veuillez contacter
un technicien professionnel.
MISE EN GARDE : Évitez de placer le chargeur à proximité d'objets chauds et à des
endroits à haute température et loin de substances dangereuses telles que des gaz
inflammables et des matériaux corrosifs.
MISE EN GARDE : Ne placez pas d'objets lourds sur le chargeur pour éviter tout
danger.
6
2. Product Introduction
CAUTION: Avoid placing the charger near hot objects and at high
temperature locations and away from dangerous substances such as
flammable gases and corrosive materials.

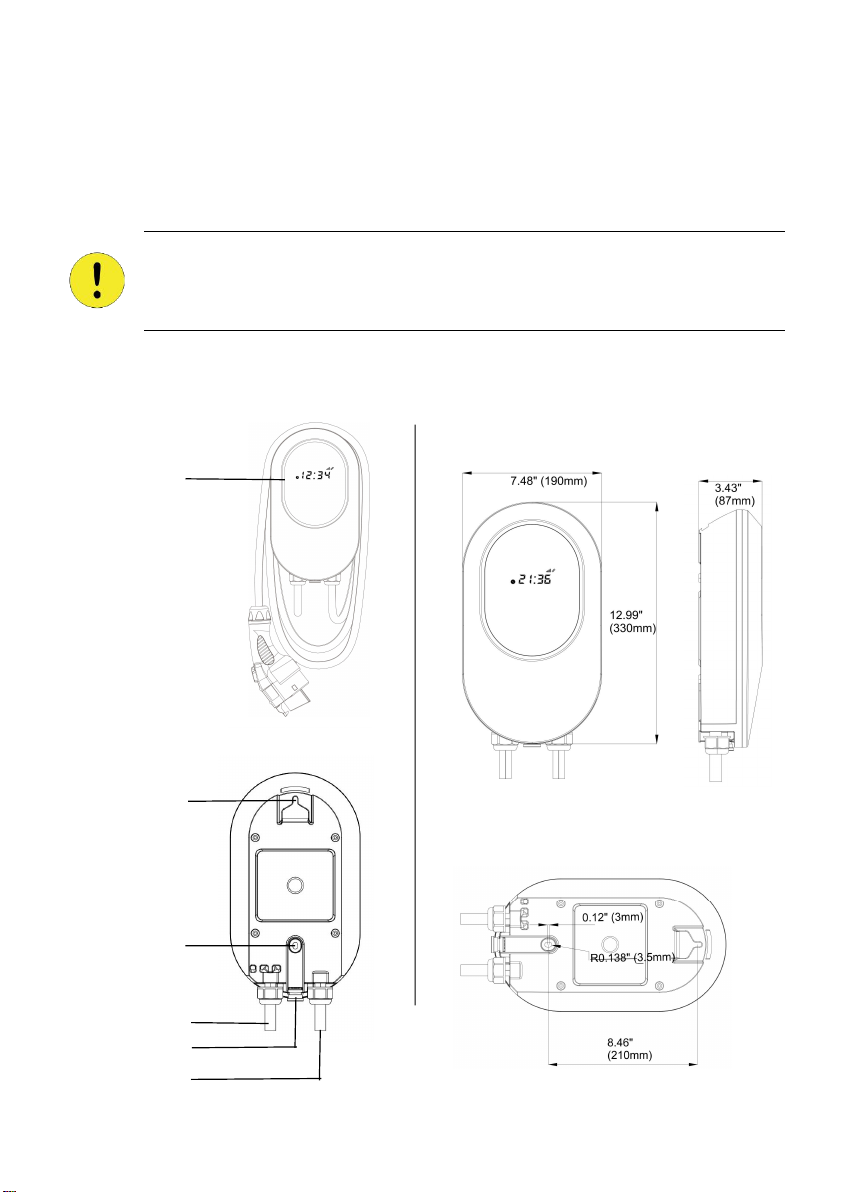

2.2 Basic Dimension
Enclosure
Wall-Mounted Holes
2.1 Basic Interface
Digital Screen
Mounting Hole
AC Power Input
Charging Cable Output
LAN Cable Inlet
Mounting Hole
INSTALLATION MANUAL
7
2.3 Specifications
TECHNICAL
Model Number
HS100
Rated Input Voltage
208Vac-240Vac
AC Power Frequency
50-60 Hz
Rated Output Power/Current
7.4kW/32A
9.6kW/40A
11.5kW/48A
Standard Compliance
UL2594, UL2231-1/-2,UL1998, CSA C22.2, FCC part 15c
Charging Connector
SAE J1772 Type 1 Plug
Charging Mode
Level 2
Electrical Protection
UVP, OVP, RCD (CCID20), SPD, Ground Fault Protection,
OCP, OTP, Control Pilot Fault Protection
Energy Meter
On-board Device +/- 1% Accuracy
FEATURES
User Interface
Digital Screen
Multi Cable Entry
Bottom Side
NETWORK
Connectivity
LAN Ethernet, WiFi and Bluetooth Stnadard
ENVIRONMENT
Operating Temperature
-22°F to 122°F
Operating Humidity
Up to RH 95% Non-condensing
Impact/ Ingress Protection
Rating
Type 3
INSTALLATION MANUAL
8
PHYSICAL
Housing Material
PC with Anti-UV Treatment
Dimension in inch
7.48" x12.99" x3.43" (190mm x 330mm x 87mm)
Net Weight
≈12.54 Lbs
OPTIONS
Network
LTE, GSM / GPRS
Communication Protocol
OCPP1.6J
Electrical Protection
E-stop Button with Protection Cover
Data Connection
Back-end Service via OCPP / Home App
NFC Authentication
ISO / IEC 14443A / MIFARE (13.56 MHz)
Pedestal
Single / Back-to-Back Mounted
2.4 Design Standards
UL 2594: Electric Vehicle Supply Equipment UL 2231-1: UL Personnel Protection Systems
for Electric Vehicle (EV) Supply Circuits: General Requirements
UL 2231: Personnel Protection Systems for Electric Vehicle (EV) Supply Circuits: Particular
Requirements for Protection Devices for Use in Charging Systems
UL 2251: Plugs, Receptacles and Couplers for Electric Vehicles
UL 62: Flexible Cords and Cables
UL 991: Tests for Safety-Related Controls Employing Solid-State Devices
UL 1998: Software in Programmable Components
NFPA 70 Article 625: National Electrical Code, Electric Vehicle Charging System UL 840
(Clearance and Creepage)
INSTALLATION MANUAL
9
4
5
6
7
2

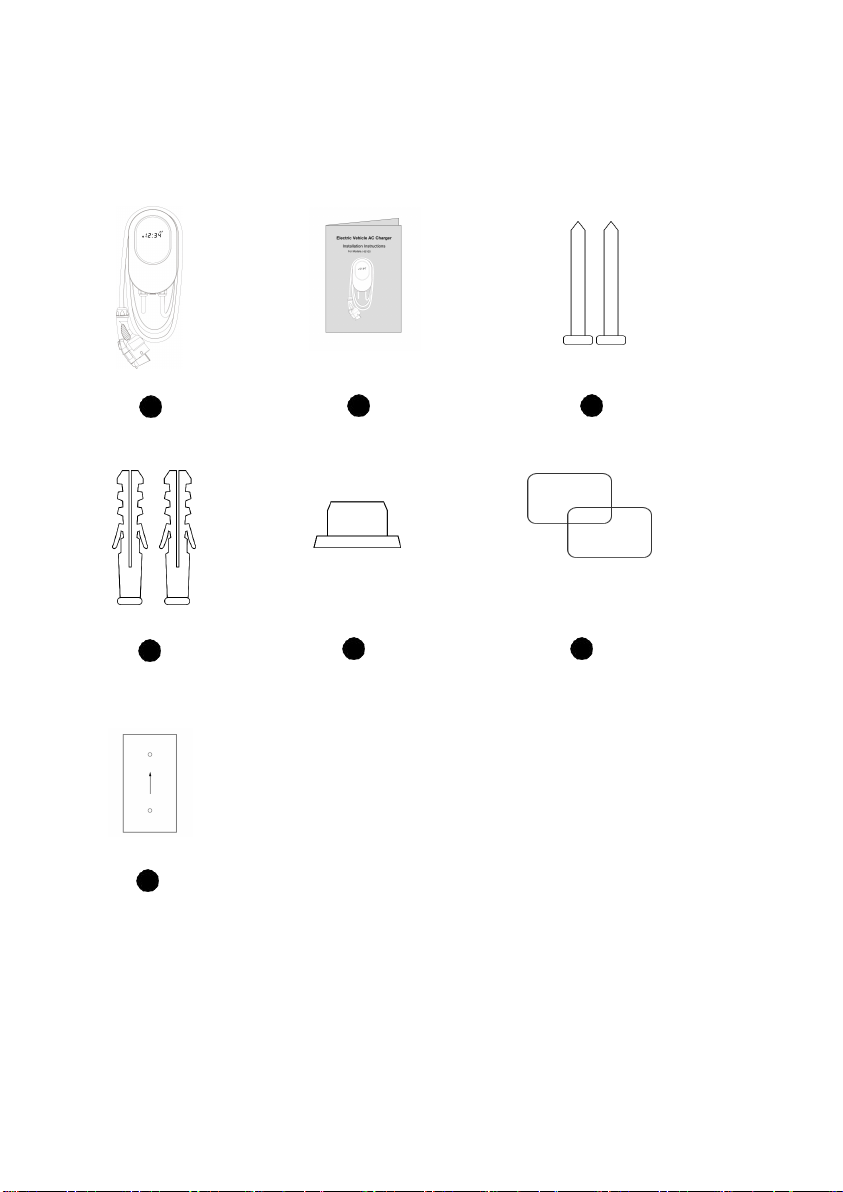

3. Accessories
Check the box to ensure you have this installation guide and these parts:
12345678
12345678
3
