Linak TECHLINE LA25 Manual de usuario

CONNECTION DIAGRAM - LA25

Italiano

English

Deutsch

BROWN

BLUE

YELLOW

GREEN

OUT

RED

VIOLET

BLACK

LA25 ACTUATOR

Actuator with endstop signals and

absolute positioning - Analogue feedback

25XXXXXXXX0A0X0X=XXXXX1XXXXXXX

CONNECTION DIAGRAM - LA25

Page 1

For more information on how to install this

product please see the LA25 User Manual

LA25 ACTUATOR

Actuator with endstop signals and

absolute positioning - Analogue feedback

25XXXXXXXX0A0X0X=XXXXX1XXXXXXX

CONNECTION DIAGRAM - LA25

Page 2

Input/

Output

Specification Comments

Brown

12-24VDC (+/-)

12V ± 20%

24V ±10%

To extend actuator:

Connect Brown to positive

To retract actuator:

Connect Brown to negative

Blue To extend actuator:

Connect Blue to negative

To retract actuator:

Connect Blue to positive

Red

Signal power supply (+)

12-24VDC

Black

Signal power supply GND (-)

Green Endstop signal out

Yellow Endstop signal in

Violet Analogue feedback

0-10V

0.5-4.5V

4-20mA

Special

White Not to be connected

For more information on how to install this

product please see the LA25 User Manual

ANSCHLUSSDIAGRAMM - LA25

BRAUN

BLAU

GELB

GRÜN

OUT

ROT

VIOLETT

SCHWARZ

LINEARANTRIEB LA25

Antrieb mit Endstopp-Signalen und absoluter

Positionierung – Analoge Lagerückmeldung

25XXXXXXXX0A0X0X=XXXXX1XXXXXXX

Seite 1

Weitere Informationen zur Installation dieses Pro-

dukts ﬁnden Sie in der LA25 Montageanleitung

ANSCHLUSSDIAGRAMM - LA25

LINEARANTRIEB LA25

Antrieb mit Endstopp-Signalen und absoluter

Positionierung – Analoge Lagerückmeldung

25XXXXXXXX0A0X0X=XXXXX1XXXXXXX

Seite 2

Eingang/

Ausgang

Spezifikation Kommentare

Braun

12-24VDC (+/-)

12V ± 20%

24V ±10%

Zum Ausfahren des Antriebs:

Braun an Pluspol anschließen

Zum Einfahren des Antriebs

Braun an Minuspol anschließen

Blau Zum Ausfahren des Antriebs:

Blau an Minuspol anschließen

Zum Einfahren des Antriebs:

Blau an Pluspol anschließen

Rot Stromversorgung Signal (+)

12-24 V DC

Schwarz Signalstromversorgung-GND (-)

Grün Endstopp-Signalausgang ausgefahren

Gelb Endstopp-Signalausgang eingefahren

Violett Analoge Lagerückmeldung

0-10V

0,5-4,5V

4-20 mA

Spezial

Weiß Nicht anschließen

Weitere Informationen zur Installation dieses Pro-

dukts ﬁnden Sie in der LA25 Montageanleitung

ATTUATORE LINEARE 25

Attuatore con segnali di ﬁne corsa e

posizionamento assoluto - Feedback analogico

25XXXXXXXX0A0X0X=XXXXX1XXXXXXX

SCHEMA DI COLLEGAMENTO - LA25

MARRONE

BLU

GIALLO

VERDE

OUT

ROSSO

VIOLA

NERO

Pagina 1

Per maggiori informazioni su come instal-

lare questo prodotto si prega di consultare

LA25 User Manual

ATTUATORE LINEARE 25

Attuatore con segnali di ﬁne corsa e

posizionamento assoluto - Feedback analogico

25XXXXXXXX0A0X0X=XXXXX1XXXXXXX

SCHEMA DI COLLEGAMENTO - LA25

Input/

Output

Specifica Commenti

Marrone

12-24VDC (+/-)

12V ± 20%

24V ±10%

Fuoriuscita attuatore:

Connettere il marrone al

positivo

Per retrarre l’attuatore:

Connettere il marrone al

negativo

Blu Fuoriuscita attuatore:

Connettere il blu al negativo

Per retrarre l’attuatore:

Connettere il blu al positivo

Rosso Segnale alimentazione (+)

12-24VDC

Nero Segnale alimentazione GND (-)

Verde Segnale fine corsa out

Giallo Segnale fine corsa in

Viola Feedback analogico

0-10V

0.5-4.5V

4-20mA

Speciale

Bianco Non connesso

Pagina 2

Per maggiori informazioni su come instal-

lare questo prodotto si prega di consultare

LA25 User Manual

Tabla de contenidos

Idiomas:

Otros manuales de Controladores de Linak

Linak

Linak TR-EM-288-SPF Manual de usuario

Linak

Linak TR-EM-288-SAF Manual de usuario

Linak

Linak Deskline DL7 system Manual de usuario

Linak

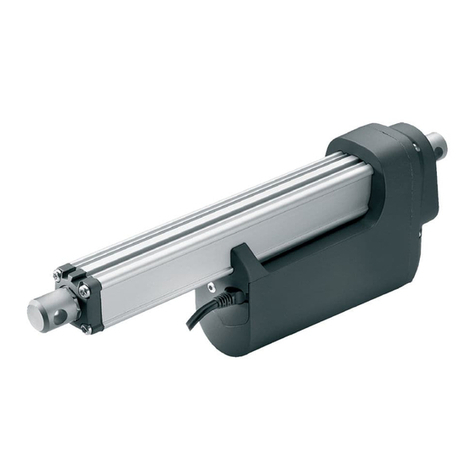

Linak TECHLINE LA36 Manual de instrucciones
