Vector BAT LED

Bedienungsanleitung



DEUTSCH/ENGLISCH

LIG0016386-000

09/2019

DEUTSCH

Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen!

GEFAHR! (Elektrischer Schlag durch hohe Spannungen im Gerät)

Das Gehäuse darf nicht entfernt werden! Es befinden sich keine zu wartenden Teile im

Gerät. Im Geräteinneren befinden sich Bauteile, welche unter hoher elektrischer

Spannung stehen.

Überprüfen Sie das Gerät vor jeder Nutzung auf Beschädigungen oder das Fehlen von

Komponenten, Schutzvorrichtungen oder Gehäuseteilen. Sollte entsprechendes auffallen,

darf das Gerät nicht verwendet werden!

Überlassen Sie Wartungs- sowie Reparaturarbeiten einer qualifizierten Service Werkstatt

oder wenden Sie sich an Ihren Händler. Bei einer Fehlfunktion des Gerätes ist der Betrieb

zudem unverzüglich einzustellen, bis das Gerät von einer Fachperson repariert wurde!

GEFAHR! (Elektrischer Schlag bedingt durch Kurzschluss)

Veränderungen am Netzkabel oder am Netzstecker sind verboten. Im Falle von

Beschädigungen des Netzkabels, muss dieses umgehend gegen ein original Ersatzteil des

Herstellers ersetzt werden. Bei Nichtbeachtung kann es zu Brand- oder Lebensgefahr

durch einen elektrischen Schlag kommen!

GEFAHR! (Für Babys und Kinder)

Entsorgen oder bewahren Sie anfallendes Verpackungsmaterial ordnungsgemäß!

Verpackungsmaterial ist aufgrund von Erstickungsgefahr außerhalb der Reichweite von

Babys und Kindern aufzubewahren.

Stellen Sie sicher, dass Kinder niemals unbeaufsichtigt das Gerät benutzen! Vergewissern

Sie sich außerdem, dass Kinder keine (Klein-)Teile vom Gerät entfernen, da sie durch

verschlucken von Teilen ersticken könnten!

WARNUNG! (Hohe Lichtintensität Augenverletzungen)

Ein direkter Blick in die Lichtquelle ist unbedingt zu unterlassen!

WARNUNG! (Epilepsie)

Stroboskopeffekte (Lichtblitze) können bei einigen Menschen Anfälle von Epilepsie auslösen.

Entsprechend empfindliche Menschen sind zu warnen und sollten sich nicht in der Nähe

entsprechender Geräte aufhalten.

DEUTSCH

Hinweis! (Brandgefahr durch Überhitzung)

Die maximal zulässige Umgebungstemperatur dieses Gerätes beträgt 40°C.

Stellen Sie sicher, dass das Gerät an einem Ort mit ausreichender Belüftung platziert wird,

außerhalb der Reichweite von direkten Wärmequellen, offenem Feuer und brennbaren

Materialien und Flüssigkeiten. Ein Mindestabstand von 1 m ist hier zwingend erforderlich.

Die Lüftungsschlitze des Geräts dürfen nicht abgeklebt, noch darf das Gerät abgedeckt

werden.

Hinweis! (Betriebsbedingungen)

Aufgrund der baulichen Eigenschaften ist das Gerät für den Betrieb im Innenbereich

(IP20) konzipiert. Setzen Sie das Gerät niemals Regen, Feuchtigkeit oder Flüssigkeiten

aus, da dies zu Beschädigungen führen kann.

Vibrationen, Staub oder Sonneneinstrahlung kann ebenso zu Beschädigungen führen,

vermeiden Sie diese!

Hinweis! (Stromversorgung)

Überprüfen Sie unbedingt die Übereinstimmung der Gerätespannung mit Ihrer örtlichen

Netzspannung. Die Absicherung Ihrer Netzsteckdose mit einem Fehlerstromschutzschalter

(FI) ist unbedingt empfohlen.

Sollten Sie Ihr Gerät längere Zeit nicht benutzen oder Wartungsarbeiten vornehmen,

trennen Sie das Gerät vom Netz, um Gefahren zu minimieren. Dasselbe gilt für

Unwetterbedingungen wie Gewitter, Hochwasser etc.

Hinweis! (Störung bei Datenübertragung)

Verbinden Sie auf keinen Fall den DMX Ein- oder Ausgang mit Audiogeräten wie

Endstufen oder Mischpulte!

DMX Kabel ermöglichen einen störungsfreien Betrieb und höchstmögliche

Übertragungssicherheit von Signaldaten. Benutzen Sie keine Mikrofonkabel!

Hinweis! (Kondensation)

Um Kondensation im Gerät zu vermeiden, sollte sich das Gerät vor Inbetriebnahme an die

Umgebungstemperatur anpassen.

Hinweis! (Unerwünschte Gerüche)

Ein neues Produkt kann manchmal zu unerwünschten Gerüchen führen. Diese Reaktion ist

normal und verschwindet nach einigen Minuten wieder.

DEUTSCH

Symbole auf Gerät und Verpackung:

Das Blitzsymbol warnt den Nutzer vor nicht isolierter Spannung und der Gefahr

eines Stromschlages.

Das Ausrufezeichensymbol weist den Nutzer auf wichtige Wartungs- sowie

Bedienungshinweise in der Bedienungsanleitung hin.

Nur für den Innenbereich geeignet

Dieses Symbol legt den minimalen Abstand des zu beleuchtenden Objektes fest.

Bedienungsanleitung lesen

Bitte lesen Sie die Warnhinweise und Empfehlungen sorgfältig durch und befolgen Sie

diese, um einen gefahr- und reibungslosen Gebrauch zu gewährleisten.

Installation:

Überprüfen Sie das Gerät vor der Verwendung unbedingt auf Schäden. Benutzen Sie die

Originalverpackung oder eine geeignete Transport- oder Lagerverpackung, um das Produkt bei

Nichtbenutzung optimal vor Einflüssen wie Staub, Feuchtigkeit etc. zu schützen.

Das Gerät kann wahlweise stehend oder hängend installiert werden. Die Befestigung ist dabei

stets an einem festen, dafür zugelassenen Träger oder einer entsprechenden Oberfläche

vorzunehmen. Beachten Sie hierbei die Belastungsgrenze der gewählten Installations-Position

(z.B. bei Stativen).

Zur Befestigung des Gerätes ist die Öffnung des Produktbügels zu nutzen. Stellen Sie stets eine

zweite, unabhängige Sicherung des Gerätes, z.B. durch ein Safety her.

Arbeiten am Gerät (z.B. Montage) sollten stets von einer stabilen und zulässigen Plattform aus

stattfinden. Stellen Sie sicher, dass der Bereich unter Ihnen dabei abgesperrt ist.

WARNUNG! (Verletzungsgefahr durch Herabfallen)

Unvorschriftsmäßige Montage kann erheblich Verletzungen und Schäden verursachen!

Die Installation des Gerätes sollte stets von erfahrenen Personen durchgeführt werden

und muss unter Einhaltung der mechanischen und elektrischen Sicherheit in Ihrem Land

erfolgen.

Bitte beachten Sie, dass die Nutzung dieses Gerätes an einem Dimmer nicht möglich

ist!

DEUTSCH

Vector BAT LED!

LightmaXX entschieden haben. Durch effiziente

Entwicklung und ökonomische Produktion ermöglicht LightmaXX hochwertige Produkte

zu einem fantastischen Preis.



Produktes informiert zu sein und bewahren Sie diese zur späteren Verwendung auf.

Viel Spaß mit Ihrem neuen Produkt!

Ihr LightmaXX Team

Garantie:

Es gelten die aktuellen AGBs und

Garantiebedingungen der

Music Store professional GmbH.

Einzusehen unter: www.musicstore.de

Bei Fragen und Anregungen wenden Sie sich bitte an:

Music Store professional GmbH

Istanbulstr. 22-26

51103 Köln

Geschäftsführer: Michael Sauer

WEEE-Reg.-Nr. DE 41617453

Tel: +49 221 8884-0

Fax: +49 221 8884-2500

info@musicstore.de

Bestimmungsgemäßer Gebrauch:

Das Produkt LightmaXX Vector BAT LED wurde für den Einsatz als elektronischer LED-

Beleuchtungseffekt konzipiert. Das Gerät darf ausschließlich zu diesem Zwecke und im Sinne der

Bedienungsanleitung betrieben werden. Andere Verwendungszwecke, sowie der Betrieb unter

anderen Betriebsbedingungen sind ausdrücklich nicht bestimmungsgemäß und können zu Sach-

oder Personenschäden führen! Für Schäden, die aus einer nicht bestimmungsgemäßen

Verwendung resultieren wird keine Haftung übernommen.

Es muss sichergestellt werden, dass das Gerät ausschließlich von geschulten und fachkundigen

Nutzern betrieben wird, die im Vollbesitz ihrer geistigen, physischen und sensorischen Fähigkeiten

sind. Eine Nutzung anderer Personen ist ausdrücklich nur auf Aufforderung einer für ihre Sicherheit

zuständigen Person zulässig, welche die Nutzung anleitet oder beaufsichtigt.

Inhalt

Menge

lightmaXX Vector BAT LED

Stromkabel

Fernbedienung

Bedienungsanleitung

Lieferumfang:

DEUTSCH

Inbetriebnahme:

Sämtliche Verbindungen des Gerätes sollten vor dem Einschalten erfolgen. Benutzen Sie für die

Verbindungen ausschließlich hochwertige, möglichst kurze Kabel.

Konfiguration des DMX Steckers:

Widerstand 120 Ohm // ¼ W zwischen Pin 2 (DMX-) und Pin 3 (DMX+) der letzten Fixierung.

Betriebsart DMX:

Verbinden Sie den DMX Eingang Ihres Gerätes mit dem DMX Ausgang Ihres DMX-Controllers,

Ihrer DMX Software oder dem DMX Ausgang eines sich bereits in Ihrer DMX Kette befindlichen

Gerätes. Nutzen Sie zu dieser Verbindung stets DMX Kabel mit einem 110 Ohm Widerstand.

Adressieren Sie das Gerät entsprechend Ihrer DMX Konfiguration. Die folgende Tabelle zeigt die

jeweiligen DMX Modi der einzelnen Geräte mit den dazugehörigen Werten und Funktionen:

6 Kanäle:

Kanal

Wert

Funktion

000-255

Rot Dimmer

000-255

Grün Dimmer

000-255

Blau Dimmer

000-255

Weiß Dimmer

000-255

Amber Dimmer

000-255

UV Dimmer

DEUTSCH

10 Kanäle:

Betriebsart Statisch, Auto oder Sound:

Das Gerät beinhaltet automatische Programme die nach festen Schemata ablaufen (Auto)oder

über das eingebaute Mikrofon passend zur Musik abgerufen werden (Sound). Die Auswahl des

jeweiligen Modus erfolgt über das Menü direkt am Gerät.

Wenn Sie mehrere Geräte der gleichen Bauart per DMX verbinden, lassen sich diese über das

Mastergerät simultan ansteuern. Stellen Sie dazu die gewünschte Funktion Masteram ersten

Gerät der Kette ein, die anderen Geräte der Reihe Slave

Nun gibt das erste Gerät der Kette sämtlichen weiteren Geräten die Funktion vor und alle Geräte

laufen simultan.

Kanal

Wert

Funktion

000-255

Rot Dimmer (dunkel zu hell)

000-255

Grün Dimmer (dunkel zu hell)

000-255

Blau Dimmer (dunkel zu hell)

000-255

Weiß Dimmer (dunkel zu hell)

000-255

Amber Dimmer (dunkel zu hell)

000-255

UV Dimmer (dunkel zu hell)

000-009

Strobe off

010-255

Strobe: 10 langsam, 255 schnell

000-169

Auto

170-209

Voice aktivierter Farbwechsel sprunghaft

210-239

Sound-Farbwechsel pulsierend + Strobe

240-255

Sound-Strobe

000-255

Die Funktion dieses Kanals hängt vom Wert

des Kanals 9 ab

Wenn Kanal 9 zwischen 10 und 49 liegt, wird

dieser Kanal zur Auswahl der Farbe verwendet

Wenn der 9. Kanal 101-255 ist (Sprung,

Steigung, Mutation), ist die Geschwindigkeit

der Kanalsteuerung: 0 das langsamste, 255

das schnellste

DEUTSCH

Betriebsart Fernbedienung:

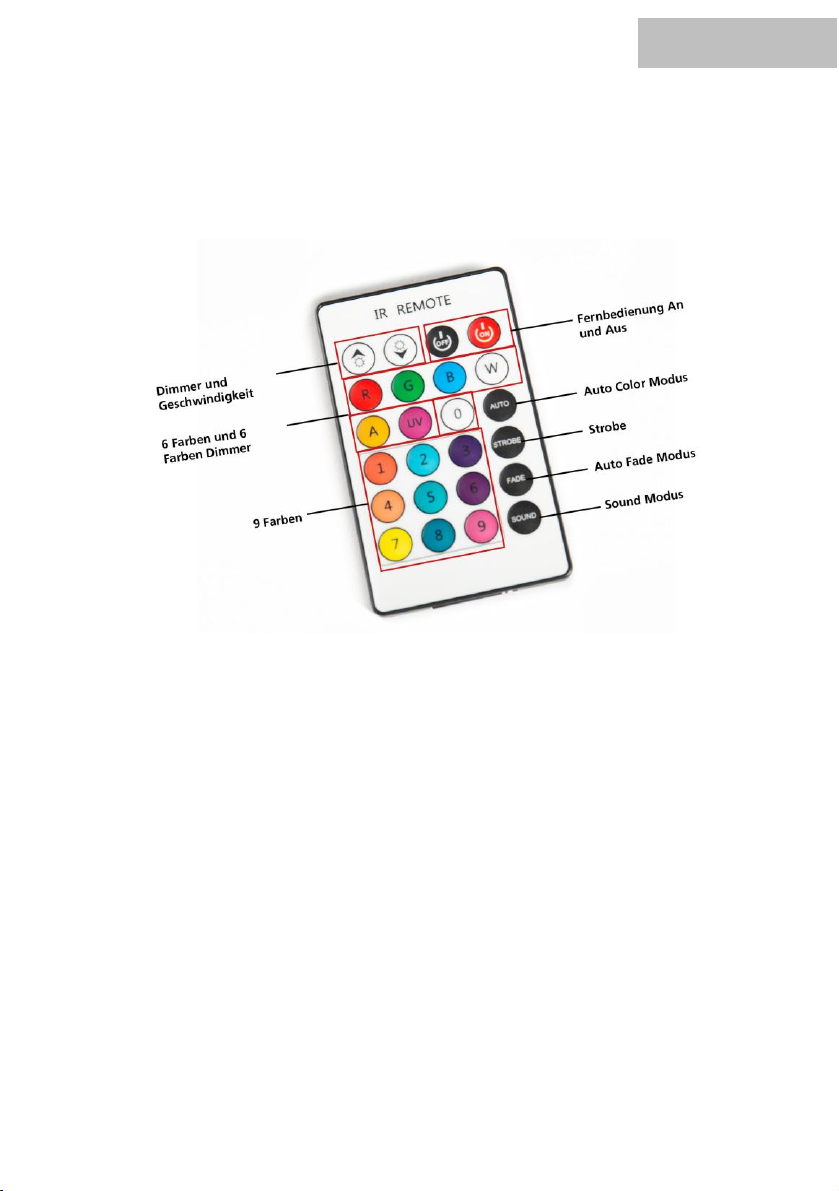

Das Gerät kann über die im Lieferumfang enthaltene Fernbedienung ferngesteuert werden. Die

jeweiligen Funktionen können über die diversen Programmwahl- oder Farbtasten vorgenommen

werden.

DEUTSCH

Bedienung:

Start:

Die Stromversorgung des Geräts kann mittels Netzspannung und über den eingebauten Akku

erfolgen.

1. Netzbetrieb

Verbinden Sie das Gerät mit dem Stromnetz und warten Sie einige Sekunden bis es Betriebsbereit

ist. Über die PowerCon Out-Buchse auf der Rückseite des Geräts lässt sich ein weiteres Gerät mit

Strom versorgen. Verbinden Sie hierzu den Ausgang mit dem Netzanschluss des nächsten

Gerätes.

2. Akkubetrieb

Bevor das Gerät zum ersten Mal betrieben werden kann, muss der eingebaute Akku vollständig

geladen werden. Schalten Sie das Gerät mit dem Ladeschalter ein und schließen Sie das Gerät

über das beiliegende Stromkabel an eine Steckdose an.

Die Akkulaufzeit hängt stark vom Betriebsmodus und der Helligkeit der LEDs ab. Die Akkulaufzeit

beträgt mindestens 5 Stunden, wenn alle LEDs nach dem vollständigen Laden leuchten, im

Automatik- und Single-Color Betrieb bis zu 15 Stunden. Ist der Akku vollständig geladen, leuchten

alle vier LEDs auf der Rückseite des Geräts grün auf. Die Ladezeit beträgt 6 bis 8 Stunden.

Der Ladezustand wird in Form grüner und roter LEDs auf der Rückseite des Geräts dargestellt.

Leuchten alle vier LEDs grün, ist der Akku vollständig geladen. Leuchtet nur noch eine grüne LED

auf, ist der Akku bald erschöpft und muss wieder geladen werden. Das Gerät kann in diesem

Zustand noch einige Minuten weiter betrieben werden. Danach schaltet es sich aufgrund der

Schutzschaltung gegen Tiefentladung automatisch ab.

DEUTSCH

Anschlüsse und Bedienelemente:

Menü:

Die Navigation im Menü erfolgt über die vier Menütasten unterhalb des Displays. Mit der Menu-

Up-Down-Tasten. Eine

Enter- Der entsprechende Menüpunkt

Menu-Taste verlassen werden.

Nr.

Bezeichnung

Nr.

Bezeichnung

DMX In (3-pol)

Netzschalter

DMX Out (3-pol)

LCD-Display

Klappfuß

Menütasten

Fixierung Klappfuß

Infrarotsensor für die Fernbedienung

PowerCon In

Tragegriff

PowerCon Out

Ladeschalter

Tabla de contenidos

Idiomas:

Otros manuales de Equipo de DJ de Lightmaxx

Lightmaxx

Lightmaxx VEGA ARC Pro I Manual de usuario

Lightmaxx

Lightmaxx Vector Haze 1.0 Manual de usuario

Lightmaxx

Lightmaxx Platinum EXEO Scan LED Manual de usuario

Lightmaxx

Lightmaxx Vector Spot 150 Manual de usuario

Lightmaxx

Lightmaxx GALAXY NX II POLAR Manual de usuario

Lightmaxx

Lightmaxx Platinum UV BAR LED Manual de usuario

Lightmaxx

Lightmaxx Vector Silent PAR ARC Manual de usuario

Lightmaxx

Lightmaxx Vega MATRIX Wash Manual de usuario

Lightmaxx

Lightmaxx Slim Spot ARC Manual de usuario

Lightmaxx

Lightmaxx Vega Beam 1.0 Manual de usuario

Lightmaxx

Lightmaxx Vega Halo 90 Manual de usuario

Lightmaxx

Lightmaxx VEGA SPOT 90 Manual de usuario

Lightmaxx

Lightmaxx Vega BAT LED Manual de usuario

Lightmaxx

Lightmaxx VEGA ARC Pro I MKII Manual de usuario

Lightmaxx

Lightmaxx Vega Pixel BAR Manual de usuario

Lightmaxx

Lightmaxx Complete Spot ARC Manual de usuario

Lightmaxx

Lightmaxx LIG0007616-000 Manual de usuario

Lightmaxx

Lightmaxx LED Mega PAR 64 144 Watt RGBW Manual de usuario

Lightmaxx

Lightmaxx VEga Shiggy Beam Manual de usuario

Lightmaxx

Lightmaxx Vega PAR FX I Manual de usuario

Lightmaxx

Lightmaxx CLS FX Manual de usuario

Lightmaxx

Lightmaxx VEGA BAR QUAD Manual de usuario

Lightmaxx

Lightmaxx VECTOR BSW 10R MKII Manual de usuario

Lightmaxx

Lightmaxx VECTOR Spot 200 Manual de usuario

Manuales populares de Equipo de DJ de otras marcas

ALPHA LITE

ALPHA LITE ALPHA 1500 Manual del propietario

Chauvet

Chauvet OVATION E-930VW Manual de usuario

Zumtobel

Zumtobel APHRODITE Home Manual de usuario

Snow Masters

Snow Masters Zig Oscillator Manual de usuario

EuroLite

EuroLite 50530554 Manual de usuario

Beamz

Beamz BUV243 Manual de usuario

thomann

thomann Stairville DJ Lase 40-G MK-III Manual de usuario

Eagletone

Eagletone 6 Eyes Flower Manual de usuario

EuroLite

EuroLite FLD-1508 Manual de usuario

Technical Pro

Technical Pro LG8xSEA Manual de usuario

JB Systems

JB Systems Lounge Laser DMX Manual de usuario

Elation

Elation FUZE WASH Z350 Manual de usuario

Maverick

Maverick MK3 WASH Manual de usuario

Infinity

Infinity TF-260C7 Fresnel Manual de usuario

Chauvet

Chauvet EVE E-50Z Manual de usuario

Eliminator Lighting

Eliminator Lighting E 138 Manual de usuario

EuroLite

EuroLite Mini Multicolor LED Flashing Light SC Manual de usuario

KAM

KAM DMX Laser80 FScan Manual de usuario
