BEFORE ASSEMBLY:

• 2 people recommended for setup

Pour le français, voir la page 2. Para el español, ver la página 3.

ASSEMBLY INSTRUCTIONS

MODEL #60091

1 SNOW LOAD KIT

KIT 1034594

Copy

Légende des ícônes.....................4

Notiﬁcations et avis....................5

Installation du kit de la charge de

la neige.......................................6

Nettoyage et entretien...............15

Enregistrement.......................16

Garantie.................................18

OUTILS REQUIS SOMMAIRE

7/16” (11 mm) (x2)

5/16” (8 mm)

CONTACTER AUX SERVICES À LA CLIENTÈLE LIFETIME®:

Composer le 1-800-225-3865

Du lundi au vendredi 7:00 hr – 17:00 hr (HNR)

et samedi 9:00 hr – 13:00 hr (HNR)

t’Chat en direct: www.lifetime.com

(cliquer sur la languette « Ask An Expert »)

Videos educatifs: www.youtube.com/lifetimeproducts

QUESTIONS ?

N° DE MODÈLE ET RÉFÉRENCE DU PRODUIT (il faut avoir les deux au moment du contacter aux services)

N° de modèle : 1034594

Référence du produit :

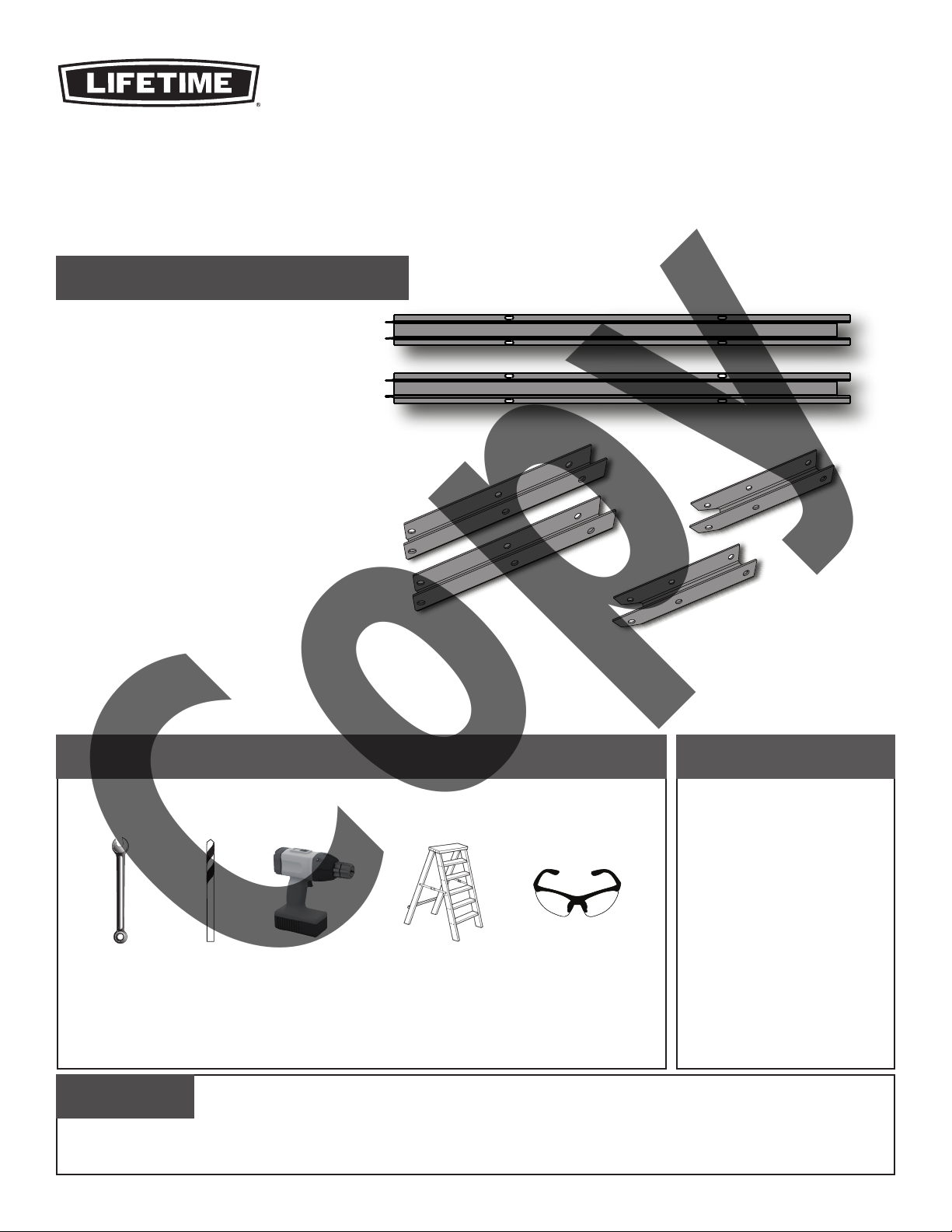

AVANT L’ASSEMBLAGE :

• Nous recommendons 2 adultes pour l’assemblage

For English, see page 1. Para el español, ver la página 3.

INSTRUCTIONS D’ASSEMBLAGE

MODEL #60091

1 KIT POUR LA

CHARGE DE NEIGE

KIT n° 1034594

Copy

Leyenda de íconos.......................4

Notiﬁcaciones y avisos................5

Instalación del kit para la carga de

nieve.........................................6

Limpieza y cuidado...................15

Registro.................................16

Garantía.................................19

INSTRUMENTAL REQUERIDO ÍNDICE

7/16” (11 mm) (x2)

5/16” (8 mm)

PONERSE EN CONTACTO CON LOS SERVICIOS DE CLIENTES LIFETIME®:

Marcar: 1-800-225-3865

De lunes hasta viernes 7:00 hr–17:00 hr (MST)

y sábado 9:00 hr–13:00 hr (MST)

Chat en vivo: www.lifetime.com

(cliquear en la lengüeta «Ask An Expert»)

Instrucciones en vídeo: www.youtube.com/lifetimeproducts

¿PREGUNTAS?

MODEL E ID DEL PRODUCTO (se necesitan los dos al contactarnos)

Número de modelo: 1034594

ID del producto:

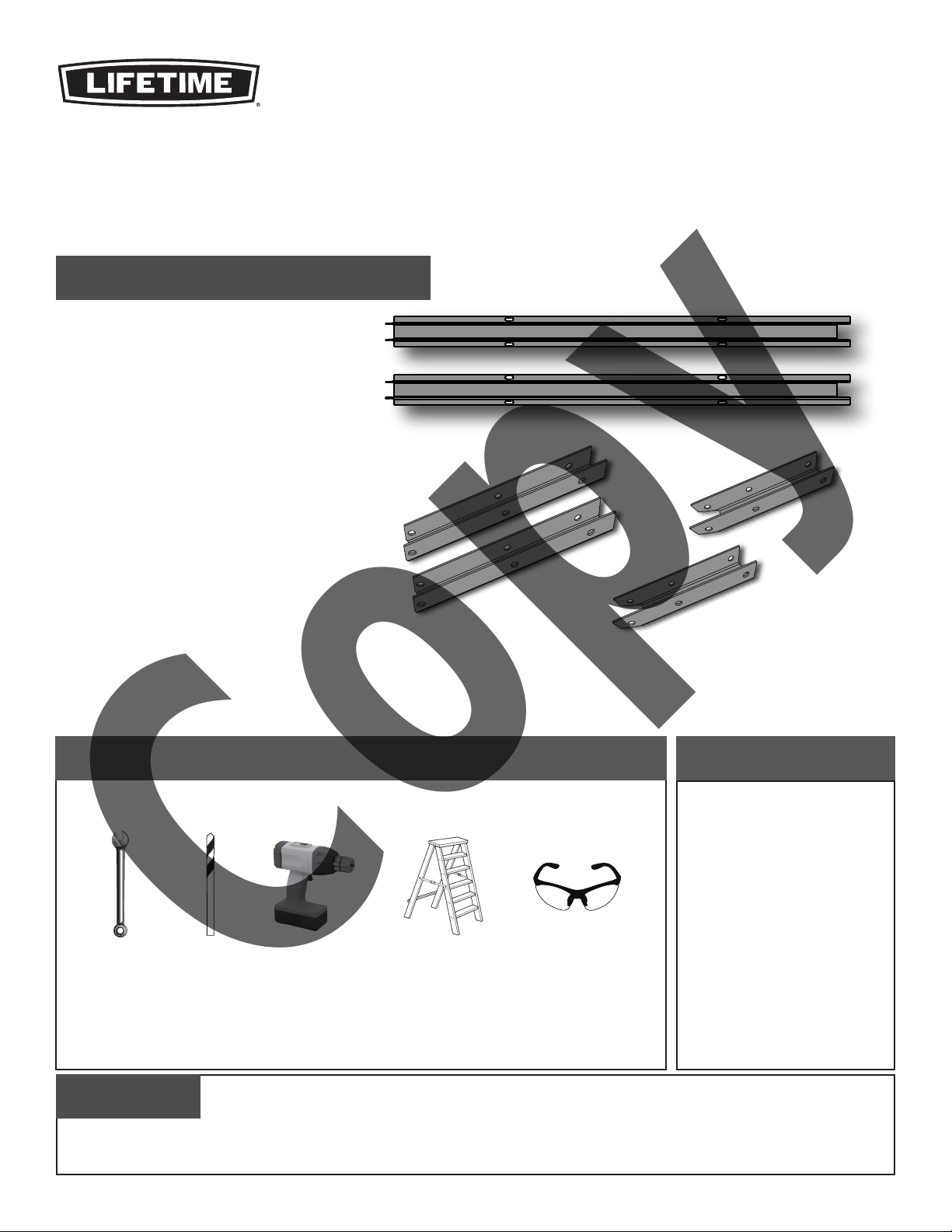

ANTES DEL ENSAMBLE:

• Recomendamos 2 adultos para el ensamble

For English, see page 1. Pour le français, voir la page 2.

INSTRUCCIONES DE ENSAMBLE

MODEL #60091

JUEGO PARA LA

CARGA DE NIEVE

JUEGO n° 1034594

Copy

• Indicates the parts to be used for a section.

• Indique les pièces à utiliser pour une section.

• Indica las piezas que se usarán en una sección.

• Indicates special heed should be taken when reading.

• Indique qu’une attention spéciale doit être prise lors de la lecture.

• Indica que uno debe prestar atención al leer.

• Indicates the hardware to be used for a section.

• Indique la quincaillerie à utiliser pour une section.

• Indica el herraje que se usará en una sección.

• Indicates the tools to be used for a section.

• Indique les outils à utiliser pour une section.

• Indica el instrumental que se usará en una sección.

• Indicates no hardware required for a speciﬁc page.

• Indique qu’aucun matériel n’est requis pour une page précise.

• Indica que no se necesita herraje en una página especíﬁca.

• Indicates no parts required for a speciﬁc section.

• Indique qu’aucune pièce n’est requise pour une section précise.

• Indica que no se necesitan partes en una sección especíﬁca.

• Indicates to use/not to use an electric drill for a speciﬁc step.

• Indique quand utiliser ou ne pas utiliser une perceuse électrique pour une étape précise.

• Indica usar o no usar un taladro eléctrico en un paso especíﬁco.

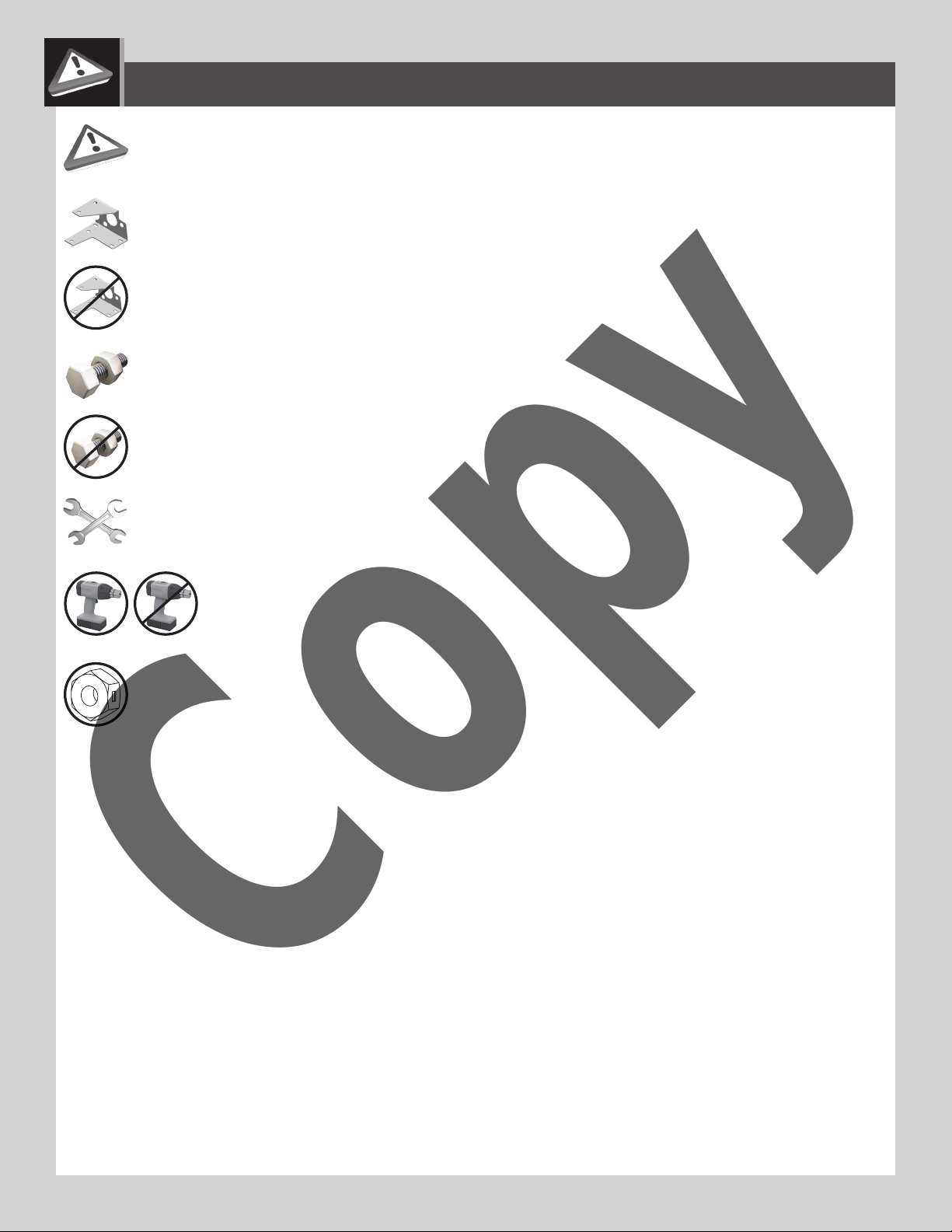

ICON LEGEND / LÉGENDE DES ICÔNES / LEYENDA DE ÍCONOS

• These Nuts are centerlock nuts. They are designed to be tight; therefore, they will be harder to tighten. Tighten until ﬂush

with the metal or plastic.

• Ces écrous son écrous de blocage central. Ils sont conçus à être serrés; ensuite, ils seront plus difﬁciles à resserrer. Serrer

jusqu’à ce qu’ils soient au ras du métal ou plastique.

• Estas tuercas son tuercas de bloque central. Ellas son diseñadas para ser apretadas; entonces, ellas serán más difícil

ajustar. Apretar hasta que ellas estén al ras del metal o plástico.

1192195 4/18/2018

Copy

English:

•Failure to follow these warnings may result in serious injury or property damage and will void warranty.

• To ensure safety, do not attempt to assemble this product without following the instructions carefully.

• All who participate in the assembly process should wear safety glasses throughout the assembly.

• If using a ladder during assembly, use extreme caution.

• Proper and complete assembly are essential to reduce the risk of accident or injury.

• Most injuries are caused by misuse and/or not following instructions. Use caution when using this product.

Français :

• Le non-respect de ces avertissements peut entraîner en conséquence des blessures sérieuses ou dommages à la propriété et annulera la

garantie.

• Pour assurer votre sécurité, ne tentez pas d’assembler ce produit sans suivre attentivement les instructions.

• Toutes les personnes qui participent à l’assemblage doivent porter des lunettes de sécurité tout le long de l’assemblage.

• Si vous utilisez une échelle pendant le montage, utilisez-la avec prudence.

• L’assemblage correct et complète est essentiel pour réduire le risque des dangers ou des blessures.

• La plupart des blessures sont causées par l’abus et/ou par le non-respect des instructions. Faites attention lorsque vous utilisiez ce produit.

Español:

• El incumplimiento de seguir estas advertencias puede resultar en lesiones graves o daño a la propiedad y anulará la garantía.

• Para asegurar la seguridad, no intente armar este producto sin seguir detenidamente las instrucciones.

• Todos los que participan en el ensamble del producto deben llevar gafas de seguridad a lo largo del ensamble.

• Si utiliza una escalera durante el ensamble, tenga cuidado extremo.

• El armado propio y completo son esenciales para reducir el riesgo de accidentes y lesiones.

• La mayoría de las lesiones son causadas por el uso erróneo y/o el incumplimiento de seguir las instrucciones. Tenga cuidado al usar este

producto.

WARNINGS & NOTICES / AVERTISSEMENTS ET AVIS / ADVERTENCIAS Y AVISOS

SNOWLOAD KIT INSTALLATION / INSTALLATION DU KIT DE LA CHARGE DE NEIGE / INSTALACIÓN

DEL KIT DEL CARGO DE NIEVE

BSJ (x4)

AAK (x6)

BSK (x2)

BSL (x2)

BSM (x2)

ADJ (x10)

BSN

Metal Parts / Pièces en métal / Piezas de metal

Hardware Bag / Sac de quincaillerie / Bolsa de herraje

TOOLS REQUIRED / OUTILS REQUIS / INSTRUMENTAL REQUERIDO

PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS

HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDO

uSECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN)

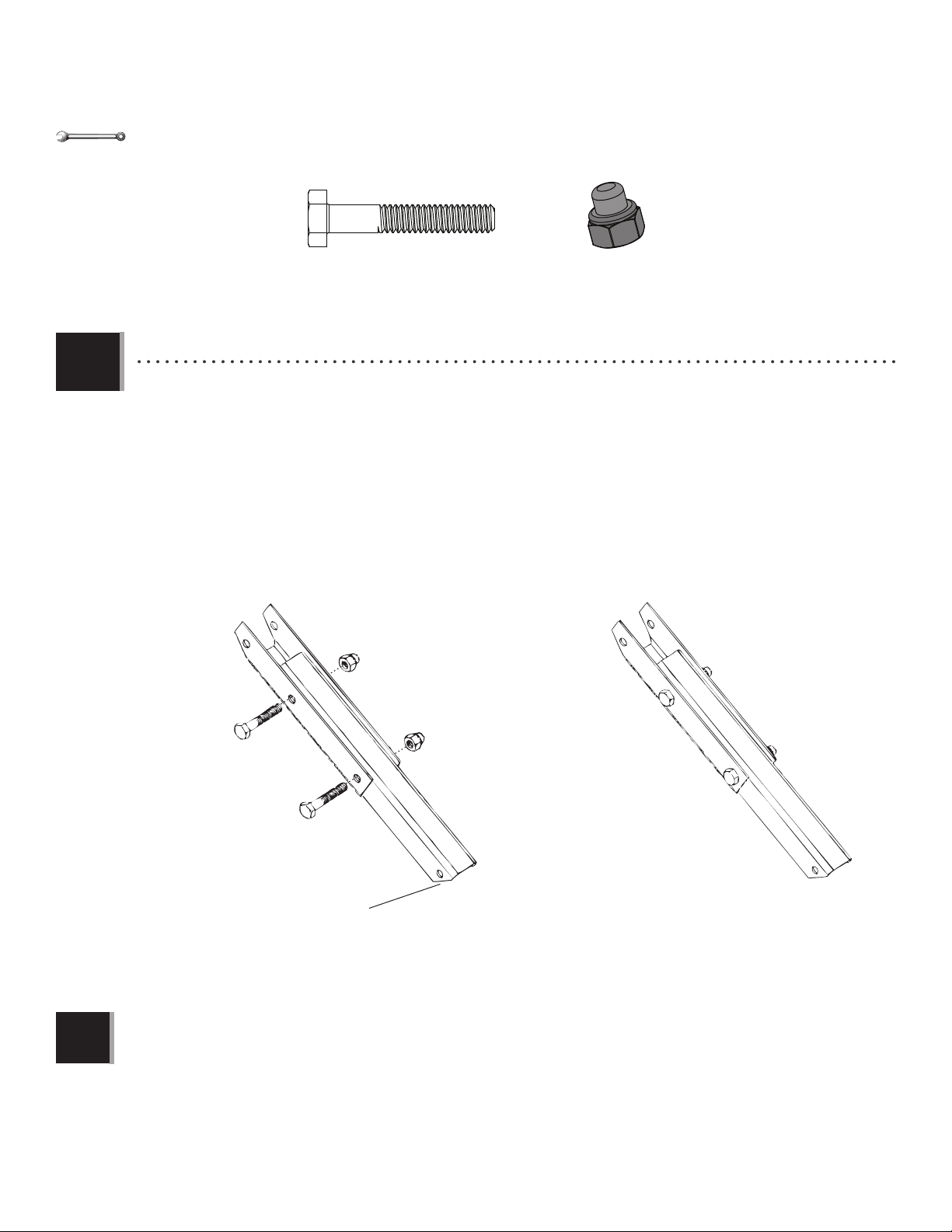

• Orient the angled end of Truss Brace B (BSL) as shown.

• Orienter l’extrémité angulaire du support B de la ferme (BSL) comme illustré.

• Orientar el extremo angular del Soporte B de la cercha (BSL) como se muestra.

AAK

ADJ

BSL

BSK

• Top

• Extrémité supérieure

• Extremo superior

• Top

• Extrémité supérieure

• Extremo superior

Nota: One kit contains enough parts to reinforce both sides of one Truss.

Note : Un kit contient assez de pièces pour renforcer les deux côtés d’une ferme.

Note: Un kit contiene suﬁcientes piezas para reforzar ambos lados de una cercha.

7/16" (x2)

11 mm (x2)

AAK (x4) ADJ (x2)

• Slide Truss Brace “B” (BSL) into Truss Brace “A” (BSK) and align the holes as shown. Secure with two (2) Hex Bolts (AAK)

and two (2) Cap Nuts (ADJ) to create a Vertical Truss Brace. Repeat this step for each Vertical Truss Brace.

• Faire glisser un support « B » de la ferme (BSL) dedans un support « A » de la ferme (BSK), et aligner les trous comme il-

lustré. Attacher-les à l’aide de deux (2) boulons hexagonaux (AAK) et deux (2) écrous borgnes (ADJ) pour creer un support

vertical de la ferme. Répéter cette étape pour chaque support vertical de la ferme.

• Deslizar un soporte «B» de la cercha (BSL) dentro de un soporte «A» de la cercha (BSK), y alinear los agujeros como se

muestra. Sujetarlos usando dos (2) pernos hexagonales (AAK) y dos (2) tuercas ciegas (ADJ) para crear un soporte del

armazón vertical. Repetir este paso para cada soporte vertical de la cercha.

1.1

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDO

uSECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN)

AAK

ADJ

Truss Channel / Canalón de armazón / Canal de gouttière

AAK (x2) ADJ (x2)

• Loosely attach a Vertical Truss Brace to a Gutter Channel using one (1) Hex Bolt (AAK) and one (1) Cap Nut (ADJ)

through the hole at the position shown. Repeat this step for the other end of the Truss.

• Attacher à la main un support vertical de la ferme au canal de gouttière à l’aide d’un (1) boulon hexagonal (AAK) et

un (1) écrou borgne (ADJ) à travers le trou à l’emplacement illustré. Répéter cette étape pour l’autre extrémité de la ferme.

• Sujetar a mano un soporte vertical de la cercha al canal de cercha usando un (1) perno hexagonal (AAK) y una (1)

tuerca ciega (ADJ) por el agujero a la ubicación ilustrada. Repita este paso para el otro extremo de la cercha.

1.2

7/16" (x2)

11 mm (x2)

Truss Channel / Canalón de armazón / Canal de gouttière

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDO

uSECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN)

BSJ

ADJ

Gutter Channel

Canal de gouttière

Canalón del armazón

Gutter Channel / Canalón de armazón / Canal de gouttière

BSM

BSJ (x2) ADJ (x2)

• Loosely attach the Diagonal Truss Brace (BSM) to the Gutter Channel using one (1) Hex Bolt (BSJ) and one (1) Cap Nut (ADJ).

• Attacher à la main un support diagonal de la ferme (BSM) au canal de gouttière à l’aide d’un (1) boulon hexagonal (BSJ) et un

(1) écrou borgne (ADJ).

• Sujetar a mano un soporte diagonal del armazón (BSM) al canalón de cercha usando un (1) perno hexagonal (BSJ) y una (1)

tuerca ciega (ADJ).

• Rotate the Diagonal Truss Brace upward until it meets the Vertical Truss Brace and Truss Brace.

• Tourner le support diagonal de la ferme en haut jusqu’à ce qu’il se rejoint au support vertical de la ferme et au

support horizontal de la ferme.

• Girar el soporte largo de la cercha hacia arriba hasta que se encuentre con el soporte vertical de la cercha y el

soporte horizontal de cercha.

• Horizontal Truss Brace

• Support horizontal de la ferme

• Soporte horizontal de cercha

• Diagonal Truss Brace

• Support diagonal de la ferme

• Soporte diagonal de cercha

1.3

1.4

7/16" (x2)

11 mm (x2)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDO

uSECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN)

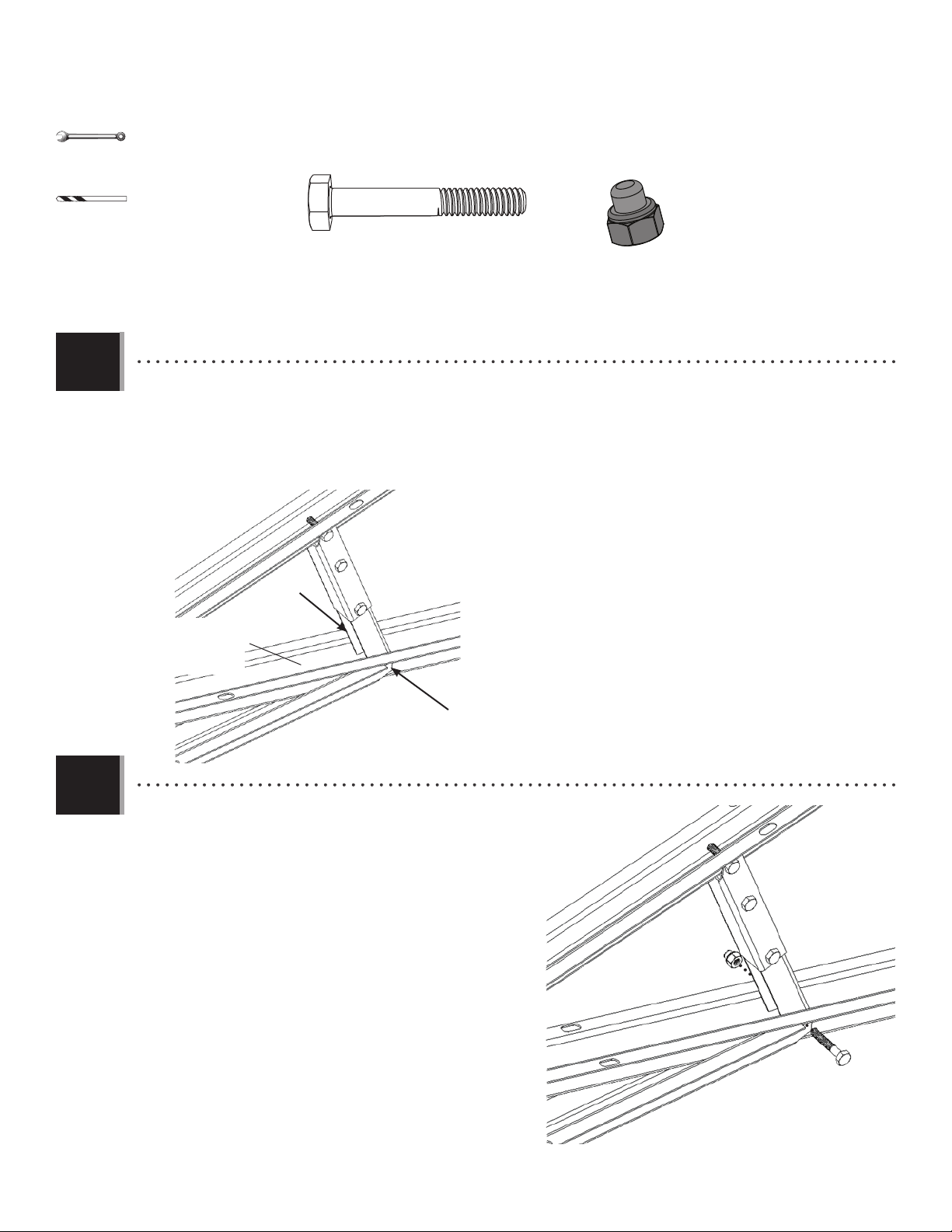

• Mark the location of the hole on each side of the Horizontal Truss Brace

• Marquer l’emplacement du trou à chaque côté du Support horizontal de la ferme.

• Marcar la ubicación del agujero en cada lado del soporte horizontal de cercha.

• Horizontal Truss Brace

• Support horizontal de la ferme

• Soporte horizontal de cercha

BSJ

ADJ

BSJ (x2) ADJ (x2)

• Mark the location of the hole on each side of the Horizontal Truss Brace. Drill a hole at each spot, with a 5/16" (8

mm) Drill Bit.

• Marquer l’emplacement du trou à chaque côté du support horizontal de la ferme. En utilisant un foret de 8 mm

(5/16"), percer un trou à chaque emplacement.

• Marcar la ubicación del agujero en cada lado del soporte horizontal del armazón. Usando una broca de 8 mm

(5/16"), taladrar un agujero a cada ubicación.

• Loosely secure the Diagonal Truss Support and the

Vertical Truss Brace to the Horizontal Truss Brace

with one (1) Hex Bolt (BSJ) and one (1) Cap Nut (ADJ).

Repeat steps 1.3–1.6 for the other end of the Truss. Tighten all

Hardware.

• Attacher à la main le support diagonal de la ferme et

le support vertical de la ferme au support horizontal de

la ferme à l’aide d’un (1) perno hexagonal (BSJ) et un (1)

écrou borgne (ADJ). Répéter les étapes 1.3 – 1.6 pour l’autre

extrémité de la ferme. Serrer tous le quincaillerie.

• Sujete a mano el soporte diagonal de cercha y el

soporte vertical de cercha al soporte horizontal de cer-

cha usando un (1) perno hexagonal (BSJ) y una (1) tuerca

ciega (ADJ). Repetir los pasos 1.3–1.6 para el otro extremo de

la cercha. Apretar todos los accesorios de ﬁjación.

1.5

1.6

7/16" (x2)

11 mm (x2)

5/16" (8 mm)

Tabla de contenidos

Otros manuales de Almacenamiento al aire libre de Lifetime

Lifetime

Lifetime 6422 Manual de usuario

Lifetime

Lifetime 60396 Manual de usuario

Lifetime

Lifetime 6424 Manual de usuario

Lifetime

Lifetime 125 Manual de usuario

Lifetime

Lifetime 60212 Manual de usuario

Lifetime

Lifetime 60340 Manual de usuario

Lifetime

Lifetime 6417 Manual de usuario

Lifetime

Lifetime 60311 Manual de usuario

Lifetime

Lifetime Sentinel 6416 Manual de usuario

Lifetime

Lifetime 60356 Manual de usuario

Lifetime

Lifetime 6426 Manual de usuario

Lifetime

Lifetime 6413 Manual de usuario

Lifetime

Lifetime 60392 Manual de usuario

Lifetime

Lifetime 60332 Manual de usuario

Lifetime

Lifetime 60310 Manual de usuario

Lifetime

Lifetime Sentinel 6404 Instrucciones de montaje

Lifetime

Lifetime 60211 Manual de usuario

Lifetime

Lifetime 60231 Manual de usuario

Lifetime

Lifetime 60057 Manual de usuario

Lifetime

Lifetime 60138 Manual de usuario

Lifetime

Lifetime 60299 Manual de usuario

Lifetime

Lifetime 60040 Manual de usuario

Lifetime

Lifetime 60020 Manual de usuario

Lifetime

Lifetime 60371 Manual de usuario

Manuales populares de Almacenamiento al aire libre de otras marcas

USP

USP DURAMAX 10 Ft x 8 Ft StoreMax Plus Manual de usuario

TYGO

TYGO Nyland Manual de usuario

Duratuf

Duratuf GL105 Manual de usuario

Viking

Viking SD5300SS Manual técnico

USP

USP DURAMAX Apex Pro 10.5 Ft x 8 Ft 40116 Manual de usuario

ModuLaro

ModuLaro Lojo WC202200 Manual de usuario

rollaway container

rollaway container ARPCA24 Manual de usuario

Duratuf

Duratuf Havelock Manual de usuario

X-METAL

X-METAL 4065 Manual de usuario

Outdoor Life Products

Outdoor Life Products FP2030 F Manual de usuario

Royalcraft

Royalcraft Faro 295L Storage Box Manual de usuario

Riverlea

Riverlea Duratuf KIWI KS3 Manual de usuario

OLT

OLT GS84D-FJ-Plywood Manual de usuario

Rubbermaid

Rubbermaid 5L45 Manual de usuario

garofalo

garofalo TUSCANY EVO Manual de usuario

Duratuf

Duratuf Kiwi MK1 Manual de usuario

Eden

Eden CA2988 Manual de usuario

Palram

Palram CANOPIA RUBICON 6x10 Guía del administrador
