Montageanleitung

Mounting Instructions

Instructions de montage

EDK82ZJ001

.B)A

Ä.B)Aä

8200 vector 0.25 ... 2.2 kW

E82ZJ001

Schwenkbare Halterung

Swivel mounting

Fixation pivotante

Global Drive

Mechanische Installation

EDK82ZJ001 DE/EN/FR 3.0 2l

DUMMY_NUM_Reset−M_INST_Montfrei_1_BL

0Abb. 0Tab. 0

1 Mechanische Installation

Montage seitlich fest

(Nur für E82EV152KxC / E82EV222KxC)

Die Montage ist links oder rechts möglich.

8200vec074

hier anschrauben

Maße [mm]

8200 vector Montagesatz a b b1b2c1) d e

E82EV152KxC

E82EV222KxC E82ZJ001 60 306 280 ... 295 240 162 6.5 39

1) Bei aufgestecktem Funktionsmodul: Montagefreiraum und Kabelbiegeradius beachten. Die

Klemmen von Funktionsmodulen in der Ausführung PT ragen um 14 mm über das Gehäuse hinaus.

Mechanische Installation

EDK82ZJ001 DE/EN/FR 3.0 3l

DUMMY_NUM_Reset−M_INST_Montfrei_1_BL

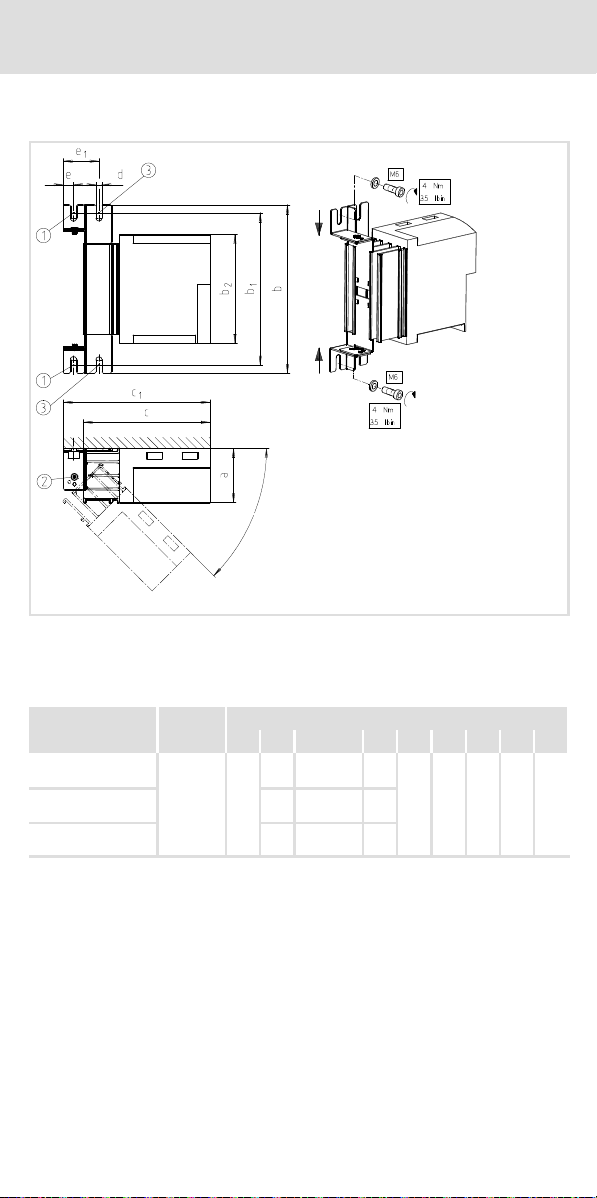

Montage seitlich schwenkbar

Die Montage ist links oder rechts möglich.

8200vec024

hier anschrauben

Drehpunkt, Arretierungen bei 45°, 90°, 135°, 180°

hier festschrauben, um Antriebsregler in der 0°−Position zu sichern

Maße [mm]

8200 vector Montage-

satz a b b1b2c 1) c11) d e e1

E82EV251K2C

E82EV371K2C

E82ZJ001 60

186 160 ... 175 120

140 162 6.5 11.5 39

E82EV551KxC

E82EV751KxC 246 220 ... 235 180

E82EV152KxC

E82EV222KxC 306 280 ... 295 240

1) Bei aufgestecktem Funktionsmodul: Montagefreiraum und Kabelbiegeradius beachten. Die

Klemmen von Funktionsmodulen in der Ausführung PT ragen um 14 mm über das Gehäuse hinaus.

Mechanical installation

EDK82ZJ001 DE/EN/FR 3.0 4l

DUMMY_NUM_Reset−M_INST_Montfrei_1_BL

0Fig. 0Tab. 0

1 Mechanical installation

Fixed lateral mounting

(Only for E82EV152KxC / E82EV222KxC)

Mounting possible on both sides (right and left).

8200vec074

Bolt here

8200 vector Mounting kit

Dimensions [mm]

a b b1b2c1) d e

E82EV152KxC

E82EV222KxC E82ZJ001 60 306 280 ... 295 240 162 6.5 39

1) If the function module is attached: observe mounting clearance and cable bending radius. The

terminals of function modules in PT design protrude above the housing by 14 mm.

Mechanical installation

EDK82ZJ001 DE/EN/FR 3.0 5l

DUMMY_NUM_Reset−M_INST_Montfrei_1_BL

Swivelling lateral mounting

Mounting possible on both sides (right and left).

8200vec024

Bolt here

Rotating point, stops at 45°, 90°, 135°, 180°

Bolt here to fasten the controller at 0° position.

8200 vector

Mounting

kit

Dimensions [mm]

a b b1b2c 1) c11) d e e1

E82EV251K2C

E82EV371K2C

E82ZJ001 60

186 160 ... 175 120

140 162 6.5 11.5 39

E82EV551KxC

E82EV751KxC 246 220 ... 235 180

E82EV152KxC

E82EV222KxC 306 280 ... 295 240

1) If the function module is attached: observe mounting clearance and cable bending radius. The

terminals of function modules in PT design protrude above the housing by 14 mm.

Installation mécanique

EDK82ZJ001 DE/EN/FR 3.0 6l

DUMMY_NUM_Reset−M_INST_Montfrei_1_BL

0Fig. 0Tab. 0

1 Installationmécanique

Montage latéral fixe

(Uniquement pour E82EV152KxC / E82EV222KxC)

Le montage peut s´effectuer du côté gauche ou du côté droit.

8200vec074

Visser ici.

8200 vector

Kit de

montage

Cotes [mm]

a b b1b2c1) d e

E82EV152KxC

E82EV222KxC E82ZJ001 60 306 280 ... 295 240 162 6.5 39

1) Lorsque le module de fonction est enfiché : tenir compte de l’espace de montage et du rayon de

courbure du câble. Dans la version PT, les bornes des modules de fonction dépassent le boîtier de

14 mm.

Installation mécanique

EDK82ZJ001 DE/EN/FR 3.0 7l

DUMMY_NUM_Reset−M_INST_Montfrei_1_BL

Montage latéral pivotant

Le montage peut s´effectuer du côté gauche ou du côté droit.

8200vec024

Visser ici.

Axe de rotation, positions d’arrêt : 45°, 90°, 135°, 180°

Visser ici pour fixer le variateur en position 0°.

8200 vector

Kit de

montage

Cotes [mm]

a b b1b2c 1) c11) d e e1

E82EV251K2C

E82EV371K2C

E82ZJ001 60

186 160 ... 175 120

140 162 6.5 11.5 39

E82EV551KxC

E82EV751KxC 246 220 ... 235 180

E82EV152KxC

E82EV222KxC 306 280 ... 295 240

1) Lorsque le module de fonction est enfiché : tenir compte de l’espace de montage et du rayon de

courbure du câble. Dans la version PT, les bornes des modules de fonction dépassent le boîtier de

14 mm.

backside

FLenze Drives GmbH

Postfach 10 13 52

D−31763 Hameln

Germany

Service Lenze Service GmbH

Breslauer Straße 3

D−32699 Extertal

Germany

(+49(0)5154/ 82−0 (008000/ 2446877 (24 h helpline)

Ê+49(0)5154/ 82−28 00 Ê+49(0)5154/ 82−11 12

[email protected] [email protected]

üwww.Lenze.com

EDK82ZJ001 §.B)A §DE/EN/FR §3.0 §TD29

10987654321
